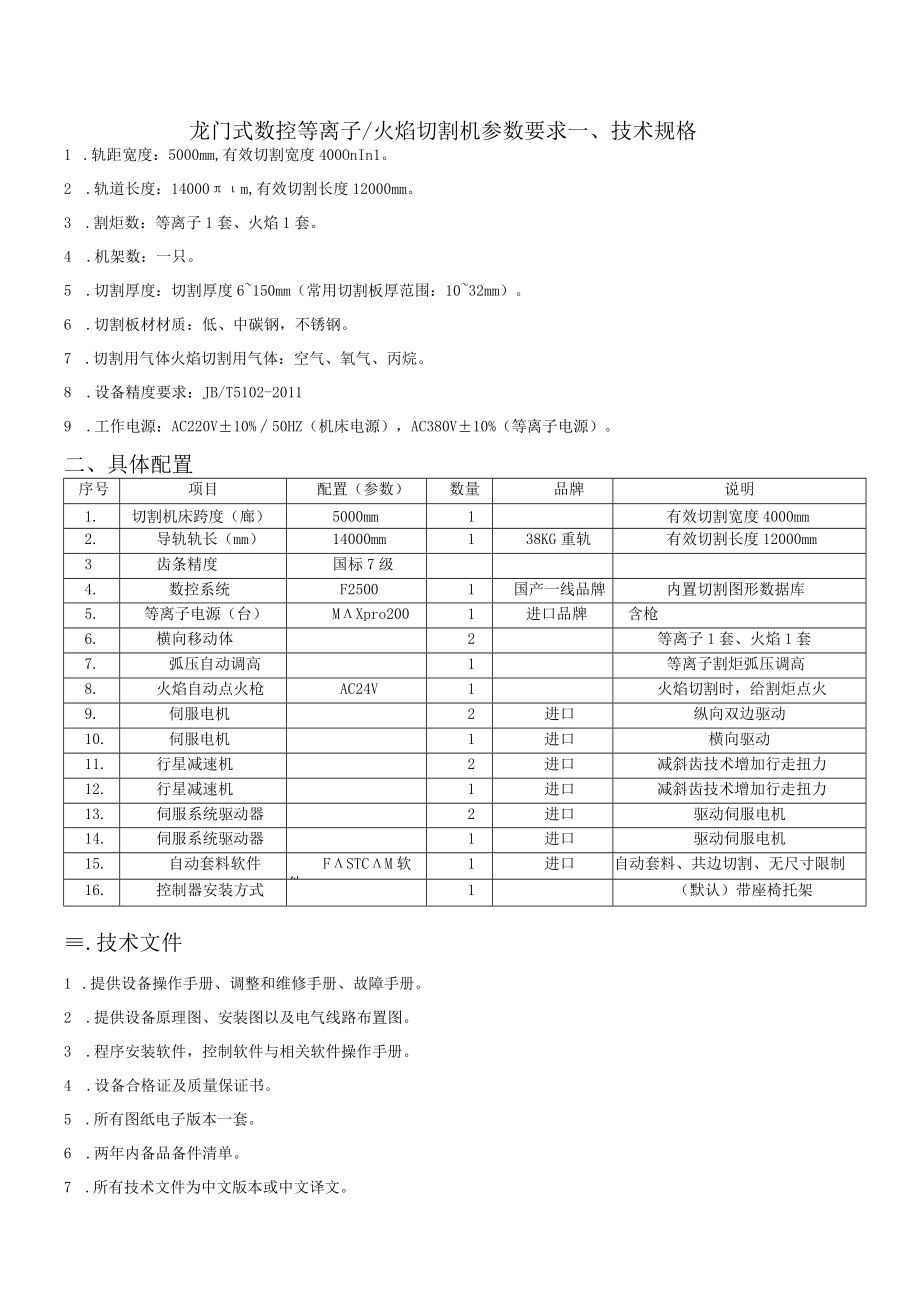

龙门式数控等离子火焰切割机参数要求.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《龙门式数控等离子火焰切割机参数要求.docx》由会员分享,可在线阅读,更多相关《龙门式数控等离子火焰切割机参数要求.docx(1页珍藏版)》请在第壹文秘上搜索。

1、龙门式数控等离子/火焰切割机参数要求一、技术规格1 .轨距宽度:5000mm,有效切割宽度400OnIn1。2 .轨道长度:14000m,有效切割长度12000mm。3 .割炬数:等离子1套、火焰1套。4 .机架数:一只。5 .切割厚度:切割厚度6150mm(常用切割板厚范围:1032mm)。6 .切割板材材质:低、中碳钢,不锈钢。7 .切割用气体火焰切割用气体:空气、氧气、丙烷。8 .设备精度要求:JB/T5102-20119 .工作电源:AC220V10%50HZ(机床电源),AC380V10%(等离子电源)。二、具体配置序号项目配置(参数)数量品牌说明1.切割机床跨度(廊)5000mm1

2、有效切割宽度4000mm2.导轨轨长(mm)14000mm138KG重轨有效切割长度12000mm3齿条精度国标7级4.数控系统F25001国产一线品牌内置切割图形数据库5.等离子电源(台)MXpro2001进口品牌含枪6.横向移动体2等离子1套、火焰1套7.弧压自动调高1等离子割炬弧压调高8.火焰自动点火枪AC24V1火焰切割时,给割炬点火9.伺服电机2进口纵向双边驱动10.伺服电机1进口横向驱动11.行星减速机2进口减斜齿技术增加行走扭力12.行星减速机1进口减斜齿技术增加行走扭力13.伺服系统驱动器2进口驱动伺服电机14.伺服系统驱动器1进口驱动伺服电机15.自动套料软件FSTCM软件1进口自动套料、共边切割、无尺寸限制16.控制器安装方式1(默认)带座椅托架.技术文件1 .提供设备操作手册、调整和维修手册、故障手册。2 .提供设备原理图、安装图以及电气线路布置图。3 .程序安装软件,控制软件与相关软件操作手册。4 .设备合格证及质量保证书。5 .所有图纸电子版本一套。6 .两年内备品备件清单。7 .所有技术文件为中文版本或中文译文。
