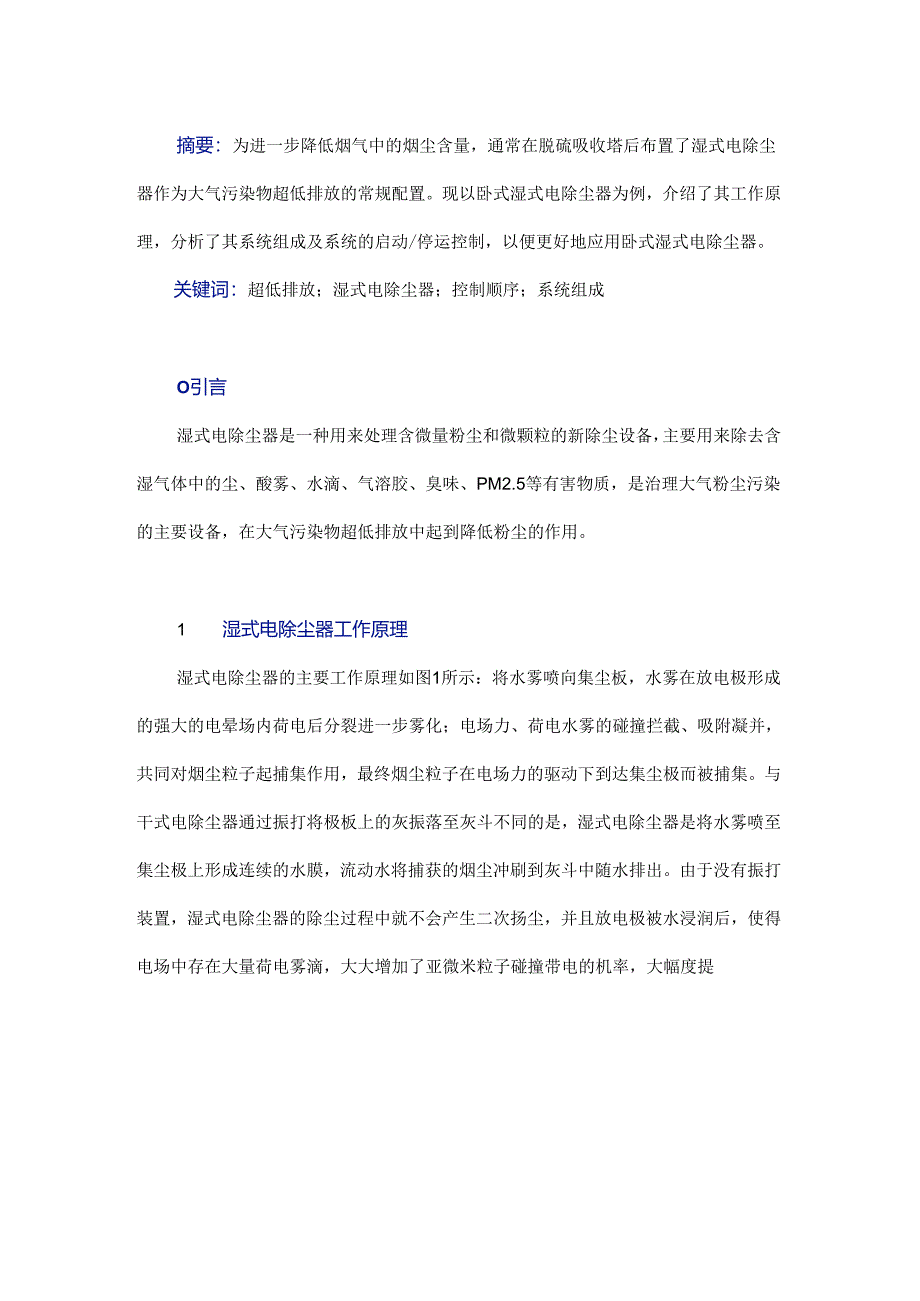

1、摘要：为进一步降低烟气中的烟尘含量，通常在脱硫吸收塔后布置了湿式电除尘器作为大气污染物超低排放的常规配置。现以卧式湿式电除尘器为例，介绍了其工作原理，分析了其系统组成及系统的启动/停运控制，以便更好地应用卧式湿式电除尘器。关键词：超低排放；湿式电除尘器；控制顺序；系统组成O引言湿式电除尘器是一种用来处理含微量粉尘和微颗粒的新除尘设备，主要用来除去含湿气体中的尘、酸雾、水滴、气溶胶、臭味、PM2.5等有害物质，是治理大气粉尘污染的主要设备，在大气污染物超低排放中起到降低粉尘的作用。1 湿式电除尘器工作原理湿式电除尘器的主要工作原理如图1所示：将水雾喷向集尘板，水雾在放电极形成的强大的电晕场内荷电

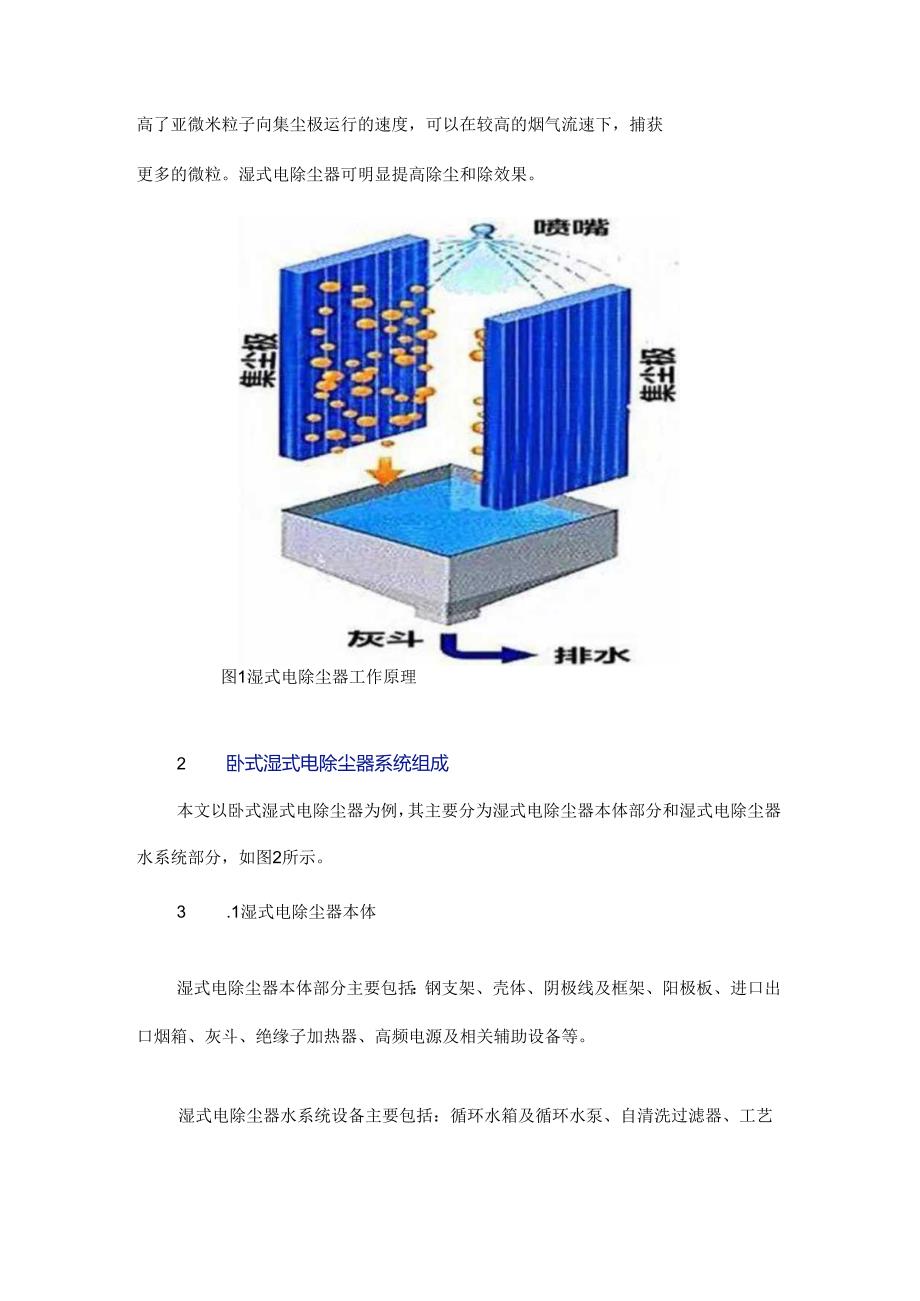

2、后分裂进一步雾化；电场力、荷电水雾的碰撞拦截、吸附凝并，共同对烟尘粒子起捕集作用，最终烟尘粒子在电场力的驱动下到达集尘极而被捕集。与干式电除尘器通过振打将极板上的灰振落至灰斗不同的是，湿式电除尘器是将水雾喷至集尘极上形成连续的水膜，流动水将捕获的烟尘冲刷到灰斗中随水排出。由于没有振打装置，湿式电除尘器的除尘过程中就不会产生二次扬尘，并且放电极被水浸润后，使得电场中存在大量荷电雾滴，大大增加了亚微米粒子碰撞带电的机率，大幅度提高了亚微米粒子向集尘极运行的速度，可以在较高的烟气流速下，捕获更多的微粒。湿式电除尘器可明显提高除尘和除效果。图1湿式电除尘器工作原理2 卧式湿式电除尘器系统组成本文以卧式

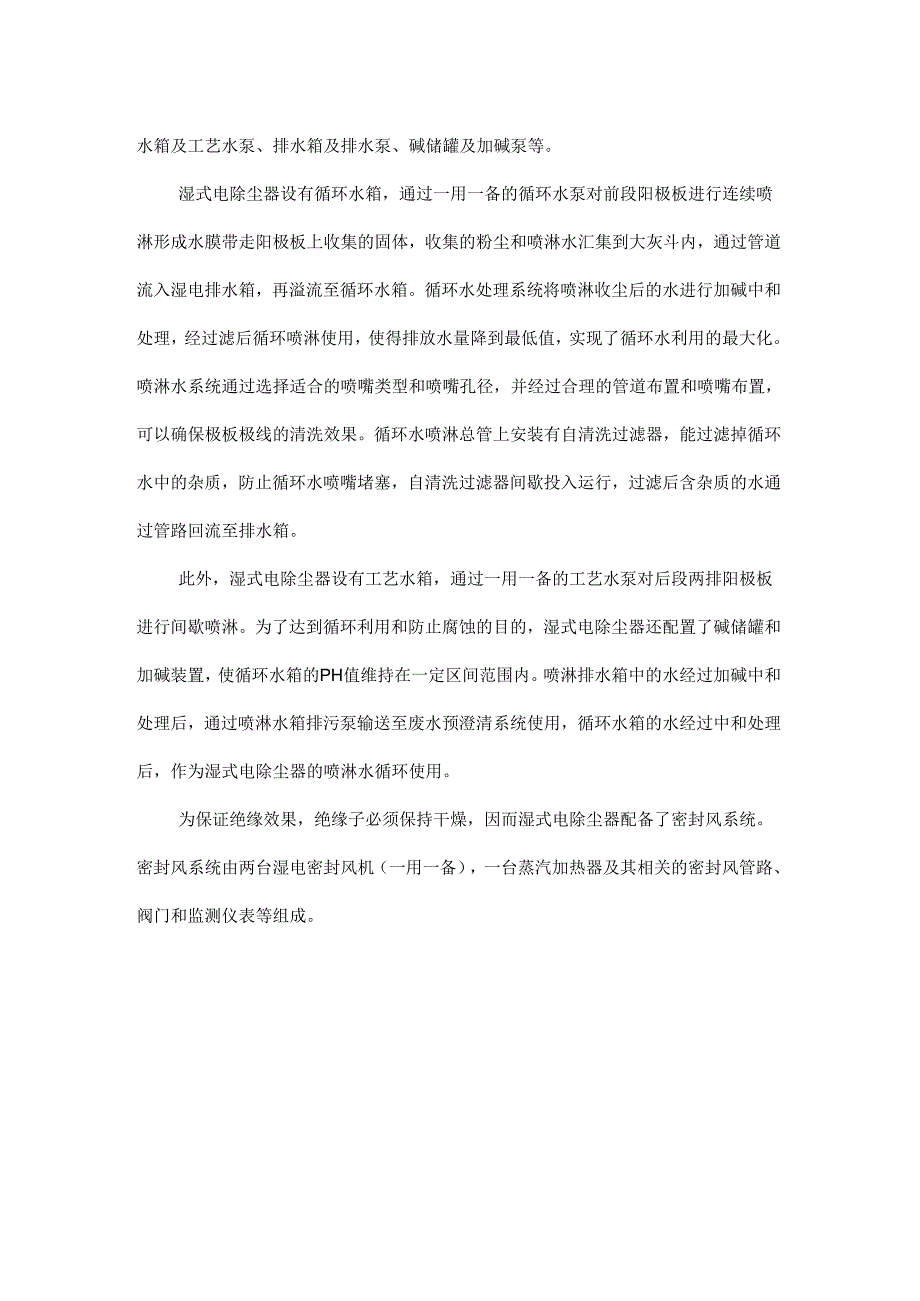

3、湿式电除尘器为例，其主要分为湿式电除尘器本体部分和湿式电除尘器水系统部分，如图2所示。3 .1湿式电除尘器本体湿式电除尘器本体部分主要包括：钢支架、壳体、阴极线及框架、阳极板、进口出口烟箱、灰斗、绝缘子加热器、高频电源及相关辅助设备等。湿式电除尘器水系统设备主要包括：循环水箱及循环水泵、自清洗过滤器、工艺水箱及工艺水泵、排水箱及排水泵、碱储罐及加碱泵等。湿式电除尘器设有循环水箱，通过一用一备的循环水泵对前段阳极板进行连续喷淋形成水膜带走阳极板上收集的固体，收集的粉尘和喷淋水汇集到大灰斗内，通过管道流入湿电排水箱，再溢流至循环水箱。循环水处理系统将喷淋收尘后的水进行加碱中和处理，经过滤后循环喷淋
4、使用，使得排放水量降到最低值，实现了循环水利用的最大化。喷淋水系统通过选择适合的喷嘴类型和喷嘴孔径，并经过合理的管道布置和喷嘴布置，可以确保极板极线的清洗效果。循环水喷淋总管上安装有自清洗过滤器，能过滤掉循环水中的杂质，防止循环水喷嘴堵塞，自清洗过滤器间歇投入运行，过滤后含杂质的水通过管路回流至排水箱。此外，湿式电除尘器设有工艺水箱，通过一用一备的工艺水泵对后段两排阳极板进行间歇喷淋。为了达到循环利用和防止腐蚀的目的，湿式电除尘器还配置了碱储罐和加碱装置，使循环水箱的PH值维持在一定区间范围内。喷淋排水箱中的水经过加碱中和处理后，通过喷淋水箱排污泵输送至废水预澄清系统使用，循环水箱的水经过中和
5、处理后，作为湿式电除尘器的喷淋水循环使用。为保证绝缘效果，绝缘子必须保持干燥，因而湿式电除尘器配备了密封风系统。密封风系统由两台湿电密封风机（一用一备），一台蒸汽加热器及其相关的密封风管路、阀门和监测仪表等组成。图2卧式温式电除尘器系统3湿式电除尘器系统的控制4 .1湿式电除尘器系统的启动控制启动湿式电除尘器系统之前需判断脱硫系统是否正常运行，脱硫系统正常投运后按照下列顺序投入运行设备：(1)湿式电除尘器密封风系统；(2)分别启动湿式电除尘器电场绝缘子各加热器，各湿式电除尘器绝缘子室温均不低于设定值；(3)投入湿式电除尘器的循环水子组启动顺序控制；(4)投入电动清洗过滤器自动控制；(5)分别启
6、动湿式电除尘器的电场高频电源；(6)启动补水泵，投入湿式电除尘器后部喷淋子组控制；(7)投入湿式电除尘器的排水子组启动顺序控制；(8)投入湿式电除尘器的碱液计量自动控制。湿式电除尘器电场绝缘子各加热器的启动分冷态启动和热态启动后的再次投运；热态启动是指湿式电除尘器系统在未停运电加热器的情况下的再次投运。若湿式电除尘器为冷态情况下启动，上一步则还需要满足绝缘子室电加热器投运后，等待6ho3.2湿式电除尘器系统的停运控制当需要撤出湿式电除尘器时，按下列顺序停运设备：(1)依次停止湿式电除尘器电场高频电源；(2)撤除湿式电除尘器后部喷淋子组控制，停运补水泵，关闭冲洗电动门；(3)湿式电除尘器的碱液计量自动控制，停运碱液计量泵；(4)投入湿式电除尘器排水子组停运顺序控制；(5)投入湿式电除尘器循环水子组停运顺序控制；(6)撤除电动清洗过滤器自动控制；(7)若机组冷态停运(锅炉停运，没有烟气)，则在停运绝缘子室电加热器30min后投入湿式电除尘器密封风子组停运顺序控制，否则保持电除尘器绝缘子加热器和密封风系统继续运行。4结语本文通过介绍湿式电除尘器的工作原理，分析卧式湿式电除尘器的系统组成及系统的启动/停运控制，有利于更好地了解和应用卧式湿式电除尘器。
