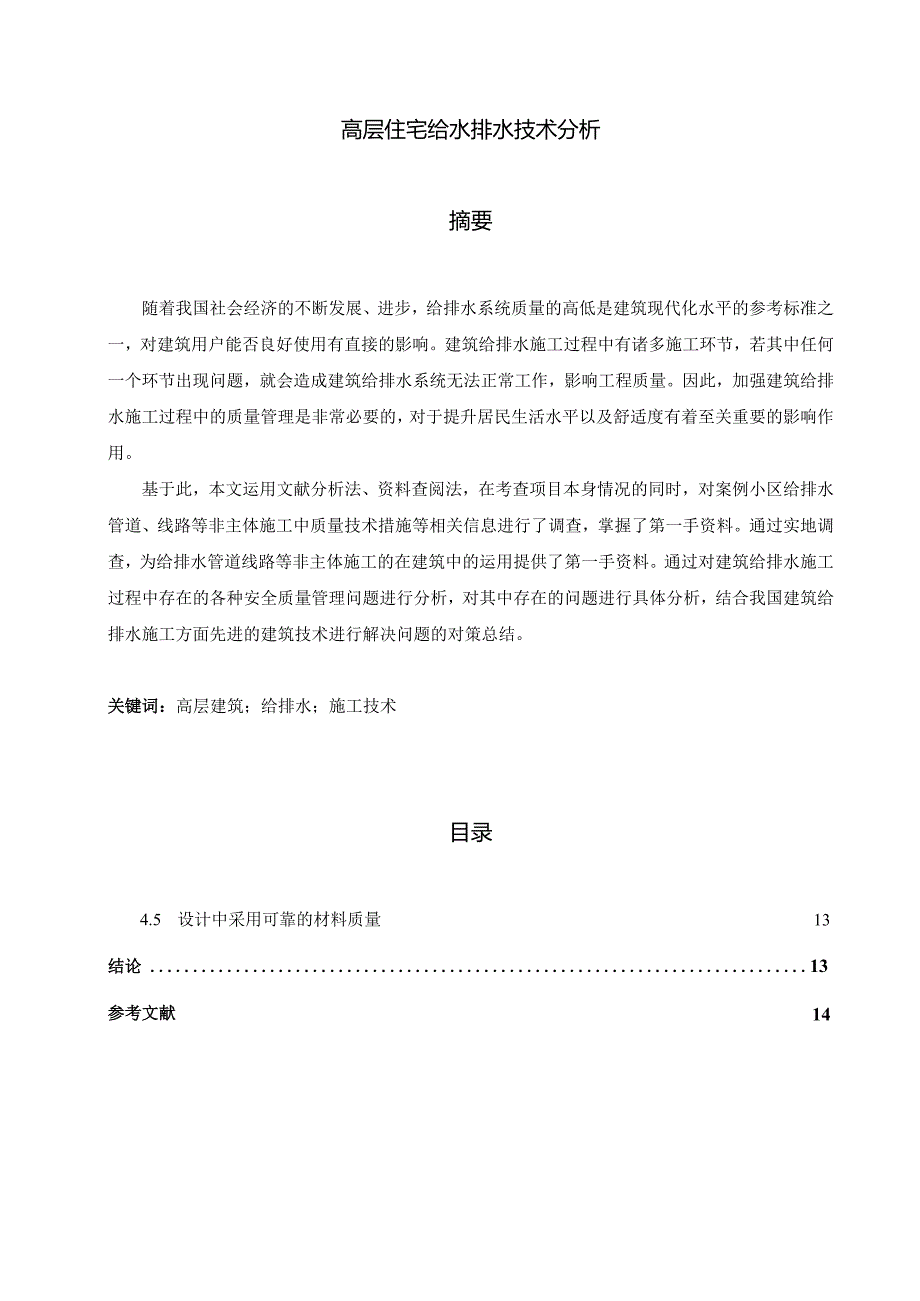

1、高层住宅给水排水技术分析摘要随着我国社会经济的不断发展、进步，给排水系统质量的高低是建筑现代化水平的参考标准之一，对建筑用户能否良好使用有直接的影响。建筑给排水施工过程中有诸多施工环节，若其中任何一个环节出现问题，就会造成建筑给排水系统无法正常工作，影响工程质量。因此，加强建筑给排水施工过程中的质量管理是非常必要的，对于提升居民生活水平以及舒适度有着至关重要的影响作用。基于此，本文运用文献分析法、资料查阅法，在考查项目本身情况的同时，对案例小区给排水管道、线路等非主体施工中质量技术措施等相关信息进行了调查，掌握了第一手资料。通过实地调查，为给排水管道线路等非主体施工的在建筑中的运用提供了第一手
2、资料。通过对建筑给排水施工过程中存在的各种安全质量管理问题进行分析，对其中存在的问题进行具体分析，结合我国建筑给排水施工方面先进的建筑技术进行解决问题的对策总结。关键词：高层建筑；给排水；施工技术目录1、绪论31.1 研究背景31.2 我国建筑给排水技术现状分析31.2.1 建筑给水现状分析31.2.2 建筑排水现状分析42、阳光小区住宅建筑给排水技术施工52.1 工程基本概况52.2 给排水施工准备52.2.1 技术准备52.2.2 生产准备52.3 施工总平面布置52.3.1 临建布置62.3.2 临时用水系统布置62.3.3 临时用电系统布置62.2.4临时排水系统布置62.4给排水工程
3、的具体施工62.4.1 钢管卷制62.4.2 管道安装72.4.3 管道对口82.4.4 管道系统的试验82.4.5 管道防腐93、给排水设计安装中存在的问题以及原因分析103.1 给排水设计安装中存在的问题103.1.1 给水管道及其附件的选择不合理103.1.2 加压贮水系统设计不合理103.1.3 超压出流问题103.1.4 水箱材质或内壁材质造成二次污染103.1.5 管道频繁出现渗透现象113.2 建筑给排水技术问题的原因分析113.2.1 施工人员素质较低113.2.2 建筑材料质量过差113.2.3 施工工艺比较粗糙124、阳光小区住宅给排水设计施工质量控制管理124.1 给排水

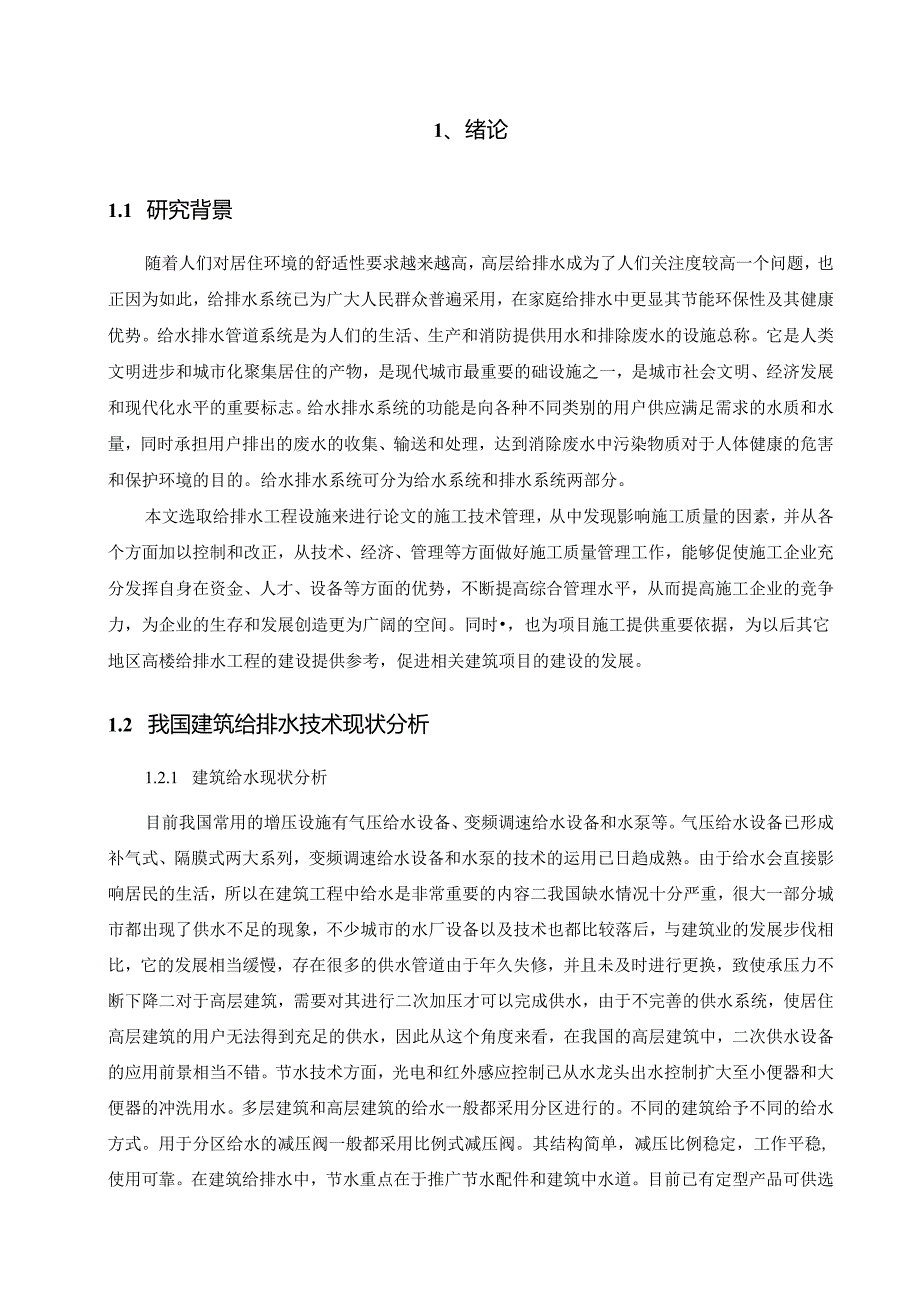

4、设计要点124.2 室内地漏设计要点124.3 内管道甩口设计要点124.4 立管位置设计要点13134.5 设计中采用可靠的材料质量结论1314参考文献1、绪论1.1 研究背景随着人们对居住环境的舒适性要求越来越高，高层给排水成为了人们关注度较高一个问题，也正因为如此，给排水系统已为广大人民群众普遍采用，在家庭给排水中更显其节能环保性及其健康优势。给水排水管道系统是为人们的生活、生产和消防提供用水和排除废水的设施总称。它是人类文明进步和城市化聚集居住的产物，是现代城市最重要的础设施之一，是城市社会文明、经济发展和现代化水平的重要标志。给水排水系统的功能是向各种不同类别的用户供应满足需求的水质
5、和水量，同时承担用户排出的废水的收集、输送和处理，达到消除废水中污染物质对于人体健康的危害和保护环境的目的。给水排水系统可分为给水系统和排水系统两部分。本文选取给排水工程设施来进行论文的施工技术管理，从中发现影响施工质量的因素，并从各个方面加以控制和改正，从技术、经济、管理等方面做好施工质量管理工作，能够促使施工企业充分发挥自身在资金、人才、设备等方面的优势，不断提高综合管理水平，从而提高施工企业的竞争力，为企业的生存和发展创造更为广阔的空间。同时，也为项目施工提供重要依据，为以后其它地区高楼给排水工程的建设提供参考，促进相关建筑项目的建设的发展。1.2 我国建筑给排水技术现状分析1.2.1
6、建筑给水现状分析目前我国常用的增压设施有气压给水设备、变频调速给水设备和水泵等。气压给水设备已形成补气式、隔膜式两大系列，变频调速给水设备和水泵的技术的运用已日趋成熟。由于给水会直接影响居民的生活，所以在建筑工程中给水是非常重要的内容二我国缺水情况十分严重，很大一部分城市都出现了供水不足的现象，不少城市的水厂设备以及技术也都比较落后，与建筑业的发展步伐相比，它的发展相当缓慢，存在很多的供水管道由于年久失修，并且未及时进行更换，致使承压力不断下降二对于高层建筑，需要对其进行二次加压才可以完成供水，由于不完善的供水系统，使居住高层建筑的用户无法得到充足的供水，因此从这个角度来看，在我国的高层建筑中
7、，二次供水设备的应用前景相当不错。节水技术方面，光电和红外感应控制已从水龙头出水控制扩大至小便器和大便器的冲洗用水。多层建筑和高层建筑的给水一般都采用分区进行的。不同的建筑给予不同的给水方式。用于分区给水的减压阀一般都采用比例式减压阀。其结构简单，减压比例稳定，工作平稳,使用可靠。在建筑给排水中，节水重点在于推广节水配件和建筑中水道。目前已有定型产品可供选用。1.4.2建筑排水现状分析排水系统是确保正常排出工作以及生活用水的一个非常重要的系统二排出的水中含有很多杂质以及介质，很容易出现堵塞现象。因此我们必须要保证水流能够顺畅地排出，然而现阶段，我国安装的UPVl:排水管道清通设备的数量以及位置
8、都不是很合理，导致排水管道出现阻塞时无法正常进行清通，对排水产生影响。在穿越屋面以及楼板等建筑结构时，UPVI:排水管道没有进行套管设置，或者套管的设置不符合防水的要求，有发生渗漏的隐患。所以我们一定要严格依据相关的规范规定以及设计要求，比如在排水管道穿越时,给其加设防水套管，对于不低于110m。管径的排水立管，要给其加设阴火圈。针对当前的高层建筑，每六层的排水管道就要给其设置一个检查口，且要设置便于检修的朝向。如果排水横管的水流转角超过45,还需给其设置额外的清扫口或检查口，由于水流转角过大，会使水流中的杂质累积在此处，导致排水管道发生堵塞现象。卫生器具直接反映人们的生活水平和生活质量。特制
9、排水系统可减少立管数量、改善排水系统通气条件、增加排水横管连接数量。2、阳光小区住宅建筑给排水技术施工2.1 工程基本概况某二十六层小区大楼，高区供水管网为20层25层，每层卫生间内共设有自闭式冲洗阀大便器5个，自闭式冲洗阀小便器3个，洗手盆4个。每间客房的专用卫生间内共设有低位水箱坐式大便器1个，浴盆一个，洗脸盆1个。在清洗过水箱的单位中，有9户二次供水单位聘请的清洗消毒单位没有资质认可证明，占60.0%。完全符合清洗要求的二次供水单位仅有6户，占应清洗水箱单位的18.2%。该住宅小区日用水量约12OOm3,为保证室内外生活用水压水量，生活水池需储存小区全部的用水量。考虑到是住宅小区，小区设
10、计居住人口12602人。自来水公司提供的市政资料为：市政给水干管DN800,水压0.14MPa；给水泵房和设备房用房集中设置在一处既便于管理又节约占地。以离水泵房最远、绝对标高最高的一幢29层建筑作为最不利给水控制点，将给水系统分为高、中、低三区。2.2 给排水施工准备2.2.1 技术准备(1)认真编制施工组织设计，对工程的主要部位及特殊施工方法编写单项技术方案措施。(2)认真阅读图纸，熟悉图纸中的各种施工内容和各种要求。(3)对使用的导线点和高程控制点每个月检核一次，防止由于其发生变化而引起的施工误差。2.2.2 生产准备(1) 了解施工现场情况，组织完好机械设备进场以待使用。(2)做好临时
11、用电、临时用水及临时设施的搭设工作。(3)组织施工管理人员及劳动力调配入场，满足施工要求。(4)落实原材料供应商，及时供应到场，确保工程顺利施工。(5)在施工机械进场后，立即组织测量队伍对整个施工区域进行原地面标高的测量,编制好测量资料，准确的计算整个区域的土方量，并提请监理复核。2.3 施工总平面布置2.3.1 临建布置生产用场地，施工期间施工材料堆场按照施工现场平面布置图布置。生活区建筑面积为500m2,3m开间的活动房共12间；办公区使用彩钢活动房，设办公室、经理室、库房、警卫室及活动室等组成，建筑面积20Om2。办公区与生活区之间为食堂，使用活动房，4m开间1间。2.3.2 临时用水系
12、统布置本工程临时供水水源为市政自来水，接驳点根据建设单位指定，接驳点到施工用水配水点间使用2寸塑料管，埋深80cm,无接头；配水点至各楼层使用DN100焊管。施工用水管道，露在室外部分需用橡塑作保温。每个配水点设置截止阀，并设有明显标志，不得挪作他用。各楼用水管延外脚手架随楼层敷设，每层设置单独配水点，使用截止阀；现场配水点设铁板水箱，内放扬程40m的潜水泵。临时用水布置见各阶段施工现场平面布置图2.1。2.3.3 临时用电系统布置供配电采用TN-S接零保护系统，按“三级配电两级保护”设计施工，PE线与N线严格分开使用。接地电阻不大于4Q。开关箱内漏电保护器额定漏电动作电流不大于30,额定漏电
13、动作时间不大于0.1。2.2.4临时排水系统布置根据场地标高情况，按照自然高度、局部修整，把现场做成有自然排水坡度的地面。在建建筑四周设置排水沟，按2%的坡度汇集至道路旁的排水沟，雨水经排水沟流出场地,排水沟内填碎石，在排水沟尽头设置砖砌沉淀池、上盖钢筋篦子，雨水经沉淀池沉淀后流入市政雨水管网。2.4给排水工程的具体施工施工准备一原材料的检验一管道支吊架一管道测量一预制安装一管道安装一质量检验一严密性试验一系统清洗一交付使用。2.4.1 钢管卷制钢管卷制作在车间进行，钢板为Q235A钢，管加工要符合下列要求：(I)纵向焊缝应置于易检修的位置，并相互错开，其环向距离不得小于150mm。直管段两环
14、缝间距不小于100mm0环焊缝距支吊点距离不小于50mm、距弯管起弯点不得小于100mm、且不小于管外径。(2)对口时应使管内壁齐平，内壁错边量不应超过壁厚的20%、且不大于2mm。焊缝咬边深度不得超过钢管壁厚下偏差，对于深度超过钢管壁厚下偏差的咬边应进行修补；对于深度超过0.6mm、长度超过壁厚50%的边应修磨。(3)对接环形焊缝采用半自动埋弧焊或自动埋弧焊，V型或X型坡口应符合规范要求。(4)焊缝应作外观检查和无损探伤检查。检查时应将焊缝及周围飞溅物、渣皮清除,经检查不合格的焊缝应进行返修，但返修的次数不得超过三次。(5)焊缝表面不得有裂缝、断弧、烧穿和弧坑、气孔等缺陷。焊缝外型应均匀规整
15、、过度平缓。2.4.2 管道安装管道安装前，与管道安装有关的土建工程已检验合格，与管道连接的设备找正合格、固定完毕；必须在管道安装前完成的工序如清冼、内部防腐完毕，内部杂物已清理干净，管道、管件、阀门已检验合格。(1)该工程采用两台汽车吊下管，两个作业队伍同时施工。必须事先确定吊车离沟槽边的距离，必要时沟槽要有支撑加固方案。(2)管道进场检验：管节安装前应进行外观检查，用专用量径尺量并记录每根管和承口内径，插口外径及其椭圆度，承插口配合的环向间隙，应满足设计要求。管子铺设前，应清除承口内和插口内的油污、杂物；清除完毕后将选定的橡胶圈套入插口槽内，胶圈应平顺、无扭曲。(3)管道下管：下管必须由经验丰富的起重工指挥并持证上岗，运到工地的管子及配件要合理的安排，卸料时严防碰撞损伤。采用专用高强尼龙吊装带，以免伤及管身混凝土。吊装前应找出管体重心，做出标志以满足管体吊装要求。下管时，应使管节承口迎向流水方向。下管、安管不得扰动管道基础。(4)稳管：管道就位后，为防止滚管，应在管两侧适当位置加楔形混凝土块，一侧放置两个。管道安装时应将管道流水面中心、高程逐节调整，确保管道纵断面高程及平面位置准确。每节管就位后，应进行固定，以防止管子发生位移。稳管时，先进入管内检查对口，减少错现象。管内底高程允许偏差为10mm,中心线允许偏差
