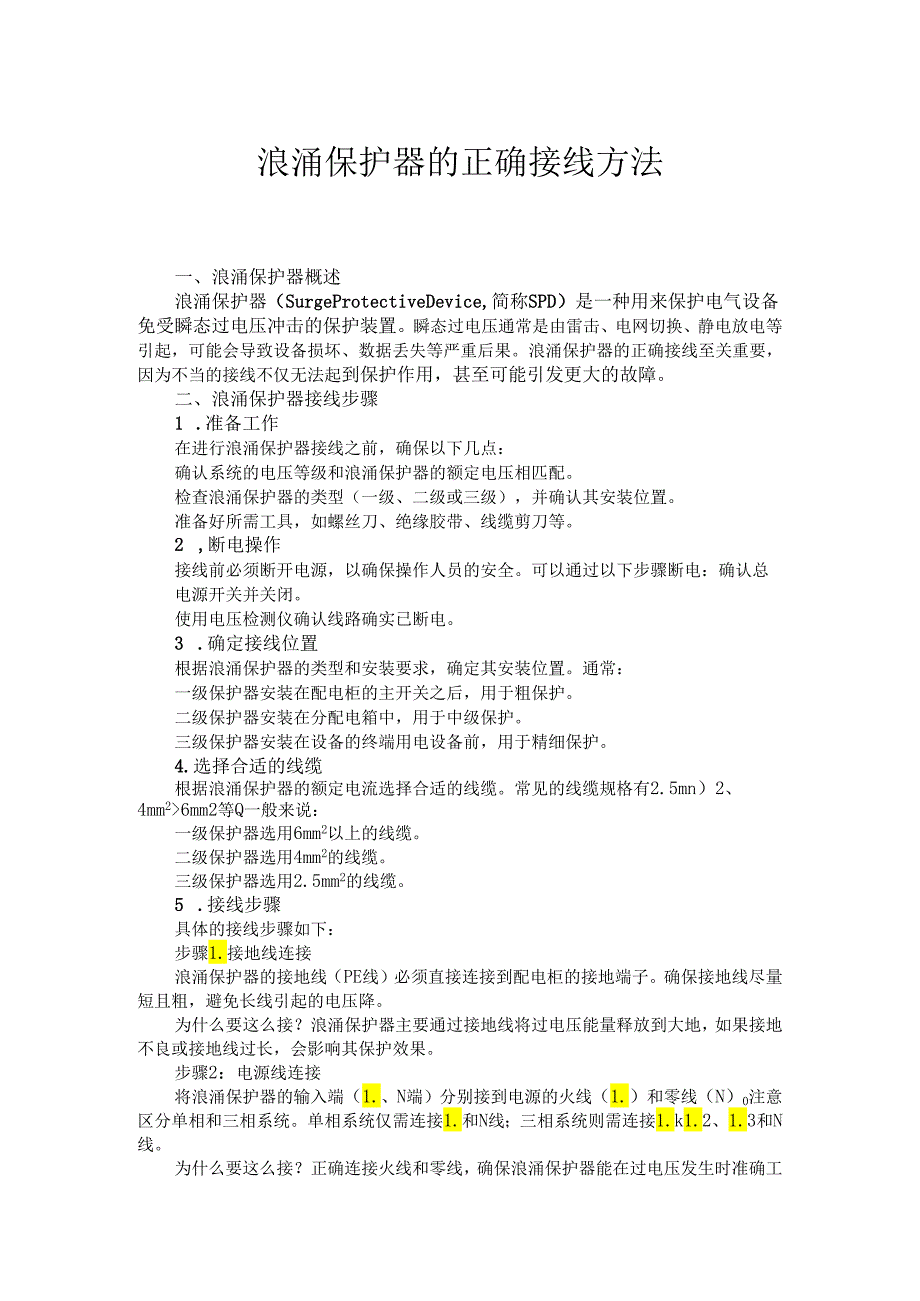

1、浪涌保护器的正确接线方法一、浪涌保护器概述浪涌保护器（SurgeProtectiveDevice,简称SPD）是一种用来保护电气设备免受瞬态过电压冲击的保护装置。瞬态过电压通常是由雷击、电网切换、静电放电等引起，可能会导致设备损坏、数据丢失等严重后果。浪涌保护器的正确接线至关重要，因为不当的接线不仅无法起到保护作用，甚至可能引发更大的故障。二、浪涌保护器接线步骤1 .准备工作在进行浪涌保护器接线之前，确保以下几点：确认系统的电压等级和浪涌保护器的额定电压相匹配。检查浪涌保护器的类型（一级、二级或三级），并确认其安装位置。准备好所需工具，如螺丝刀、绝缘胶带、线缆剪刀等。2 ,断电操作接线前必须断
2、开电源，以确保操作人员的安全。可以通过以下步骤断电：确认总电源开关并关闭。使用电压检测仪确认线路确实已断电。3 .确定接线位置根据浪涌保护器的类型和安装要求，确定其安装位置。通常：一级保护器安装在配电柜的主开关之后，用于粗保护。二级保护器安装在分配电箱中，用于中级保护。三级保护器安装在设备的终端用电设备前，用于精细保护。4.选择合适的线缆根据浪涌保护器的额定电流选择合适的线缆。常见的线缆规格有2.5mn）2、4mm26mm2等Q一般来说：一级保护器选用6mm2以上的线缆。二级保护器选用4mm2的线缆。三级保护器选用2.5mm2的线缆。5 .接线步骤具体的接线步骤如下：步骤1.接地线连接浪涌保护

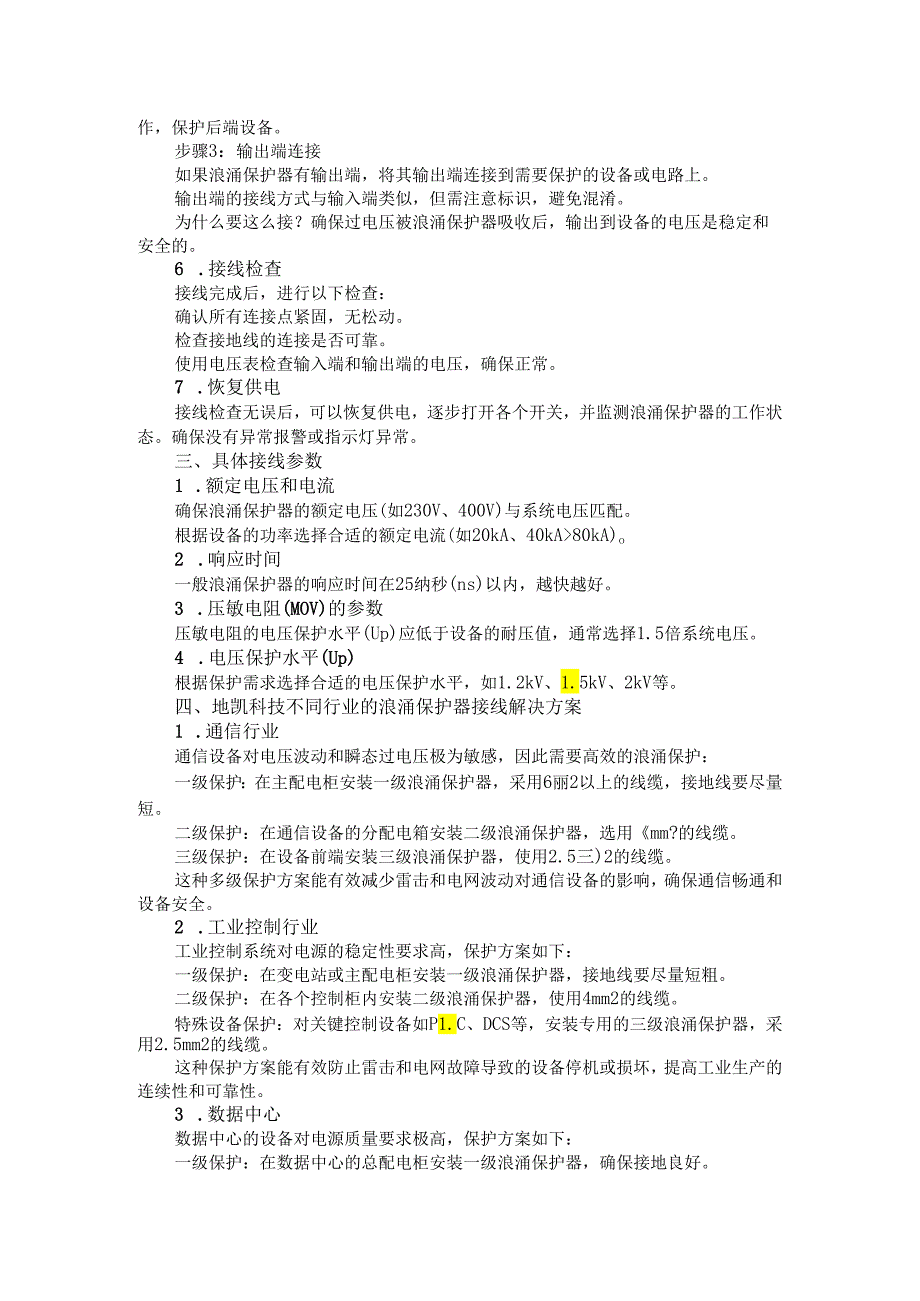

3、器的接地线（PE线）必须直接连接到配电柜的接地端子。确保接地线尽量短且粗，避免长线引起的电压降。为什么要这么接？浪涌保护器主要通过接地线将过电压能量释放到大地，如果接地不良或接地线过长，会影响其保护效果。步骤2：电源线连接将浪涌保护器的输入端（1.、N端）分别接到电源的火线（1.）和零线（N）0注意区分单相和三相系统。单相系统仅需连接1.和N线；三相系统则需连接1.k1.2、1.3和N线。为什么要这么接？正确连接火线和零线，确保浪涌保护器能在过电压发生时准确工作，保护后端设备。步骤3：输出端连接如果浪涌保护器有输出端，将其输出端连接到需要保护的设备或电路上。输出端的接线方式与输入端类似，但需注
4、意标识，避免混淆。为什么要这么接？确保过电压被浪涌保护器吸收后，输出到设备的电压是稳定和安全的。6 .接线检查接线完成后，进行以下检查：确认所有连接点紧固，无松动。检查接地线的连接是否可靠。使用电压表检查输入端和输出端的电压，确保正常。7 .恢复供电接线检查无误后，可以恢复供电，逐步打开各个开关，并监测浪涌保护器的工作状态。确保没有异常报警或指示灯异常。三、具体接线参数1 .额定电压和电流确保浪涌保护器的额定电压(如230V、400V)与系统电压匹配。根据设备的功率选择合适的额定电流(如20kA、40kA80kA)o2 .响应时间一般浪涌保护器的响应时间在25纳秒(ns)以内，越快越好。3 .
5、压敏电阻(MOV)的参数压敏电阻的电压保护水平(Up)应低于设备的耐压值，通常选择1.5倍系统电压。4 .电压保护水平(Up)根据保护需求选择合适的电压保护水平，如1.2kV、1.5kV、2kV等。四、地凯科技不同行业的浪涌保护器接线解决方案1 .通信行业通信设备对电压波动和瞬态过电压极为敏感，因此需要高效的浪涌保护：一级保护：在主配电柜安装一级浪涌保护器，采用6丽2以上的线缆，接地线要尽量短。二级保护：在通信设备的分配电箱安装二级浪涌保护器，选用mm?的线缆。三级保护：在设备前端安装三级浪涌保护器，使用2.5三)2的线缆。这种多级保护方案能有效减少雷击和电网波动对通信设备的影响，确保通信畅通

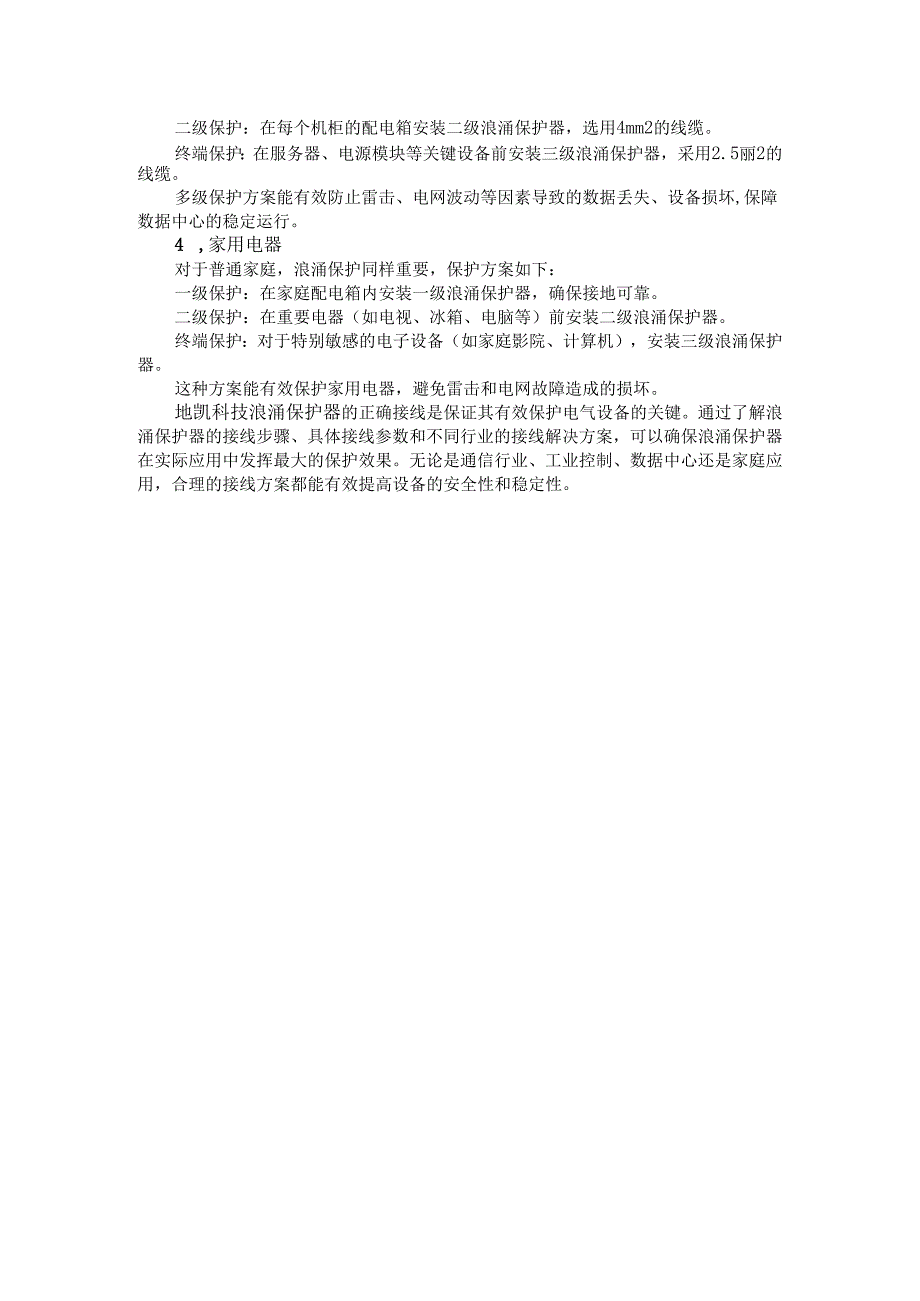

6、和设备安全。2 .工业控制行业工业控制系统对电源的稳定性要求高，保护方案如下：一级保护：在变电站或主配电柜安装一级浪涌保护器，接地线要尽量短粗。二级保护：在各个控制柜内安装二级浪涌保护器，使用4mm2的线缆。特殊设备保护：对关键控制设备如P1.C、DCS等，安装专用的三级浪涌保护器，采用2.5mm2的线缆。这种保护方案能有效防止雷击和电网故障导致的设备停机或损坏，提高工业生产的连续性和可靠性。3 .数据中心数据中心的设备对电源质量要求极高，保护方案如下：一级保护：在数据中心的总配电柜安装一级浪涌保护器，确保接地良好。二级保护：在每个机柜的配电箱安装二级浪涌保护器，选用4mm2的线缆。终端保护：
7、在服务器、电源模块等关键设备前安装三级浪涌保护器，采用2.5丽2的线缆。多级保护方案能有效防止雷击、电网波动等因素导致的数据丢失、设备损坏,保障数据中心的稳定运行。4 ,家用电器对于普通家庭，浪涌保护同样重要，保护方案如下：一级保护：在家庭配电箱内安装一级浪涌保护器，确保接地可靠。二级保护：在重要电器（如电视、冰箱、电脑等）前安装二级浪涌保护器。终端保护：对于特别敏感的电子设备（如家庭影院、计算机），安装三级浪涌保护器。这种方案能有效保护家用电器，避免雷击和电网故障造成的损坏。地凯科技浪涌保护器的正确接线是保证其有效保护电气设备的关键。通过了解浪涌保护器的接线步骤、具体接线参数和不同行业的接线解决方案，可以确保浪涌保护器在实际应用中发挥最大的保护效果。无论是通信行业、工业控制、数据中心还是家庭应用，合理的接线方案都能有效提高设备的安全性和稳定性。
