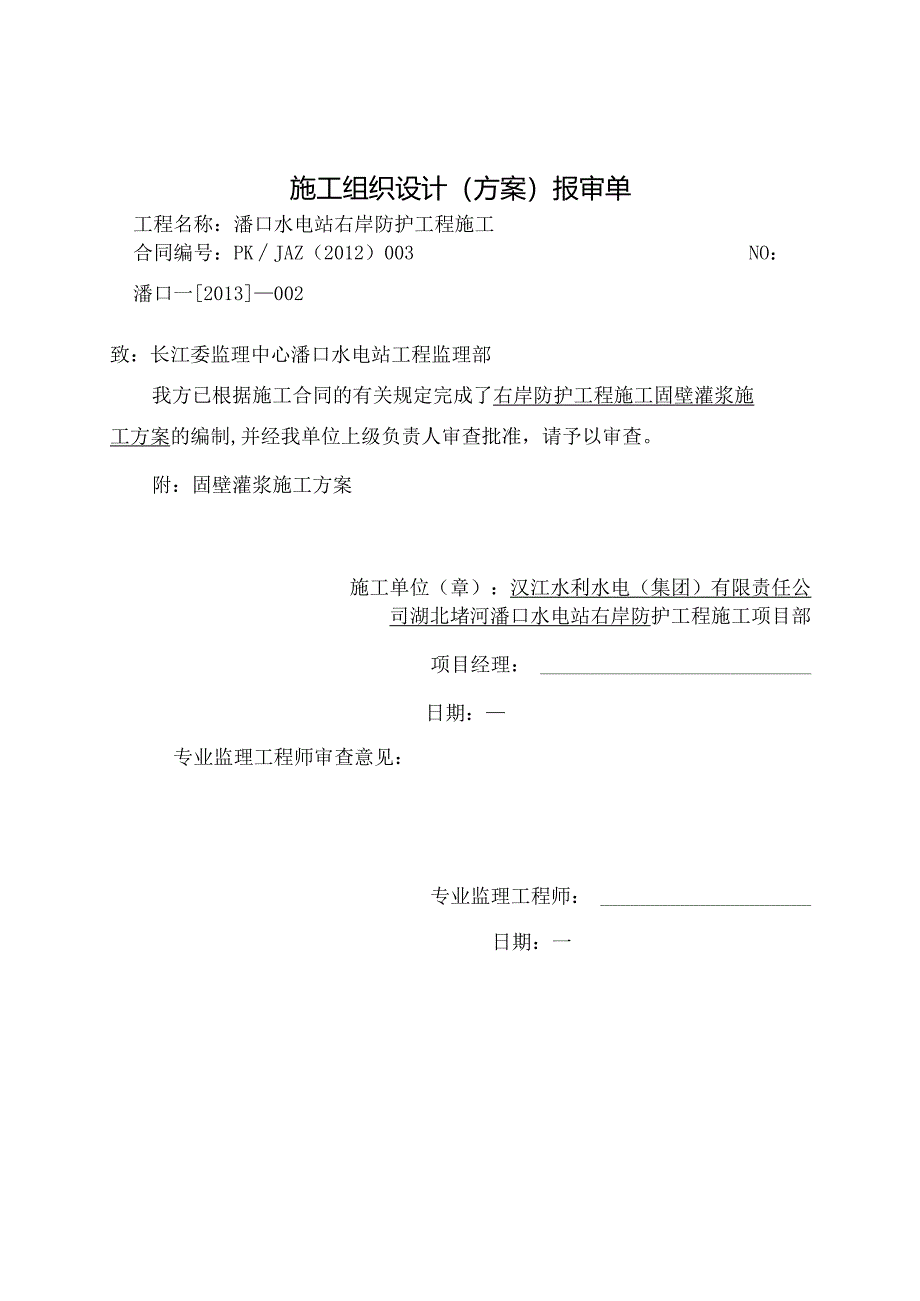

1、施工组织设计（方案）报审单工程名称：潘口水电站右岸防护工程施工合同编号：PKJAZ（2012）003NO：潘口一2013002致：长江委监理中心潘口水电站工程监理部我方已根据施工合同的有关规定完成了右岸防护工程施工固壁灌浆施工方案的编制,并经我单位上级负责人审查批准，请予以审查。附：固壁灌浆施工方案施工单位（章）：汉江水利水电（集团）有限责任公司湖北堵河潘口水电站右岸防护工程施工项目部项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：一总监理工程师审核意见:总监理工程师：日期：说明：一式五份报送监理部，审批后，业主单位、设计单位、施工单位各存一份，监理部存二份潘口水电站右岸防护工程

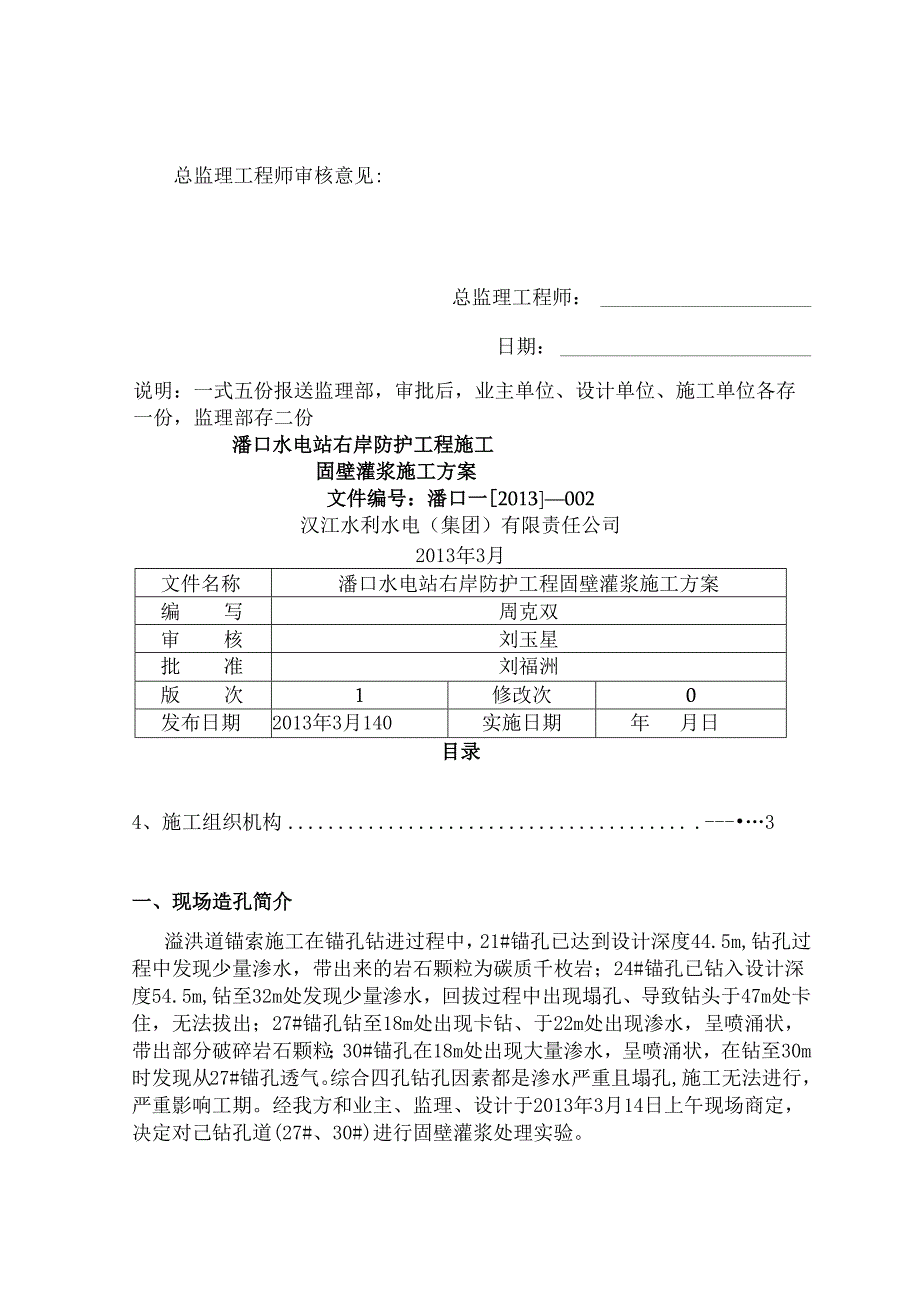

2、施工固壁灌浆施工方案文件编号：潘口一2013002汉江水利水电（集团）有限责任公司2013年3月文件名称潘口水电站右岸防护工程固壁灌浆施工方案编写周克双审核刘玉星批准刘福洲版次1修改次0发布日期2013年3月140实施日期年月日目录1、现场情况简介12、编制依据13、固壁灌浆施工.13.1施工方法13.2施工流程13.3灌浆方法23.4段次、段长、灌浆压力-23.5灌浆材料及浆液性能-33.6灌浆水灰比及结束标准-34、施工组织机构-35、资源配置.35. 1施工人员配置.36. 2施工机械设备配置.47. 施工质量过程控制47、安全保证措施-.5一、现场造孔简介溢洪道锚索施工在锚孔钻进过程中
3、，21#锚孔已达到设计深度44.5m,钻孔过程中发现少量渗水，带出来的岩石颗粒为碳质千枚岩；24#锚孔已钻入设计深度54.5m,钻至32m处发现少量渗水，回拔过程中出现塌孔、导致钻头于47m处卡住，无法拔出；27#锚孔钻至18m处出现卡钻、于22m处出现渗水，呈喷涌状，带出部分破碎岩石颗粒；30#锚孔在18m处出现大量渗水，呈喷涌状，在钻至30m时发现从27#锚孔透气。综合四孔钻孔因素都是渗水严重且塌孔,施工无法进行，严重影响工期。经我方和业主、监理、设计于2013年3月14日上午现场商定，决定对己钻孔道(27#、30#)进行固壁灌浆处理实验。二、编制依据潘口溢洪道出口防护施工图纸及2013年

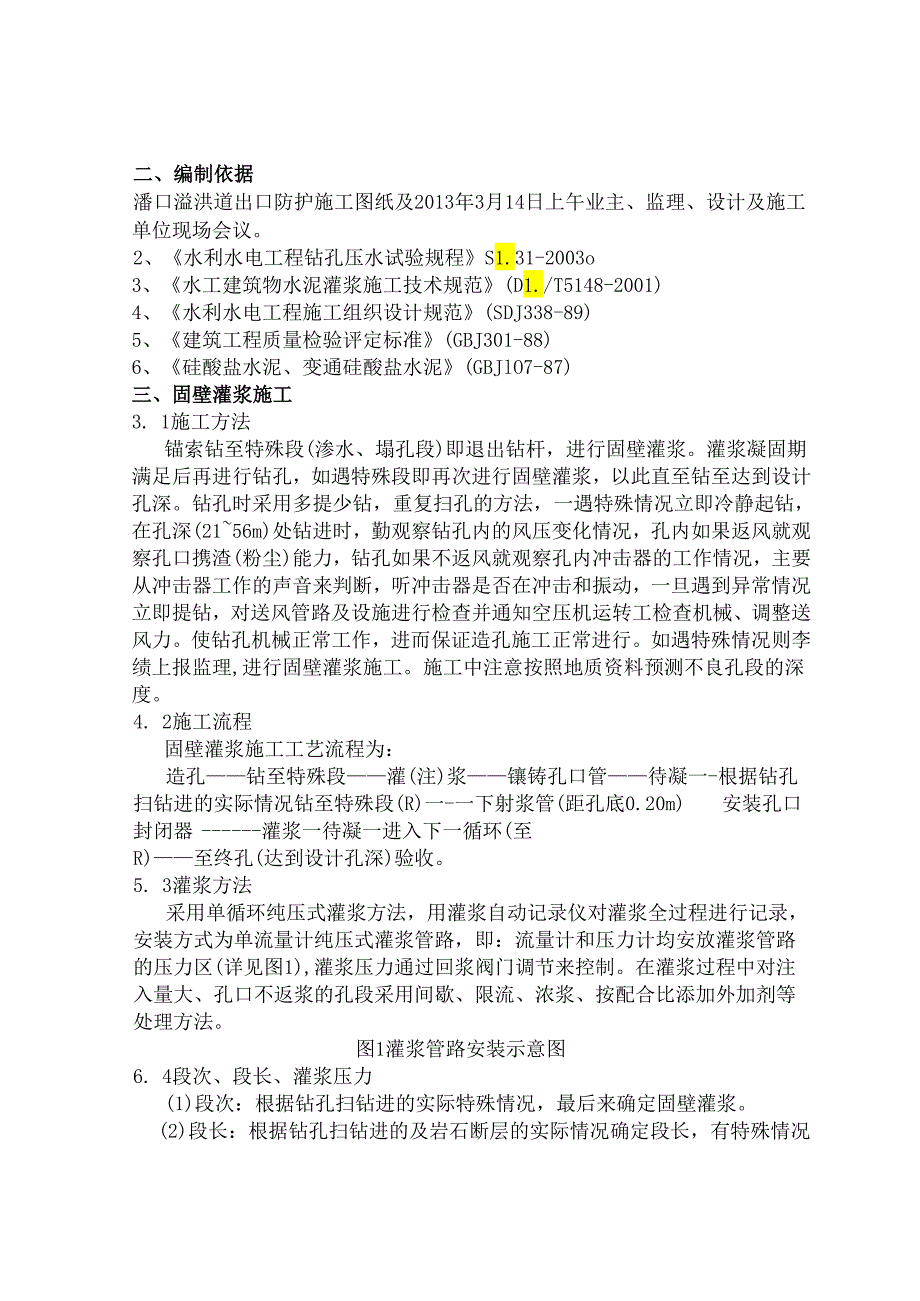

4、3月14日上午业主、监理、设计及施工单位现场会议。2、水利水电工程钻孔压水试验规程S1.31-2003o3、水工建筑物水泥灌浆施工技术规范(D1./T5148-2001)4、水利水电工程施工组织设计规范(SDJ338-89)5、建筑工程质量检验评定标准(GBJ301-88)6、硅酸盐水泥、变通硅酸盐水泥(GBJlO7-87)三、固壁灌浆施工3. 1施工方法锚索钻至特殊段(渗水、塌孔段)即退出钻杆，进行固壁灌浆。灌浆凝固期满足后再进行钻孔，如遇特殊段即再次进行固壁灌浆，以此直至钻至达到设计孔深。钻孔时采用多提少钻，重复扫孔的方法，一遇特殊情况立即冷静起钻，在孔深(2156m)处钻进时，勤观察钻孔
5、内的风压变化情况，孔内如果返风就观察孔口携渣(粉尘)能力，钻孔如果不返风就观察孔内冲击器的工作情况，主要从冲击器工作的声音来判断，听冲击器是否在冲击和振动，一旦遇到异常情况立即提钻，对送风管路及设施进行检查并通知空压机运转工检查机械、调整送风力。使钻孔机械正常工作，进而保证造孔施工正常进行。如遇特殊情况则李绩上报监理,进行固壁灌浆施工。施工中注意按照地质资料预测不良孔段的深度。4. 2施工流程固壁灌浆施工工艺流程为：造孔钻至特殊段灌(注)浆镶铸孔口管待凝一-根据钻孔扫钻进的实际情况钻至特殊段(R)一-一下射浆管(距孔底0.20m)安装孔口封闭器灌浆一待凝一进入下一循环(至R)至终孔(达到设计孔
6、深)验收。5. 3灌浆方法采用单循环纯压式灌浆方法，用灌浆自动记录仪对灌浆全过程进行记录，安装方式为单流量计纯压式灌浆管路，即：流量计和压力计均安放灌浆管路的压力区(详见图1),灌浆压力通过回浆阀门调节来控制。在灌浆过程中对注入量大、孔口不返浆的孔段采用间歇、限流、浓浆、按配合比添加外加剂等处理方法。图1灌浆管路安装示意图6. 4段次、段长、灌浆压力(1)段次：根据钻孔扫钻进的实际特殊情况，最后来确定固壁灌浆。(2)段长：根据钻孔扫钻进的及岩石断层的实际情况确定段长，有特殊情况随时起钻进行固壁灌浆。(3)灌浆过程中的压力控制如表1所示。表1灌浆过程中的压力控制表孔深/m压力/MPa050.20
7、5100.3010-200.5020-300.6030-400.8040以上1.03.5灌浆材料及浆液性能(1)原材料采用水泥灌浆，水泥为P0.42.5普通硅酸盐中热水泥，KW型速凝剂,膨润土等。(2)浆液性能浆液性能(见表2)膨润土掺量为5%10%。3.6灌浆水灰比及结束标准(1)灌浆水灰比开始有2段浆采用0.8：1开灌，在灌浆过程中根据岩层情况，由于钻孔水泥注入量较大，其余孔段均采用0.6：1开灌。并在二级泵灌浆中按配合比添加外加剂和从孔口投入辅助材料，进行裂缝、裂隙的填充、堵漏和加快浆液的凝固时间。变浆条件为：每一比级当注入量达到40O1.可改变一级浆液浓度或采用添加外加剂、间歇、二次复
8、灌。结束标准参照水工建筑物水泥灌浆施工技术规范D1./T51482001,在一定压力下当孔口开始返浆后稳定30min或由现场监理工程师根据钻孔水泥注入量的情况，采取措施处理后共同来协商确定。四.施工组织机构针对该工程施工特点，项目部经讨论决定成立以项目经理刘福洲、刘玉星及技术负责人兼专职安全员杜世磊全面负责固壁灌浆工程的组织机构。五.资源配备5.1施工劳动力资源配置在施工中配置充足的具有丰富施工经验的熟练工，以保证施工机械的正常运转。施工人员总数为6人。劳动力配置表序号名称数量备注1现场管理12技术员13灌浆工45.2机械、设备资源配置本项目施工将采用足够的机械设备，同时加强设备维修的力度和后
9、勤材料、配件的供应，以保证设备的完好率。机械设备总计5台(套)。机械设备配置表序号名称型号单位数量备注1空压机6m3台12锚固钻GY-70台23灌浆泵BW150台14搅拌槽4001.台1六、施工质量过程控制质量控制检查严格执行“三检一验”制，即班组内部自检、施工队二检、项目部三检、监理工程师检查验收制度。1、班组内部自检班组班长、记录员控制施工孔孔深段长及灌浆时装置的正确和否、灌浆压力、结束标准等情况。对各环节、施工人员必须服从班长、记录员的安排，施工时记录员必须如实记录施工情况，确保施工质且里.2、施工队质检检查控制钻孔的孔位、孔斜、方位，保证准确及时的测斜，并将资料整理分析，如发现有违反技
10、术要求的施工方法，应及时通知施工人员纠正处理如无效上报项目部管理人员。3、终检人员对施工的全过程进行质量控制，对关键工序实施签证制度，以确保施工满足设计要求，对施工环节现场检查发现问题及时处理。对施工中出现的异常情况采取有效的措施及时处理并上报项目部。主要工序通知监理工程师验收。七、安全保证措施工程施工，安全是第一重要的。针对这种情况，项目建立了施工安全检查机构，每班均有安全员在施工现场值班、监督检查，发现隐患，及时做出处理。安全生产表现在以下各个方面：1 .施工现场悬挂安全标识和标语，施工人员正确佩戴安全防护用具，服从遵守各项安全规章条例。定期召开安全会议，提高人员安全意识。2 .施工场所潮湿，风、水、电路较多，应加强工人用电安全的教育,每一班有专职的电工，要多检查电路，有条件电缆尽量在悬挂起来。3 .施工场地集中，施工机械多。由专职工人正确操作机械，对施工机械的转动、传动部分要安装防护罩。4 .灌浆施工都为高压施工，要加强管路的维护，防止爆管伤人。5 .风化边坡和土质边坡存在塌方滑坡隐患，施工时应随时观察注/总、O6 .施工现场的物品材料堆放要整齐，管路应该经常整理，地面弃浆和石硝等应及时清理，创造一个良好、整洁的施工环境。7 .灌浆施工完成后，应做到“工完、料净、场地清二
