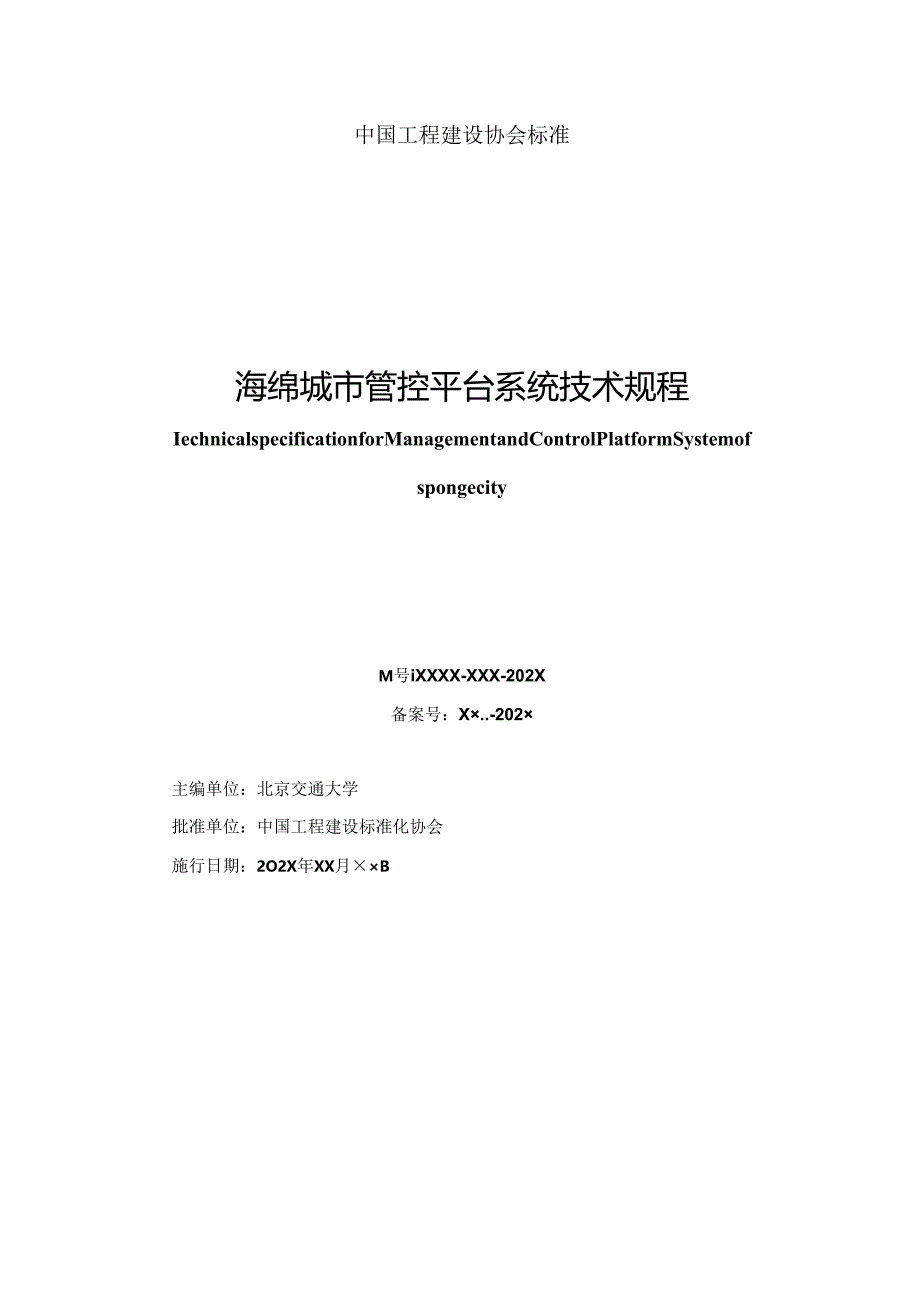

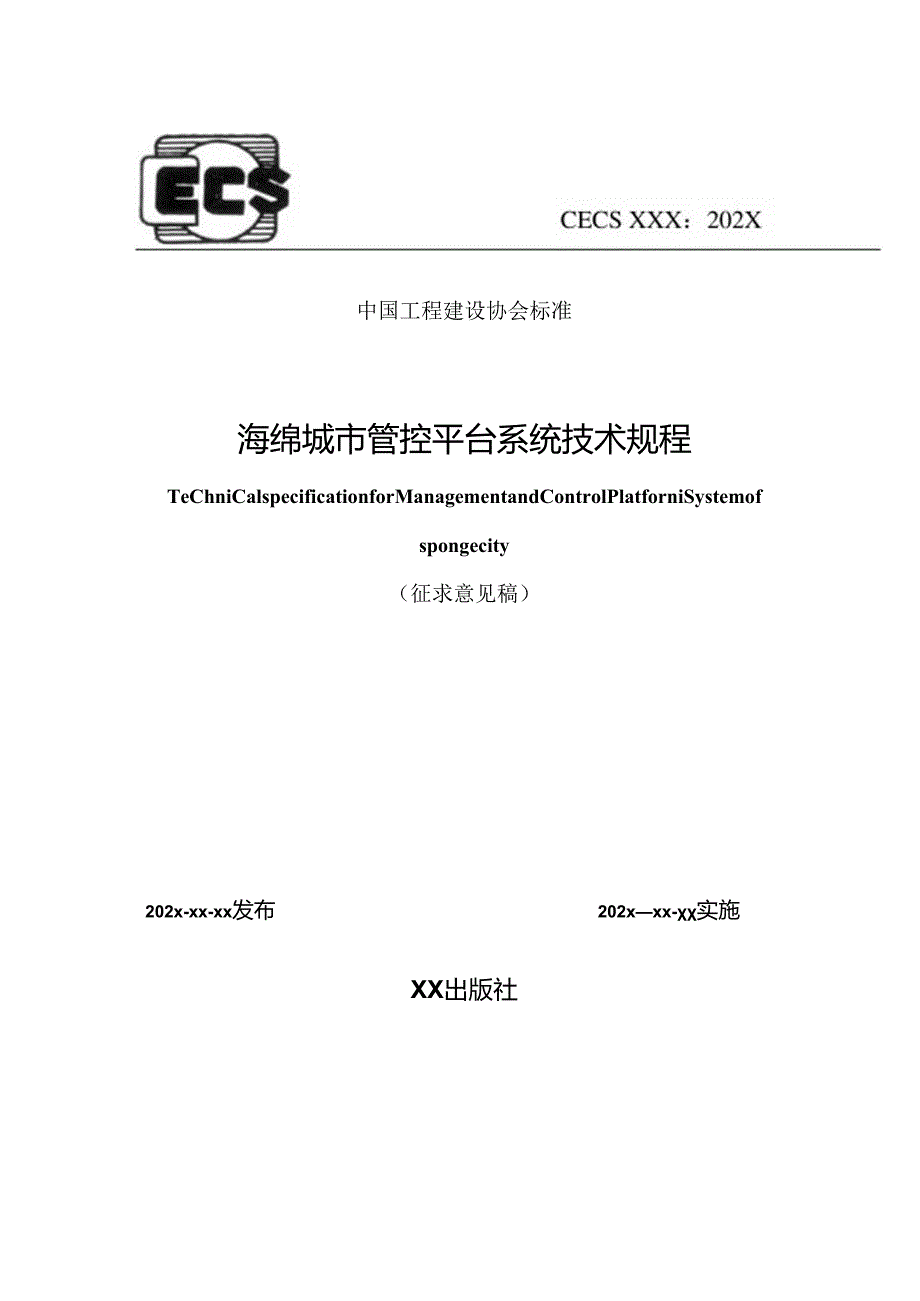

1、中国工程建设协会标准海绵城市管控平台系统技术规程TeChniCalspecificationforManagementandControlPlatforniSystemofspongecity（征求意见稿）202x-xx-xx发布202xxx-实施XX出版社中国工程建设协会标准海绵城市管控平台系统技术规程IechnicalspecificationforManagementandControlPlatformSystemofspongecityM号iXXXX-XXX-202X备案号：X.-202主编单位：北京交通大学批准单位：中国工程建设标准化协会施行日期：2O2X年XX月B202X北京本规程

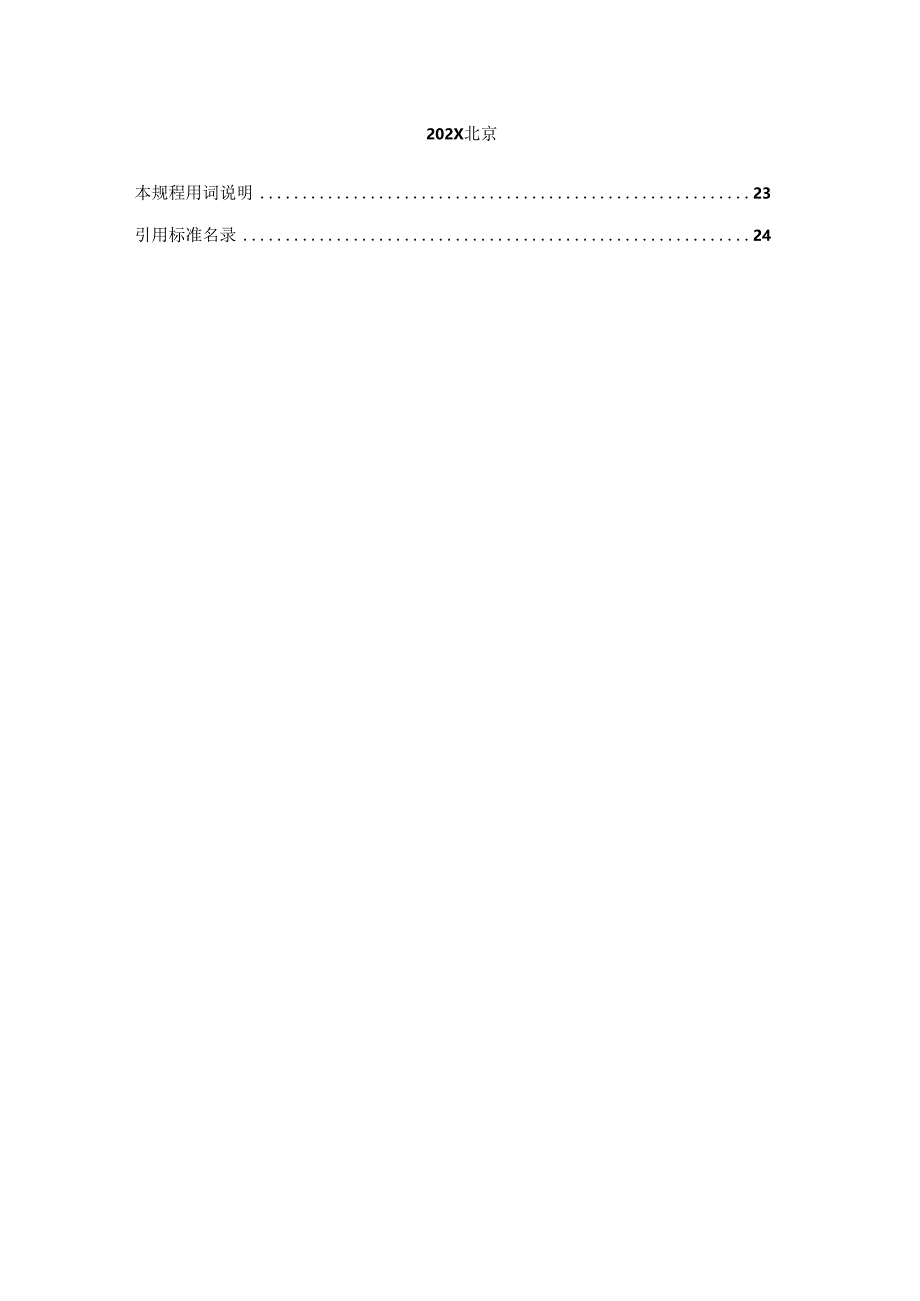

2、用词说明23引用标准名录24Contents1 GeneralProvisions52 Terms63 BasicRequirements74 SystemFrame85 SystemFunction95.1 BasicFunction95.2 AdvancedFunction106 SystemDatabase136.1 GeneralRequirements136.2 DataAcquisition146.3 Dataentry156.4 DatabaseMaintenance157 SystemSecurityandOperatingEnvironment177.1 GeneralReq
3、uirements177.2 Network177.3 SerVer177.4 DisplayDevice177.5 StorageandBackupDevices187.6 MobileDevices187.7 OPeratingSystem187.8 SystemSoftware198 SystemACCePtanCeandMaintenance208.1 SystemImplementation208.2 SystemAcceptance208.3 SystemMaintenance218.4 EmergencyResponse22Explanationofwordinginthisst
4、andard231.istofquotedstandard244.o.为规范海绵城市管控平台搭建，确保平台运行质量，制定本规程。条文说明：国办发（2015）75号文国务院办公厅关于推进海绵城市建设的指导意见提出：通过海绵城市建设，f合采取“渗、滞、转、冷、用、排”等措施，最大限度地减少城市开发建谩对生态环境的影响，将70、的降雨就池消纲和利用。到2020年.城市建成区20%以上的面程达到目标要求：到2030年，城市建成区80%以上的面积达到目标要求。抓紧修订完善与海绵城市建设相关的标准规范,突出海怖城市这设的关健性内容和按术性要求。要集合海绵城市建设的目标和要求绢）制和关工程建谩标准图集和技术
5、导则，指导海端城市建设。本标准的立项符合国搴战略导向,对指导规范行业的t康发展具有十分亚要的作用。1.0.2本规程适用于海绵城市管控平台的搭建和运行。1.03海绵城南管控平台除应符含本标准的规定外，尚应符合国家现行有关标准的规定。2.0.1海绵城市管控平台managementandcontrolplatornofspongecity在海绵城市建设中，X原材料质量、施工质量、工程验收和H常运营进行管理和控制的数据处理平台。2.0.2铺装PermeabIepavement可渗透、滞留和渗排雨水的铺装路面，包括透水混凝土路面、透水沥吉路面和透水破路面。2.0.3开放式调蓄池塘OPenstragefa
6、cilities具有对雨水调节、储蓄的功能，与绿地、广场等空间结合，平时发挥正常的景观、休闲娱乐功能，暴雨产牛.积水时发挥谢茅功能的池埔。3.0.1本规程所涉及的内容为海绵城巾管控平台（以下简称平台）需要录入的材料、施工等技术要求，可在平台中录入的海绵城市专用设施包括但不限于：透水铺装、开放式调蓄池塘、小型单元式调蓄池、大型混凝土调蓄池等雨水“渗、滞、蓄、净、用、排”设施及其部件。3.0.2平台的搭建应与海绵城市建设进度相协调，录入信息逐步完善。为海绵城市的工程施工、质量验收、运营维护提供完整的信息支持.3.0.3平台的搭建应运用大数据技术，使用专业的数据处理软件，模块化管理。建立数据库，应采
7、用加密技术.条文说明：数据保存妥当,防止黑客入侵。3.0.4平台应具有评价功能，对录入的项目进行分类，按不同类别进行等级评价.3.0.5平台应具有预警功能，在施工、质量验收、运营维护过程中通过数据运算处理，对可能出现的问题进行科学判断预测，向施工人员、管理人员发出预警.3.0.6海绵城市管控平台应基于物联网、云计算、大数据、BIM.GIS.人工智能、移动互联网等技术，具右信息集成、数据共享、动态管理、管控可视、交互联动、分析决策等功能。3.0.7海绵城市管控平台的架构、配置应根据海绵城市工程的建设规模、海绵城市设施的种类、运营管理模式等确定。3.0.8海绵城市管控平台应实现与海绵城市设施自动化
8、控制系统、视频监控系统、通信系统等附屈设施子系统的关联协同、统一管理、信息共享和联动控制。3.0.9海绵城市管控平台的建设、运行和维护，除应符合本规程外，尚应符合国家现行的有关标准的规定。条文说明：当同物联网、云计算、大数据、Al人工智能等技术更新非常迅速.管控平台应结合上述技术进行数据采集、入库和运行管控。4系统架构4.0.1海绵城市管控平台的总体建设框架分为基础层、监测层、数据层、和功能层4个部分（图4.0.1）,预警提示运行调度数字慎型应用球设集用II信息汇Jg与展示IINig效果评估一祖础地理信息库1I建设依理数至芹I在任痣测数据库监测层液位监测流是监测雨监测I水质监测wffia暧努盟
9、J达站a备网格设备I移动设备PC线I图4.0.1系统总体架构4.0.2基础层作为海绵城市管控平台正常运行的基本保证，主要包括数据服务器、应用服务器、在线监测设备、网络设备.4.0.3通过在线监测设备，可实现雨量、液位、流量、水质等数据的现场实时采集与传输。4.0.4数据层承栽了所有海绵城市建设的在线监测数据、图形与地图数据、建设管理数据、统计数据。管控平台对项目建设所需的各类数据进行统的存储和管理，以应对各类数据需求和系统需求.4.0.5系统功能根据海绵城市实际建设规模和工作需要,分为基本功能和高级功能。系统基本功能应包括：实时监测、建设管理、信息汇聚与展示、建设效果评估等。高级功能应包括：预
10、警提示、养护巡检、运行调度、数学模型应用等。5系统功能5.1 基本功能5.1.1 实时监测应满足下列要求：1 .构建分层、分类、分区的在线监测与人工采样化验结合的综合监测体系，监测要素涵盖雨量、液位、流量、水质、积水水深等：2 .监视各海绵设施的运行情况，定时刷新：3 .管控平台应能接入并监测各海绵设施、易涝点以及城市水体的视频图像。5.1.2 建设管理应满足下列要求：1 .对海绵城市建设从规划、设计、施工、建设、52收、运营等全过程资料进行记录，形成数字化档案：2 .可杳看项目中各设施类里、描述信息，自下而上统计分析项目工程进度、完成度等信息，仃效监控项目实施的整体情况和实施人员的工作情况，
11、实现工程进度管理。5.1.3 信息汇聚与展示应满足下列要求：1 .应建立地理信息系统，内容包括辖区域内的地形地貌、排水管线、泵站、调蓄池、监测仪表等图形、+标、及属性数据等，基于GIS建设海绵城市一张图，展示整个海绵城市的地块规划图、项目考核图、监测信息图和考核指标图等；2 .基丁一张图，可查看海绵城市的过程数据与实施效果，包括年径流总量控制率、单位面枳控制容积、指标完成情况以及设施信息等：3-可查看具体某项目中1.ID设施的空间布局、控制指标详情及设施监测数据。4 .管理展示历史积水点，易涝区域分布，统计分析平台管辖区域内道路积水深度、范困、时间和退水信息等;5 .展示各管道及附属设施的的基
12、础信息：6 .展示内涝积水及各类事故发牛.后处理的信息；7 .具得数据输入、编辑、维护、更新功能：8 .具备图形及报表的输出、打印功能；9 .能接入其他相关信息系统，实现数据信息共享。5.1.4建设效果评估满足下列要求：I.建立以年径流总量控制率、年径流污染控制率为核心号核指标，井号虐各地块中低影响开发设施的“单位面积控制容积“、下沉式绿地率及其下沉深度、透水铺装率、绿色屋顶率、生物滞留设施率等单项或组合控制指标的海缩城市建设效果评价系统.2 .以详实的监测数据为支撑，以监测、人工填报、系统记录相集合的方式,识别海绵设施的运行规律，统计计算指标变化情况，定量化评估海绵城市建设相关工程的实施效果
13、。3 .考核结果通过一张图进行展示.条文说明：管控平台应当具有对海绵城市的这设、运行效果进行评佶的功能知作用。为职能部门的科学决策提供数据支持。5.2高级功能5.2.1 预警提示满足卜.列要求：1 .阙值监测：对监测值进行上下限设定，当监测值大丁设定值时，则发出警报:2 .接入降雨预警信息接口，当收到降雨预警信息后，则发出预警提示：3 .当远程装置通讯状况异常时，实施瞽报显示；4 .对海绵设施的故障进行报警：5 .当设备的连续运转时间大于设定值时，则发出警报。依据设备累计运转时间、累计启动、停止次数，作为维修和检查指南，发HI维修提示；6 .警报发生时，通过闪动、图标颜色改变等方式显示稹警信息
14、：7 .运用数学模型，结合降雨预报和实时监测，对积水、内涝风险、管网运条文说明：管控平台应当运用GIS、BIM寻手段对海绵城市的建设和运行进行管按。为职能部门的科学决融提供数据支持。2,各数学模型实现与管网地理信息系统应无Sl连接：3 .城市内涝模型应建立城市地面二维水动力模型和排水管网维水动力模型，基于降雨频率实现城市积水内涝风险分析和预警预报；4 .管网健康度评价模型应实现管网实时运行态势分析、管网结构健康评价和管网缺陷诊断等；5 .河道水动力模型应建立包括城市河道、湖泊及闸泵等水工建筑物的一维水动力模型，实现河道、湖泊水位预警预报。6 .数学模型应定期进行维护，与管网新建、修笼、和更新改
15、造同步。应根据模型精度和管网建设情况，制定相应的数学模型维护更新制度.4 .用户手册内容应全面详细、易于理解：5 .人机界面宜简洁、美观、实用，风格相对一致，并应采用荷体中文。6.1.5系统数据库可移植性应符合下列规定：1 .应具有可适应不同运行环境的能力2 .依据用户安装手册,应能在指定环境中成功安装：3 .软件的运行不应影响其他同时运行软件的运行结果。4 .系统可拓展性应符合下列规定：5 .服务功能间应采用粗粒度衔接：6 .应采用成熟的数据库及语言：7 .预留扩展接口应采用成熟通用的技术：8 .宜采用中间件的关联应用与服务。条文说明：管按平台应当具有数据安全防护功能，确保采集入瘴效据的安全性,防止第客箸入侵、泄露造成坏的影响和损失。6.2数据采集6.2.1 系统采集自然地理数据应包括降雨量、河流水系断面水位流量等。6.2.2 系统采集海绵城市系统数据应包括空间数据、属性数据和运
