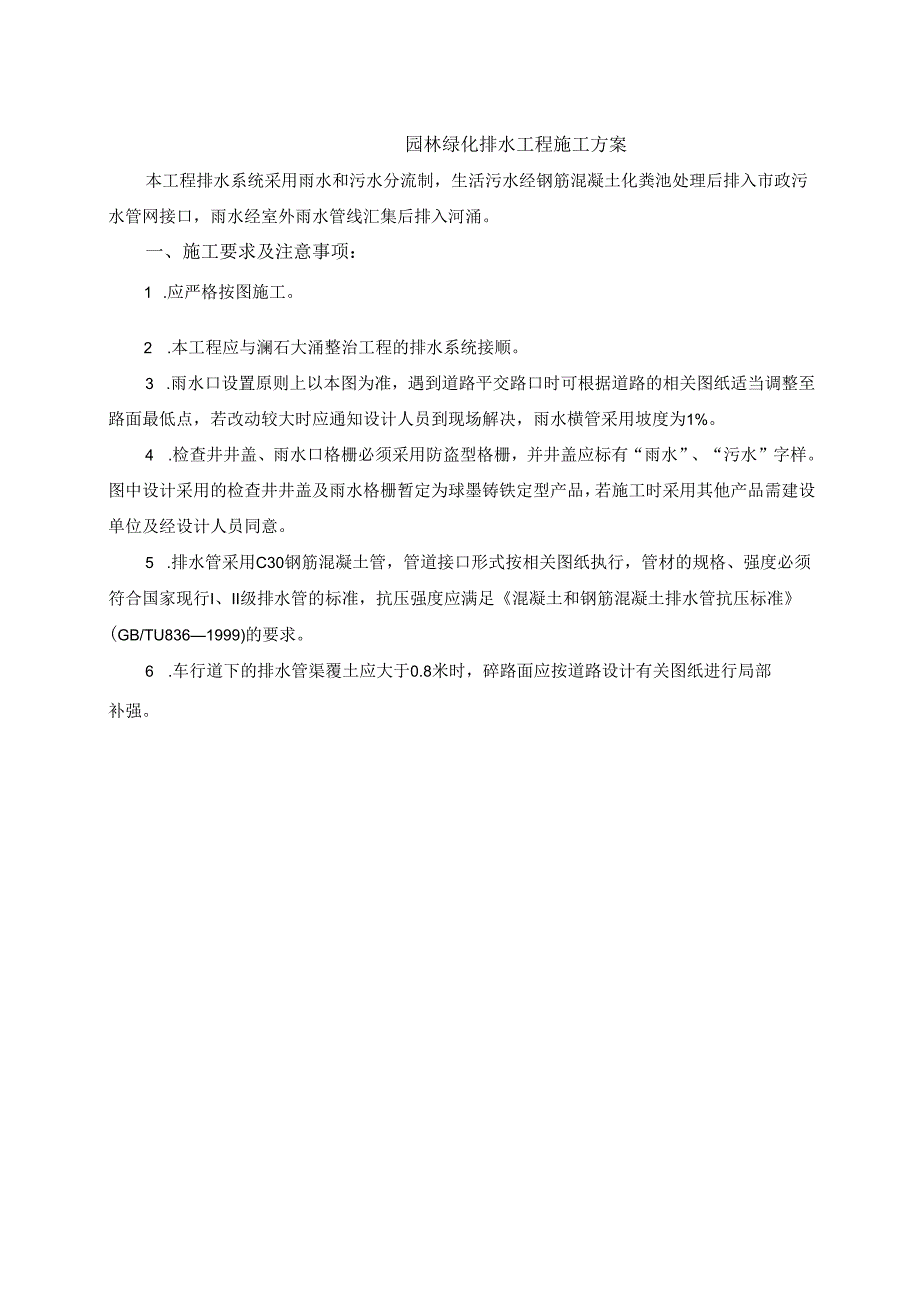

1、园林绿化排水工程施工方案本工程排水系统采用雨水和污水分流制,生活污水经钢筋混凝土化粪池处理后排入市政污水管网接口,雨水经室外雨水管线汇集后排入河涌。一、施工要求及注意事项:1 .应严格按图施工。2 .本工程应与澜石大涌整治工程的排水系统接顺。3 .雨水口设置原则上以本图为准,遇到道路平交路口时可根据道路的相关图纸适当调整至路面最低点,若改动较大时应通知设计人员到现场解决,雨水横管采用坡度为1%。4 .检查井井盖、雨水口格栅必须采用防盗型格栅,并井盖应标有“雨水”、“污水”字样。图中设计采用的检查井井盖及雨水格栅暂定为球墨铸铁定型产品,若施工时采用其他产品需建设单位及经设计人员同意。5 .排水管

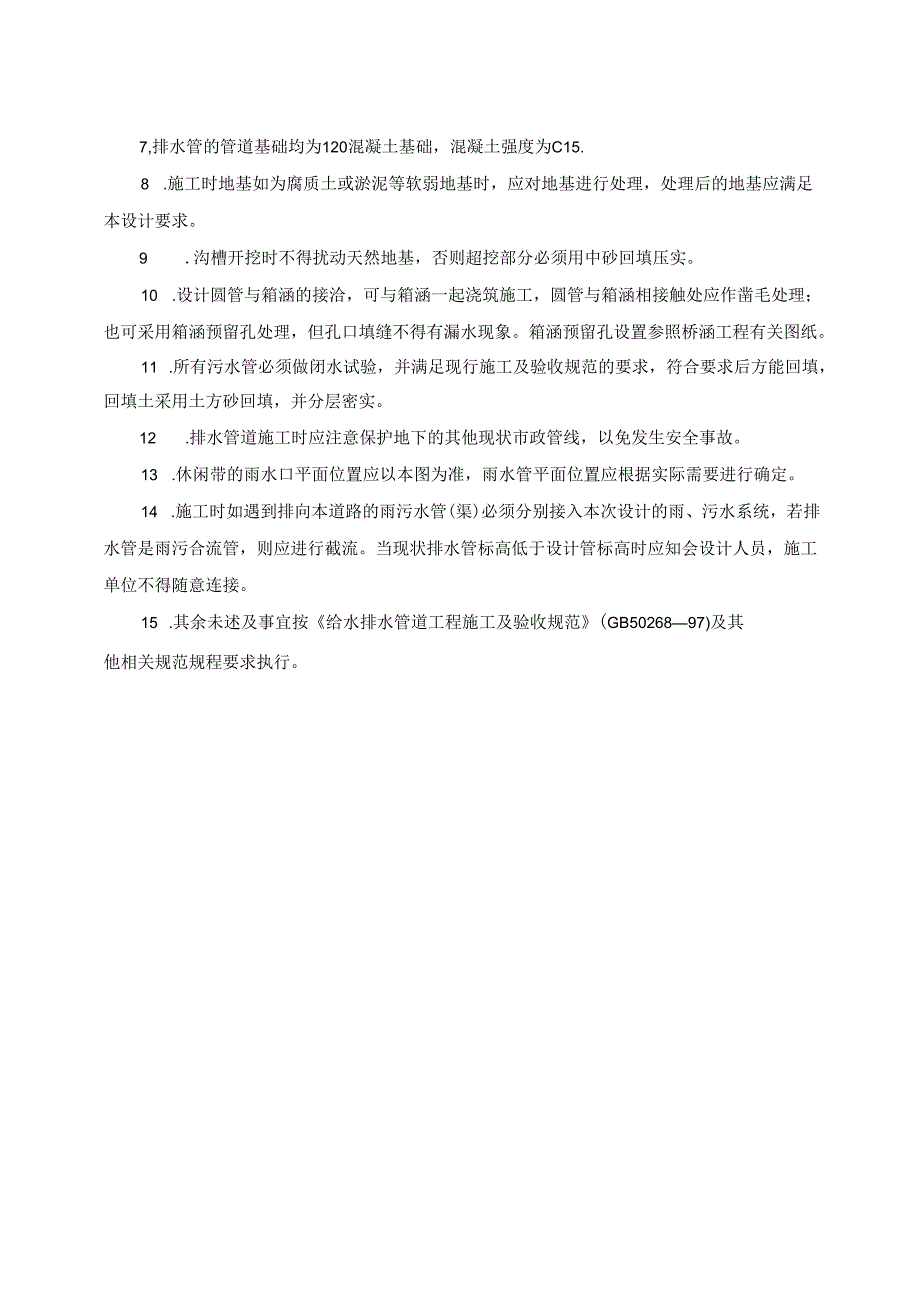

2、采用C30钢筋混凝土管,管道接口形式按相关图纸执行,管材的规格、强度必须符合国家现行I、II级排水管的标准,抗压强度应满足混凝土和钢筋混凝土排水管抗压标准(GB/TU8361999)的要求。6 .车行道下的排水管渠覆土应大于0.8米时,碎路面应按道路设计有关图纸进行局部补强。7,排水管的管道基础均为120混凝土基础,混凝土强度为C15.8 .施工时地基如为腐质土或淤泥等软弱地基时,应对地基进行处理,处理后的地基应满足本设计要求。9 .沟槽开挖时不得扰动天然地基,否则超挖部分必须用中砂回填压实。10 .设计圆管与箱涵的接洽,可与箱涵一起浇筑施工,圆管与箱涵相接触处应作凿毛处理;也可采用箱涵预留孔

3、处理,但孔口填缝不得有漏水现象。箱涵预留孔设置参照桥涵工程有关图纸。11 .所有污水管必须做闭水试验,并满足现行施工及验收规范的要求,符合要求后方能回填,回填土采用土方砂回填,并分层密实。12 .排水管道施工时应注意保护地下的其他现状市政管线,以免发生安全事故。13 .休闲带的雨水口平面位置应以本图为准,雨水管平面位置应根据实际需要进行确定。14 .施工时如遇到排向本道路的雨污水管(渠)必须分别接入本次设计的雨、污水系统,若排水管是雨污合流管,则应进行截流。当现状排水管标高低于设计管标高时应知会设计人员,施工单位不得随意连接。15 .其余未述及事宜按给水排水管道工程施工及验收规范(GB5026

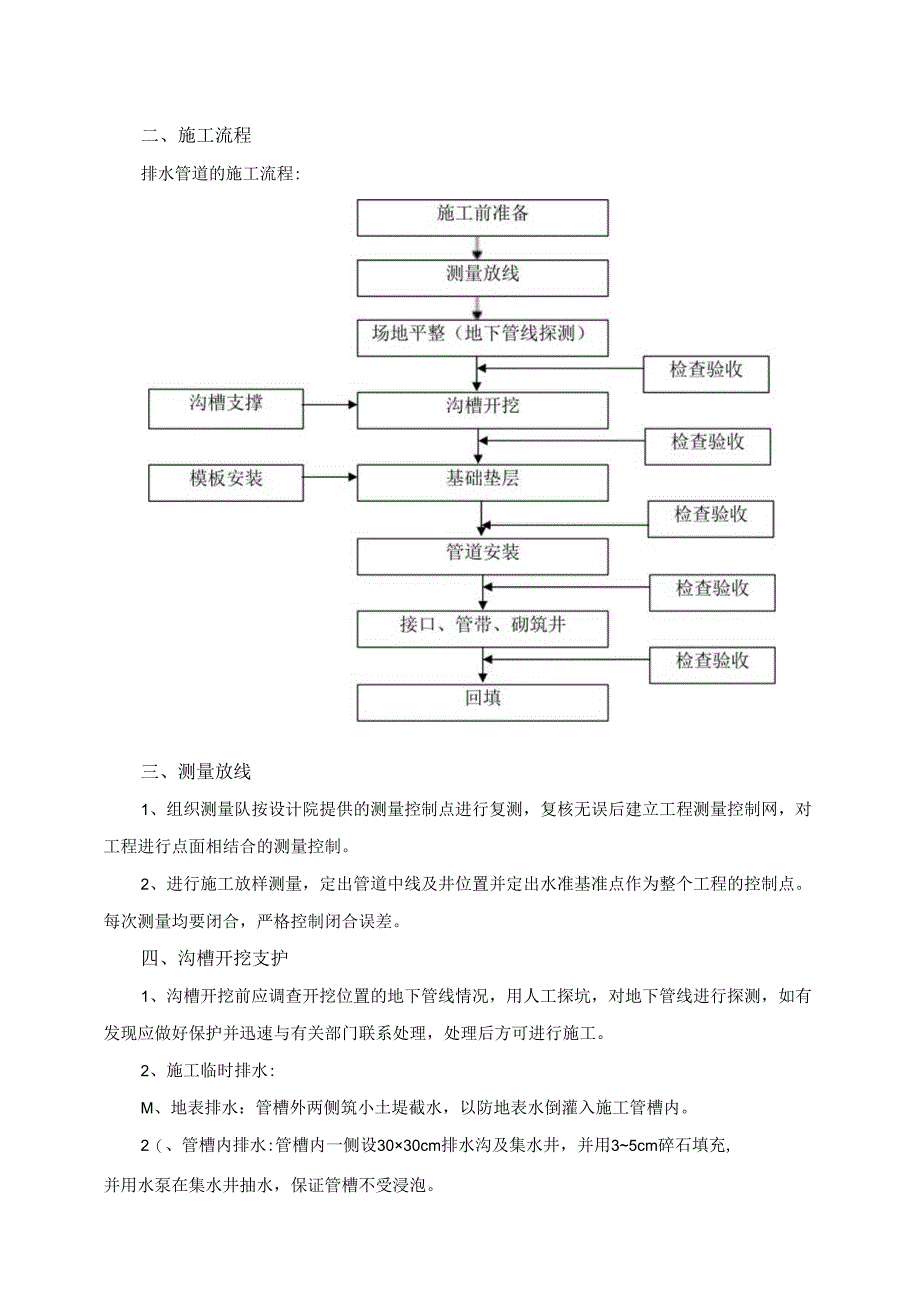

4、897)及其他相关规范规程要求执行。二、施工流程排水管道的施工流程:三、测量放线1、组织测量队按设计院提供的测量控制点进行复测,复核无误后建立工程测量控制网,对工程进行点面相结合的测量控制。2、进行施工放样测量,定出管道中线及井位置并定出水准基准点作为整个工程的控制点。每次测量均要闭合,严格控制闭合误差。四、沟槽开挖支护1、沟槽开挖前应调查开挖位置的地下管线情况,用人工探坑,对地下管线进行探测,如有发现应做好保护并迅速与有关部门联系处理,处理后方可进行施工。2、施工临时排水:M、地表排水:管槽外两侧筑小土堤截水,以防地表水倒灌入施工管槽内。2(、管槽内排水:管槽内一侧设3030cm排水沟及集水

5、井,并用35cm碎石填充,并用水泵在集水井抽水,保证管槽不受浸泡。3、沟槽开挖用挖掘机进行,人工配合进行开挖。沟槽开挖土方用自卸汽车外运弃土。在开挖前,沟槽的断面、开挖的次序和堆土的位置由现场施工员向司机及土方工详细交底。在挖土过程中管理人员应在现场指挥并应经常检查沟槽的净空尺寸和中心位置,确保沟槽中心偏移符合规范要求。为保证槽底土壤不被扰动或破坏,在用机械挖土时为防上超挖,挖至设计标高前30cm时用人工开挖,检修平整。开挖要保证连续作业,衔接工序流畅,分段开挖,每段长约20m,以减少塌方或破坏土基,减少意外事故。4、沟槽支护工程地质条件相对较好地层,可以直接开挖,若土质相对较差或容量受地下水

6、影响的地段可采用板桩加支撑的支护结构,若施工条件许可,也可采用放坡与板桩加内撑相结合的施工方案;具体施工过程中应分层、分段开挖,同时管基槽内分段设集水坑,以疏解基槽内地下水,以保证施工的正常进行。若放坡或板桩加内撑等方案不能解决施工中的问题,必要时,特殊地段还可采用拉森钢板桩支护,以保证施工安全。基坑支护形式参见下图示:图(1):放坡直接开挖适合于工程地质条件相对较好地层,两边开挖场地无限制地段;图(2):钢板桩加支撑的支护结构原地面水平挡板B+(0.81.2)钢板班/适合于土质相对较差或容量受地下水影响的地段或两边施工受限制地段。图(3):单边放坡开挖、另一边打设钢板桩加支撑支护B+(0.8

7、1.2)适合于地质条件相对较好地层,同时单边施工场地受限制、另一边比较开宽地段。钢板桩入土深度按基坑深度、土质情况等因素而定,一般为24米。钢板桩横撑采用22#槽钢或圆木。如采用圆木,圆木长度一般比未打紧前空间稍长2-6cm(视土质软硬及挡土板后至土壁的空间宽窄而定)以使圆木打入后支撑紧密。若横撑长度较短,可在两端或一端加木块垫楔后打紧,并用钉把垫木与横撑钉牢。横撑顺沟槽方向的间距,一般为2m左右。部分挖深过大的地段,视土质情况可增加一层或多层横撑,层距1.8米。横撑宜用10-12cm原木,亦可采用型钢及活动钢支撑替代。凡爆裂和弯曲过大的木材不得用作支撑使用。横撑的层次及标高应考虑装管、砌筑等

8、操作的方便。如因装管或砌筑的需要将横撑转换,则必须按照先撑后拆的原则,逐步转换。5、管沟开挖宽度按下式计算:B=Dl+2(bl+b2+b3)式中B:管道沟底部的开挖宽度(mm);D1:管道结构的外缘宽度(mm);bl:管道一侧的工作面宽度(mm),参巧下表采用;b2:管道一侧的支撑厚度,可按150-200mm;b3:现场浇筑砂或钢筋砂管渠一侧模板的厚度(mm)。管道一侧的工作面宽度(mm)管道结构的外缘宽度Dlbl:管道一侧的工作面宽度(mm)非金属管道金属管道Dl500400300500Dl10005004001000Dl15006006001500Dl3000800800注(1)槽底需设排

9、水时,工作宽度bl应适当增加;(2)管道有现场施工的外防水层时,每侧工作宽度宜取800mm。6、沟槽允许偏差开挖沟槽允许偏差按照市政排水管渠工程质量评定标准CJJ3-90表3.1.3的规定执行五、垫层、磴基础施工1、基础施工前应对基底承载力进行检测,如果基底承载力小于100kPa,则应及时会知设计人员进行处理后方可进行下一步施工。2、测量中心轴线,标高,并放出基础边线。在沟底设置水平小木桩,桩顶标高为管道平基混凝土面的标高。3、碎石垫层应先将碎石、砂拌匀然后铺设,铺筑时应边铺边检平,并用平板振动器在垫层面上予以振动压实。4、按照测出的基础边线安装平基侧模板,模板内外打撑钉牢,并在模板内侧弹线控

10、制混凝土浇筑高度。5、模板安装时要注意板面平整,拼缝严密,模板与碎相接触的表面应涂扫脱模剂以利模板的拆除。6、平基浇筑碎时应严格按水平控制桩取面,振捣密实。浇筑时注意在管中线至两侧各20Cm左右取平,其余可留粗糙面以便和管座混凝土接合。浇筑管基碎时应预留后浇段。7、质量标准:(1)、保证项目:基础碎强度满足设计要求,平基面须符合高程及纵坡设计要求,井位基础碎符合设计井底高程。(2)、排水管平基和管座的基本项目及允许偏差项目见下表:序号项目允许偏差检查频率检验方法范围点数1混凝土抗压强度在合格标准之内100m1组试件强度2垫层中线每侧宽度不小于设计规定IOm2挂中心线用尺量每侧计一点局程O,-1

11、5mmIOm1用水准仪测量3平基中线每侧宽度+10mm,OIOm2挂中心线用尺量每侧计一占八、高程0,-15mmIOm1用水准仪测量4蜂窝面积1%两井之间(每侧面)1用尺量蜂窝总面积六、管道安装1、下管前,要清理管坑内杂物,碎平基要清洗干净,然后在平基上弹放管道中线,复核平基面标高。2、采用吊车下管,下管时应将管道排好,然后对线校正,严格控制中线和标高,对中方法采用中心线法和边线法。承插式管在安装时,应备有厚度为(承口外径一管有外径)/2的碎垫块将管身垫高,然后在承口下部铺上接口砂浆,再将管插入承口,然后对线校正,垫稳管身。3、管道稳定后应再复核一次流水位高程,符合设计标高后方可进行下一工序。

12、4、质量标准:(1)、保证项目:管道安装时,表面必须顺直,管子接口平顺,符合设计流水位高程。、基本项目:管底不得倒流水,缝宽应均匀,管道内不得有泥土、砖石、砂浆、木块等杂物。管材不得有裂缝、破损。、安管允许偏差及检验方法如下表:序号项目允许偏差mm检验频率检验方法范围点数1轴线偏位50两井之间2用经纬仪测2管内底高程103用水准仪测量3邻管内底错口D1OOO5注:(l).DV700mm时,其相邻管内底错口在施工中自检,不计点。16 ).表中D为管径。七、接口、管带本工程管道接口形式主要有橡胶密封圈接口或油浸麻丝接口、水泥砂浆抹带接口。主要施工工艺如下:1、水泥砂浆抹带接口管道就位前对抹带宽度范

13、围内管壁先凿毛,抹带前,先刷净润湿凿毛部分,再用水泥砂浆抹带。水泥砂浆的配合比必须满足施工技术规范要求。当排水管管径1200DN800时,用1:2水泥砂浆在管内勾缝;D135O时,用膨胀水泥在管内勾缝。管道抹带前应将管口周围清理干净并凿毛,充分湿润。抹接完成后必须以湿润麻袋覆盖保养,并定期淋水,保养不少于3天。抹带接口质量标准:(1)、保证项目:接口应平直,环形间隙应均匀,灰口应整齐、密实、饱满,不得有裂缝。抹带接口应表面平整、密实,不得有间断和裂缝、空鼓等。、基本项目:管道接口要凿毛、清洗干净、钢筋绑扎要牢固,符合设计要求。、抹带接口允许偏差及检验方法见下表:序号项目允许偏差(mm)检验频率

14、检验方法范围点数1宽度+5,0两井之间2用尺量2厚度+5,0两井之间2用尺量2、油浸麻丝填塞:将油麻加工成麻辫,其麻辫直径为接口环形间隙的1.5倍,其长度为接口环形间隙周长,并稍有搭接。油麻填打程序为:将承插口用毛刷刷净T用铁牙将接口间隙背匀一用麻签将油麻塞入接口一开始锤打第一圈油麻,打麻一签挨一签打,打实后再卸铁牙,然后再填23圈油麻,打法同上,填塞时要注意将油麻接头错开。3、橡胶圈的填塞下管将胶圈套在插口上,然后用毛刷将承插口工作面清洗干净,对好管口用,用铁牙背好环形间隙,再自下而上移滚至承口水线,再分23遍将胶圈打至插口小台,当插口无小台时,胶圈打至距插口边缘12厘米为止,以防胶圈掉入管

15、缝。八、进水井、检查井的砌筑1、砌筑各种井前必须将基础面先洗涮干净,并定出中心点,划上砌筑位置及标出砌筑高度,便于操作人员掌握。2、砌筑检查圆井应挂线校核井内径及圆度,收口段高度应事先确定,可按规定每皮砖缩入2cm,即每圈缩入4cm计算,砌一皮砖必须检查一次,看有无偏差。圆井井身及其收口段,必须避免上下层砖对缝。3、检查井内壁用1:2水泥砂浆批荡2cmo考虑到井外工作位置狭窄,操作较为困难,应砌筑到50-70cm就批荡一次,以后随砌随批;井内壁批荡考虑到排水的配合,流槽的砌筑和批荡,宜在砌筑后立即进行,批荡前必须复测井底高程。4、保证项目:、井底、井面的标高要准确,井身尺寸要符合设计要求。(2)、圆井应挂井中心线校核井内
