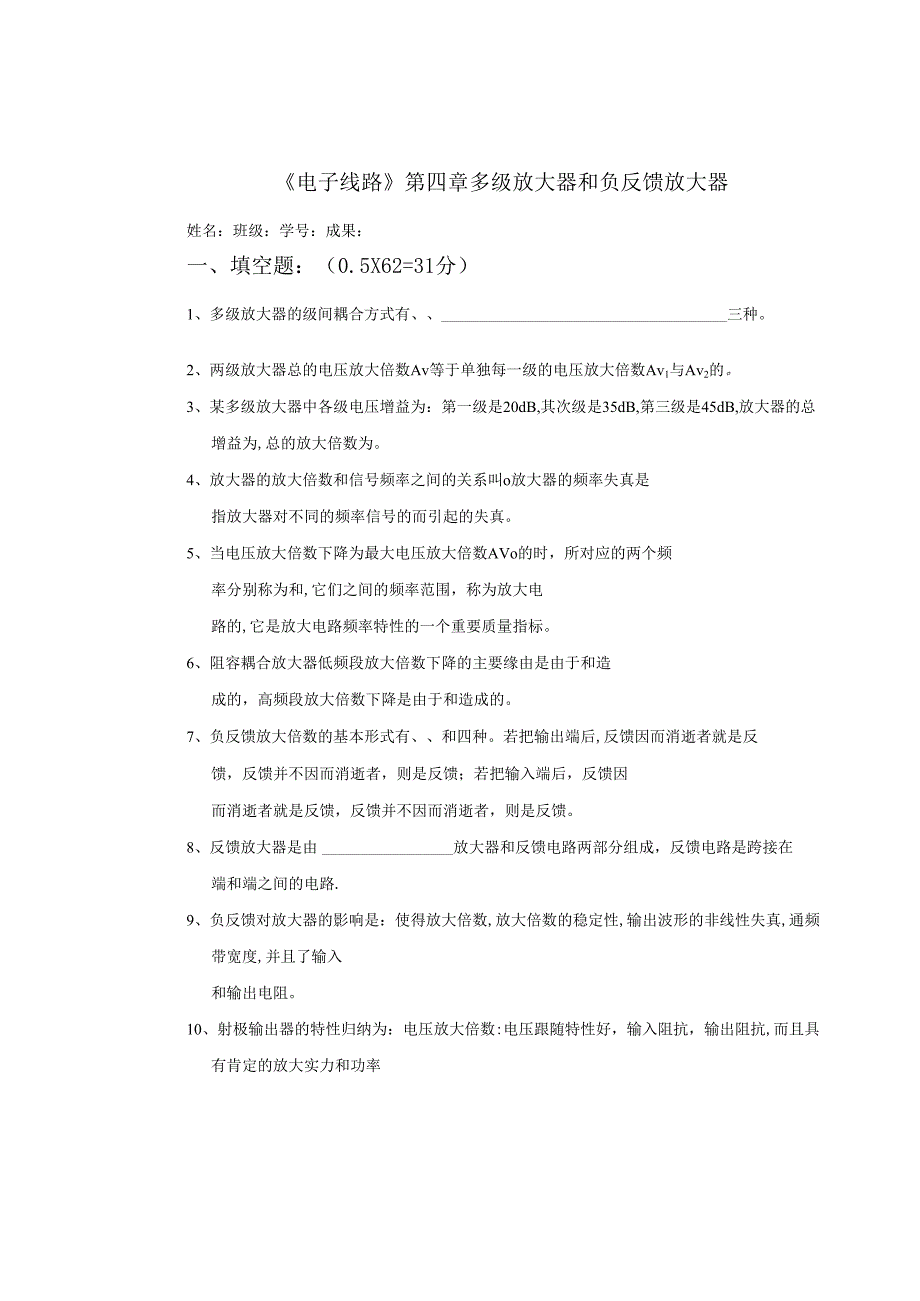

1、电子线路第四章多级放大器和负反馈放大器姓名：班级：学号：成果：一、填空题：（0.5X62=31分）1、多级放大器的级间耦合方式有、三种。2、两级放大器总的电压放大倍数Av等于单独每一级的电压放大倍数Av1与Av2的。3、某多级放大器中各级电压增益为：第一级是20dB,其次级是35dB,第三级是45dB,放大器的总增益为,总的放大倍数为。4、放大器的放大倍数和信号频率之间的关系叫o放大器的频率失真是指放大器对不同的频率信号的而引起的失真。5、当电压放大倍数下降为最大电压放大倍数AVo的时，所对应的两个频率分别称为和,它们之间的频率范围，称为放大电路的,它是放大电路频率特性的一个重要质量指标。6、
2、阻容耦合放大器低频段放大倍数下降的主要缘由是由于和造成的，高频段放大倍数下降是由于和造成的。7、负反馈放大倍数的基本形式有、和四种。若把输出端后,反馈因而消逝者就是反馈，反馈并不因而消逝者，则是反馈；若把输入端后，反馈因而消逝者就是反馈，反馈并不因而消逝者，则是反馈。8、反馈放大器是由放大器和反馈电路两部分组成，反馈电路是跨接在端和端之间的电路.9、负反馈对放大器的影响是：使得放大倍数,放大倍数的稳定性,输出波形的非线性失真,通频带宽度,并且了输入和输出电阻。10、射极输出器的特性归纳为：电压放大倍数:电压跟随特性好，输入阻抗，输出阻抗,而且具有肯定的放大实力和功率放大实力。射极输出器的反馈类

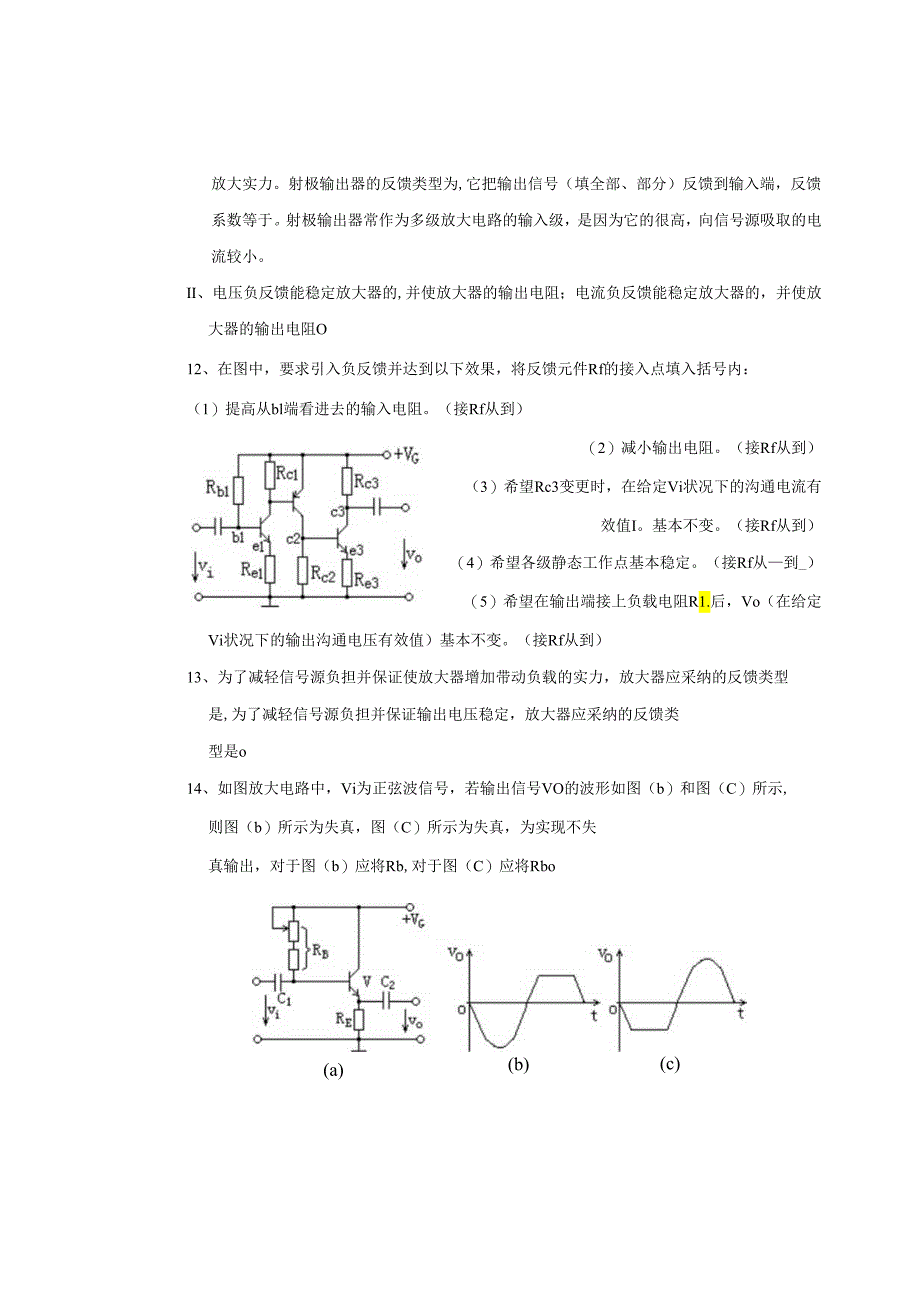

3、型为,它把输出信号（填全部、部分）反馈到输入端，反馈系数等于。射极输出器常作为多级放大电路的输入级，是因为它的很高，向信号源吸取的电流较小。II、电压负反馈能稳定放大器的,并使放大器的输出电阻；电流负反馈能稳定放大器的，并使放大器的输出电阻O12、在图中，要求引入负反馈并达到以下效果，将反馈元件Rf的接入点填入括号内：（1）提高从bl端看进去的输入电阻。（接Rf从到）（2）减小输出电阻。（接Rf从到）（3）希望Rc3变更时，在给定Vi状况下的沟通电流有效值I。基本不变。（接Rf从到）（4）希望各级静态工作点基本稳定。（接Rf从到_）（5）希望在输出端接上负载电阻R1.后，Vo（在给定Vi状况下

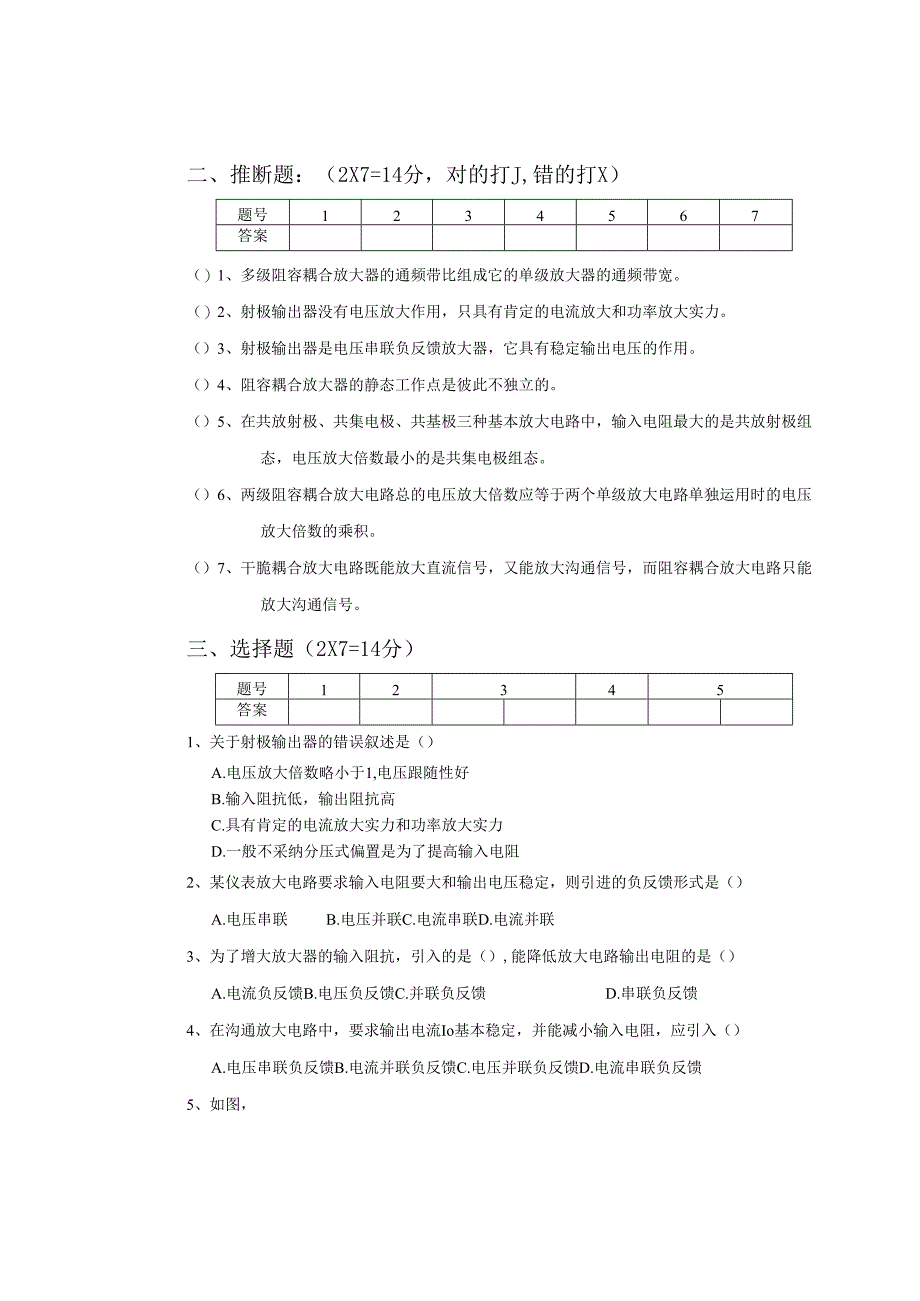

4、的输出沟通电压有效值）基本不变。（接Rf从到）13、为了减轻信号源负担并保证使放大器增加带动负载的实力，放大器应采纳的反馈类型是,为了减轻信号源负担并保证输出电压稳定，放大器应采纳的反馈类型是o14、如图放大电路中，Vi为正弦波信号，若输出信号VO的波形如图（b）和图（C）所示,则图（b）所示为失真，图（C）所示为失真，为实现不失真输出，对于图（b）应将Rb,对于图（C）应将Rbo(a)(b)(c)二、推断题：（2X7=14分，对的打J,错的打X）题号1234567答案（）1、多级阻容耦合放大器的通频带比组成它的单级放大器的通频带宽。（）2、射极输出器没有电压放大作用，只具有肯定的电流放大和功
5、率放大实力。（）3、射极输出器是电压串联负反馈放大器，它具有稳定输出电压的作用。（）4、阻容耦合放大器的静态工作点是彼此不独立的。（）5、在共放射极、共集电极、共基极三种基本放大电路中，输入电阻最大的是共放射极组态，电压放大倍数最小的是共集电极组态。（）6、两级阻容耦合放大电路总的电压放大倍数应等于两个单级放大电路单独运用时的电压放大倍数的乘积。（）7、干脆耦合放大电路既能放大直流信号，又能放大沟通信号，而阻容耦合放大电路只能放大沟通信号。三、选择题（2X7=14分）题号12345答案1、关于射极输出器的错误叙述是（）A.电压放大倍数略小于1,电压跟随性好B.输入阻抗低，输出阻抗高C.具有肯定
6、的电流放大实力和功率放大实力D.一般不采纳分压式偏置是为了提高输入电阻2、某仪表放大电路要求输入电阻要大和输出电压稳定，则引进的负反馈形式是（）A.电压串联B.电压并联C.电流串联D.电流并联3、为了增大放大器的输入阻抗，引入的是（）,能降低放大电路输出电阻的是（）A.电流负反馈B.电压负反馈C.并联负反馈D.串联负反馈4、在沟通放大电路中，要求输出电流Io基本稳定，并能减小输入电阻，应引入（）A.电压串联负反馈B.电流并联负反馈C.电压并联负反馈D.电流串联负反馈5、如图，（I）推断极间反馈类型正确的是（）A.电压并联负反馈B.电流并联负反馈C.电压并联正反馈D.电流并联正反馈（2）极间反馈
7、对放大器的影响，正确的是（）A.能稳定静态工作点，增加电压放大倍数的稳定性，减小输入电阻B.使放大器不稳定，可能产生自激振荡C.能稳定静态工作点，提高输入电阻，稳定放大器的输出电压D.能稳定放大器的输出电流，减小输入电阻，但放大器带动负载实力减小四、计算题（41分）1、已知射极跟随器的各元件参数如图，Rn=58kdR2=32k,Rb=100k,Rh=2k,Rl=2R,Vg=+12V,=50,试：（1）画出直流通路和沟通通路；（2）求出静态工作点；（3）求出电压放大倍数Av；（4）求出输入电阻和输出电阻。2、如图两级放大电路中，已知RB=I20kdR=90k,R2=2Ok,REl=IOkdRe2
8、=1.5k,Rc=3k,R=3k,Vg=+12V,1=2=80,试（1）画出直流通路并求前、后级的静态工作点，设Vbeq=O.6V；（2）画出放大电路的沟通通路；（3）求各级电压放大倍数和总的电压放大倍数；（4）求输入电阻和输出电阻。3、两级放大器如图所示，已知VBE=O7V,B=B2=100,bb=100Q,Vg=+18V,R=15kQ,RB2=9k,Rc=2k,R=4k,RB=461k。，R2=4kC,R1.=6k。，求（1）画出直流通路并求前、后级的静态工作点；（2）画出放大电路的沟通通路：（3）求各级电压放大倍数和总的电压放大倍数；（4）求输入电阻和输出电阻。4、在图示两级阻容耦合放大器中，已知RBI=I（M）kC,R2=24k,R3=33k,Rb4=6.8kQ,Rc=15k,Rc2=7.5k,Rei=5.Ik,RE2=2kO,R.=5kQ,C=C2=C3=5OF,Cei=Cei=100uF,=60,2=50,Vg=20V,VBEl=VBE2=0.6V,试求（1）前、后级的静态工作点；（2）画出沟通通路；（3）总的电压放大倍数；（4）放大器的输入电阻和输出电阻。
