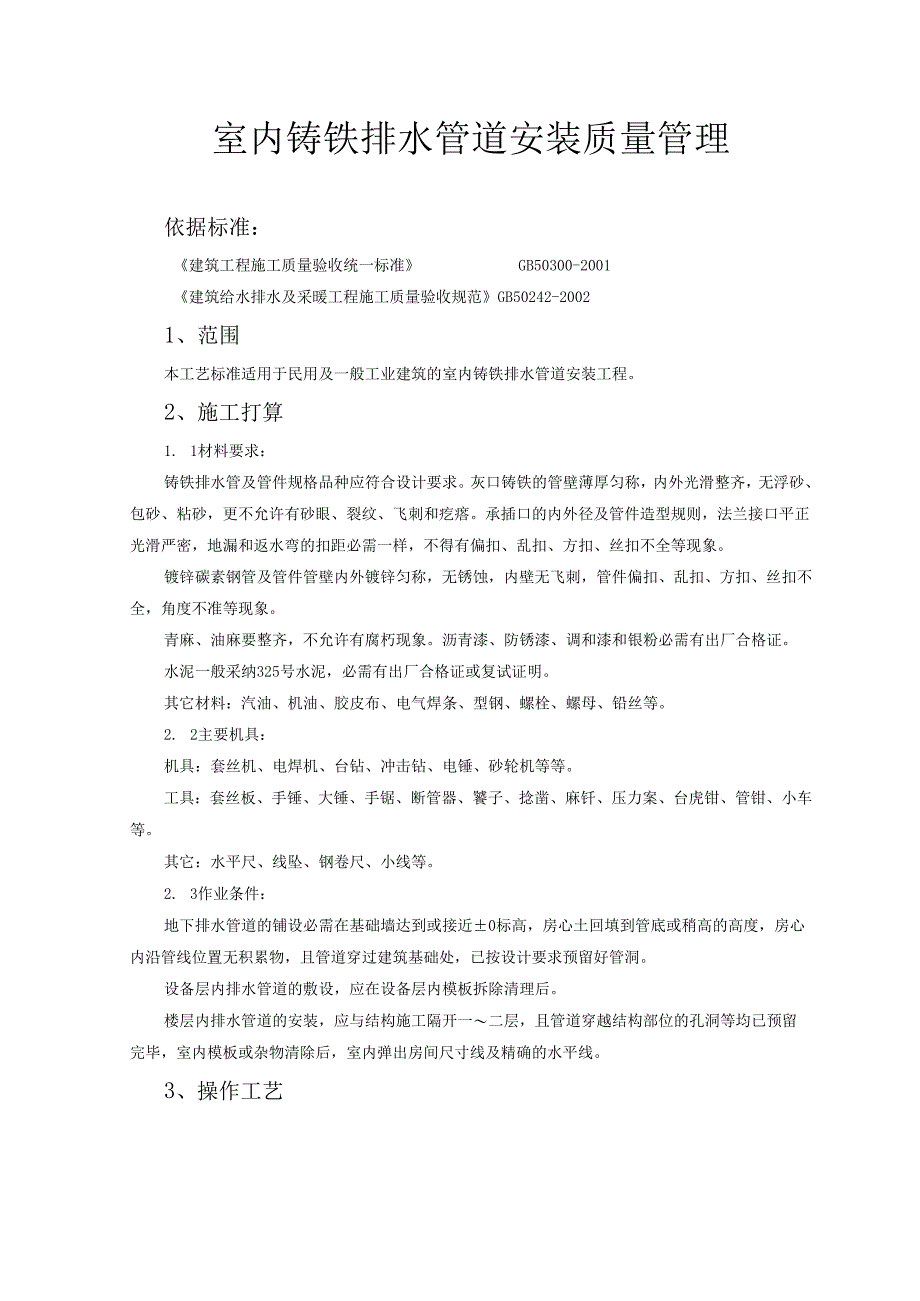

1、室内铸铁排水管道安装质量管理依据标准：建筑工程施工质量验收统一标准GB50300-2001建筑给水排水及采暖工程施工质量验收规范GB50242-20021、范围本工艺标准适用于民用及一般工业建筑的室内铸铁排水管道安装工程。2、施工打算1. 1材料要求：铸铁排水管及管件规格品种应符合设计要求。灰口铸铁的管壁薄厚匀称，内外光滑整齐，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件造型规则，法兰接口平正光滑严密，地漏和返水弯的扣距必需一样，不得有偏扣、乱扣、方扣、丝扣不全等现象。镀锌碳素钢管及管件管壁内外镀锌匀称，无锈蚀，内壁无飞刺，管件偏扣、乱扣、方扣、丝扣不全，角度不准
2、等现象。青麻、油麻要整齐，不允许有腐朽现象。沥青漆、防锈漆、调和漆和银粉必需有出厂合格证。水泥一般采纳325号水泥，必需有出厂合格证或复试证明。其它材料：汽油、机油、胶皮布、电气焊条、型钢、螺栓、螺母、铅丝等。2. 2主要机具：机具：套丝机、电焊机、台钻、冲击钻、电锤、砂轮机等等。工具：套丝板、手锤、大锤、手锯、断管器、饕子、捻凿、麻钎、压力案、台虎钳、管钳、小车等。其它：水平尺、线坠、钢卷尺、小线等。2. 3作业条件：地下排水管道的铺设必需在基础墙达到或接近0标高，房心土回填到管底或稍高的高度，房心内沿管线位置无积累物，且管道穿过建筑基础处，已按设计要求预留好管洞。设备层内排水管道的敷设，应

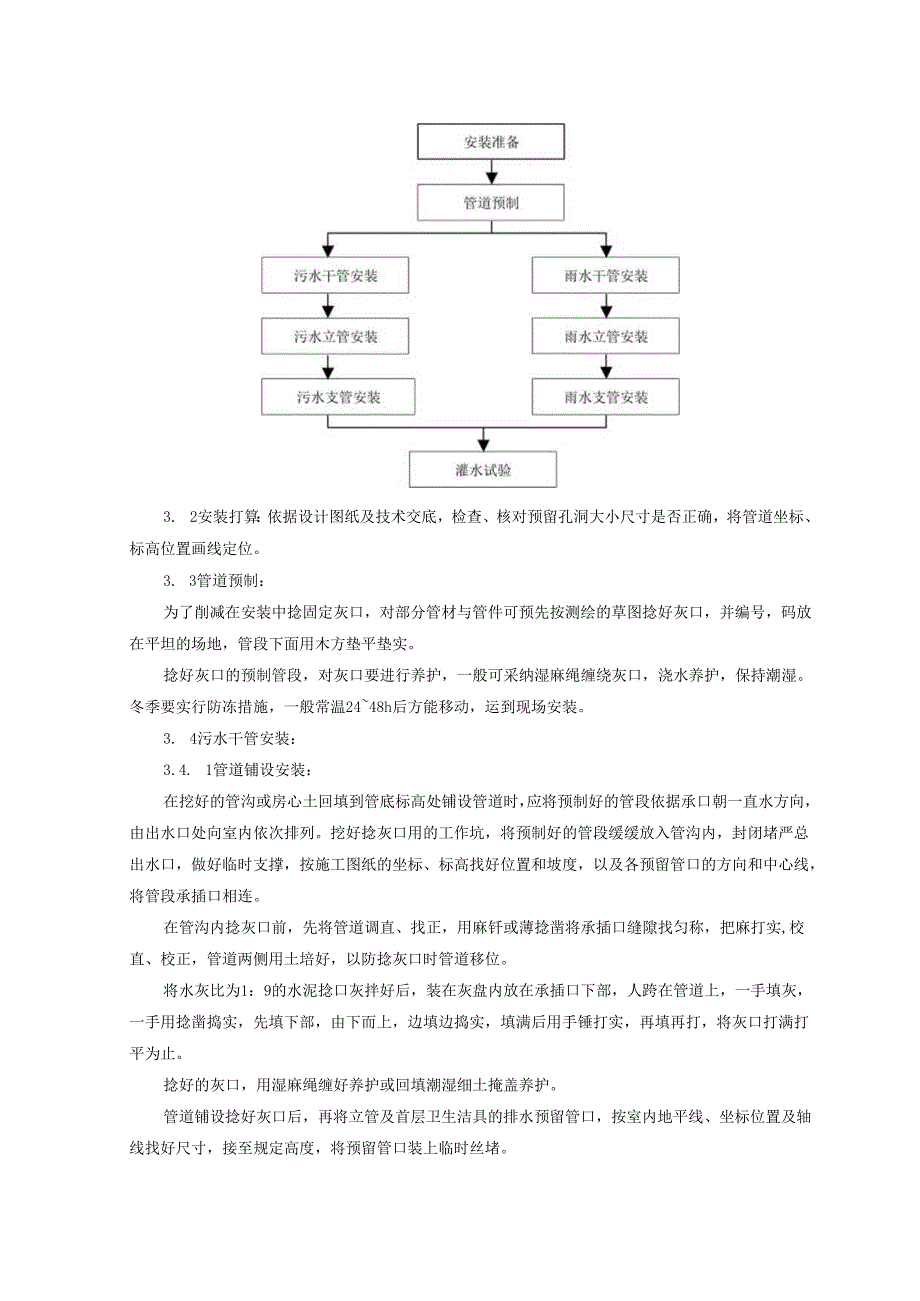

3、在设备层内模板拆除清理后。楼层内排水管道的安装，应与结构施工隔开一二层，且管道穿越结构部位的孔洞等均已预留完毕，室内模板或杂物清除后，室内弹出房间尺寸线及精确的水平线。3、操作工艺3. 2安装打算：依据设计图纸及技术交底，检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位。3. 3管道预制：为了削减在安装中捻固定灰口，对部分管材与管件可预先按测绘的草图捻好灰口，并编号，码放在平坦的场地，管段下面用木方垫平垫实。捻好灰口的预制管段，对灰口要进行养护，一般可采纳湿麻绳缠绕灰口，浇水养护，保持潮湿。冬季要实行防冻措施，一般常温2448h后方能移动，运到现场安装。3. 4污水干管安装：3
4、.4. 1管道铺设安装：在挖好的管沟或房心土回填到管底标高处铺设管道时，应将预制好的管段依据承口朝一直水方向，由出水口处向室内依次排列。挖好捻灰口用的工作坑，将预制好的管段缓缓放入管沟内，封闭堵严总出水口，做好临时支撑，按施工图纸的坐标、标高找好位置和坡度，以及各预留管口的方向和中心线，将管段承插口相连。在管沟内捻灰口前，先将管道调直、找正，用麻钎或薄捻凿将承插口缝隙找匀称，把麻打实,校直、校正，管道两侧用土培好，以防捻灰口时管道移位。将水灰比为1：9的水泥捻口灰拌好后，装在灰盘内放在承插口下部，人跨在管道上，一手填灰，一手用捻凿捣实，先填下部，由下而上，边填边捣实，填满后用手锤打实，再填再打

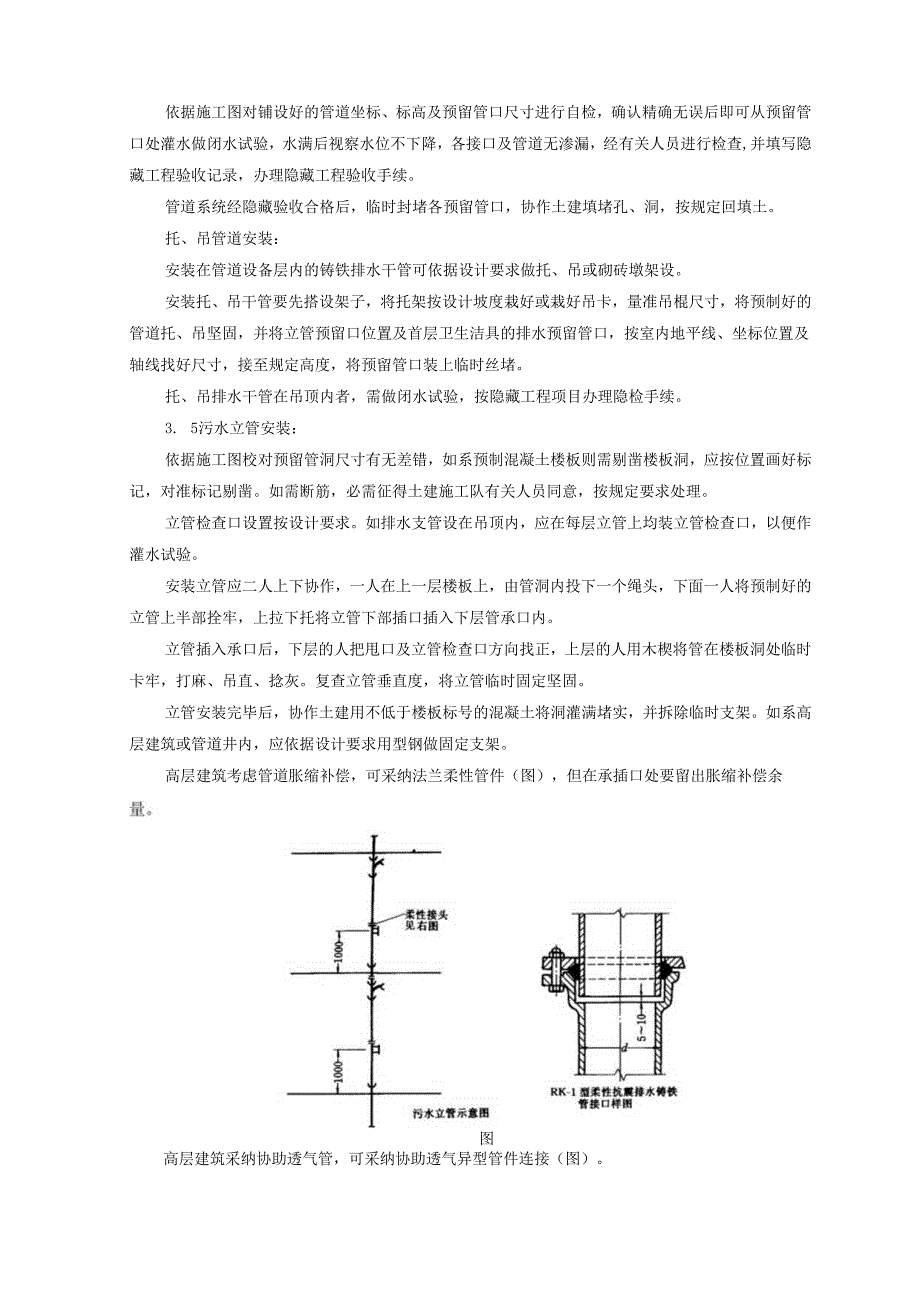

5、，将灰口打满打平为止。捻好的灰口，用湿麻绳缠好养护或回填潮湿细土掩盖养护。管道铺设捻好灰口后，再将立管及首层卫生洁具的排水预留管口，按室内地平线、坐标位置及轴线找好尺寸，接至规定高度，将预留管口装上临时丝堵。依据施工图对铺设好的管道坐标、标高及预留管口尺寸进行自检，确认精确无误后即可从预留管口处灌水做闭水试验，水满后视察水位不下降，各接口及管道无渗漏，经有关人员进行检查,并填写隐藏工程验收记录，办理隐藏工程验收手续。管道系统经隐藏验收合格后，临时封堵各预留管口，协作土建填堵孔、洞，按规定回填土。托、吊管道安装：安装在管道设备层内的铸铁排水干管可依据设计要求做托、吊或砌砖墩架设。安装托、吊干管要
6、先搭设架子，将托架按设计坡度栽好或栽好吊卡，量准吊棍尺寸，将预制好的管道托、吊坚固，并将立管预留口位置及首层卫生洁具的排水预留管口，按室内地平线、坐标位置及轴线找好尺寸，接至规定高度，将预留管口装上临时丝堵。托、吊排水干管在吊顶内者，需做闭水试验，按隐藏工程项目办理隐检手续。3. 5污水立管安装：依据施工图校对预留管洞尺寸有无差错，如系预制混凝土楼板则需剔凿楼板洞，应按位置画好标记，对准标记剔凿。如需断筋，必需征得土建施工队有关人员同意，按规定要求处理。立管检查口设置按设计要求。如排水支管设在吊顶内，应在每层立管上均装立管检查口，以便作灌水试验。安装立管应二人上下协作，一人在上一层楼板上，由管
7、洞内投下一个绳头，下面一人将预制好的立管上半部拴牢，上拉下托将立管下部插口插入下层管承口内。立管插入承口后，下层的人把甩口及立管检查口方向找正，上层的人用木楔将管在楼板洞处临时卡牢，打麻、吊直、捻灰。复查立管垂直度，将立管临时固定坚固。立管安装完毕后，协作土建用不低于楼板标号的混凝土将洞灌满堵实，并拆除临时支架。如系高层建筑或管道井内，应依据设计要求用型钢做固定支架。高层建筑考虑管道胀缩补偿，可采纳法兰柔性管件（图），但在承插口处要留出胀缩补偿余图高层建筑采纳协助透气管，可采纳协助透气异型管件连接（图）。U形透气管图3. 6污水支管安装：支管安装应先搭好架子，并将托架按坡度栽好，或栽好吊卡，量
8、准吊棍尺寸，将预制好的管道托到架子上，再将支管插入立管预留口的承口内，将支管预留口尺寸找准，并固定好支管，然后打麻、捻灰口。支管设在吊顶内，末端有清扫口者，应将管接至上层地面上，便于清掏。支管安装完后，可将卫生洁具或设备的预留管安装到位，找准尺寸并协作土建将楼板孔洞堵严，预留管口装上临时丝堵。3. 7雨水管道安装：内排水雨水管安装，管材必需考虑承压实力按设计要求选择。高层建筑内排雨水管可采纳稀土铸铁排水管，管材承压可达到0.8MPa以上。管材长度可依据楼层高度，每层只需一根管，捻一个水泥灰口。选用铸铁排水管安装，其安装方法同上述室内排水管道安装。雨水漏斗的连接管应固定在屋面承重结构上。雨水漏斗
9、边缘与屋面相接处应严密不漏。雨水管道安装后，应做灌水试验，高度必需到每根立管最上部的雨水漏斗。4、质量标准4.1 一般规定本章适用于室内排水管道、雨水管道安装工程的质量检验与验收。生活污水管道应运用塑料管、铸铁管或混凝土管（由成组洗脸盆或饮用喷水器到共用水封之间的排水管和连接卫生器具的排水短管，可运用钢管）。雨水管道宜运用塑料管、铸铁管、镀锌和非镀锌钢管或混凝土管等。悬吊式雨水管道应选用钢管、铸铁管或塑料管。易受振动的雨水管道（如锻造车间等）应运用钢管。4.2 排水管道及配件安装主控项目隐藏或埋地的排水管道在隐藏前必需做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。检验方法:
10、满水15min水面下降后，再灌满视察5min,液面不降，管道及接口无渗漏为合格。生活污水铸铁管道的坡度必需符合设计或本规范表的规定。表生活污水铸铁管道的坡度项次管径（mm）标准坡度（。）最小坡度（0）1503525275251531002012412515105150107620085生活污水塑料管道的坡度必需符合设计或本规范表的规定。表生活污水塑料管道的坡度项次管径（mm）标准坡度（。）最小坡度（。）150251227515831101264125105516074检验方法:水平尺、拉线尺量检查。排水塑料管必需按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4%高层建筑中明设排
11、水塑料管道应按设计要求设置阻火圈或防火套管。检验方法:视察检查。排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3,通球率必需达到100机一般项目在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下列规定：1在立管上应每隔一层设置个检查口，但在最底层和有卫生器具的最高层必需设置。如为两层建筑时，可仅在底层设置立管检查口；如有乙字弯管时，则在该层乙字弯管的上部设置检查口。检查口中心高度距操作地面般为Inb允许偏差20mm;检查口的朝向应便于检修。暗装立管，在检查口处应安装检修门。2在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口。当污水管
12、在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm：若污水管起点设置堵头代替清扫口时，与墙面距离不得小于400mm。3在转角小于135的污水横管上，应设置检查口或清扫口。4污水横管的直线管段，应按设计要求的距离设置检查口或清扫口。检验方法:视察和尺量检查。埋在地下或地板下的排水管道的检查口，应设在检查井内。井底表面标高与检查口的法兰相平，井底表面应有5%坡度，坡向检查口。检验方法:尺量检查。金属排水管道上的吊钩或卡箍应固定在承重结构上。固定件间距:横管不大于2m；立管不大于3m。楼层高度小于或等于4m,立管可安装1个固定件。立管底部的弯管处应设支墩或实行固定措施。检验方法:视察和尺量检查。排水塑料管道支、吊架间距应符合表的规定。表排水塑料管道支吊架最大间距（单位：m）管径(Inm)5075110125160-X-ZZ一J1.1全长（25m以上）25钢管每Inl管径小于或等于100mnI1管径大于100mm1.5全（25In以上）管径小于或等于100nlnl25管径大于100mm308塑料管每InI1.5全长25m以上38钢筋混凝土管、混凝土管每Im3全长（25m以上）754立管垂直度铸铁管每Im3吊线和尺量检
