1、填空题1182031a359a4ae94f254、激活直线吩咐后,在吩咐行输入字母,可切换到三点画圆方式;输入字母,可切换到二点画圆方式;输入字母,可切换到相切、相切、半径画圆方式。本题参考答案:3P;2P:T55、对象捕获方式可分为和两种方式。对象捕获只有在后才起作用。本题参考答案:临时目标捕获;运行目标捕获;执行吩咐56、定义图块的属性可以采纳下拉菜单”,打开“属性定义”对话框进行设置。本题参考答案:绘图;块;定义属性57、激活直线吩咐后,默认的画圆方式是,确定圆心后,若想输入直径,需在吩咐行输入字母o本题参考答案:圆心.半径;D58、用AutoCAD2010绘制机械图应创建、等图层。本题
2、参考答案:粗实线层;细实线层;中心线层;虚线层;标注层;剖面线层59、粗实线、细实线、标注及剖面线都选择线型,虚线选择线型,中心线选择线型。本题参考答案:Continuous;HIDDEN;CENTERX260、运用AUTOCAD绘制装配图有多种方式。第一,o其次,o第三,O本题参考答案:可以象绘制零件图那样,逐一画出各图形元素,将已经绘制好的各个零件图中相关视图保存成图块;然后用插入图块的方式拼装成装配图,采纳文件间的图形复制方式;将已经绘制好的各个零件图中相关视图复制到同一个文件中,运用移动吩咐拼成装配图61、在多行文本编辑器中,输入字符“”,然后选中该字符串,点击堆叠按钮*可将该字符串变
3、成I的形式。本题参考答案:答:+0.0217).01862、主设置文字样式,可单击下拉菜单“一“,在出现的“文字样式”对话框中设置。书写汉字的字体选择,宽度因子设置为o书写数字和字母的字体选择一O本题参考答案:格式,文字样式,仿宋体,0.7,Gbenorshx63、阵列吩咐分和两种选项。本题参考答案:矩形阵列,环形阵列64、主观填空题:/按钮捕获,按钮捕获,-1.按钮捕获,/按钮捕获o本题参考答案:中点;切点;垂足点;平行65、AlItOCAD的吩咐输入方式有、。常用的是、O本题参考答案:在吩咐行输入吩咐名,在吩咐行输入吩咐缩写字母,工具栏中的按钮,菜单栏中的吩咐,工具栏中的按钮,菜单栏中的吩

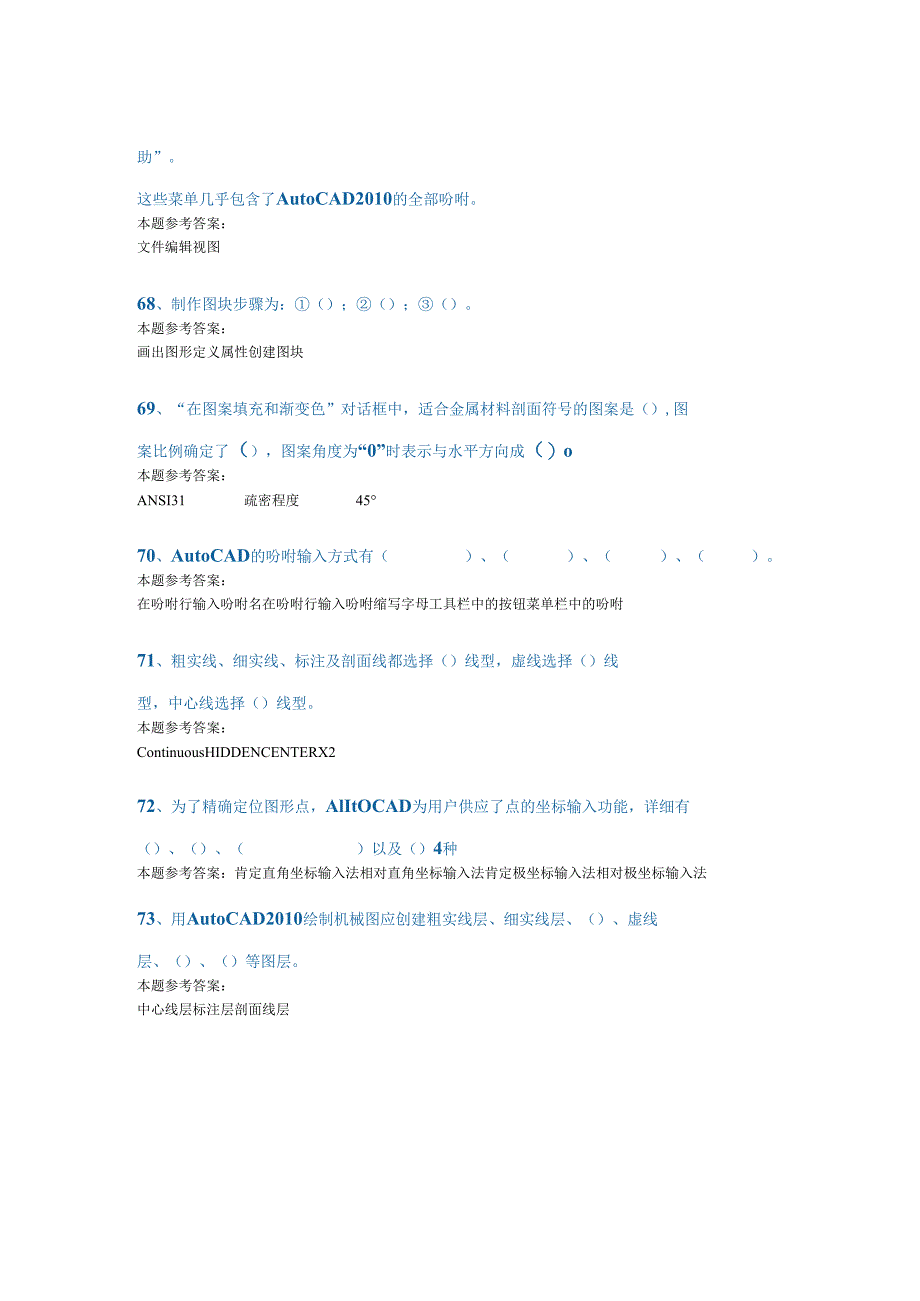

4、咐66、用AUtOCAD2010绘制机械图应创建()、()、()、虚线层、标注层、剖面线层等图层。本题参考答案:粗实线层细实线层中心线层“插入”、“格式”、“工具”、“绘图”、“标注“修改”、“参数”、“窗口”、“帮助”。这些菜单几乎包含了AutoCAD2010的全部吩咐。本题参考答案:文件编辑视图68、制作图块步骤为:();();()。本题参考答案:画出图形定义属性创建图块69、“在图案填充和渐变色”对话框中,适合金属材料剖面符号的图案是(),图案比例确定了(),图案角度为“0”时表示与水平方向成()o本题参考答案:ANSI31疏密程度4570、AutoCAD的吩咐输入方式有()、()、()
5、、()。本题参考答案:在吩咐行输入吩咐名在吩咐行输入吩咐缩写字母工具栏中的按钮菜单栏中的吩咐71、粗实线、细实线、标注及剖面线都选择()线型,虚线选择()线型,中心线选择()线型。本题参考答案:ContinuousHIDDENCENTERX272、为了精确定位图形点,AlItOCAD为用户供应了点的坐标输入功能,详细有()、()、()以及()4种本题参考答案:肯定直角坐标输入法相对直角坐标输入法肯定极坐标输入法相对极坐标输入法73、用AutoCAD2010绘制机械图应创建粗实线层、细实线层、()、虚线层、()、()等图层。本题参考答案:中心线层标注层剖面线层74、AutoCADZOlO的菜单栏
6、中包含12个菜单:“()”、“()”、“视图”、“插入”、“格式”、“工具”、“()”、“标注”、“修改”、“参数”、“窗口”、“帮助”。这些菜单几乎包含了AutoCAD2010的全部吩咐。本题参考答案:文件编辑绘图75、定义图块的属性可以采纳下拉菜单“()一()()”,打开“属性定义”对话框进行设置。本题参考答案:绘图块定义属性76、阵列吩咐分()和()两种选项。本题参考答案:矩形阵列环形阵列77、绘制圆形的方法有()、()、()、()、()和()。本题参考答案:圆心-半径,圆心-直径,三点,两点,相切相切半径,相切相切相切。)吩咐,按78、按钮QS是()吩咐,按钮人是()吩咐,按钮中是(钮
7、T是()吩咐。本题参考答案:复制,修剪,移动,延长。79、按钮口厂是()吩咐,按钮是()吩咐,按钮取是()吩咐,按钮口是()吩咐。本题参考答案:直线,圆,图案填充,矩形。80、按钮7是()吩咐,按钮口是()吩咐,按钮是()吩咐,按)吩咐。本题参考答案:直线,矩形,圆,椭圆。81、按钮已是()吩咐,按钮气是()吩咐,按钮*是()吩咐,按钮是()吩咐。本题参考答案:删除,复制,镜像,阵列。82、在多行文本编辑器中,输入字符(),然后选中该串,点击堆叠按钮与I40021可将该字符串变成M-Ora的形式。本题参考答案:+0.()21+().(X)283、/按钮捕获(),按钮捕获()。本题参考答案:中点
8、,切点,论述题11829d368a2c0afd0462、什么是图层?简述建立图层的过程?机械图一般须要建立哪些图层?本题参考答案:图层是管理图形对象的重要工具,相当于图纸绘图中运用的透亮重叠图纸,将每张图纸看作一个图层,在每张图纸上分别绘制不同的图形元素,最终全部图纸重叠在一起就是一个完整的图形。每个图层可以设置其可见性、冻结、锁定和可否打印等,便于后期修改。单击“图层”工具栏中的“图层管理器”按钮,打开“图层特性管理器”对话框。单击对话框中的“新建图层“按钮即可建立新图层,按图中所示逐层进行设置,全部图层设置完毕后,单击对话框左上角的关闭按钮退出。机械图一般须要以下图层:粗实线层,细实线层,
9、虚线层,中心线层,剖面线层,标注层等。85、简述平移和缩放的常用方法。本题参考答案:按住鼠标滚轮移动鼠标,即可实现图形的平移。向前滚动滚轮可放大当前图形,向后滚动滚轮可缩小当前图形。86、与尺规作图相比,计算机绘图有哪些优势?本题参考答案:尺规作图是人工作图,所以速度慢,须要肯定的操作技能,图面简单弄脏,后期出错后不简单修改,因为修改须要用橡皮擦,简单弄脏图面,有时候甚至只有重新画。计算机绘图借助软件的强大功能,可以加快作图速度,而且便于后期修改,不会弄脏图面;最终出图是打印,所以图面很干净清楚。87、举例说明点的直角肯定坐标输入方式和相对坐标输入方式。本题参考答案:在吩咐行中输入点的坐标“1
10、5,18”,则表示输入了一个X、丫的坐标值分别为15、18的点,此为肯定坐标输入方式。输入”10,20”,则为相对坐标输入方式,表示该点的坐标是相对于前一点的坐标值。88、列举目前企业常用的CAD软件。本题参考答案:常用二维CAD软件有AutoCADsCAXA电子图板等;常用三维CAD软件有ProZENGINEERUnigraphicsSoIidWorks、SolidEdgeCATIAsI-DEAS等。89、简述应用autocad绘制装配图的方法。本题参考答案:1、设置绘图单位,图层等;2、绘制图形或是运用已有的零件图拼画装配图(运用复制粘贴以及移动吩咐):3、设置文本样式和尺寸标注样式,标注
11、尺寸及文本;4、运用多重引线吩咐标注序号及指引线;5、绘制明细栏、标题栏,填写明细栏、标题栏。90、简述工具栏的打开、移动及关闭。本题参考答案:工具栏的打开和关闭:将光标放在操作界面中已打开的任何工具栏上单击右键,系统会打开一个浮动菜单,单击其中某一个围在操作界面显示的工具栏名,系统在操作界面中打开该工具栏;反之,关闭工具栏。光标放在工具栏标题处,按住鼠标左键移动鼠标,即可移动工具栏。91、以AutoCAD2010为例简述运用二维CAD软件绘制零件图的一般步骤。本题参考答案:步骤1:设置图层。创建图层并设置每图层的颜色、线型、线宽等内容。步骤2:绘制图形。每次绘制图形前,应依据所绘线型,切换到
12、相应图层。运用各种绘图吩咐、修改吩咐及协助绘图工具,完成图形的绘制。步骤3:标注。尺寸标注创建符合要求的标注样式,运用各种标注吩咐完成尺寸标注。形位公差、形位公差基准及表面粗糙度的标注形位公差可利用“标注”下拉菜单中的“多重引线”和“公差”吩咐进行标注。形位公差基准和表面粗糙度则须要用绘图工具绘制,若要多次运用,可预先做成图块。文本标注创建符合要求的文字样式,运用各种文字标注吩咐进行文本标注。步骤4:绘制图框和标题栏。利用各种绘图吩咐和修改吩咐按所需格式绘制图框和标题栏。也可将图框和标题栏预先做成图块以备调用。也可用表格吩咐生成标题栏。步骤5:打印输出。依据输出要求进行页面设置,然后打印输出。
13、92、如何应用autocad绘制装配图中的序号、明细栏。本题参考答案:绘制序号运用多重引线吩咐,首先要设置多重引线样式,标注序号的样式必需设置为末端有下划线线的文本:明细表可以运用表格吩咐绘制,也可以运用直线吩咐绘制,如何运用文本吩咐填写各种文字。93、简述应用autocad绘制机械图时,如何进行尺寸标注、尺寸公差标注、形位公差标注、基准符号标注以及表面粗糙度符号的标注。本题参考答案:尺寸标注创建符合要求的标注样式,运用各种标注吩咐完成尺寸标注。形位公差、形位公差基准及表面粗糙度的标注形位公差可利用“标注”下拉菜单中的“多重引线”和“公差”吩咐进行标注。形位公差基准和表面粗糙度则须要用绘图工具
14、绘制,若要多次运用,可预先做成图块。94、列举目前企业常用的CAD软件。本题参考答案:常用二维CAD软件有AutoCAD.CAXA电子图板等;常用三维CAD软件有Pro/ENGINEERUnigraphiCSsSolidWorks、SolidEdgeCATIA.I-DEAS等。95、简述应用autocad绘制装配图的方法。本题参考答案:运用AUTOCAD绘制装配图有多种方式。第一,可以象绘制零件图那样,逐一画出各图形元素。其次,将已经绘制好的各个零件图中相关视图保存成图块,然后用插入图块的方式拼装成装配图。第三,采纳文件间的图形复制方式,将已经绘制好的各个零件图中相关视图复制到同一个文件中,运
15、用移动吩咐拼成装配图。96、为什么要运用图层?创建一个新图层须要完成哪些内容?题参考答案:设置图层是为了便于后面的修改及打印。创建图层须要设置图层名称、线型、颜色、线宽等内容。97、简述运用AlItoCAD绘制零件图的过程。本题参考答案:第一步:绘图设置。设置单位制、设置图纸界限、设置图层(包括图层的创建,线型、颜色、线宽的设置)。其次部:绘制图形。不同线型绘制在不同图层上。第三步:图形绘制好后,利用“修改”工具栏中的(缩放)吩咐按须要出图的比例进行缩放。例如要将图形按1:n比例输出,则将整个图形缩小1/no第四步:标注。尺寸标注,形位公差、形位公差基准及表面粗糙度的标注,文本标注。第五步:绘制图框和标题栏。第六步:打印输出。98、以AutoCAD2010为例简述运用二维CAD软件绘制零件图的一般步骤。本题参考
