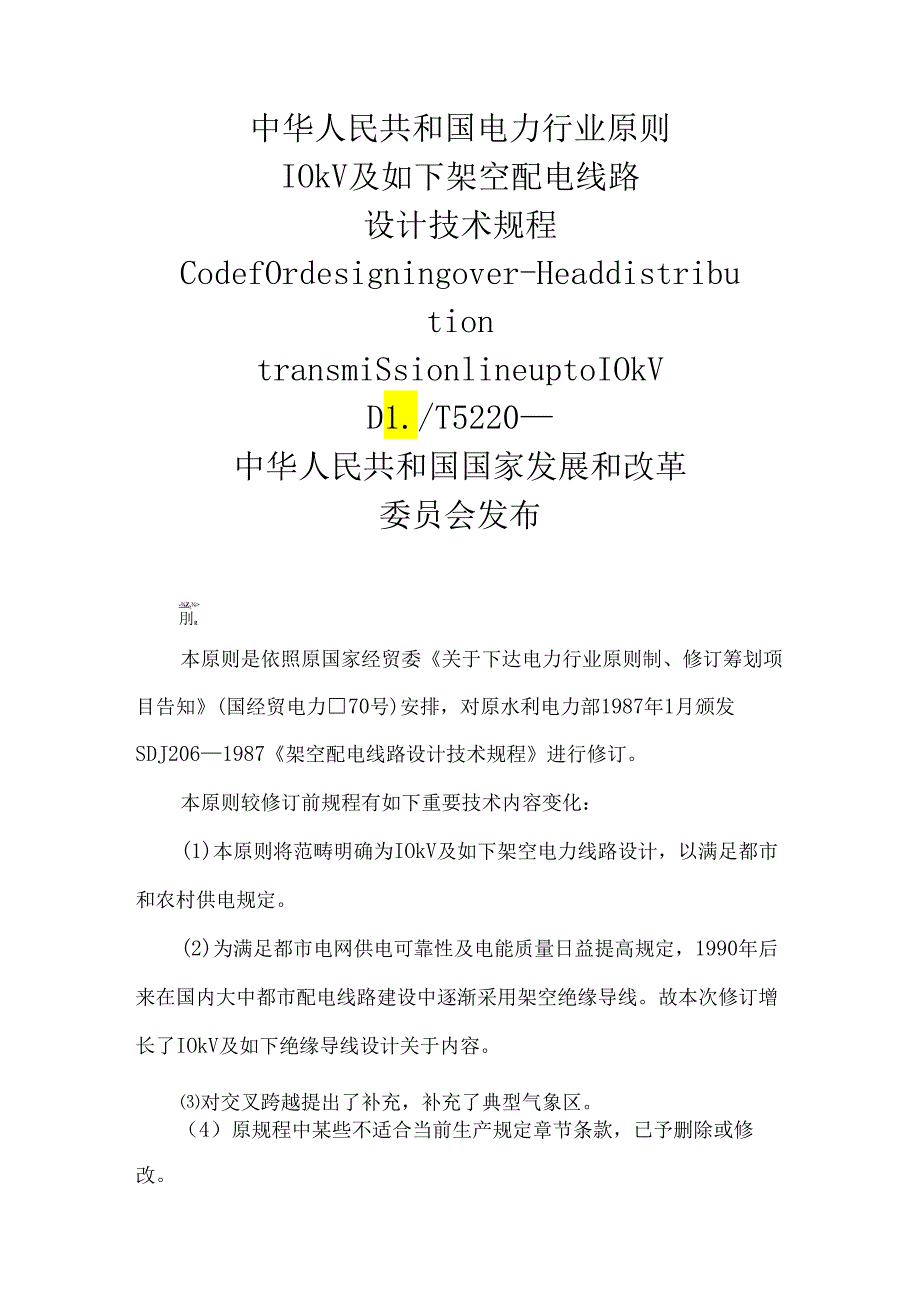

1、中华人民共和国电力行业原则IOkV及如下架空配电线路设计技术规程CodefOrdesigningover-HeaddistributiontransmiSsionlineuptoIOkVD1./T5220中华人民共和国国家发展和改革委员会发布-Zr刖g本原则是依照原国家经贸委关于下达电力行业原则制、修订筹划项目告知(国经贸电力70号)安排，对原水利电力部1987年1月颁发SDJ2061987架空配电线路设计技术规程进行修订。本原则较修订前规程有如下重要技术内容变化：(1)本原则将范畴明确为IOkV及如下架空电力线路设计，以满足都市和农村供电规定。(2)为满足都市电网供电可靠性及电能质量日益提高

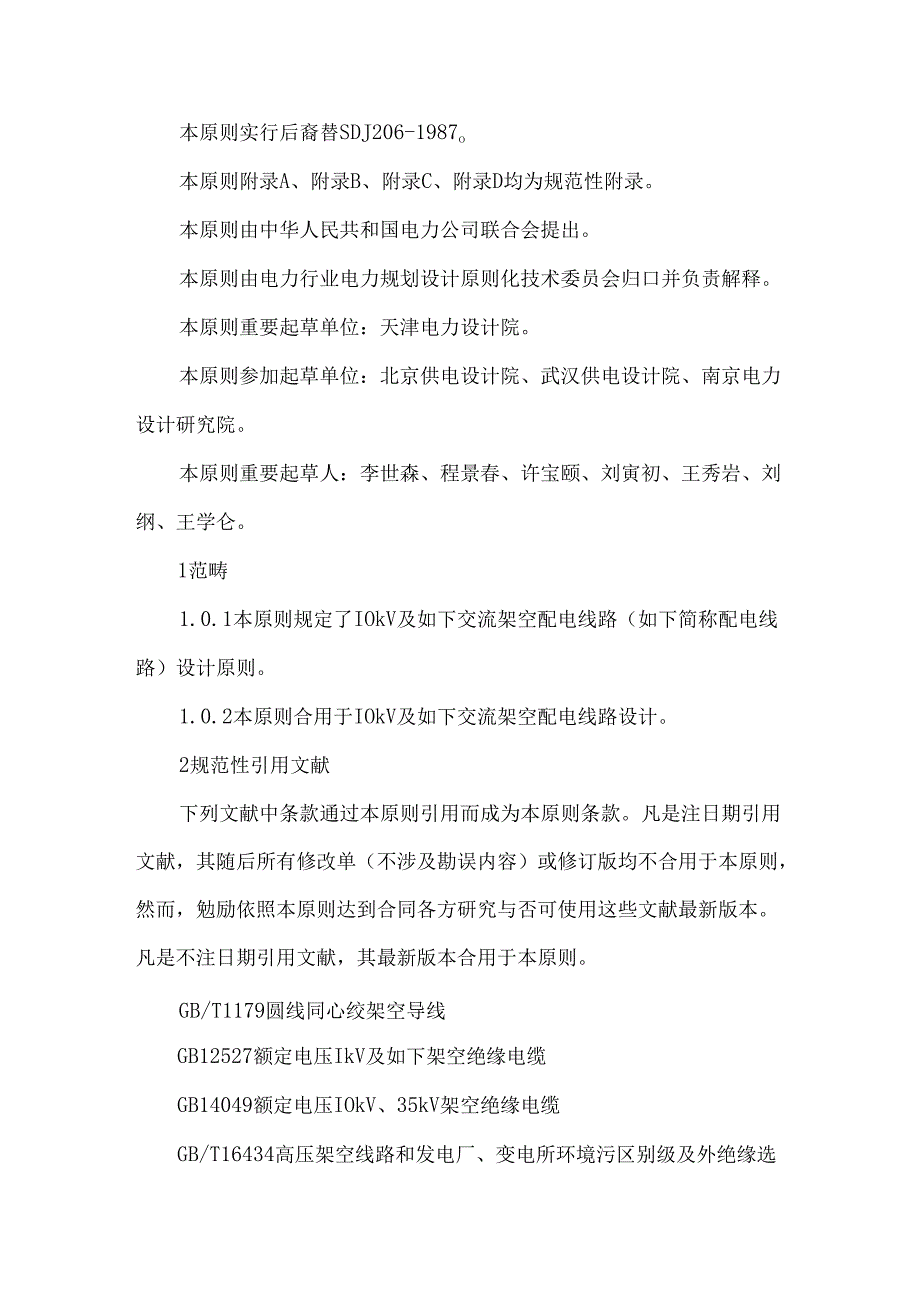

2、规定，1990年后来在国内大中都市配电线路建设中逐渐采用架空绝缘导线。故本次修订增长了IOkV及如下绝缘导线设计关于内容。对交叉跨越提出了补充，补充了典型气象区。（4）原规程中某些不适合当前生产规定章节条款，已予删除或修改。本原则实行后裔替SDJ206-1987o本原则附录A、附录B、附录C、附录D均为规范性附录。本原则由中华人民共和国电力公司联合会提出。本原则由电力行业电力规划设计原则化技术委员会归口并负责解释。本原则重要起草单位：天津电力设计院。本原则参加起草单位：北京供电设计院、武汉供电设计院、南京电力设计研究院。本原则重要起草人：李世森、程景春、许宝颐、刘寅初、王秀岩、刘纲、王学仑。1
3、范畴1.0.1本原则规定了IOkV及如下交流架空配电线路（如下简称配电线路）设计原则。1.0.2本原则合用于IOkV及如下交流架空配电线路设计。2规范性引用文献下列文献中条款通过本原则引用而成为本原则条款。凡是注日期引用文献，其随后所有修改单（不涉及勘误内容）或修订版均不合用于本原则，然而，勉励依照本原则达到合同各方研究与否可使用这些文献最新版本。凡是不注日期引用文献，其最新版本合用于本原则。GB/T1179圆线同心绞架空导线GB12527额定电压IkV及如下架空绝缘电缆GB14049额定电压IOkV、35kV架空绝缘电缆GB/T16434高压架空线路和发电厂、变电所环境污区别级及外绝缘选取原

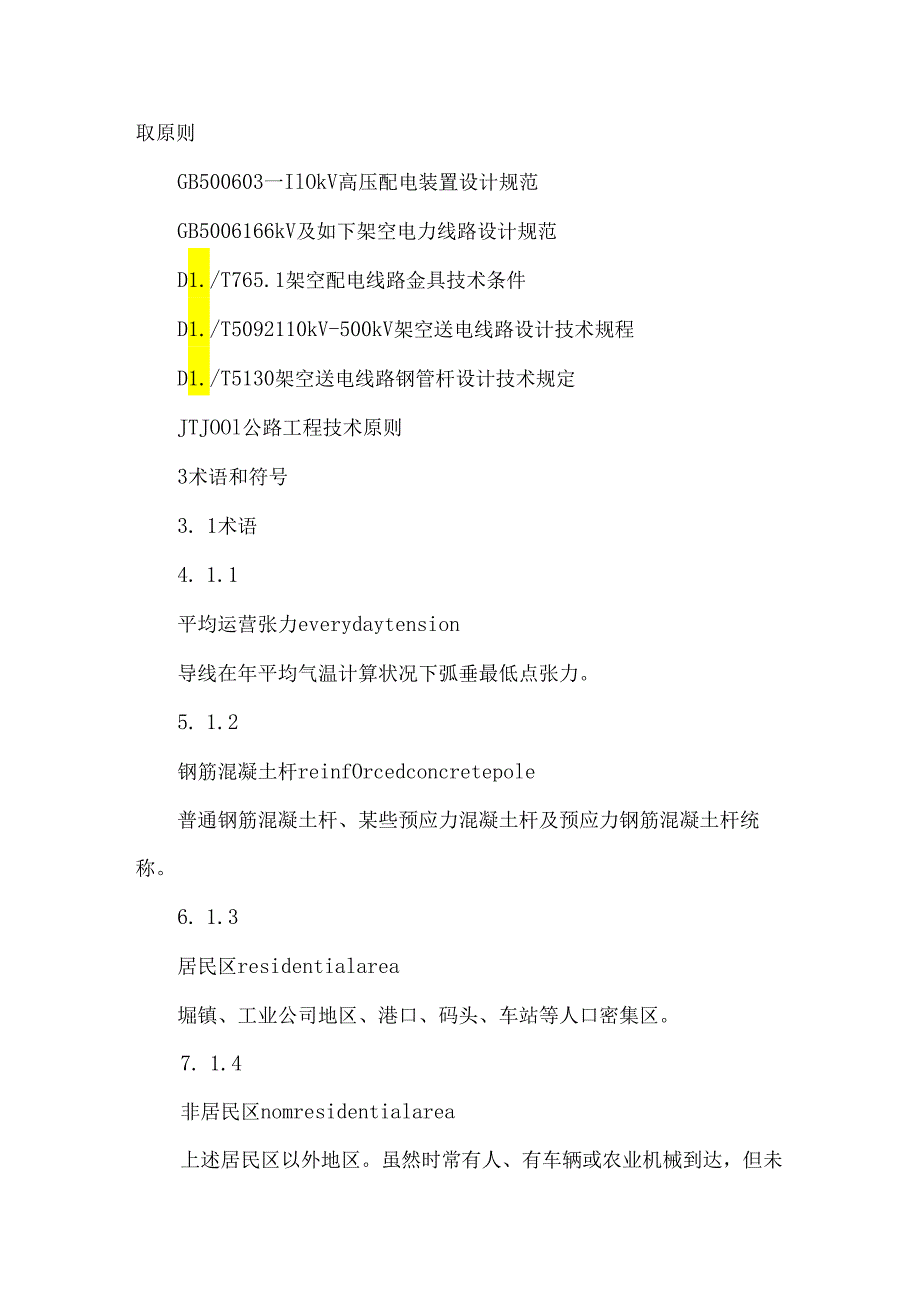

4、则GB500603一IlOkV高压配电装置设计规范GB5006166kV及如下架空电力线路设计规范D1./T765.1架空配电线路金具技术条件D1./T5092110kV-500kV架空送电线路设计技术规程D1./T5130架空送电线路钢管杆设计技术规定JTJOOl公路工程技术原则3术语和符号3. 1术语4. 1.1平均运营张力everydaytension导线在年平均气温计算状况下弧垂最低点张力。5. 1.2钢筋混凝土杆reinfOrcedconcretepole普通钢筋混凝土杆、某些预应力混凝土杆及预应力钢筋混凝土杆统称。6. 1.3居民区residentialarea堀镇、工业公司地区、
5、港口、码头、车站等人口密集区。7. 1.4非居民区nomresidentialarea上述居民区以外地区。虽然时常有人、有车辆或农业机械到达，但未建房屋或房屋稀少。8. 1.5交通困难地区difficulItransportarea车辆、农业机械不能到达地区。9. 1.6大档距Iargedistance配电线路由于档距已超过正常范畴，引起杆塔构造型式、导线型号均需特殊设计，且该档距中发生故障时，修复特别困难耐张段（如线路跨越通航大河流、湖泊、山沟等）。3.2符号Wx一一导线风荷载原则值，kNoWo基准风压原则值，KNm2oUs一一风荷载体型系数。Uz一一风压高度变化系数。B风振系数。风荷载档距
6、系数。1.w水平档距，mo4总则4. 0.1配电线路设计必要贯彻国家建设方针和技术经济政策，做到安全可靠、经济合用。4. 0.2配电线路设计必要从实际出发，结合地区特点，积极慎重地采用新材料、新工艺、新技术、新设备。4. 0.3主干配电线路导线布置和杆塔构造等设计，应考虑便于带电作业。10. 0.4配电线路大档距设计，应符合D1./5092规定。4.0.5配电线路设计，除应按本原则规定执行外，还应符合现行国标和关于电力行业原则规定。5途径11. 0.1配电线路途径选取，应认真进行调查研究，综合考虑运营、施工、交通条件和途径长度等因素，统筹兼顾，全面安排，做到经济合理、安全合用。5.0.2配电线
7、路途径，应与城乡总体规划相结合，与各种管线和其她市政设施协调，线路杆塔位置应与城乡环境美化相适应。5. 0.3配电线路途径和杆位选取应避开低洼地、易冲刷地带和影响线路安全运营其她地段。5.1 .4乡镇地区配电线路途径应与道路、河道、灌渠相协调，不占或少占农田。5.2 .5配电线路应避开储存易燃、易爆物仓库区域，配电线路与有火灾危险性生产厂房和库房、易燃易爆材料场以及可燃或易燃、易爆液（气）体储罐防火间距不应不大于杆塔高度1.5倍。6气象条件6. 0.1配电线路设计所采用气象条件，应依照本地气象资料和附近已有线路运营经验拟定。如本地气象资料与附录A典型气象区接近，宜采用典型气象区所列数值。6.0
8、.2配电线路最大设计风速值，应采用离地面IOm高处，一遇IOnIin平均最大值。如无可靠资料，在空旷平坦地区不应不大于25m/s,在山区宜采用刚近干坦地区风速1.1倍且不应不大于25m/So6. 0.3配电线路通过市区或森林等地区，如两侧屏蔽物平均高度不不大于杆塔高度2/3,其最大设计风速宜比本地最大设计风速减少20%。7. 0.4配电线路邻近都市高层建筑周边，其迎风地段风速值应较其她地段恰当增长，如无可靠资料时，普通应按附近平地风速增长20%o8. 0.5配电线路设计采用年平均气温应按下列办法拟定：(1)本地区年平均气温在317之间时，年平均气温应取与此数较邻近5倍数值。(2)本地区年平均气
9、温不大于3或不不大于17时，应将年平均气温减少35后，取与此数邻近5倍数值。6. 0.6配电线路设计采用导线覆冰厚度，应依照附近已有线路运营经验拟定，导线覆冰厚度宜取5mm倍数。7导线7. 0.1配电线路应采用多股绞合导线，其技术性能应符合GB/TII79、GB14049GB12527等规定。7. 0.2钢芯铝绞线及其她复合导线，应按最大使用张力或平均运营张力进行计算。9. 0.3风向与线路垂直状况导线风荷载原则值应按下式计算：WXMod1.W%(7.0.3)式中：WX导线风荷载的标准值，kN；0风荷载档距系数，按本标准第10.0.7条的规定采用；zs风荷载体型系数，当dV17mm,取1.2；
10、当dN17mm,取1.1;覆冰时，取1.2；d-导线覆冰后的计算外径，m；1.W-水平档距，m；WO基准风压标准值，kNm2o7.0.4城乡配电线路，遇下列状况应采用架空绝缘导线：1线路走廊狭窄地段。2高层建筑邻近地段。3繁华街道或人口密集地区。4游览区和绿化区。5空气严重污秽地段。6建筑施工现场。7.0.5导线设计安全系数，不应不大于表7.0.5所列数值。表7.0.5导线设计的最小安全系数绝缘导线种类般地区里弁地区铝纹线、钢芯铝纹纹、铝合金线2.53.0铜纹线2.02.57. O.6配电线路导线截面拟定应符合下列规定：1结合地区配电网发展规划和对导线截面拟定，每个地区导线规格宜采用34种。无
11、配电网规划地区不适当不大于表7.0.6所列数值。表7.0.6导线截面mn导线种类IkV-IokV配电线路IkV以下配电线路主干线分干线分支线主干线分干线分支线铝绞线及铝合金线120(125)70(63)5(X40)95(100)70(63)50(40)钢芯铝绞线120(125)70(63)50(40)95(100)7(X63)5(X40)铜跤饯16503516绝缘铝绞线1509550957050绝缘铜纹战一705035注：（）为圆线同心绞线（见GBZT1179）.2采用容许电压降校核时：1） IkV-IOkV配电线路，自供电变电所二次侧出口至线路末端变压器或末端受电变电所一次侧入口容许电压降为
12、供电变电所二次侧额定电压5%。2） IkV如下配电线路，自配电变压器二次侧出口至线路末端（不涉及接户线）容许电压降为额定电压4%。7. 0.7校验导线载流量时，裸导线与聚乙烯、聚氯乙烯绝缘导线容许温度采用+70,交联聚乙烯绝缘导线容许温度采用+90。7 .0.81kV如下三相四线制零线截面，应与相线截面相似。8 .0.9导线连接，应符合下列规定：1不同金属、不同规格、不同绞向导线，禁止在档距内连接。2在一种档距内，每根导线不应超过一种连接头。3档距内接头距导线固定点距离，不应不大于O.5m。4钢芯铝绞线，铝绞线在档距内连接，宜采用钳压办法。5铜绞线在档距内连接，宜采用插接或钳压办法。6铜绞线与
13、铝绞线跳线连接，宜采用铜铝过渡线夹、铜铝过渡线。7铜绞线、铝绞线跳线连接，宜采用线夹、钳压连接办法。7.0.10导线连接点电阻，不应不不大于等长导线电阻。档距内连接点机械强度，不应不大于导线计算拉断力95%。7.0.11导线弧垂应依照计算拟定。导线架设后塑性伸长对弧垂影响，宜采用减小弧垂法补偿，弧垂减小百分数为：1铝绞线、铝芯绝缘线为20%。2钢芯铝绞线为12%o3铜绞线、铜芯绝缘线为7%8%。7. 0.12配电线路铝绞线、钢芯铝绞线，在与绝缘子或金具接触处，应缠绕铝包带。8绝缘子、金具8. 0.1配电线路绝缘子性能，应符合现行国标各类杆型所采用绝缘子，且应符合下列规定：IIkVTOkV配电线
14、路：D直线杆采用针式绝缘子或瓷横担。2）耐张杆宜采用两个悬式绝缘子构成绝缘子串或一种悬式绝缘子和一种蝴蝶式绝缘子构成绝缘子串。3）结合地区运营经验采用有机复合绝缘子。21kV如下配电线路：1)直线杆宜采用低压针式绝缘子。2)耐张杆应采用一种悬式绝缘子或蝴蝶式绝缘子。8. 0.2在空气污秽地区，配电线路电瓷外绝缘应依照地区运营经验和所处地段外绝缘污秽级别，增长绝缘泄漏距离或采用其她防污办法。如无运营经验，应符合附录B所规定数值。8. 0.3绝缘子和金具机械强度应按式(8.0.3)验算：KFFu(8.0.3)式中：K机械强度安全系数，可按表8.0.4采用；F设计荷载，kN；Fu一悬式绝缘子机电破坏荷载或针式绝缘子、瓷横担绝缘子受弯破坏荷载或蝶式绝缘子、金具破坏荷载，kN。8. 0.4绝缘子和金具安装设计宜采用安全系数设计法。绝缘子及金具机械强度安全系数，应符合表8.0.4规定。表8。4绝缘子及金具的机械强度安全系数类型安全系数运行工况断线工况魅式绝缘子2.71.8针式绝缘子2.51.5蝴螂式绝缭子Z51.5瓷横担绝缘子32有机攵合绝缘了32金具2.51.58.O.5配电线路采用钢制金具应热镀锌，且应符合D1./T765.1技术规定。9导线排列9.0.IlkV-IOkV配电线路导线应采用三角排列、水平排列、垂直排列。IkV如下配电线路导线宜采用水
