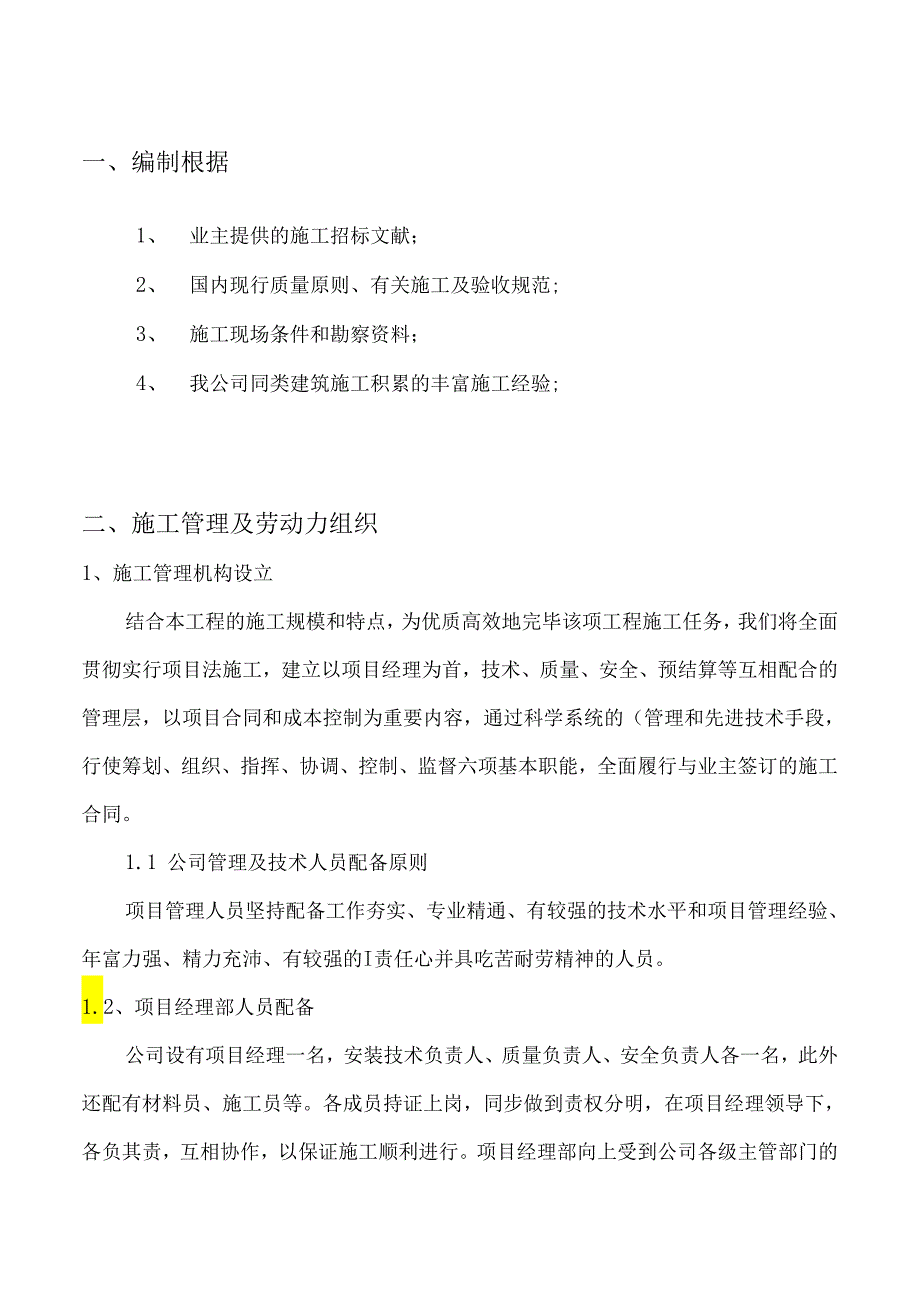

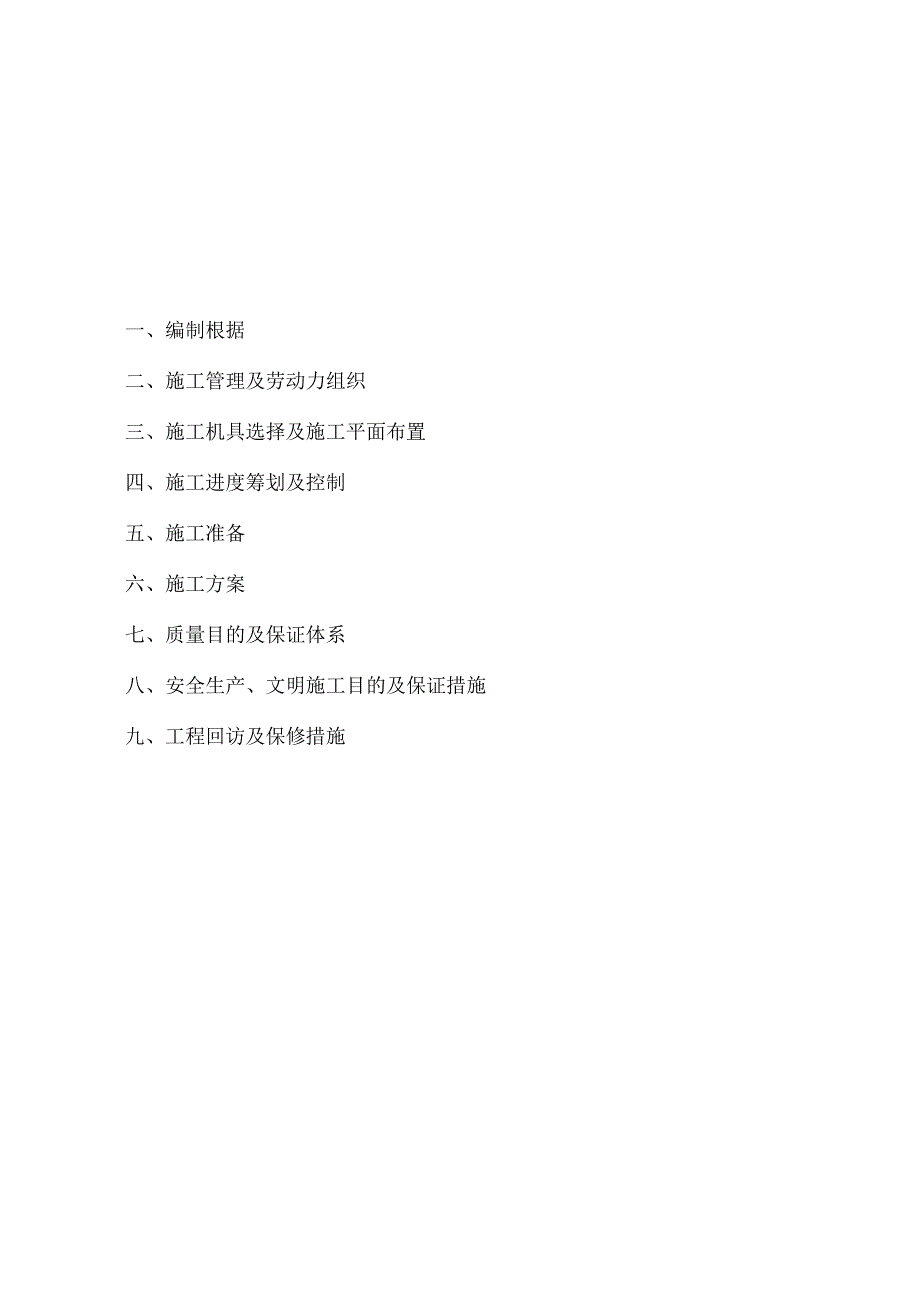

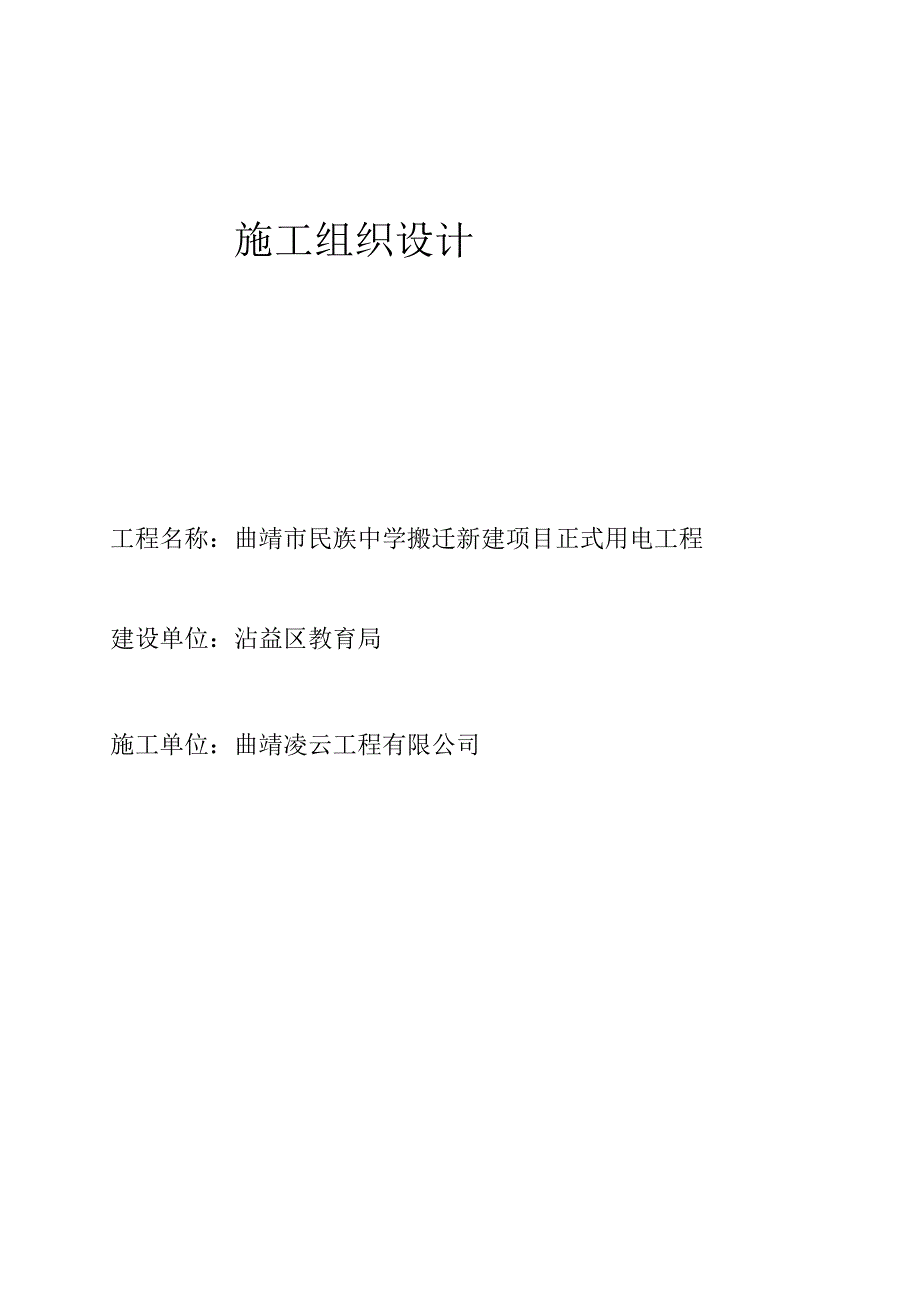

1、施工组织设计工程名称：曲靖市民族中学搬迁新建项目正式用电工程建设单位：沾益区教育局施工单位：曲靖凌云工程有限公司一、编制根据二、施工管理及劳动力组织三、施工机具选择及施工平面布置四、施工进度筹划及控制五、施工准备六、施工方案七、质量目的及保证体系八、安全生产、文明施工目的及保证措施九、工程回访及保修措施一、编制根据1、 业主提供的施工招标文献；2、 国内现行质量原则、有关施工及验收规范;3、 施工现场条件和勘察资料；4、 我公司同类建筑施工积累的丰富施工经验;二、施工管理及劳动力组织1、施工管理机构设立结合本工程的施工规模和特点，为优质高效地完毕该项工程施工任务，我们将全面贯彻实行项目法施工，
2、建立以项目经理为首，技术、质量、安全、预结算等互相配合的管理层，以项目合同和成本控制为重要内容，通过科学系统的（管理和先进技术手段，行使筹划、组织、指挥、协调、控制、监督六项基本职能，全面履行与业主签订的施工合同。1.1 公司管理及技术人员配备原则项目管理人员坚持配备工作夯实、专业精通、有较强的技术水平和项目管理经验、年富力强、精力充沛、有较强的I责任心并具吃苦耐劳精神的人员。1.2、项目经理部人员配备公司设有项目经理一名，安装技术负责人、质量负责人、安全负责人各一名，此外还配有材料员、施工员等。各成员持证上岗，同步做到责权分明，在项目经理领导下，各负其责，互相协作，以保证施工顺利进行。项目经
3、理部向上受到公司各级主管部门的J指引、监督。向下对劳务队伍进行监督指引工作，从上到下齐心合力共同完毕本工程时所有施工任务。具体人员详见资格预审文献人员简历表。1.3、管理及技术人员职责安装负责人：贯彻岗位责任制，将各项指标贯彻到个人；负责安装工程施工生产、经营管理等全面工作；做好与业主、监理及外部单位的）协调工作。技术负责人：负责技术经济签证资料整顿；参与工程预结算工作，负责施工图纸审查与交底，编制施工组织设计，进行技术复核，全面贯彻执行各项专业技术原则。质量负责人：负责工程质量检查工作，监督检查进场材料质量，每批材料进场先进行自检，保证所需材料检查资料和质量文献无误、材料质量合格后认真填写材
4、料报验资料，报监理单位批准后方可投入使用。做好施工过程质量跟踪检查、整治工作，负责记录通报质量状况，组织参与施工过程中的工序交接检查工作。安全负责人：主管工程的安全生产、安全保卫消防工作，负责与有关职能部分的沟通与协调。2、建立各项管理制度建立建全各项管理规章制度。并全力贯彻贯彻，由项目经理定期组织检查制度贯彻状况。3、劳动力组织选用素质高，具有专业技术水平和丰富施工经验的工人从事安装施工。每天工作时间饱满，施工特殊时期积极组织进行抢工期施工，以保证施工进度。在施工过程中以电工、设备工为主，其他工种配合施工。具体施工工种人员配备将根据招标文献中日勺工程量清单、施工图纸及工期规定等文献资料到齐后
5、组织编写。施工过程中各施工人员根据工程进展状况进行合理调配，以保证工程进度。三、施工机具选择及施工平面布置1.施工机具选择及进场时间安排根据本工程多在潮湿的隧道内施工的特点，配备的电气设备应满足使用环境的规定，并配备完备的开关保护措施。具体设备配备及进场安排将根据招标文献中的工程量清单、施工图纸及工期规定等文献资料到齐后组织编写。2、施工机具平面布置：具体位置应有助于施工的组织及设备的使用条件，并采用防风雨及火灾的措施，并与业主、监理、协商一致。四、施工进度筹划及控制根据业重规定及工程特点，结合土建等施工单位交叉作业的需要制定合理的网络进度筹划，报业主及监理批准。具体进度网络筹划将按招标文献的
6、工程量、施工图纸及合同筹划工期编写。五、施工准备1、物质条件准备为了保证有筹划的组织施工和劳动力及时进场，实行先安排生活后组织施工的原则。同步我公司将发挥近年经营，施工机具配套齐全的优势，根据预算及进度筹划及时组织好施工机具及材料等进场，重要材料设备由公司供应部提供，施工材料进场均按报验批准项目进场施工，备有进场记录和材料出厂合格证书、实验报告等。保证先检查合格，后使用的I原则，以保证施工顺利展开。2、劳动组织准备短期内组织建立工地级劳动组织领导机构，拟定机构名额和人选，坚持合理分工和密切协作相结合的原则，选择好精干的劳动班子，及时组织进场。劳动力进场后，及时就工程意图及施工特点、施工组织筹划
7、、进度安排等进行逐级交底。交底后，各施工班组应根据自身特点，进行分析研究，弄清核心部位、操作要领，同步，公司也应制定出相应的岗位责任制和质量、技术、安全等保证措施。建立健全各项管理制度，以保证施工顺利进行。3、技术准备3.1、 中标后，立即组织工程技术人员进场，熟悉施工现场及图纸，理解设计意图，进一步弄清工程特点，会审图纸，清除漏、错、缺等问题，解决施工技术与施工工艺间的矛盾。3.2、 编制具体的施工组织设计，规定全面、突出重点，以施工图、施工规范、质量原则、操作规程及业主提供的资料作为组织施工的指引文献。3.3、 编制施工预算，计算各个分部、分项工程的工程数量，疏通材料供应渠道,分析劳动力和
8、技术力量，组织建立施工技术、机械管理等各项规章制度，编制具体日勺施工网络筹划。3.4、 积极做好工程有关资料收集整顿工作，以便施工过程中进行疑难查询。六、施工方案1、总体施工程序本施工总体施工程序为：接受任务阶段一动工前准备阶段一全面施工阶段一工程收尾一交工验收阶段。安装各分部分项施工程序为：先配合土建，后安装管线及设备；2、重要分部分项工程施工措施2.1施工准备：2.1.l工程正式施工前，施工人员要熟悉图纸，进行技术和物资准备，重点解决图纸中存在的问题，组织物资和人员进场和并进行技术交底。2.1.2专业技术人员应参与有设计单位、建设单位、监理单位、施工单位联合组织的图纸会审，从施工操作的可行
9、性、以便性、安全性，提出意见或建议，并接受设计单位技术交底，办理图纸会审记录。2.1.3应根据设计图纸提出设备及材料数量、进场筹划，拟定施工机械和人工的消耗量，为机具和人力力准备提供根据。2. 1.4施工单位应根据施工方案，组织施工人员，合理搭配工种。工人上岗前，应进行有关的培训，方可上岗操作。2.1. 5动工前应准备施工现场临时生产和生活设施，并考虑冬雨季施工的因素。贯彻施工措施、施工用水、用电、材料堆场或仓库、半成品加工场地。2.1.6专业技术人员根据设计图纸、施工方案、施工验收规范，向上岗人员进行安装工程技术交底，并办理有关手续。2. 1.7对现场的材料、设备应按材料清单进行清点、核查。
10、不同材料按不同技术规定认真检查其型号、规格、原则、材质、技术参数、数量与否符合设计文献规定。如不符合规定，应及时提出，并与有关方面协商接洽，做好记录。清点完毕,应根据不同材质、不同规定、安装先后顺序寄存，保证其用途、构造、重量、体积、包装性质与堆场相适应，避免锈蚀、损坏、和反复搬运。2.1. 8各道工序必须严格按照图纸规定和施工验收规范进行施工，保证工程质量。2.1.9每道工序完毕后必须立即填写工程报验资料，报请业主单位进行验收，非经报验，业主未批准，不准进行下道工序。2.1.10严格实行样板工程安装制度。对于大面积相似的工程，应先做样板工程,请业主批准后才可大面积施工。各专业先在同一空间交叉
11、安装，按设计图和建设单位规定做好管线综合，请建设单位提出意见，及时发现问题，解决问题。2. 2电气施工程序安排及重要分项工程工艺流程：2.3. 1重要施工程序安排(1)检查施工阶段内，多种材料设备的数量、规格、位置与否与其她专业有矛盾，如有矛盾及时提交监理部门或建设单位有关专业人员协调。(2)预留预埋应与土建施工密切配合。(3)高下压配电设备安装(4)电缆敷设安装。(5)防雷接地测试。(5)系统调试。(7)组织交工验收。(8)发电机组安装2.4重要施工措施；由于本设计为初步组织设计，没有设计图纸及工程量清单，分部分项工作并不明确，现按我方的施工经验列出常用电气施工分项工程的施工措施，如我公司有
12、幸中标，将会按照设计图纸及业主招标文献的规定编写具体的施工组织设计2.4. U电气管道敷设(1)、明配线管安装前一方面要根据走向安装支吊架，然后安装线管。镀锌线管制弯时用弯管器制弯。镀锌线管连接时管端用绞板套丝，接上接头，使管段与管段或管段与线合接起来，同步做好跨接连接。项目弯曲半径弯扁度明配管管子有一种弯4D0.1管子有二个弯6DO.1(2)、管道制弯时注意小心操作，不能用力过猛，避免管道被压扁。明敷时,弯曲半径应不小于或等于4倍管径：(3)、镀锌管的连接采用丝扣连接，连接对口要光滑，无毛刺，丝扣管套连接要紧密，牢固。镀锌管对接口采用跳线焊接形式跨接接地，跨接体直径46mm,明敷时采用接地卡
13、对边跳线连接接地，跨接材料为2.54mn2双色塑料铜芯导线。(4)、电线管管卡安装间距按如下原则:线管种类管直径(mm)15-2025-3240-5065以上管卡间最大间距(M)镀锌钢管1.522.53.5PVC塑料管11.52注：终端管卡距电气箱，盒及器具边沿距离以15(50011m为宜。(6)、电线管敷设时，下列状况需加设线盒：a、无弯位，长度超过30m时。b、有一种弯位，长度每超过20m时。c、有二个弯位，长度每超过15m时。d、有三个弯位，长度每超过8m时，e、金属线管安装必须做好多种保护措施，接地跨接良好，避开有也许对管线构成危害的建筑部分，过伸缩缝时应采用金属软接。f、穿管绝缘导线
14、或电缆的总面积不应超过管内截面积百分之四十。2.5. 2、管内穿线工程(1)同一交流回路日勺导线，必须穿入同一金属管内，不同回路，不同电压以及交流与直流的导线，不得穿入同一管内。(2)穿入管内导线涉及绝缘层的总截面积不应不小于管子内截面积的40%,且穿入日勺导线应能满足后来维修更换规定，杜绝死线。(3)严禁导线在管内接头和扭结，也不得将导线接头埋入箱底板后的墙体，如有接头必须在箱盒内。(4)不进入盒(箱)内的垂直管口，穿入导线后，应将管口做密封解决。(5)导线的分色：1.l相为黄色，1.2相为绿色，1.3红色，(中性线)为淡蓝色，PE保护线为黄/绿双色或黑色。(6)照明绝缘线路的绝缘摇测：电气
15、器具为安装迈进行摇测时，一方面注意摇表日勺电压级别，测500伏如下日勺低压设备绝缘电阻时，应选用500伏的摇表；测量绝缘电阻时，应事先将断路器、用电设备和电表都断开，操作时一人摇测，一人及时读数，并记录，摇动速度应保持在120nmin左右，读数应采用一分钟后的(读数为宜。对照明回路还应在绝缘检测后安装光源，免影响绝缘电阻测量。2.4. 3、配电箱、控制柜的安装基本槽钢之间的连接紧密，牢固平整，二次接线固定牢固，与端子排的!连接紧密，排列整洁，标志清晰齐全，熔断器接触点的接触应紧密，接地线应紧密牢固。(1)、配电箱、控制柜安装位置应具有安全，干燥，容易操作的场合条件，施工时按设计施工图定位，如发现安装场合不能满足安装条件时，应告知设计或现场监理，作合适的调节。(2)、进入柜箱内的配线要整洁排列，超过三根以上时要绑扎成束，并按设计图设计回路标示。箱内0进出导线要留有100150mm余量。(3)、配电箱、控制柜安装要牢固，标高按设计规定，箱面要平直，箱体高度500mm如下的标高偏差应控制在15mm如下，箱体高度500mm以上的应控制在30mm如下，配电箱体时接地端应有明显标志，安装时牢固接地。(
