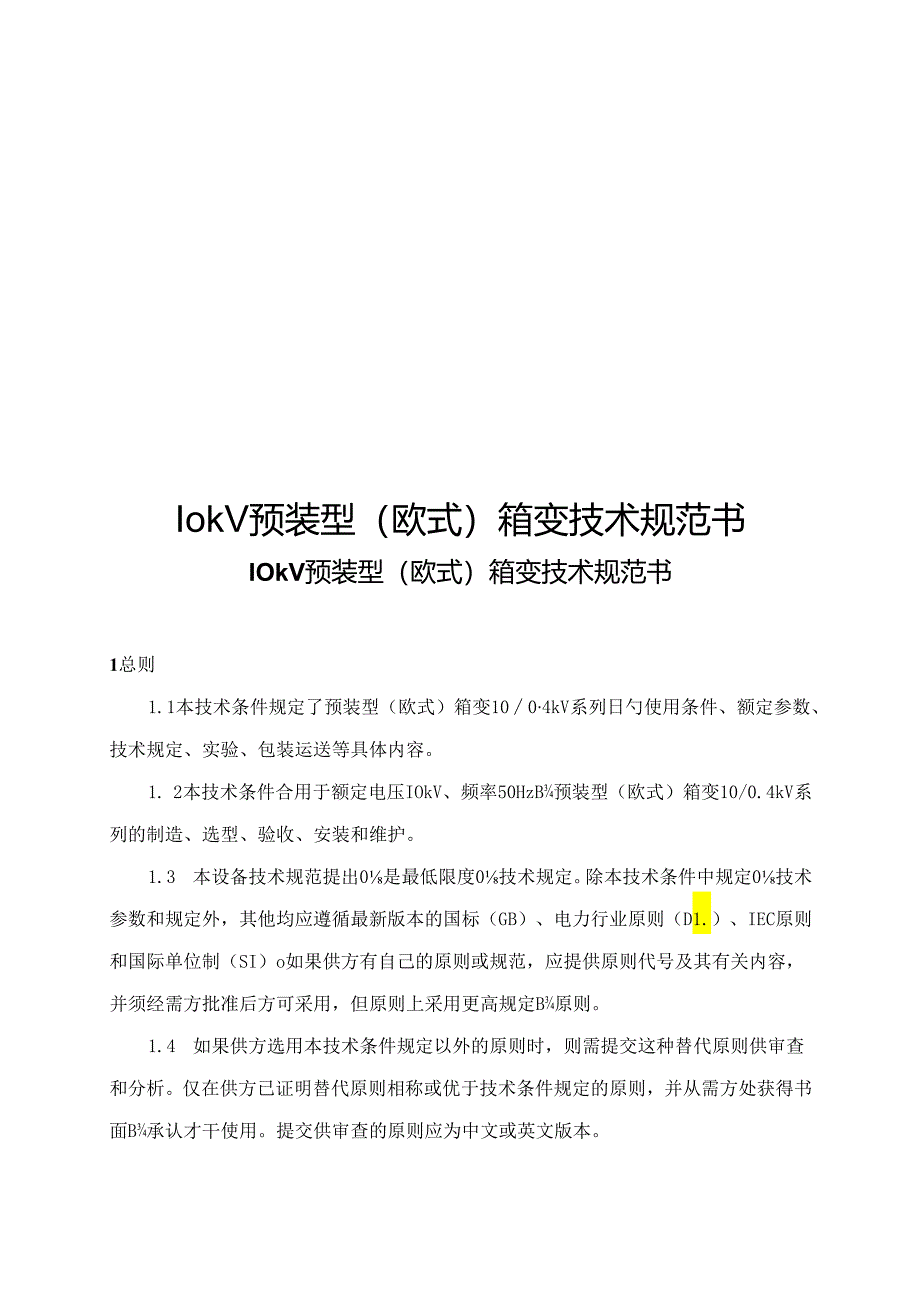

1、IokV预装型(欧式)箱变技术规范书IOkV预装型(欧式)箱变技术规范书1总则1.1本技术条件规定了预装型(欧式)箱变1004kV系列日勺使用条件、额定参数、技术规定、实验、包装运送等具体内容。1. 2本技术条件合用于额定电压IOkV、频率50HzB预装型(欧式)箱变10/0.4kV系列的制造、选型、验收、安装和维护。1.3 本设备技术规范提出0是最低限度0技术规定。除本技术条件中规定0技术参数和规定外,其他均应遵循最新版本的国标(GB)、电力行业原则(D1.)、IEC原则和国际单位制(SI)o如果供方有自己的原则或规范,应提供原则代号及其有关内容,并须经需方批准后方可采用,但原则上采用更高规

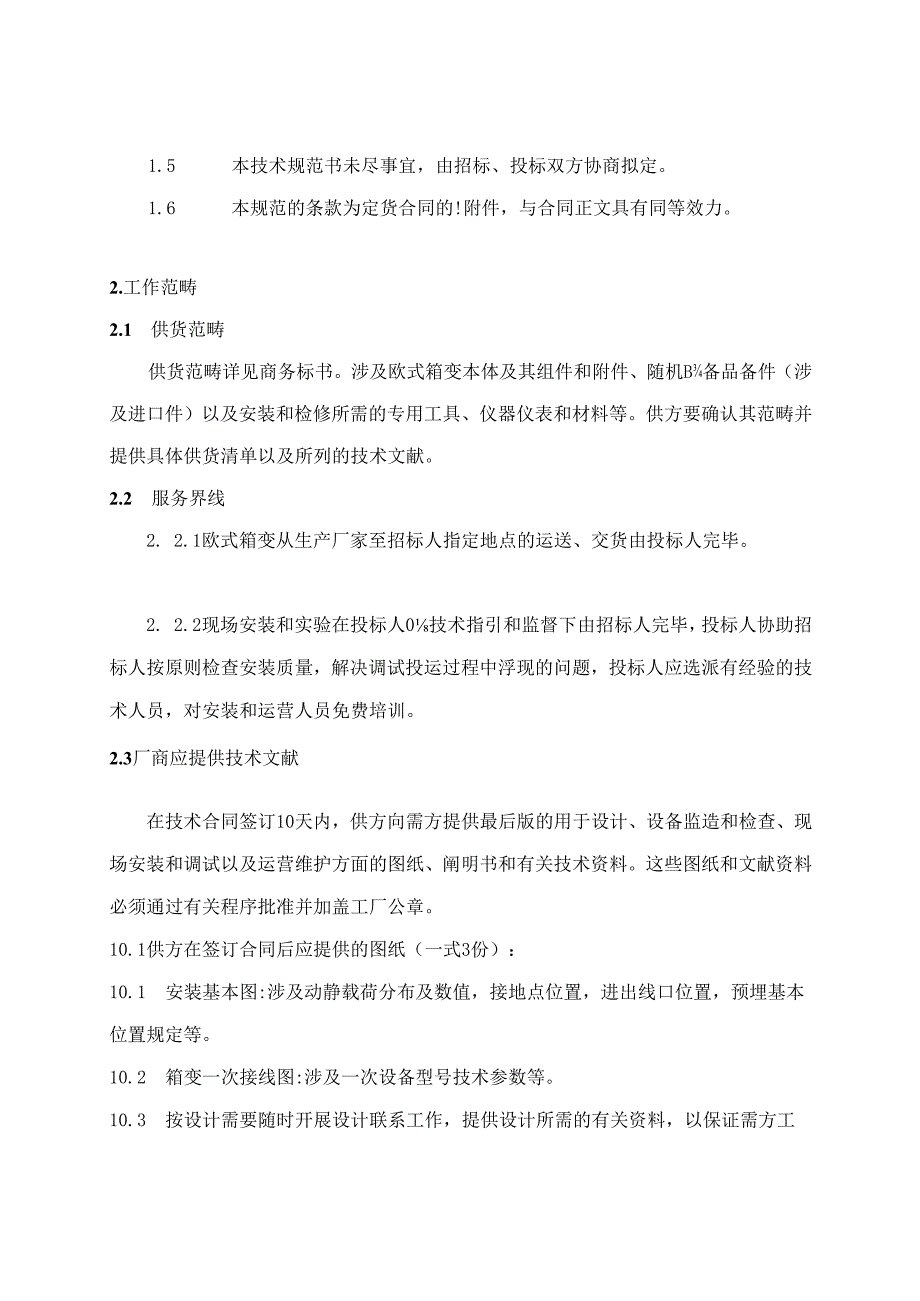

2、定B原则。1.4 如果供方选用本技术条件规定以外的原则时,则需提交这种替代原则供审查和分析。仅在供方已证明替代原则相称或优于技术条件规定的原则,并从需方处获得书面B承认才干使用。提交供审查的原则应为中文或英文版本。1.5 本技术规范书未尽事宜,由招标、投标双方协商拟定。1.6 本规范的条款为定货合同的!附件,与合同正文具有同等效力。2.工作范畴2.1 供货范畴供货范畴详见商务标书。涉及欧式箱变本体及其组件和附件、随机B备品备件(涉及进口件)以及安装和检修所需的专用工具、仪器仪表和材料等。供方要确认其范畴并提供具体供货清单以及所列的技术文献。2.2 服务界线2. 2.1欧式箱变从生产厂家至招标人
3、指定地点的运送、交货由投标人完毕。2. 2.2现场安装和实验在投标人0技术指引和监督下由招标人完毕,投标人协助招标人按原则检查安装质量,解决调试投运过程中浮现的问题,投标人应选派有经验的技术人员,对安装和运营人员免费培训。2.3厂商应提供技术文献在技术合同签订10天内,供方向需方提供最后版的用于设计、设备监造和检查、现场安装和调试以及运营维护方面的图纸、阐明书和有关技术资料。这些图纸和文献资料必须通过有关程序批准并加盖工厂公章。10.1供方在签订合同后应提供的图纸(一式3份):10.1 安装基本图:涉及动静载荷分布及数值,接地点位置,进出线口位置,预埋基本位置规定等。10.2 箱变一次接线图:

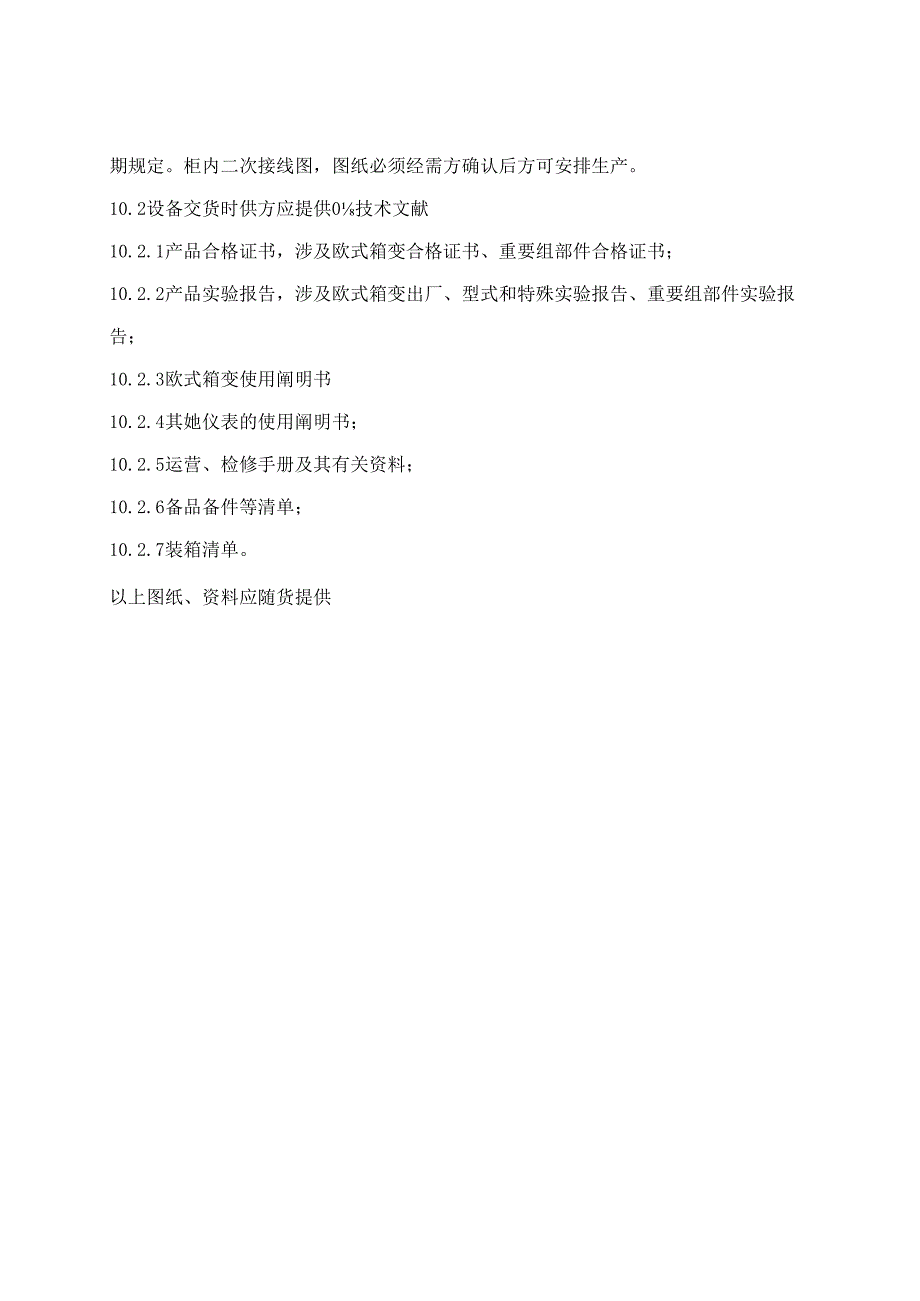

4、涉及一次设备型号技术参数等。10.3 按设计需要随时开展设计联系工作,提供设计所需的有关资料,以保证需方工期规定。柜内二次接线图,图纸必须经需方确认后方可安排生产。10.2设备交货时供方应提供0技术文献10.2.1产品合格证书,涉及欧式箱变合格证书、重要组部件合格证书;10.2.2产品实验报告,涉及欧式箱变出厂、型式和特殊实验报告、重要组部件实验报告;10.2.3欧式箱变使用阐明书10.2.4其她仪表的使用阐明书;10.2.5运营、检修手册及其有关资料;10.2.6备品备件等清单;10.2.7装箱清单。以上图纸、资料应随货提供3.技术规定3.1 应遵循的现行原则:GB1094.1-1996电力
5、变压器第1部分总则GB1094.2-1996电力变压器第2部分温升GB1094.3-电力变压器第3部分绝缘水平和绝缘实验GB1094.5-电力变压器第5部分承受短路0能力GB1094.11-电力变压器第11部分干式电力变压器GB16926-1997交流高压负荷开关-熔断器组合电器GB3096-1993都市区域环境噪声原则GB3804-3.6-40.5kV交流高压负荷开关GB3906-3.6-40.5kV交流金属封闭开关设备和控制设备GB7251-1997低压成套开关设备和控制设备GB/T11022-1999高压开关设备和控制设备原则的共同技术规定GB/T14048-1993低压开关设备和控制设
6、备总则GB/T17467-1998高压/低压预装式变电站D1./T537-高压/低压预装箱式变电站选用导则D1./T791-户内交流充气式开关柜选用导则D1./T593-高压开关设备和控制设备原则的共用技术规定D1./T404-3.6kV40.5kV交流金属封闭开关设备和控制设备Q/CSG11624-中国南方电网公司公司原则配电变压器能效原则及技术经济评价导则(如下简称:南网导则)3.2 使用条件3.2.1环境条件3. 2.1.l周边空气温度年最高温度:40最热月平均温度:30年最低温度:TOc最大日温差:25K4. 2.1.2海拔高度:m5. 2.1.3环境湿度:日平均相对湿度不不小于90%
7、日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不不小于90%月平均水蒸汽压力值不超过1.8kPa3 .2.1.4地震烈度:8度污秽级别:III级4 .2.2系统概况a.系统额定电压:12kVb.系统额定频率:50Hzc.系统中性点接地方式:不接地、消弧线圈接地和小电阻接地。3.3额定参数3. 3.1设备B重要参数(设备典型方案详见附表1)本次采购的欧式箱变,其技术参数除应满足应遵循的重要原则外,还应满足本标书如下规定:表一欧式箱变本体技术参数欧项目单位技术参数规定式箱变本体技术参数额定电压Un高压主回路kV12低压主回路0.4热稳定电流高压主回路kA20低压主回路注1动稳定电流高压主回路k
