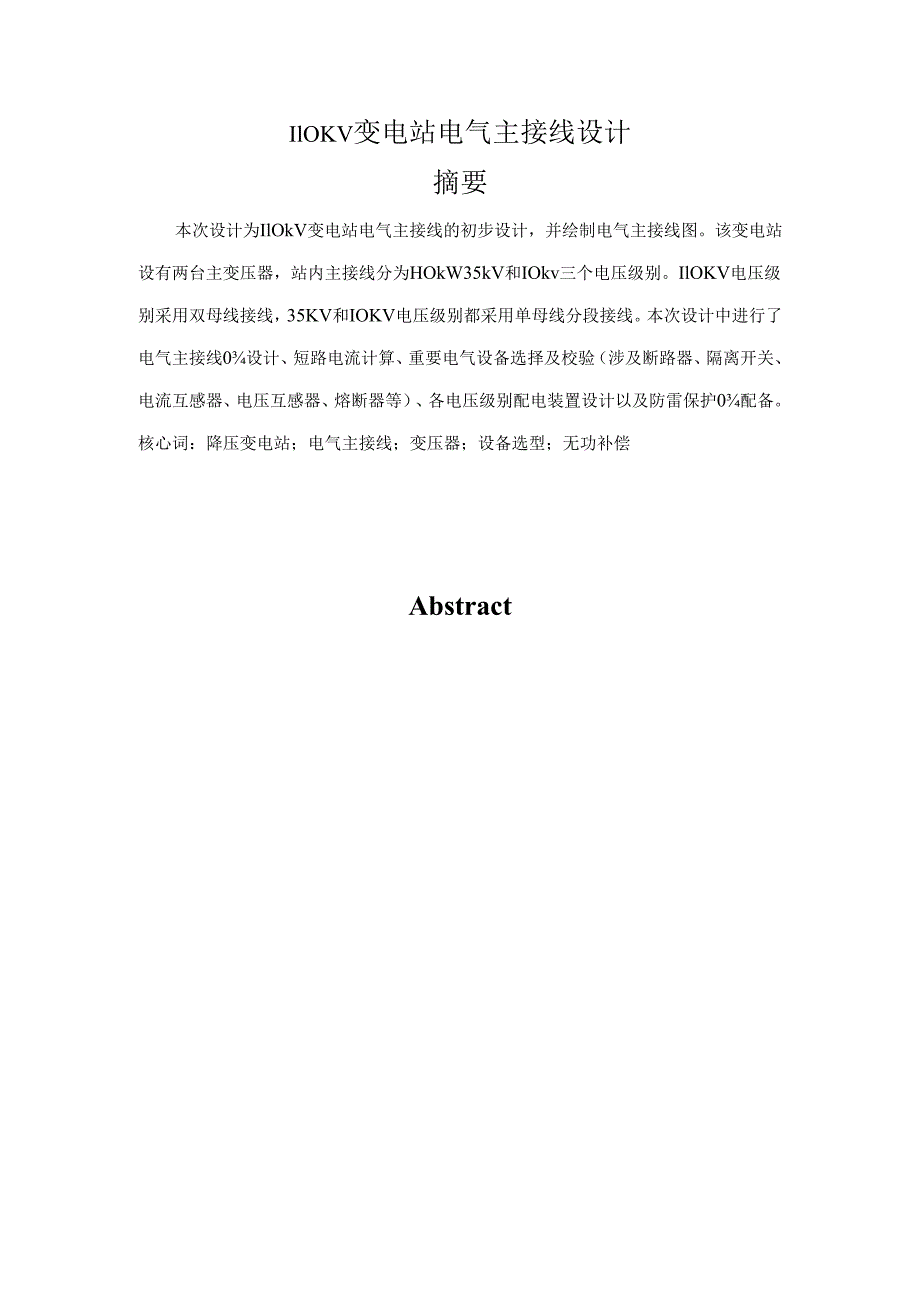

1、IlOKV变电站电气主接线设计摘要本次设计为IlOkV变电站电气主接线的初步设计，并绘制电气主接线图。该变电站设有两台主变压器，站内主接线分为HOkW35kV和IOkv三个电压级别。IlOKV电压级别采用双母线接线，35KV和IOKV电压级别都采用单母线分段接线。本次设计中进行了电气主接线0设计、短路电流计算、重要电气设备选择及校验（涉及断路器、隔离开关、电流互感器、电压互感器、熔断器等）、各电压级别配电装置设计以及防雷保护0配备。核心词：降压变电站；电气主接线；变压器；设备选型；无功补偿Abstract1 .电气主接线设计1.1 IIOKV变电站的技术背景31.2 主接线的设计原则31.3
2、主接线设计的基本规定31.4 高压配电装置H勺接线方式41.5 主接线的选择与设计81.6 主变压器型式的选择92 .短路电流计算2.1 短路电流计算的概述112.2 短路计算的!一般规定112.3 短路计算H勺措施122.4 短路电流计算123 .电气设备选择与校验3.1 电气设备选择的一般条件153.2 高压断路器的选型163.3 高压隔离开关的选型173.4 互感器的选择173.5 短路稳定校验183.6 高压熔断器的选择184 .屋内外配电装置设计4.1 设计原则194.2 设计的基本规定204.3 布置及安装设计的具体规定204.4 配电装置选择215 .变电站防雷与接地设计5.1

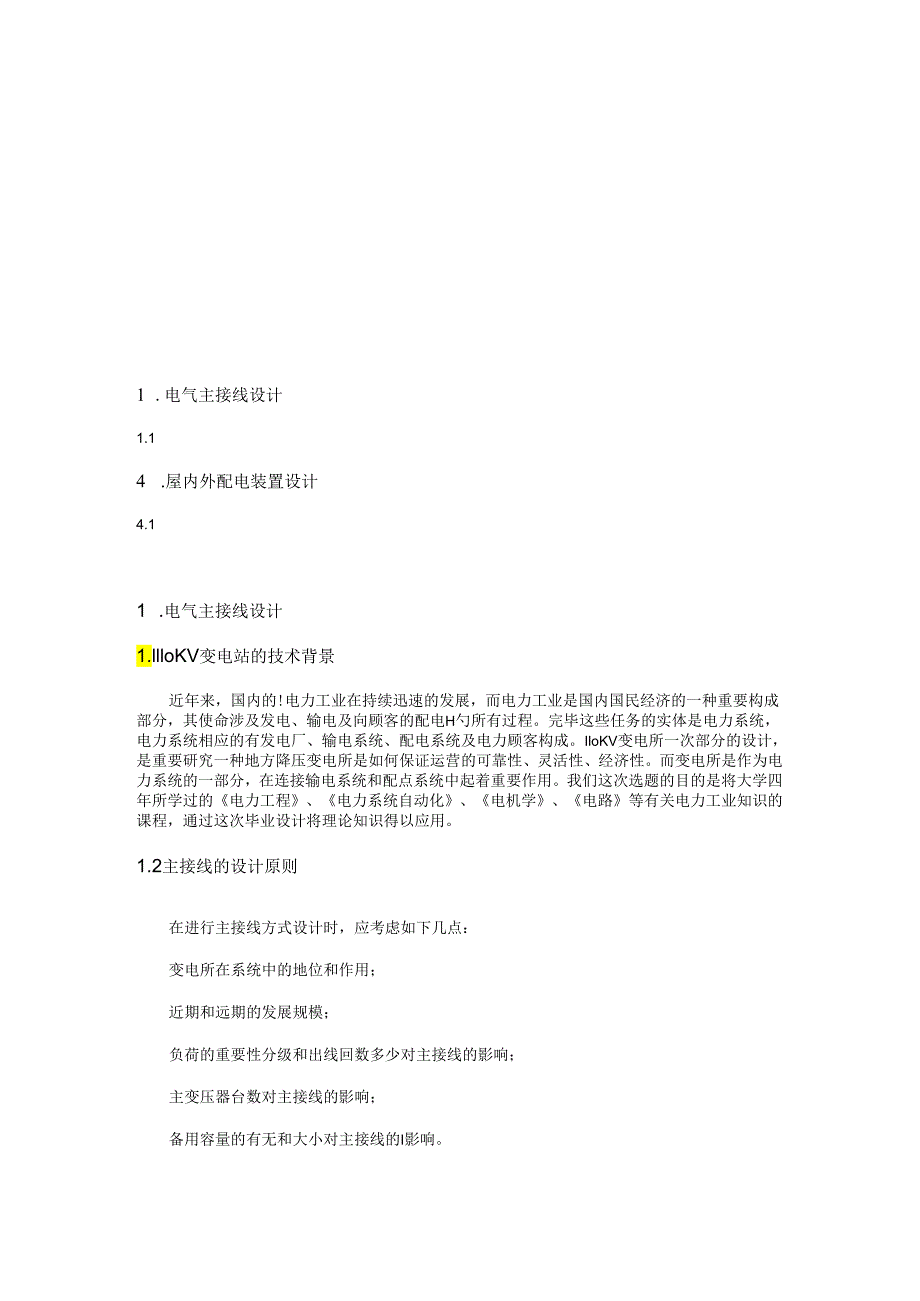

3、雷电过电压的形成与危害225.2 电气设备的防雷保护225.3 避雷针的配备原则235.4 避雷器的配备原则235.5 避雷针、避雷线保护范畴计算235.6 变电所接地装置246 .无功补偿设计6.1 无功补偿的）概念及重要性246.2 无功补偿的原则与基本规定247 .变电所总体布置7.1 总体规划267.2 总平面布置26结束语27参照文献271 .电气主接线设计1.llloKV变电站的技术背景近年来，国内的!电力工业在持续迅速的发展，而电力工业是国内国民经济的一种重要构成部分，其使命涉及发电、输电及向顾客的配电H勺所有过程。完毕这些任务的实体是电力系统，电力系统相应的有发电厂、输电系统、

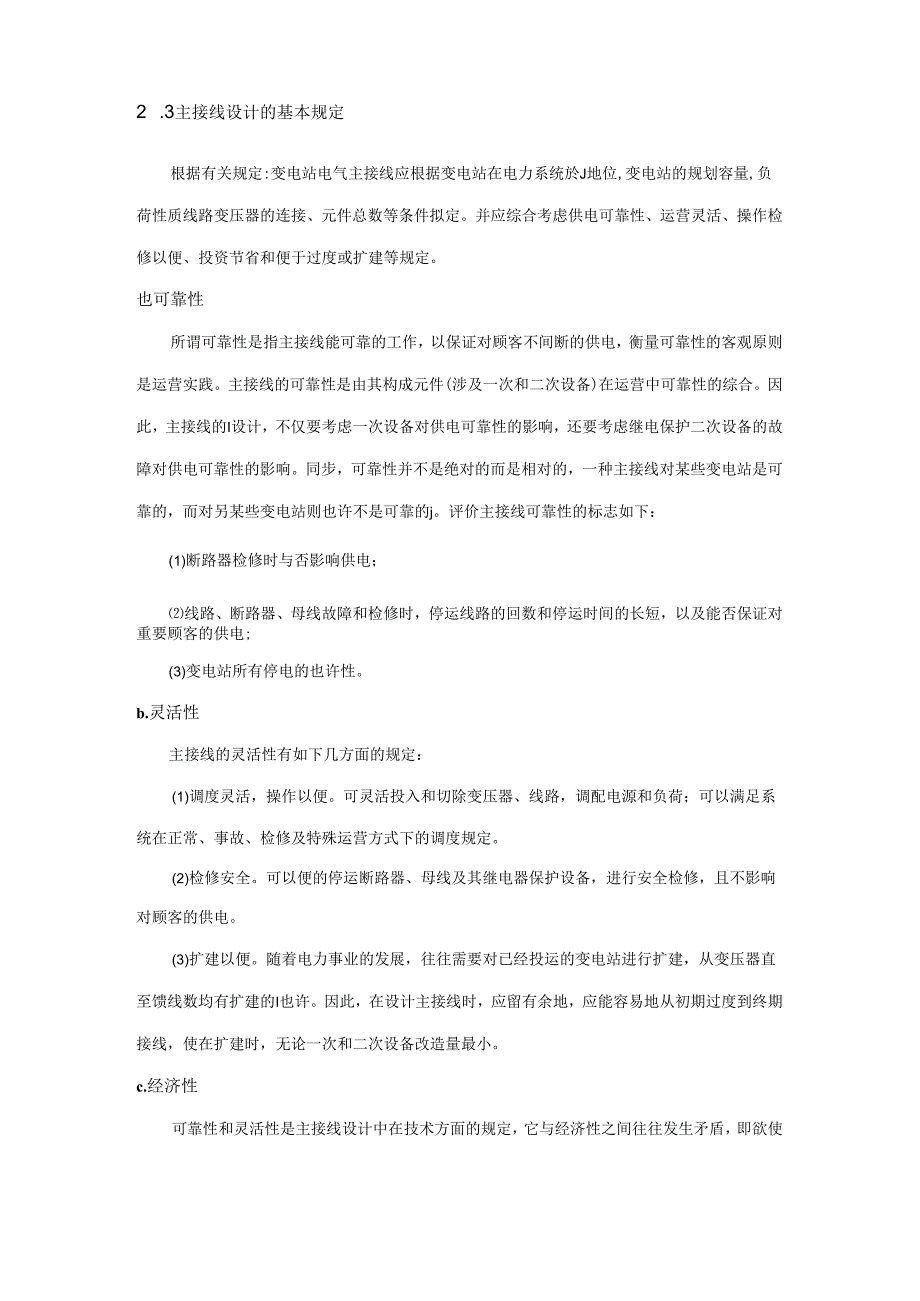

4、配电系统及电力顾客构成。IloKV变电所一次部分的设计，是重要研究一种地方降压变电所是如何保证运营的可靠性、灵活性、经济性。而变电所是作为电力系统的一部分，在连接输电系统和配点系统中起着重要作用。我们这次选题的目的是将大学四年所学过的电力工程、电力系统自动化、电机学、电路等有关电力工业知识的课程，通过这次毕业设计将理论知识得以应用。1.2主接线的设计原则在进行主接线方式设计时，应考虑如下几点：变电所在系统中的地位和作用；近期和远期的发展规模；负荷的重要性分级和出线回数多少对主接线的影响；主变压器台数对主接线的影响；备用容量的有无和大小对主接线的I影响。2 .3主接线设计的基本规定根据有关规定:
5、变电站电气主接线应根据变电站在电力系统於J地位,变电站的规划容量,负荷性质线路变压器的连接、元件总数等条件拟定。并应综合考虑供电可靠性、运营灵活、操作检修以便、投资节省和便于过度或扩建等规定。也可靠性所谓可靠性是指主接线能可靠的工作，以保证对顾客不间断的供电，衡量可靠性的客观原则是运营实践。主接线的可靠性是由其构成元件(涉及一次和二次设备)在运营中可靠性的综合。因此，主接线的I设计，不仅要考虑一次设备对供电可靠性的影响，还要考虑继电保护二次设备的故障对供电可靠性的影响。同步，可靠性并不是绝对的而是相对的，一种主接线对某些变电站是可靠的，而对另某些变电站则也许不是可靠的j。评价主接线可靠性的标志
6、如下：(1)断路器检修时与否影响供电；线路、断路器、母线故障和检修时，停运线路的回数和停运时间的长短，以及能否保证对重要顾客的供电;(3)变电站所有停电的也许性。b.灵活性主接线的灵活性有如下几方面的规定：(1)调度灵活，操作以便。可灵活投入和切除变压器、线路，调配电源和负荷；可以满足系统在正常、事故、检修及特殊运营方式下的调度规定。(2)检修安全。可以便的停运断路器、母线及其继电器保护设备，进行安全检修，且不影响对顾客的供电。(3)扩建以便。随着电力事业的发展，往往需要对已经投运的变电站进行扩建，从变压器直至馈线数均有扩建的I也许。因此，在设计主接线时，应留有余地，应能容易地从初期过度到终期
7、接线，使在扩建时，无论一次和二次设备改造量最小。c.经济性可靠性和灵活性是主接线设计中在技术方面的规定，它与经济性之间往往发生矛盾，即欲使主接线可靠、灵活，将也许导致投资增长。因此，两者必须综合考虑，在满足技术规定前提下，做到经济合理。(1)投资省。主接线应简朴清晰，以节省断路器、隔离开关等一次设备投资；要使控制、保护方式但是于复杂，以利于运营并节省二次设备和电缆投资；要合适限制短路电流，以便选择价格合理的电器设备；在终端或分支变电站中，应推广采用直降式(110/6IOkV)变电站和以质量可靠的简易电器替代高压侧断路器。(2)年运营费小。年运营费涉及电能损耗费、折旧费以及大修费、平常小修维护费
8、。其中电能损耗重要由变压器引起，因此，要合理地选择主变压器的型式、容量、台数以及避免两次变压而增长电能损失。(3)占地面积小。电气主接线设计要为配电装置H勺布置发明条件，以便节省用地和节省架构、导线、绝缘子及安装费用。在运送条件许可於!地方，都应采用三相变压器。(4)在也许的状况下，应采用一次设计，分期投资、投产，尽快发挥经济效益。1. 4高压配电装置的接线方式&单母线接线234AAAQS1Q2xc/QS2/ZQSl/QI-I图1单母线接线方式长处：接线简朴清晰、设备少、操作以便：隔离开关仅在检修设备时作隔离电压用，不担任其他任何操作，使误操作的也许性减少；此外，投资少、便于扩建。缺陷：不够灵
9、活可靠，任意元件的故障或检修，均需使整个配电装置停电，单母线可用隔离开关分段，但当一段母线故障时各部回路仍需短时停电，在用隔离开关将故障的母线分开后才干恢复到非故障段的供电。合用范畴：只有一台主变压器，10KV出线不超过5回，35KV出线不超过3回，110KV出线不超过2回。b.单母线分段接线图2单母线分段接线长处：(1)用断路器把母线分段后，对重要顾客可以从不同段引出两条回路，有两个电源供电;(2)当一段母线发生故隙，分段断路器会自动将故障段切除，保证正常段母线不间断供电和不致使重要顾客停电。缺陷：(1)当一段母线或母线隔离开关故障或检修时,该段母线的回路都要在检修期间内停电;(2)当出线为
10、双回路时，常使架空线路浮现交叉跨越；(3)、扩建时需向两个方向均衡扩建。合用范畴：(1) 610KV配电装置出线回路数为6回及以上时；(2) 3563KV配电装置出线回路数为48回时；(3) 110-220KV配电装置出线回路数为34回时。c.双母线接线图3双母线接线(TQF-母线联系断路器)双母线接线，其中一组为工作母线，一组为备用母线，并通过母线联路断路器并联运营,电源与负荷平均分派在两组母线上，由于母线继电保护的规定，一般某一回路母线连接日勺方式运营。在进行倒闸操作时应注意，隔离开关H勺操作原则是：在等电位下操作应先通后断。如检修工作母线时其操作环节是：先合上母线断路器TQF两侧的隔离开
11、关，再合上TQF,向备用线充电，这时两组母线等到电位。为保证不中断供电，应先接通备用母线上的隔离开关，再断动工作母线上隔离开关。完毕母线转换后，再断开母联断路器TQF及其两侧的隔离开关，即可对原工作母线进行检修。长处：(1)供电可靠通过两组母线隔离开关的倒换操作，可以轮流检修一组母线而不致使供电中断,一组母线故障后，能迅速恢复供电，检修任一回路的母线隔离开关,只停该回路。(2)调度灵活各个电源和各回路负荷可以任意分派到某一组母线上能灵活地适应系统中多种运营方式调度和潮流变化的需要。扩建以便向双母线的左右任何种方向扩建,均不影响两组母线单位电源和负荷均匀分派，不会引起原有回路的停电。当有双回架空
12、线路时，可以顺序布置，以至接线不同的母线短时不会如单母线分段那样导致出线交叉跨越。(4)便于实验当个别回路需要单独进行实验时，可将该回路分开，单独接至一组母线上。缺陷：(1)增长一组母线和使每回路就需要加一组母线隔离开关。(2)当母线故隙或检修是隔离开关作为倒换操作电器,容易误操作。为了避免隔离开关误操作,需要隔离开关和短路器之间装设连锁装置。合用范畴：出线带电抗器的J61OKV出线，3560KV配电装置出线超过8问或连接电源较多，负荷较大时，110KV220KV出线超过5回时。d.双母线分段接线图4双母线分段接线220KV进出线回路数较多，双母线需要分段,其分段原则是：(1)当进线回路数为I
13、O-M时,在一组母线上用断路器分段；(2)当进线回路数为15回及以上时，两组母线均用断路器分段;(3)在双母线接线中,均装设两台母联兼旁断路器;(4)为了限制220KV母线短路电流或系统解列运营的规定,可根据需要将母线分段。e.桥形接线当只有两台变压器和两条输电线路时，可采用桥形接线，分为内桥与外桥形两种接线。(一)内桥形接线长处：高压断路器数量少，四个回路只需三台断路器。缺陷：(1)变压器的切除和投入较复杂，需动作两台断路器，影响-回线路H勺临时停运。(2)桥连断路器检修时，两个回路需解列运营。(3)出线断路器检修时，线路需较长时期停运。为避免此缺陷，可加装正常断开运营的跨条，为了轮流停电检
14、修任何一组隔离开关，在跨条上须加装两组隔离开关。桥连断路器检修时，也可运用此跨条。合用范畴：合用于较小容量的发电厂、变电所，并且变压器不常常切换或线路较长，故障率较高状况。(二)外桥形接线长处：同内桥形接线缺陷：(1)线路的切除和投入较复杂，需动作两台断路器，并有一台变压器临时停运。(2)桥连断路器检修时，两个回路需解列运营。(3)变压器侧断路器检修时，变压器需较长时间停运。为避免此缺陷，可加装正常断开运营的跨条，桥连断路器检修时，也可运用此跨条。合用范畴：合用于较小容量的发电厂、变电所，并且变压器切换或线路短时，故障率较少状况。此外，线路有穿越功率时，也宜采用外桥形接线。图5桥形接线f.角形
15、接线多角形接线的各断路器互相连接而成闭合的环形，是单环形接线。为减少因断路器检修而开环运营的时间，保证角形接线运营可靠性，以采用35角形接线为宜，并且变压器与出线回路宜对角对称分布。长处(1)投资少，平均每回只需装设一台断路器。(2)没有汇流母线，在接线的任意段上发生故障，只需切除这一段及与其相连接的元件，对系统运营的影响较小。(3)接线成闭合环形，在闭环运营时，可靠性灵活性较高。(4)每回路由两台断路器供电，任一台断路器检修，不需中断供电，也不需旁路设施。隔离开关只作为检修时隔离之用，以减少误操作的也许性。(5)占地面积少。多角形接线占地面积约是一般中型双母线带旁路母线的40%,对地形狭窄地区和地下洞内布置较合适。缺陷：(1)任一台断路器检修，都成开环运营，从而减少了接线的可靠性。因此，断路器数量不能多，即进出线回路数受到限制。(2)每进出线回路都江堰市连接着两台断路器，每台断路器又连着两个回路，从而
