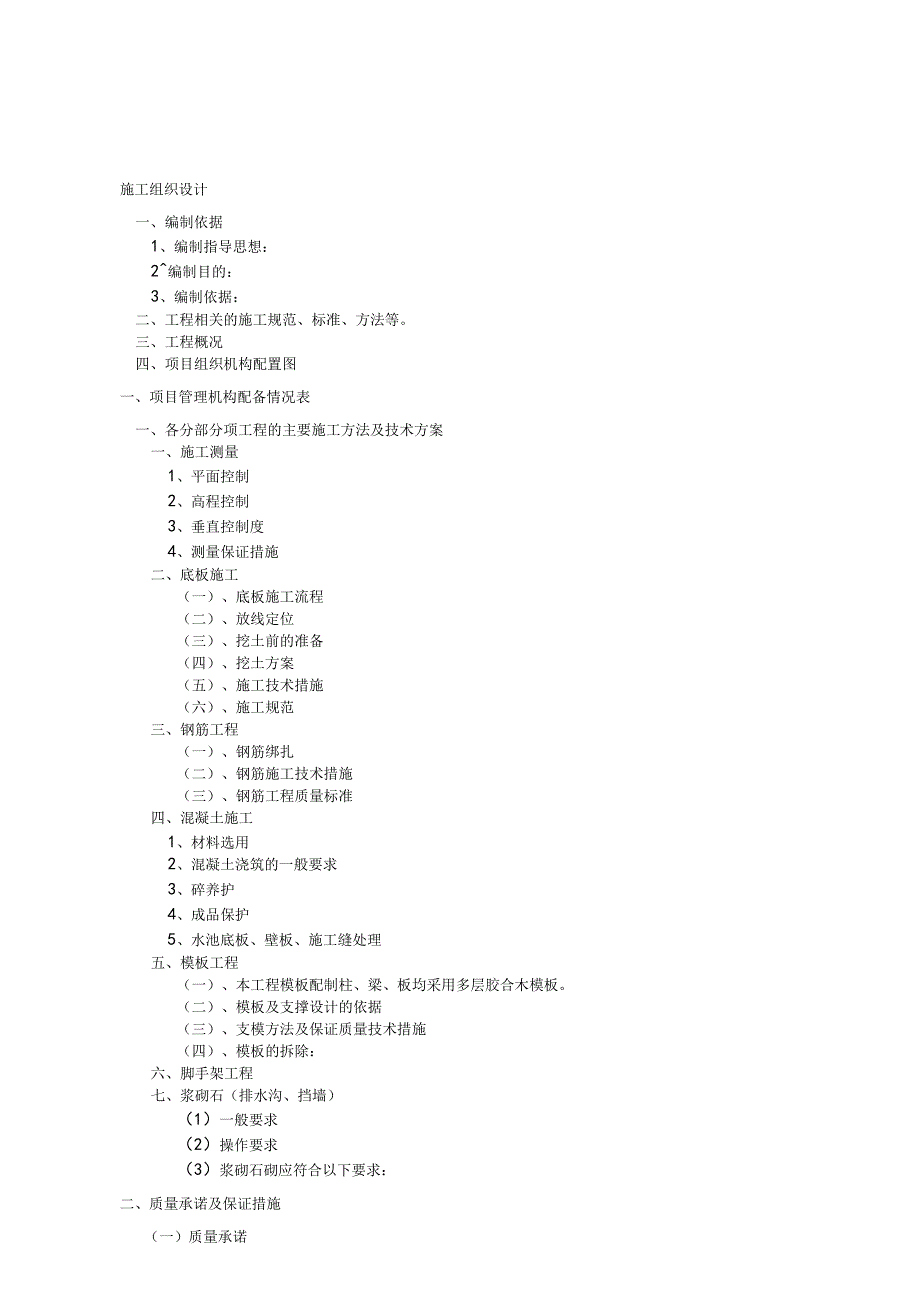

1、施工组织设计一、编制依据1、编制指导思想：2编制目的：3、编制依据：二、工程相关的施工规范、标准、方法等。三、工程概况四、项目组织机构配置图一、项目管理机构配备情况表一、各分部分项工程的主要施工方法及技术方案一、施工测量1、平面控制2、高程控制3、垂直控制度4、测量保证措施二、底板施工（一）、底板施工流程（二）、放线定位（三）、挖土前的准备（四）、挖土方案（五）、施工技术措施（六）、施工规范三、钢筋工程（一）、钢筋绑扎（二）、钢筋施工技术措施（三）、钢筋工程质量标准四、混凝土施工1、材料选用2、混凝土浇筑的一般要求3、碎养护4、成品保护5、水池底板、壁板、施工缝处理五、模板工程（一）、本工程模

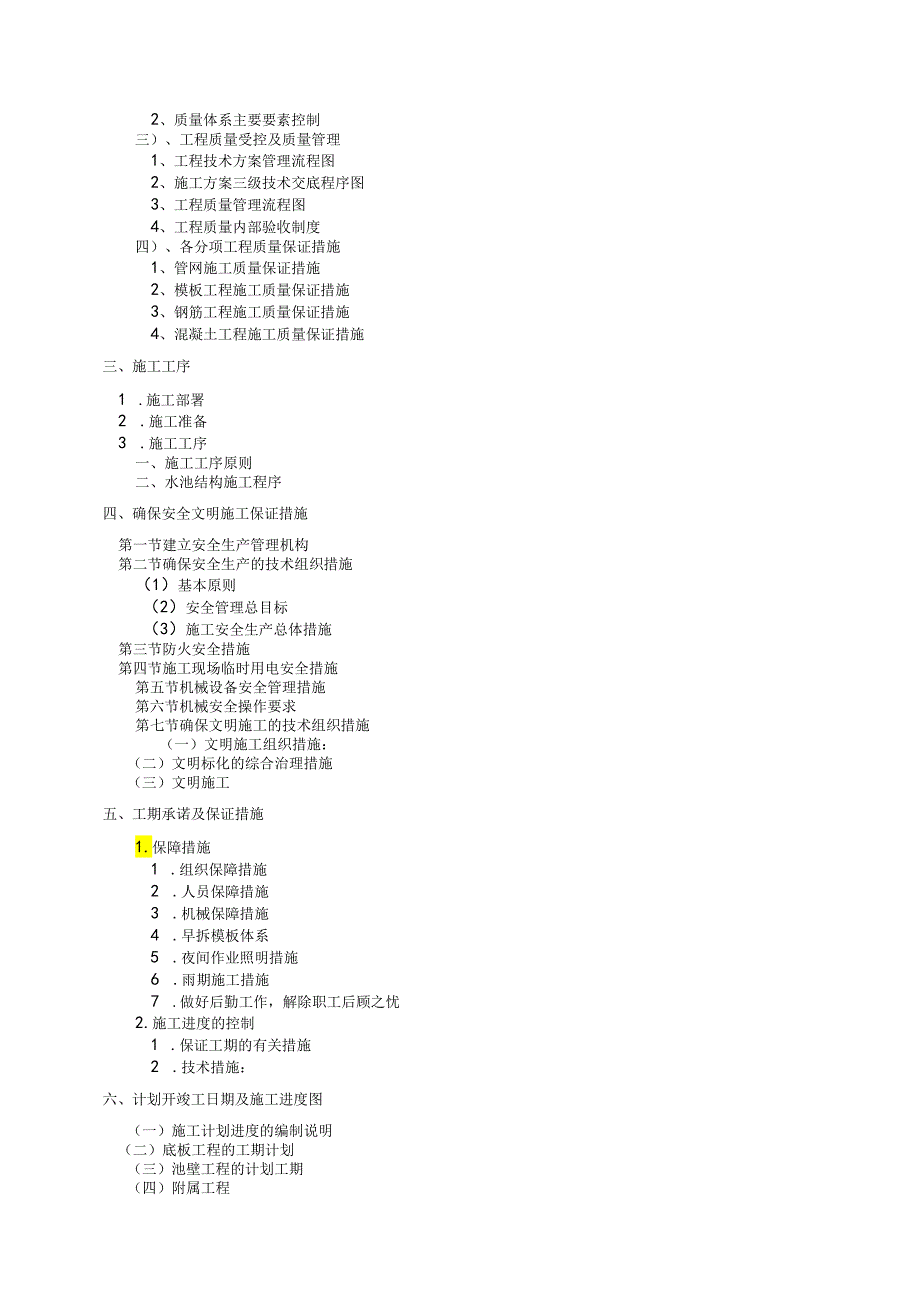

2、板配制柱、梁、板均采用多层胶合木模板。（二）、模板及支撑设计的依据（三）、支模方法及保证质量技术措施（四）、模板的拆除：六、脚手架工程七、浆砌石（排水沟、挡墙）（1）一般要求（2）操作要求（3）浆砌石砌应符合以下要求：二、质量承诺及保证措施（一）质量承诺（二）质量保证措施一）、质量目标二）、质量保证体系1、质量保证体系2、质量体系主要要素控制三）、工程质量受控及质量管理1、工程技术方案管理流程图2、施工方案三级技术交底程序图3、工程质量管理流程图4、工程质量内部验收制度四）、各分项工程质量保证措施1、管网施工质量保证措施2、模板工程施工质量保证措施3、钢筋工程施工质量保证措施4、混凝土工程施工
3、质量保证措施三、施工工序1 .施工部署2 .施工准备3 .施工工序一、施工工序原则二、水池结构施工程序四、确保安全文明施工保证措施第一节建立安全生产管理机构第二节确保安全生产的技术组织措施（1）基本原则（2）安全管理总目标（3）施工安全生产总体措施第三节防火安全措施第四节施工现场临时用电安全措施第五节机械设备安全管理措施第六节机械安全操作要求第七节确保文明施工的技术组织措施（一）文明施工组织措施：（二）文明标化的综合治理措施（三）文明施工五、工期承诺及保证措施1.保障措施1 .组织保障措施2 .人员保障措施3 .机械保障措施4 .早拆模板体系5 .夜间作业照明措施6 .雨期施工措施7 .做好后
4、勤工作，解除职工后顾之忧2.施工进度的控制1 .保证工期的有关措施2 .技术措施：六、计划开竣工日期及施工进度图（一）施工计划进度的编制说明（二）底板工程的工期计划（三）池壁工程的计划工期（四）附属工程七、劳动力安排和材料投入计划及其保证措施（一）、劳动力安排计划表（二）、劳动力安排和材料投入保证措施1、劳动力保证措施2、投入材料保证措施一、水泥的存放二、钢材及金属材料的存放三、木材的存放四、水暖器材的存放五、油漆涂料及化工材料的存放六、防水材料的存放七、其他轻质装修材料的存放八、周转料具的存放八、本工程投入的主要施工机械设备情况九、施工平面图一、施工用电二、施工用水三、施工道路十、雨季施工措
5、施雨季施工的保证措施1、雨季施工组织措施2、雨季施工技术措施H一、降低成本措施十二、成品、半成品保护措施十三、降低环境污染和噪音措施十四、农民工工资保障措施施工组织设计一、编制依据1、编制指导思想：以质量为中心,充分发挥我项目部的优势，向技术，向管理要质量、要进度、要效益。2、编制目的：为曲靖大为焦化制供气有限公司105万吨/年焦炉干熄焦节能环保技术改造项目一牵车台土建工程的施工提供完整的纲领性的技术文件，用以指导工程的施工与管理，确保优质、高速、安全、文明地完成该工程。3、编制依据：1、施工图纸及国家、地方现场的技术政策，技术标准、评定标准及操作规程。2、本单位拥有的机械装备状况。二、工程相
6、关的施工规范、标准、方法等。1）中华人民共和国建筑法2）建筑工程质量管理条例3）建筑施工安全检查标准4）建筑机械使用安全技术规程5）施工现场临时用电安全技术规范6）工程测量规范7）地下工程防水技术规范8）建筑地基基础工程质量验收规范9）钢筋焊接及验收规程10）混凝土结构工程施工质量验收规范11）混凝土强度检难评定标准12）普通混凝土用砂质量标准及检测方法13）普通混凝土用碎石或卵石质量标准及检测方法14）普通混凝土配合比设计规程15）普通混凝土配合比设计技术规定16）水泥材料含碱量测定方法17）硅酸盐水泥、普通硅酸盐水泥18）混凝土拌合用水标准,施工验收规范，工程质量JGJ59-99JGJ33
7、-2001JGJ46-2001GB50026-93GB50108-2001GB50202-2002JGJ18-2001GB50204-2005GBJ107-87JGJ52-92JGJ53-92JGJ55-2001JGJ/T55-96GB204-83GB175-1999JGJ63-89CEC25：90GB50203-2002GB50209-200219）混凝土结构加固技术规范20）砌体工程施工质量验收规范21）建筑地面工程施工质量验收规范三、工程概况工程名称：曲靖大为焦化制供气有限公司105万吨/年焦炉干熄焦节能环保技术改造项目一牵车台土建分部分项工程工程地点：云南省曲靖市沾益县花山镇建设单位：
8、曲靖大为焦化制供气有限公司工程内容：图纸详见总图设计。工程简介：图示范围内，做法详见施工合同。四、项目组织机构配置图本工程为曲靖大为焦化制供气有限公司105万吨/年焦炉干熄焦节能环保技术改造项目一牵车台土建为司的重点工程，施工时将严格按项目法组织施工，调配我公司的具有丰富经验的管理人员，快速的完成本工程的施工任务，项目经理由韩鸿晏同志担任，潘玉宝同志担任项目技术负责人，和工程处的各部门骨干负责本工程的施工，具体的人员安排详见下面项目管理机构配备情况表一、项目管理机构配备情况表序号姓名年龄学历专业职称岗位证书号1潘玉宝54小学建筑工程师技术负责人02043562韩鸿晏39大专建筑项目经理项目经理
9、003182823李国庆46中专建筑工程师副项目经理020413004肖贵平41中专建筑助理工程师项目负责人020412985刘松贵39初中建筑技术员安全员0035706肖建中35中专建筑工程师预算员00069827潘强25大学建筑技术员资料员0204101188张国强25中专建筑技术员机械工010206539李吉宏39中专建筑技术员电工0101140810张洪伍42初中建筑技术员碎工01030452一、各分部分项工程的主要施工方法及技术方案一、施工测量1、平面控制根据设计总平面建筑定位图以及现有的坐标点。采用角度交合法，闭合法，在现场拟定主轴线控制网点，网点设在施工不影响的地方，并用木桩在四
10、周固定和作明显标志，由此轴线控制网点用经纬仪准确的将轴线投入到调节池四周位置上。2、高程控制根据已知的水准点为原始点，采用IV级水准手段往返测，将正确的标高先引到施工场地上，在施工场地埋设2个水准标志点，以形成水准网，采用S3水准仪往返测量取平均值，计算为引进的绝对标高土O.OOOm值。挖土放线均从0.OOOm标高作基线，待做到水池底板浇筑完成拆模时，随时将0.00Om标高引到水池底板侧壁四周及中间轴线处，并做好水平及轴线控制标志，上面各层用50M钢卷尺以四周的标高线向上丈量，中间轴线处辅助检测，定标高均如此做法，以免形成累积误差。要求水池标高误差均控制在2mm以内。3、垂直控制度根据水池四角
11、的轴线及中间轴线处的轴线标志点用经纬仪向上反测，用线垂进行校测（精确对中），然后定出四角轴线点再用经纬仪校验垂直度。4、测量保证措施（1）测量工具及仪器专人保管使用。（2）所有测量采取换人复测。二、底板施工（一）、底板施工流程测量放线定位一土方开挖f垫层施工一底板绑扎钢筋一底板模板支设一底板碎浇捣。（二）、放线定位水池土方开挖前，先用经纬仪及钢卷尺定出水池轴线位置，标出基坑开挖界线，离基坑开挖边线45米处打入龙门桩，钉好龙门板，控制底板轴线位置。（三）、挖土前的准备1、认真学习，熟悉图纸，组织力量精心编制施工方案。2、组织施工人员学习方案，进行安全技术交底，并安排组织施工。3、安排好便道位置。
12、为保证顺利出土，预选做好卸土点的临时道路，回车道、倒土点，并配推土机。夜间配备充足的照明。4、土方开挖前，基坑内进行预降水，基坑周边应有适当的防排水措施。（四）、挖土方案（1）土方工程采用1台单斗挖土机开挖，开挖后测量平整。（2）基坑土方开挖后，及时通知勘察单位、设计单位验槽，合格后继续施工。（3）施工技术措施：1）为有效地保证施工进度，本工程采用全部开挖，挖土时不得超深、超挖，机械挖土时为了保护基底不要破坏。2）基坑四周按1：0.5比例放坡，并且留有施工操作面及排水沟。3）挖土期间专人跟随测量标高。既挖好一块，清理一块。（五）、施工技术措施（1）严格控制垫层平整度、水平标高，垫层表面用木蟹二
13、次搓平。（2）待垫层干燥硬结后，重新引测轴线，并根据基准线，用墨线弹出水池梁柱子壁板轴线。（六）、施工规范按工程相关的施工规范、标准、方法等执行。三、钢筋工程（一）、钢筋绑扎1、施工前必须准确按轴线和控制边线，柱、壁板的弹线绑扎，施工必须确保钢筋的保护层厚度，以满足设计和施工验收规范的要求。钢筋保护层不足之处，安排人员进行预校到位。2、水泥垫块必须按照不同的厚度预先制作。在垫放时，原则上1米间距垫一块,双层钢筋需加设钢筋马蹬。在浇捣之前，要检查一遍所有扎好的钢筋保护层是否都垫妥，以避免今后发生露筋。3、绑扎钢筋时先扎柱筋，再扎平台钢筋，在绑扎柱筋时所有的箍筋套入时要注意箍筋开口倒角的位置，柱的
14、箍筋弯钩成1350交错放置，绑扎在四周纵向立筋上，间距准确，成型钢筋要排绑扎在主筋上。柱先在下面绑扎成型后，整个吊装和下层钢筋焊接，接头处箍筋加密。4、壁板、柱插筋应加设定位环并用电焊与板面或梁面钢筋连接固定，以保证钢筋位置不受碎浇捣影响。柱筋采用对焊接头，同时接头位置要相互错开50%,即要满足第一接头高度要2H67501.c,第二接头高度2第一接头35d或至少2500,并离梁底不得少于500o5、钢筋一定要合理布置，环环用铁丝扎牢。6、上述钢筋施工时，确保钢筋相叠处不得超过设计高度。7、墙板、楼板双向受力钢筋的相互交点必须户户扎牢。上述非双向配置的钢筋相交点，除靠近外围两行钢筋的相交点全面扎牢外，中间可按梅花型交错绑扎牢固。8、柱的箍筋应与受力钢筋垂直设置。箍筋弯钩叠合处，应沿受力钢筋方向错开设置（箍筋弯钩设置在上部钢筋位置处左右交错，柱箍转圈设置），箍筋弯钩必须135,且弯钩长度必须满足IOdo9、抗震要求：
