1、地下室及地下室顶板种植屋面防水施工设计方案第一部分编制依据及编制说明1、编制依据1.1国家现行法律、法规中华人民共和国建筑法中华人民共和国消防法中华人民共和国环境保护法建设工程质量管理条例1.2国家现行防水规范、规程地下工程防水技术规范(GB50108-2008)地下防水工程质量验收规范(GB50208-2002)弹性体改性沥青防水卷材(GB18242-2008)种植屋面用耐根穿刺防水卷材(JC/T1075-2008)1.3工程设计图纸2、编制说明2.1本施工方案编制根据我公司多年的实际施工经验进行编写。2.2本方案中所使用的全部防水材料均为我公司提供。第二部分工程概况及特点3、总述该工程涉及

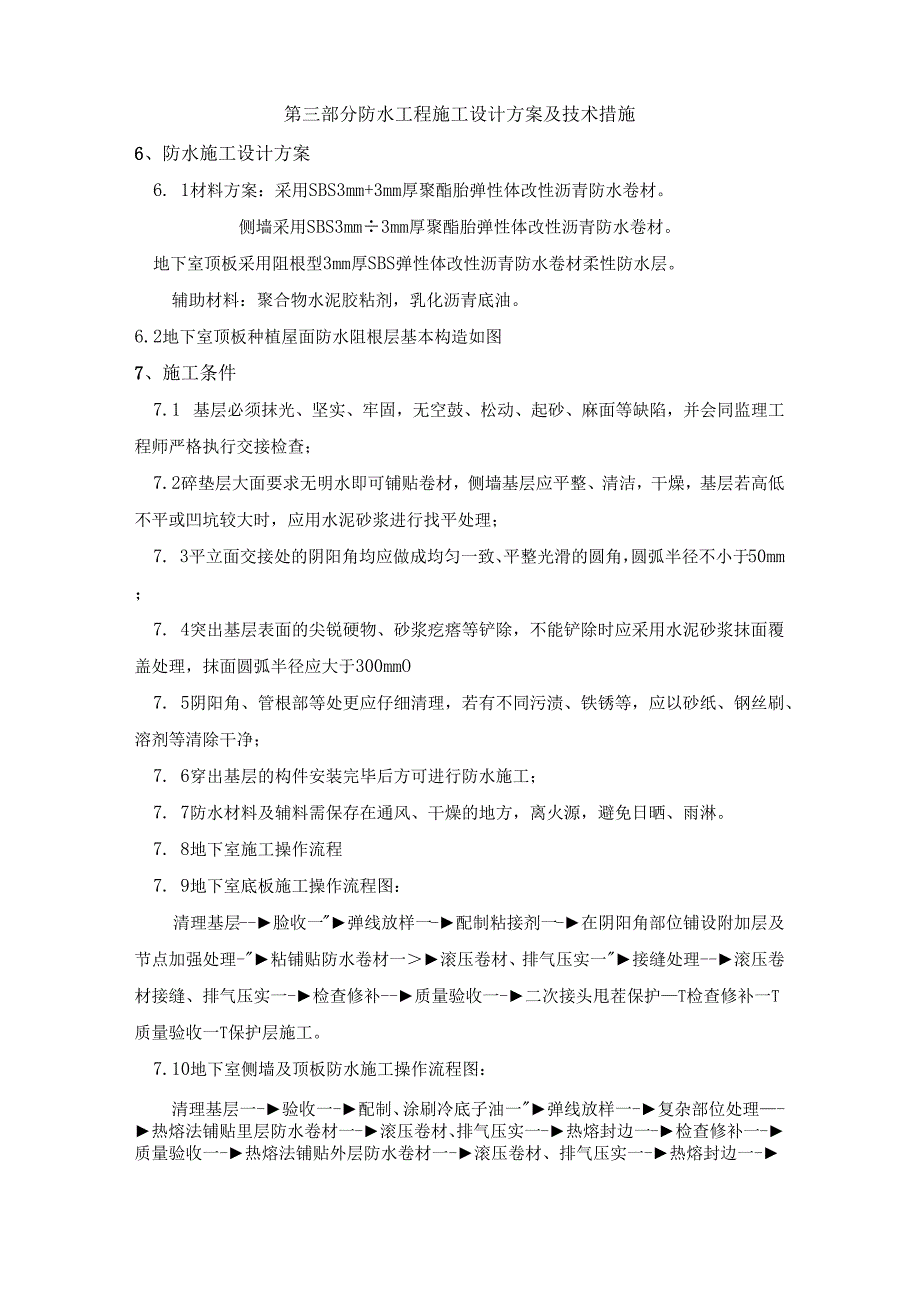

2、的防水部位有地下室底板、地下室侧墙、地下室顶板种植屋面。4、设计概况4.1 地下室底板防水设计：采用SBS3mm3mm厚聚酯胎弹性体改性沥青防水卷材。4.2 地下室侧墙防水设计：采用SBS3mm3mm厚聚酯胎弹性体改性沥青防水卷材。4.3 3地下室顶板设计：采用阻根型3mm厚SBS弹性体改性沥青防水卷材柔性防水阻根层。5、现场概况1.1、 工程地点。1.2、 现场条件。第三部分防水工程施工设计方案及技术措施6、防水施工设计方案6. 1材料方案：采用SBS3mm+3mm厚聚酯胎弹性体改性沥青防水卷材。侧墙采用SBS3mm3mm厚聚酯胎弹性体改性沥青防水卷材。地下室顶板采用阻根型3mm厚SBS弹性
3、体改性沥青防水卷材柔性防水层。辅助材料：聚合物水泥胶粘剂，乳化沥青底油。6.2地下室顶板种植屋面防水阻根层基本构造如图7、施工条件7.1 基层必须抹光、坚实、牢固，无空鼓、松动、起砂、麻面等缺陷，并会同监理工程师严格执行交接检查；7.2碎垫层大面要求无明水即可铺贴卷材，侧墙基层应平整、清洁，干燥，基层若高低不平或凹坑较大时，应用水泥砂浆进行找平处理；7. 3平立面交接处的阴阳角均应做成均匀一致、平整光滑的圆角，圆弧半径不小于50mm；7. 4突出基层表面的尖锐硬物、砂浆疙瘩等铲除，不能铲除时应采用水泥砂浆抹面覆盖处理，抹面圆弧半径应大于300mmO7. 5阴阳角、管根部等处更应仔细清理，若有不
4、同污渍、铁锈等，应以砂纸、钢丝刷、溶剂等清除干净；7. 6穿出基层的构件安装完毕后方可进行防水施工；7. 7防水材料及辅料需保存在通风、干燥的地方，离火源，避免日晒、雨淋。7. 8地下室施工操作流程7. 9地下室底板施工操作流程图：清理基层-脸收一弹线放样一-配制粘接剂一-在阴阳角部位铺设附加层及节点加强处理-粘铺贴防水卷材一滚压卷材、排气压实一接缝处理-滚压卷材接缝、排气压实一-检查修补-质量验收一-二次接头甩茬保护T检查修补一T质量验收一T保护层施工。7.10地下室侧墙及顶板防水施工操作流程图：清理基层一-验收一-配制、涂刷冷底子油一弹线放样一-复杂部位处理-热熔法铺贴里层防水卷材一-滚压

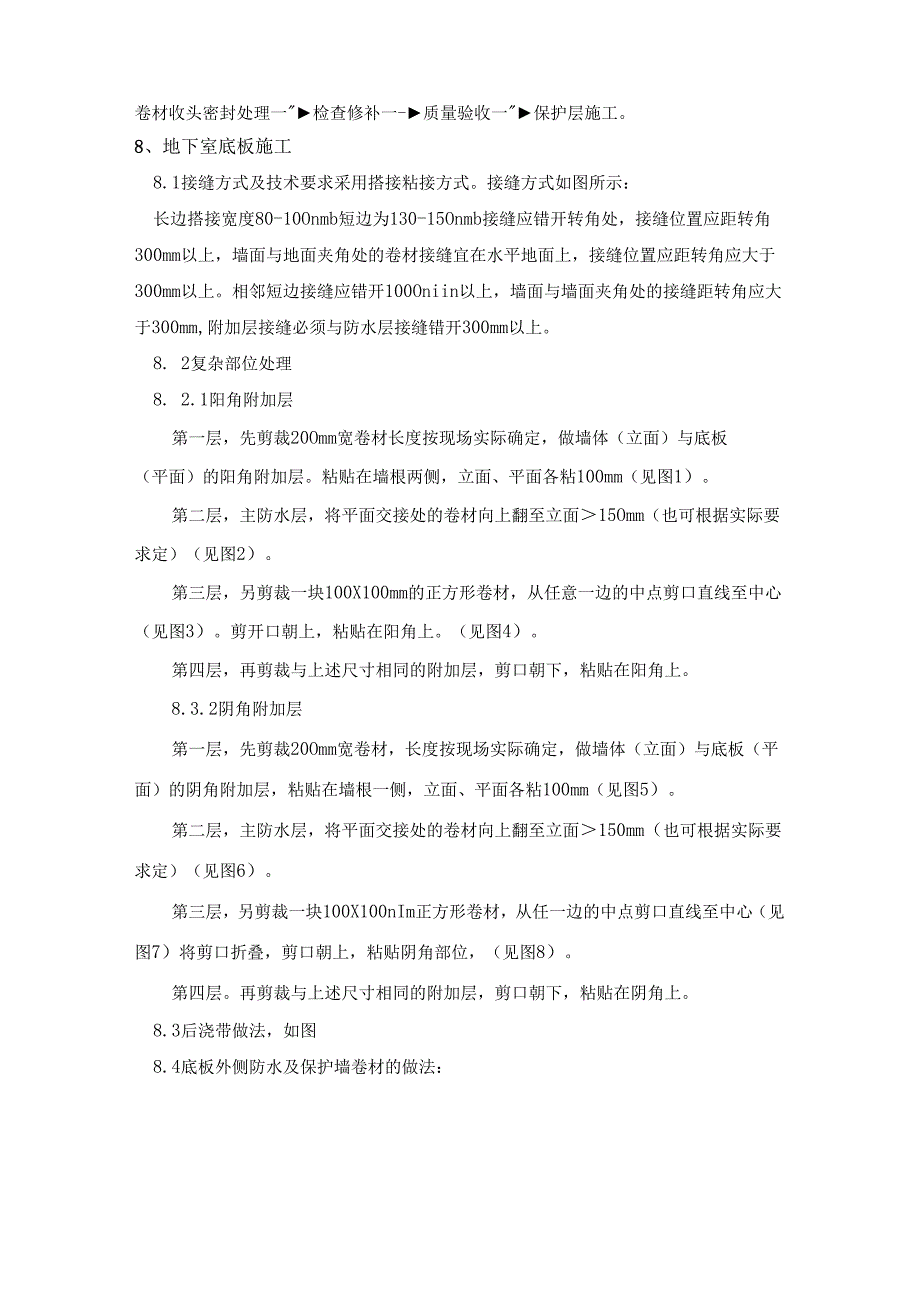

5、卷材、排气压实一-热熔封边一-检查修补一-质量验收一-热熔法铺贴外层防水卷材一-滚压卷材、排气压实一-热熔封边一-卷材收头密封处理一检查修补一-质量验收一保护层施工。8、地下室底板施工8.1接缝方式及技术要求采用搭接粘接方式。接缝方式如图所示：长边搭接宽度80-10Onmb短边为130-15Onmb接缝应错开转角处，接缝位置应距转角300mm以上，墙面与地面夹角处的卷材接缝宜在水平地面上，接缝位置应距转角应大于300mm以上。相邻短边接缝应错开100Oniin以上，墙面与墙面夹角处的接缝距转角应大于300mm,附加层接缝必须与防水层接缝错开300mm以上。8. 2复杂部位处理8. 2.1阳角附
6、加层第一层，先剪裁20Omm宽卷材长度按现场实际确定，做墙体（立面）与底板（平面）的阳角附加层。粘贴在墙根两侧，立面、平面各粘100mm（见图1）。第二层，主防水层，将平面交接处的卷材向上翻至立面15Omm（也可根据实际要求定）（见图2）。第三层，另剪裁一块100X100mm的正方形卷材，从任意一边的中点剪口直线至中心（见图3）。剪开口朝上，粘贴在阳角上。（见图4）。第四层，再剪裁与上述尺寸相同的附加层，剪口朝下，粘贴在阳角上。8.3.2阴角附加层第一层，先剪裁20Omm宽卷材，长度按现场实际确定，做墙体（立面）与底板（平面）的阴角附加层，粘贴在墙根一侧，立面、平面各粘100mm（见图5）。第
7、二层，主防水层，将平面交接处的卷材向上翻至立面150mm（也可根据实际要求定）（见图6）。第三层，另剪裁一块100X100nIm正方形卷材，从任一边的中点剪口直线至中心（见图7）将剪口折叠，剪口朝上，粘贴阴角部位，（见图8）。第四层。再剪裁与上述尺寸相同的附加层，剪口朝下，粘贴在阴角上。8.3后浇带做法，如图8.4底板外侧防水及保护墙卷材的做法：在基础底板结构外侧的四周砌筑永久性保护墙，砌筑前预先干铺一卷材，永久性保护墙表面标高与底板上表面标高一致。保护墙内抹20mm厚1：3水泥砂浆找平层，保护墙上口内、外边修成半径50mm的圆弧，以避免卷材在保护墙上口因弯折或挤压破损。9、地下室侧墙9.1清
8、理基求及清理按求进行。基层验验收规范进行。9.2胶粘剂及施工层：基层及复杂部位的要“14.3施工条件”的要收按地下防水工程质量(GB50208-2002)的要求冷底子油的配制：严格按照使用说明进行，根据实际情况适量加入溶剂调配，电动搅拌器搅拌均匀后方可使用。9.3胶粘剂及冷底子油涂刷前用高压吹风机将基层表面的浮尘吹扫干净。9.4基层干燥后，涂刷冷底子油(侧墙)，用长把辐刷把冷底子油涂刷在干净干燥的基层表面上，复杂部位用油漆刷刷涂，要求不露白，涂刷均匀。干燥4h以上至不粘脚后方可进行下道工序。9.5弹线放样：先在基层上弹好粉线，确定卷材铺贴位置及搭接缝尺寸，然后进行试铺，为正式铺贴作好准备。9.
9、6地下室卷材的配置：应将卷材顺地下室长方向进行配置。如下图9.7地下室侧建材的配置：地卜室夕Ii墙胃湍旌窗顺长度方句,自上而下配置找正，自下贴dU1.J9.8附加层蜀工：立面啬与平嚏耦处佃璃赧处理，附加层宽度一般为500mmO对凸虫部位部分机构做W嬴Im宽附加层。阴阳角3加层做法如下图:线向后移动，喷枪火焰随挡板一起移动，喷枪应紧靠挡板，距离卷材约50100三io如下图：搭接缝的边缘以溢出热熔的改性沥青为宜，然后用喷枪均匀热熔卷材，搭接缝用小抹子把边抹好，如下图：9. 10卷材铺贴：大面积铺贴时，卷材的端头对准基准线，顺基准线向一个方向滚铺。将卷材按铺贴长度和弹线尺寸裁剪并试铺定位后卷好，将已
10、卷好的卷材，用630X1500铁管穿入卷心（用于端头处的滚压），整卷向前缓缓滚动铺设,要求用力均匀、不窝气，掌握好铺设压边宽度。施工时，持喷枪工人应站在卷材滚铺的前方，把喷枪对准卷材和基面的交接处，同时加热卷材与基层，往返喷烤，观察当卷材的沥青刚刚熔化后把整卷卷材向前滚铺，压合至边缘挤出沥青粘牢，使其粘结在基层表面上。铺至卷材端头处利用630X1500铁管滚压，喷枪头距离卷材面保持在50100mln距离，与基层成60。角。如下图：铺贴立面卷材时，可根据立面高度采取临时钉固措施，并在卷材收口处，进行密封处理。在卷材防水层隐蔽前，发现防水层存在破损时，应采取措施及时进行修补，将破损处卷材清理干净，
11、取周边大于破损处100mm的卷材热熔粘牢，再用密封膏沿周边密封。9. 11穿墙管防水做法：在管道部位将底层防水增强施工完成后，卷材防水层与管道接口处用小铁丝扎牢，采用密封膏进行密封,为防水增强处理。在地下外墙部分有众多的管线进入室内，需要在结构外墙上设置大小不一的穿墙管，该部位的防水处理直接影响整体外墙的安全性，应严格按照规范施工。防水卷材在该部位的施工做法如图所示：10、地下室顶板种植屋面防水施工设计方案10.1基层干燥后，涂刷基层处理剂。用排刷把底油涂刷在干净干燥的基层表面上，要求不露白，涂刷均匀。干燥4h以上至不粘脚后方可进行下道工序。10. 2附加层施工对所有的阴阳角部位、立面墙与平面
12、交接处做附加层处理，附加层宽度一般为50Onuno对凸出基层部位部分做30OnIm宽附加层。（附加层见后附图）10. 3.试铺定位在基层上弹出基准线，把卷材试铺定位。卷材的配置一应将卷材顺长方向进行配置，使卷材长向与排水方向垂直，卷材搭接要顺流水坡方向，不应成逆向。如图10. 4先铺设排水比较集中的部位（如排水天沟等处）按标高由低向高的顺序铺设.10. 5卷材铺贴：同侧墙10. 6卷材搭接缝施工：同侧墙10. 7卷材的搭接宽度为长、短边均不小于100rnm,搭接缝的边缘以溢出热熔的改性沥青为宜，然后用喷灯均匀热熔卷材搭接缝用小抹子把边抹好。10. 8铺贴平面和立面连接部位的卷材在铺平面与立面相
13、连的卷材，应先铺贴平面，然后由下向上铺贴，并使卷材紧贴阴角，不应空鼓。立面墙上防水层应满粘。10. 9屋面女儿墙防水施工。女儿墙防水层施工时，应先铺贴平面，然后由下向上铺贴，使卷材紧贴阴角，不能空鼓。在女儿墙上满粘卷材，粘贴要牢固，在女儿墙预留收口处满粘卷材，并使上层卷材长出下层卷材不小于30mm,收头用水泥砂浆固定。10. 10主要节点构造做法10. 10.1阴阳角：阴阳角处的基层处理后，先铺一层卷材附加层，附加层卷材要剪成下图所示形状，铺贴时要满粘在基层上。10.10.2阴阳角卷材铺贴方法图11、地下室底板、外墙防水层成品保护地下室底板防水层施工完成后，采用水泥砂浆、块材料或细石混凝土作保护层时，保护层与防水层之间必须设置隔离层，隔离层可铺设纸胎沥青350油毡。地下室外墙防水保护宜采用聚苯乙烯泡沫塑料做软保护。12、车库顶板种植面防水层成品保护12.1顶板防水层施工完毕后，采用水泥砂浆、块材料或细石混凝土作保护层，保护层上铺设排水板及无纺布。12.2严禁在未进行保护的防水层上托运重型器物和运输设备。12.3不得在已验收合格的防水层上打眼凿洞，所有预埋件均不得后凿、预埋件不得后做，如必须穿透防水层时，必须提前通知防水承包方，以便提供合理的建议并进行及时的修补。北京京城普石防水防腐工程有限公司偏制2013年7月3日
