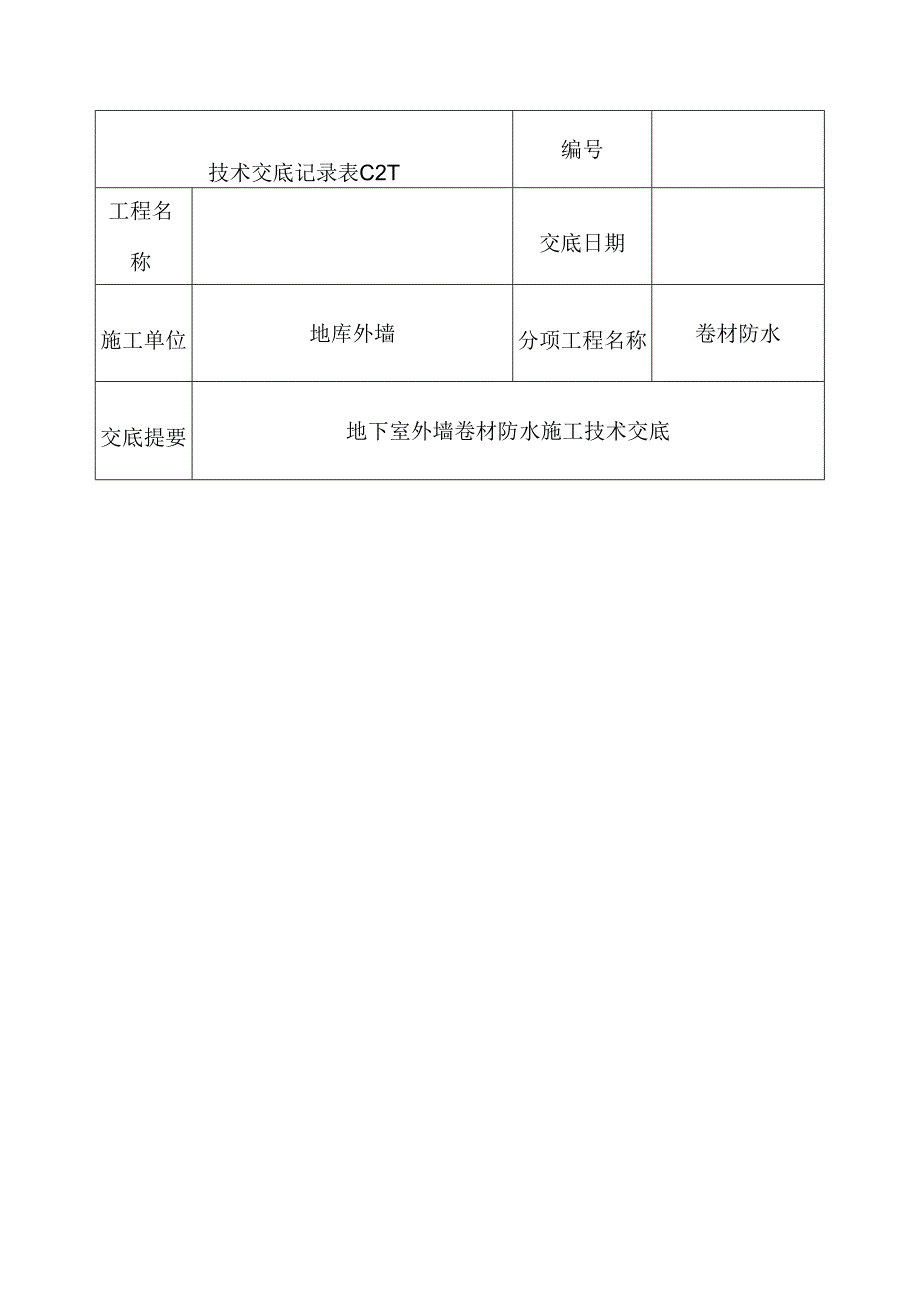

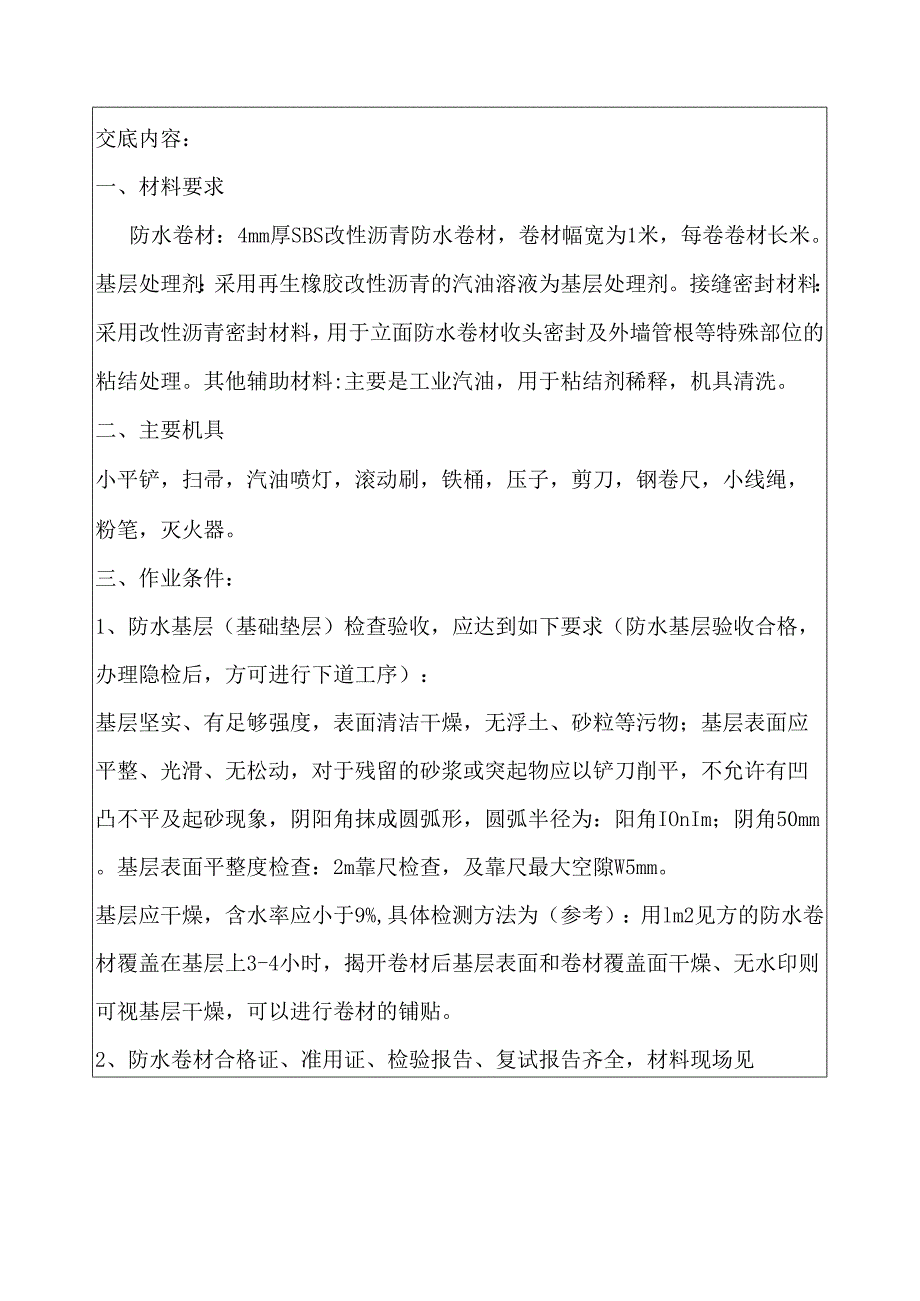

1、技术交底记录表C2T编号工程名称交底日期施工单位地库外墙分项工程名称卷材防水交底提要地下室外墙卷材防水施工技术交底交底内容：一、材料要求防水卷材：4mm厚SBS改性沥青防水卷材，卷材幅宽为1米，每卷卷材长米。基层处理剂：采用再生橡胶改性沥青的汽油溶液为基层处理剂。接缝密封材料：采用改性沥青密封材料，用于立面防水卷材收头密封及外墙管根等特殊部位的粘结处理。其他辅助材料:主要是工业汽油，用于粘结剂稀释，机具清洗。二、主要机具小平铲，扫帚，汽油喷灯，滚动刷，铁桶，压子，剪刀，钢卷尺，小线绳，粉笔，灭火器。三、作业条件：1、防水基层（基础垫层）检查验收，应达到如下要求（防水基层验收合格，办理隐检后，方

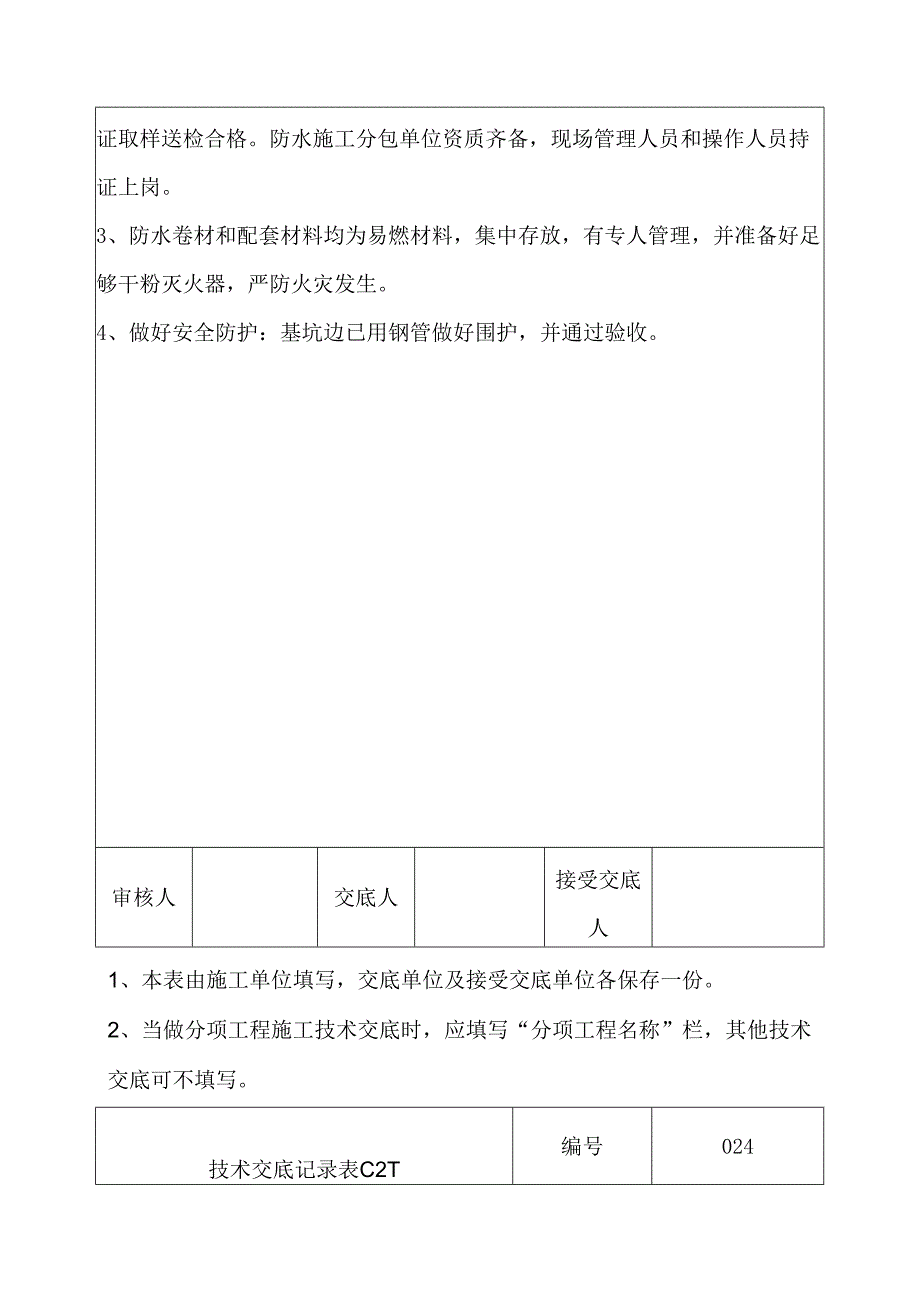

2、可进行下道工序）：基层坚实、有足够强度，表面清洁干燥，无浮土、砂粒等污物；基层表面应平整、光滑、无松动，对于残留的砂浆或突起物应以铲刀削平，不允许有凹凸不平及起砂现象，阴阳角抹成圆弧形，圆弧半径为：阳角IOnIm；阴角50mm。基层表面平整度检查：2m靠尺检查，及靠尺最大空隙W5mm。基层应干燥，含水率应小于9%,具体检测方法为（参考）：用lm2见方的防水卷材覆盖在基层上3-4小时，揭开卷材后基层表面和卷材覆盖面干燥、无水印则可视基层干燥，可以进行卷材的铺贴。2、防水卷材合格证、准用证、检验报告、复试报告齐全，材料现场见证取样送检合格。防水施工分包单位资质齐备，现场管理人员和操作人员持证上岗。
3、3、防水卷材和配套材料均为易燃材料，集中存放，有专人管理，并准备好足够干粉灭火器，严防火灾发生。4、做好安全防护：基坑边已用钢管做好围护，并通过验收。审核人交底人接受交底人1、本表由施工单位填写，交底单位及接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2T编号024工程名称交底日期施工单位分项工程名称卷材防水交底提要地下室外墙卷材防水施工技术交底交底内容：5、做好排水措施：已在基坑周圈做好排水沟，防止雨水浸泡基坑。6、做好照明工作：施工照明工作，配备足够灯具。四、操作，艺1、工艺流程：基层处理一基层处理剂涂刷一附加层施工
4、一第一层SBS防水卷材铺贴一第二层SBS防水卷材铺贴一卷材收头粘结、接头密封一验收一防水保护层施工一回填土施工。2、基层处理：地下室结构施工完毕并经验收合格后，开始进行地下室外墙防水施工。将外墙上气泡用水泥腻子刮平，同时将墙面粘连的砂浆、突出物、螺杆头用小铲铲除或用水泥砂浆抹成1：6的缓坡。外墙阴阳角做半径为50mm的圆弧形。使外墙面达到规范规定的防水基层要求（基层要求同底板防水基层部分）。同时拆除临时保护墙，并将卷材甩槎整理好，对于受损的部位必须先行修理。3、基层处理剂涂刷：采用专用基层处理剂，稀释后在基层表面均匀涂刷一遍。涂刷基层处理剂时，要按一个方向进行，厚薄均匀，不漏底、不堆积。待基层
5、处理剂干燥后（干燥4小时，手感不粘），即可进行阴阳角附加层施工及墙面卷材的施工。4、铺贴附加层：管根、后浇带、阴阳角等部位加铺一层同质卷材附加层，将卷材裁成相应的形状进行粘结（图示见下页），宽度50cm（超过转折处或后浇带250mm）。卷材及管根连接要求见下页图。附加层施工必须粘贴牢固，施工要细心。项目质检员对此部位专门做隐蔽工程检查，并作书面记录。5、外墙立面SBS防水卷材铺贴：为保证卷材铺贴质量，方便操作，卷材施工应按工序施工，依次如下：首先，用小白线和彩色粉弹线分档、确定卷材实际铺贴位置、铺贴间距，应符合有关卷材铺贴技术要求（见第三条“技术质量要求及注意事项”所述）。审核人交底人接受交底
6、人1、本表由施工单位填写，交底单位及接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2T编号024工程名称交底日期施工单位分项工程名称卷材防水交底提要地下室外墙卷材防水施工技术交底交底内容：然后选择底板西南角一个区范围做样板。经项目验收合格后，进行大面积施工。按分档位置要求，将改性沥青防水卷材按铺贴长度和弹线尺寸裁剪并卷好备用，外墙防水层直接从底板甩出的接头开始，按搭接要求从下往上进行外墙防水层施工。点燃汽油喷灯，烘烤卷材底面及基层交界处，使卷材底面的改性沥青熔化，沿卷材幅宽往返加热，边烘烤边向上滚动卷材，排除卷材及基层间
7、的气体，使卷材及基层粘结牢固。要求用力均匀、不窝气，掌握好铺设压边宽度。火焰喷灯及卷材底面的距离控制在30(500111m0卷材铺帖，必须按弹出的分档线进行，减少大面积的接头；卷材阳角裁剪配件审核人接受交交底人底人1、本表由施工单位填写，交底单位及接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2T编号024工程名称交底日期施工单位分项工程名称卷材防水交底提要地下室外墙卷材防水施工技术交底交底内容:卷材阴角裁剪配件150310050止水环套管嵌缝骨管道2501250（的形）（正方形）G）Ifi）（方）形附加层做法1:乂2?
8、|咕女枳山/W35。一弯折后乩放射形分贴在墙上管道与如面交接线40-5（等方度的开,2432i0j6K条形附加层粒法审核人交底人接受交底人1、本表由施工单位填写，交底单位及接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2T编号024工程名称交底日期施工单位分项工程名称卷材防水交底提要地下室外墙卷材防水施工技术交底交底内容：6、热熔封边：加热基层及卷材、卷材及卷材接缝处，观察当卷材的沥青刚刚熔化时，压合至边缘挤出沥青粘牢。大面积的卷材横纵接缝处必须溢出不间断的沥青，宽度23mm为宜。7、进行第二道防水卷材施工时，上下两层卷
9、材的长边接缝应错开1/31/2幅宽，相邻两幅卷材的短边应错开500mm。且两层卷材不得相互垂直铺贴。8、封边及收头：卷材外露接缝、收头部位、管道包裹部位用专用密封膏密封严密。接缝处用喷灯热熔卷材缝边缘，待表面熔化后随即用小铁抹子将边缝封好，再用喷灯均匀细致地将边缝烤一遍保证接头密封，以免翘边。收口位置在室外散水下。外墙防水卷材收头如下图所示。为防止卷材末端收头和搭接缝边缘剥落而产生渗漏现象，该部位必须用高聚物改性沥青密封材料密封处理，使其成为一个完整的防水层。审核人交底人接受交底人S1、本表由施工单位填写，交底单位及接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”
10、栏，其他技术交底可不填写。技术交底记录表C2T编号024工程名称交底日期施工单位分项工程名称卷材防水交底提要地下室外墙卷材防水施工技术交底交底内容：8、检查验收：卷材施工完毕，经施工队自检合格后，报项目部质检验收。完后，交结构队进行下道工序。9、外墙防水保护层施工：外墙立面防水每完成高4m,即进行验收，并采用10厚聚氯乙烯毡，采用专用胶粘剂点粘施工。并及时进行室外回填土。五、技术质量要求及注意事项1、技术要求卷材铺贴施工顺序为：先做附加层加强层；再做大面卷材防水层，最后进行封边处理。1.2铺贴卷材严禁在雨天、雪天施工；五级风及其以上时不得施工；热熔法施工气温不低于-10。1.3铺贴时应展平压实
11、，卷材及基面和各层卷材间必须粘贴紧密。搭接要求：相邻卷材的短边搭接不小于10cm,长边搭接不小于10cm,如下图所示。100o1理0田平氏三防水卷材粘接示意图1.5本工程采用双层卷材，上下两层的长边接缝应错开1312幅宽,相邻两幅的短边接缝应彼此错开500mm,且两层卷材不得相互垂直铺贴。铺设规定：卷材铺贴时沿高度方向进行，两层卷材必须平行铺贴，禁止垂直铺贴，铺贴时先平审核人交底人接受交底人1、本表由施工单位填写，交底单位及接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2T编号024工程名称交底日期施工单位分项工程名称卷
12、材防水交底提地下室外墙卷材防水施工技术交底要交底内容：平面后立面，交接处应交叉搭接。1.7附加层：阴阳角、施工缝等部位必须增加一层附加层，附加层宽度为50cmo1.8地下室外墙后浇带防水层做法:1.9外墙防水卷材甩茬、接茬做法:1、本表由施工单位填写，交底单位及接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编号024表C2-1.工程名称施工单位交底提要交底日期分项工程名称卷材防水交底内容:地下室外墙卷材防水施工技术交底主体络械殿240IFM5”批斜才20*1.3水汽稼找独一dou矛土科审核人交底人接受交底人1、本表由施工单位
13、填写，交底单位及接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2T编号024技术交底可不填写。技术交底记录表C2T编号024工程名称交底日期施工单位分项工程名称卷材防水交底提要地下室外墙卷材防水施工技术交底交底内容：2、主控项目1.1 卷材防水层所用SBS防水卷材及主要配套材料必须符合设计要求。2 .2卷材防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计要求。3、一般项目2.1 基层应牢固、平整，无空鼓、起砂，阴阳角应成弧形或钝角。2.2 卷材防水层接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。3 .3
14、侧墙卷材防水层的保护层及防水层应粘结牢固，结合紧密、厚度均匀一致。-IOmmo4 .5基层处理剂涂刷应均匀，不得有漏刷、透底和麻点现象。5 .6防水卷材铺附加层的宽度应符合规范要求；分层的接头搭接宽度应符合规范的规定，接头应嵌牢固。4、注意事项卷材搭接不良：接头搭接形式以及长边、短边的搭接宽度偏小，接头处的粘结不密实，接槎损坏、空鼓；施工操作中要按程序弹标准线，使及卷材规格相符，操作中齐线铺贴，使卷材搭接长边100mm,短边100mmo防水层空鼓：贴卷材的基层潮湿，不平整、不干净，产生基层及卷材间窝气、空鼓；铺设时排气不彻底，窝住空气，也可使卷材间空鼓。施工时基层要干燥，卷材铺设要均匀压实。管根处粘贴不良：清理不干净、裁剪卷材
