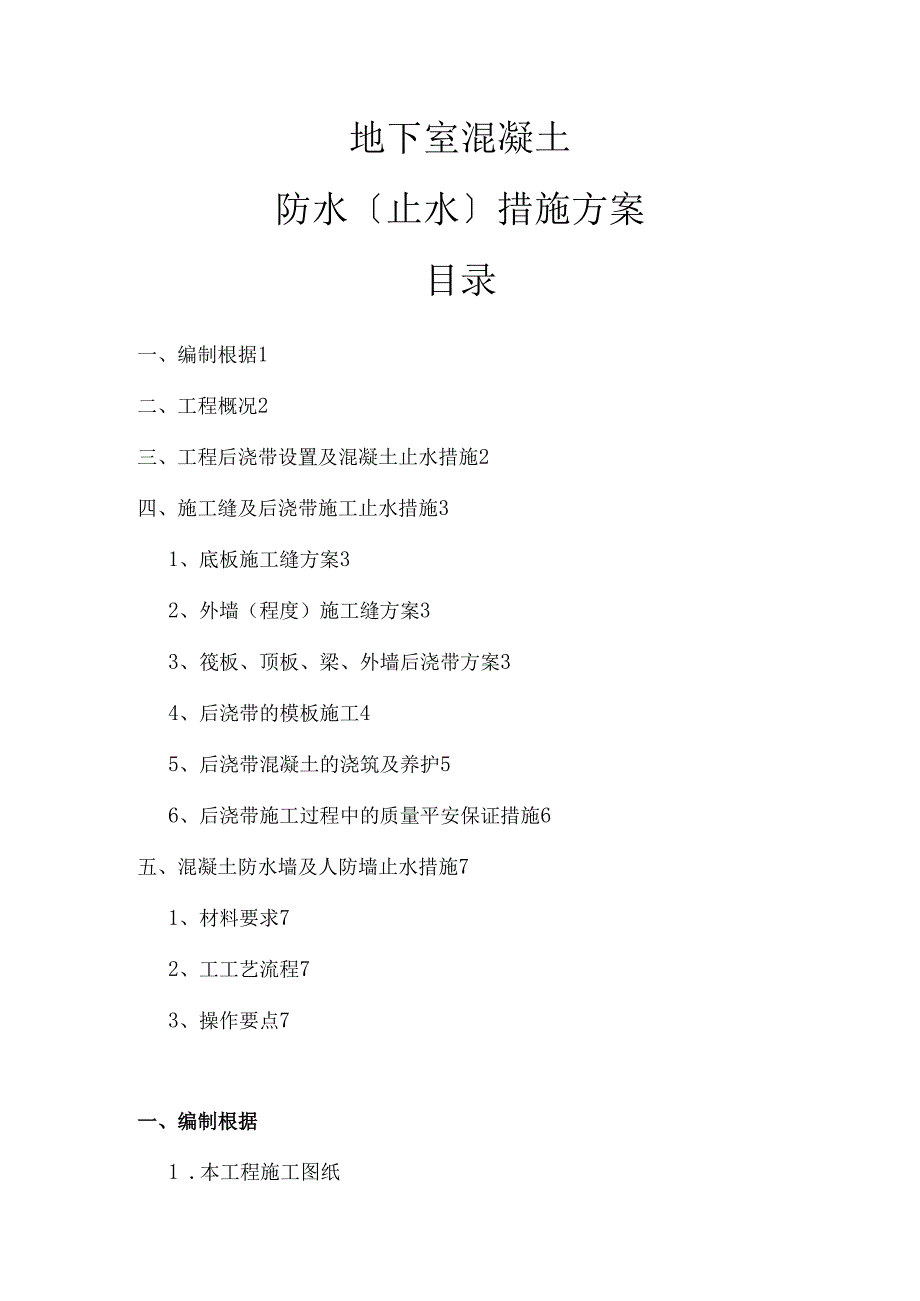

1、地下室混凝土防水止水措施方案目录一、编制根据1二、工程概况2三、工程后浇带设置及混凝土止水措施2四、施工缝及后浇带施工止水措施31、底板施工缝方案32、外墙（程度）施工缝方案33、筏板、顶板、梁、外墙后浇带方案34、后浇带的模板施工45、后浇带混凝土的浇筑及养护56、后浇带施工过程中的质量平安保证措施6五、混凝土防水墙及人防墙止水措施71、材料要求72、工工艺流程73、操作要点7一、编制根据1 .本工程施工图纸2 .建立工程施工合同3 .混凝土构造工程施工质量验收标准GB50204-20214 .地下防水工程施工质量验收标准GB50208-20215 .国家及地方规定的其它相关验收标准二、工程

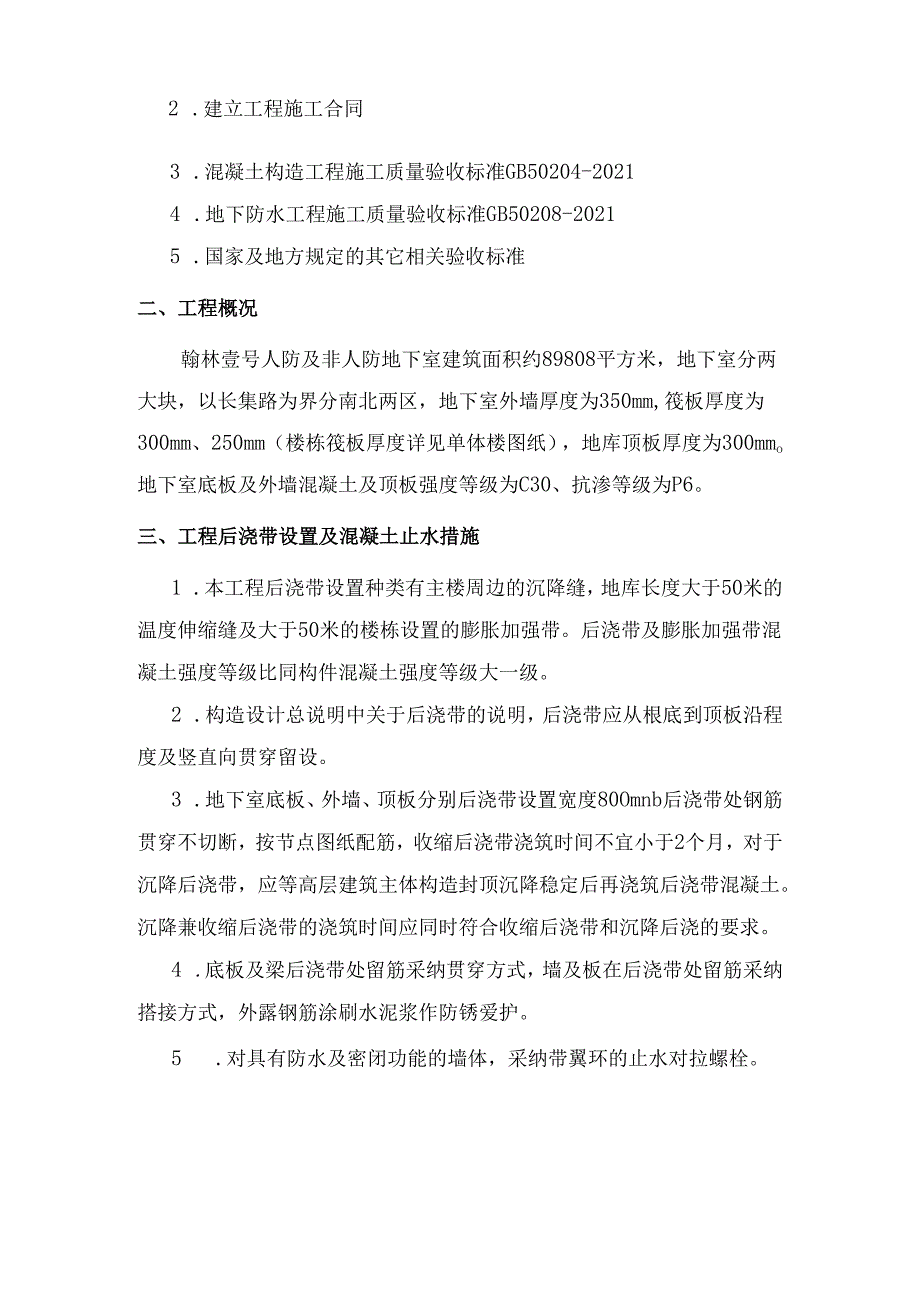

2、概况翰林壹号人防及非人防地下室建筑面积约89808平方米，地下室分两大块，以长集路为界分南北两区，地下室外墙厚度为350mm,筏板厚度为300mm、250mm（楼栋筏板厚度详见单体楼图纸），地库顶板厚度为300mmo地下室底板及外墙混凝土及顶板强度等级为C30、抗渗等级为P6。三、工程后浇带设置及混凝土止水措施1 .本工程后浇带设置种类有主楼周边的沉降缝，地库长度大于50米的温度伸缩缝及大于50米的楼栋设置的膨胀加强带。后浇带及膨胀加强带混凝土强度等级比同构件混凝土强度等级大一级。2 .构造设计总说明中关于后浇带的说明，后浇带应从根底到顶板沿程度及竖直向贯穿留设。3 .地下室底板、外墙、顶板分
3、别后浇带设置宽度80Omnb后浇带处钢筋贯穿不切断，按节点图纸配筋，收缩后浇带浇筑时间不宜小于2个月，对于沉降后浇带，应等高层建筑主体构造封顶沉降稳定后再浇筑后浇带混凝土。沉降兼收缩后浇带的浇筑时间应同时符合收缩后浇带和沉降后浇的要求。4 .底板及梁后浇带处留筋采纳贯穿方式，墙及板在后浇带处留筋采纳搭接方式，外露钢筋涂刷水泥浆作防锈爱护。5 .对具有防水及密闭功能的墙体，采纳带翼环的止水对拉螺栓。四、施工缝及后浇带施工止水措施1、底板施工缝方案本工程施工中地下室底板不设施工缝，参照设计单位留置后浇带做法施工分段。2、外墙（程度）施工缝方案本工程在地下室外墙距墙底300mm处留置施工缝，二次浇筑

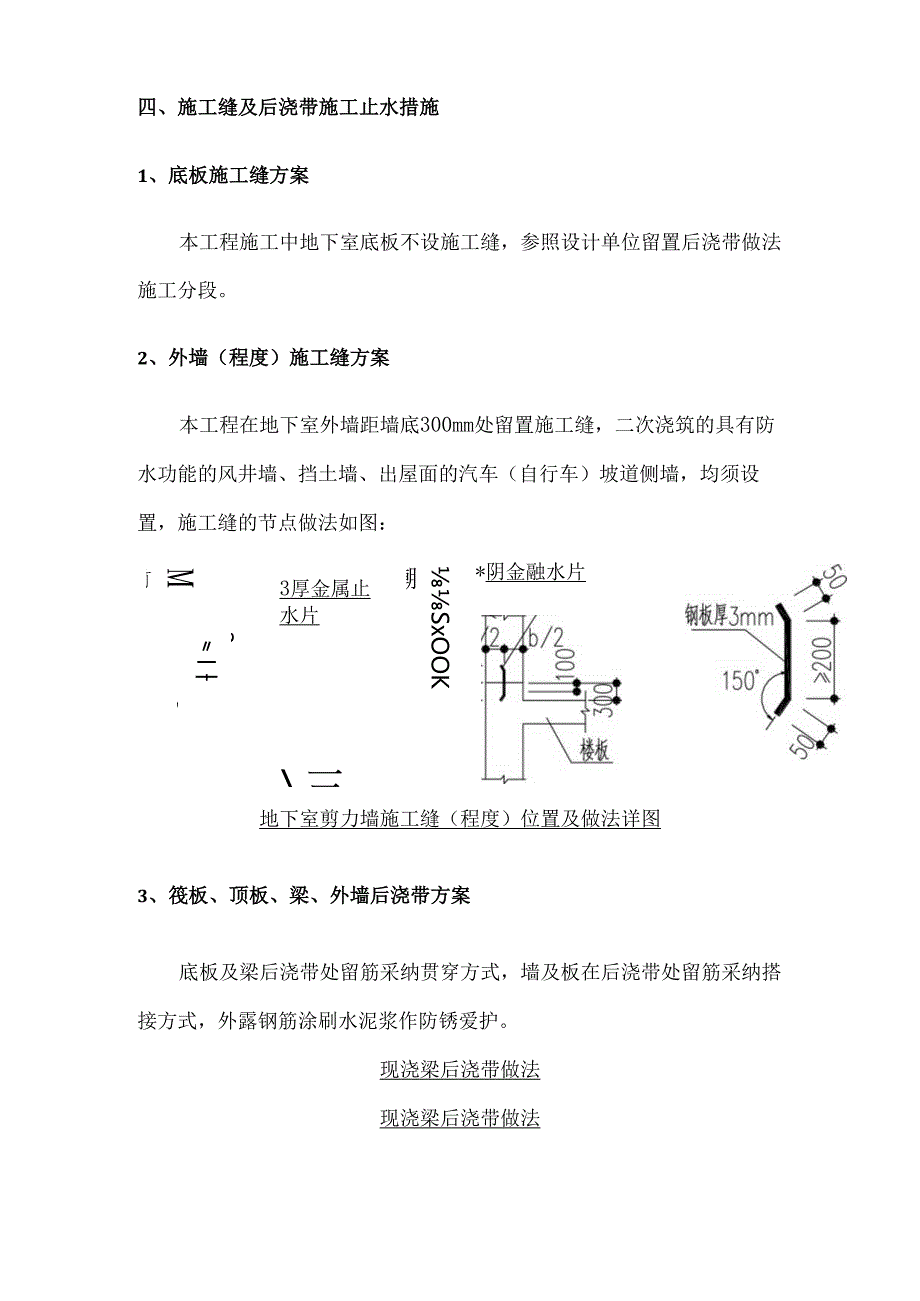

4、的具有防水功能的风井墙、挡土墙、出屋面的汽车（自行车）坡道侧墙，均须设置，施工缝的节点做法如图：M前刀外b11.二-。八0。天,23厚金属止水片三SxOOK嘲*阴金融水片地下室剪力墙施工缝（程度）位置及做法详图3、筏板、顶板、梁、外墙后浇带方案底板及梁后浇带处留筋采纳贯穿方式，墙及板在后浇带处留筋采纳搭接方式，外露钢筋涂刷水泥浆作防锈爱护。现浇梁后浇带做法现浇梁后浇带做法4、后浇带的模板施工根底底板后浇带按设计要求，后浇带止水钢板厚3mm,宽度为300,由专业厂家制作后现场焊接，按标准在现场采纳搭接焊，接头长度不小于20Onlnb须满焊。止水钢板焊接时，开口处面对迎水面。消防水池及水箱间等特别
5、部位面对储水间内侧。后浇带闸槎采纳钢丝网片，钢丝网的网眼一般不宜过大，以20目为宜，采纳14钢筋做龙骨，间距30Omnb焊接成定型骨架，将钢丝网片包袱在骨架上，用镀锌铁丝扎紧。钢筋骨架的加工应根据筏板、顶板、剪力墙的厚度扣除爱护层厚度和钢筋直径。两骨架之间焊接止水钢板。详见下列图。上层钢丝网片统一采纳木方闸槎，施工前先对后浇带处的上层钢筋抄平后，订正不程度的钢筋，确保上口钢筋爱护层一样，将木方用镀锌铁丝固定在钢筋上，同时拉直线校正木方。后浇带在未封闭前，后浇跨处梁、板模板的支撑不得撤除，并留意留后浇带可能引起的各部分构造的承载力问题与稳定性问题，并实行有效措施确保施工期间构造稳定平安。在搭设顶
6、支撑系统时后浇带部位单独设计支撑。以防构造主体变形或受损。后浇带部位应予以爱护，严防落入杂物和损伤。5、后浇带混凝土的浇筑及养护1、后浇带的处理后浇带的碎处理：将模板杂物去除、外表浮渣、松散碎剔除干净,钢筋及止水钢板铁锈和水泥浆去除干净，露出坚实粗糙的面，并冲洗干净，解除积水，用喷雾器喷水48小时使其充分潮湿。2、后浇带混凝土的浇筑后浇带税比相应部位梁板碎进步一个强度等级（5MPa）,按设计要求掺入水泥用量的12%UEA-H型膨胀剂。碎的协作比设计应按施工图及相关标准进展。经设计、监理、建立等单位认可前方能施工。混凝土要振捣密实，防止漏振，防止过振，采纳斜面分层施工，振捣工作从浇筑层的下端开始
7、，渐渐上移，以保证混凝土的质量。3、后浇带的养护待混凝土初凝后，用塑料薄膜加一层草袋覆盖，水化热峰值过后，碎温度下降后，可撒薄膜，覆盖草袋并洒水养护，两种养护时间总计不少于14天。楼板及顶板后浇混凝土强度到达100%并经质检员认可后，方可撤除模板及支撑。6、后浇带施工过程中的质量平安保证措施1）后浇带钢筋质量保证措施后浇带处的钢筋随构造梁板墙钢筋一起绑扎，其施工技术措施与质量保证措施按钢筋工程施工的要求处理。后浇带钢筋不断开，加筋参照节点施工。后浇带钢筋绑扎完成后在钢筋外表刷水泥砂浆爱护钢筋不生锈。2）构造主体混凝土施工过程中的后浇带处理方法在进展构造主体施工时，后浇带部分的模板工程按不设后浇
8、带处理，也就是模板按梁、墙、板正常的构件支模方式来安装。但顶板支撑要分开搭设。拆模时不得撤除。为保证后浇带在混凝土浇筑过程中不被污染和浇筑，在支模和绑扎钢筋时，采纳钢丝网片隔离，同时在后浇带模板面上钻孔或墙底设排浆孔。在主体混凝土浇筑完成后混凝土终凝前后清理后浇带去的混凝土污染物。3）后浇带施工前构造主体的成品半成品爱护措施在后浇带两侧构造主体拆模的同时，对后浇带两侧的梁板墙构造主体增设支撑钢管，以防构造主体变形或受损。在后浇带端头（外墙外）、后浇带两侧设集水井和挡水坎，以防止污水流入后浇带。在构造板面加铺木模板（木模板下铺方木）覆盖后浇带（盖板过后浇带边至少200mm）,直至后浇带浇筑施工前
9、清理后浇带时方移除此盖板。外墙后浇带在主体构造墙拆模后即砌筑砖墙，此墙用作后浇的砖胎模，在此砖墙外侧按地下室外墙防水施工要求进展防水施工。并在此墙内与地下室外墙间下部设集水井，放置一水泵以便解除后浇带内的积水。集水井的底侧墙钢筋混凝土按地下室底板施工。五、混凝土防水墙及人防墙止水措施1、材料要求采纳Q235B圆钢制作，墙厚W200mm时，螺栓直径不小12mm,墙厚20OnlnI时，螺栓直径不小14mm,两端套丝；对拉螺丝外露长度N350mm；一次性止水对拉螺栓采纳螺栓加锥形塑料垫块方式使螺栓端头留出凹槽，螺栓中部需加焊止水片（钢板止水片规格尺寸60*60*3）。2、工工艺流程止水对拉螺栓、塑料垫块安装-安装模板一浇注混凝土一剔除塑料垫块一割除螺栓一钢筋头点油漆一浇水潮湿一内外侧1:1水泥砂浆封堵3、操作要点锥形塑料垫块加工：锥形塑料垫块一般采纳专业厂家制作，其尺寸为直径D=35mm、厚1811rn,中间孔洞与对拉螺栓直径一样。地下室外墙、水箱及人防剪力墙止水对拉螺栓、锥形塑料垫块安装。安装模板剔除塑料垫块：剪力墙模板撤除后，即可用电锤堑子将塑料垫块剔除。混凝土外表处理：对拉螺栓齐根割掉，将孔内清理干净，对外露钢筋头采纳毛笔蘸防锈漆点刷，再用聚合物水泥砂浆封堵内外侧螺栓孔凹槽并压实抹光。
