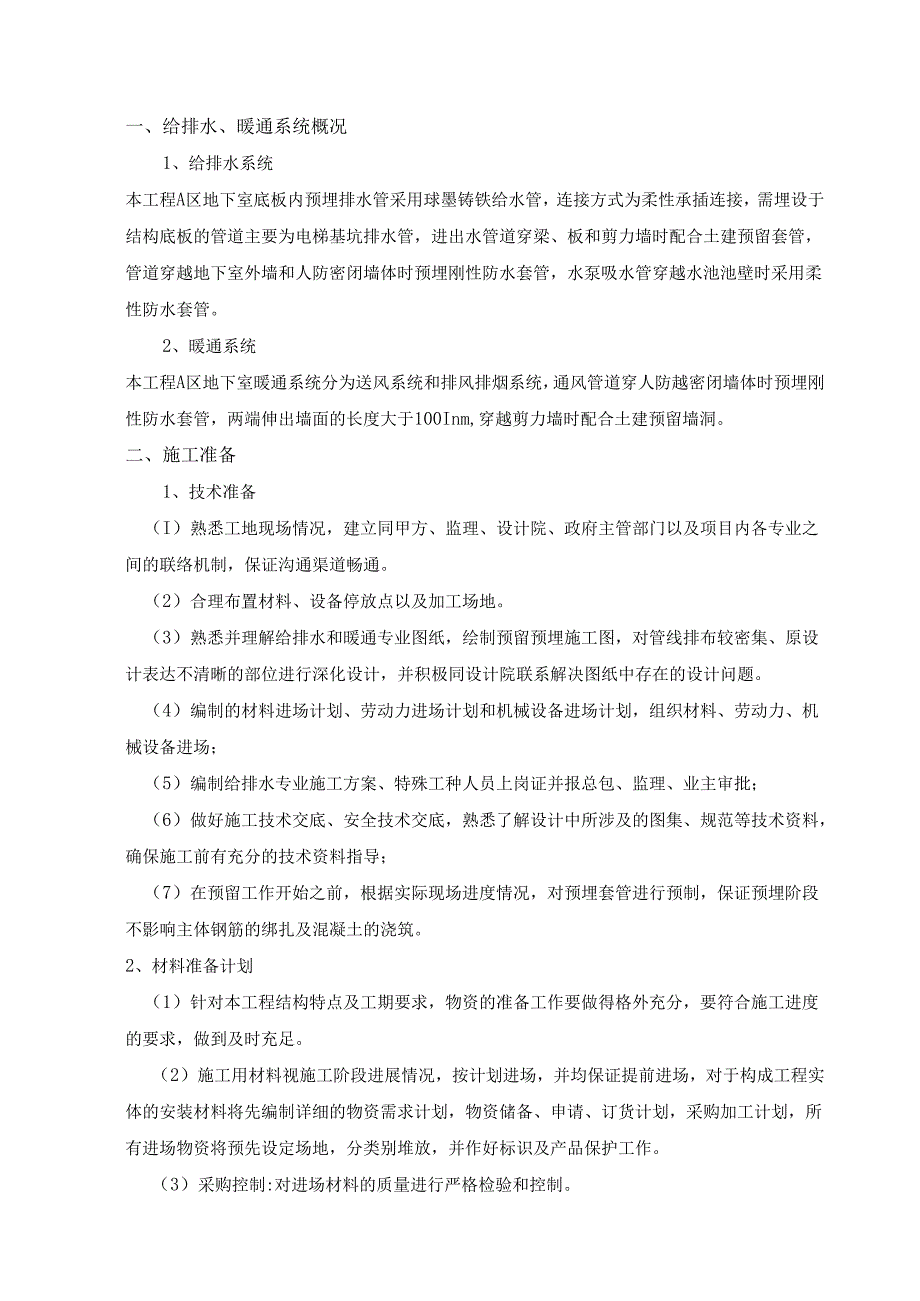

1、目录一、给排水、暖通系统概况1二、施工准备1三、施工方法和质量标准要求3四、安全文明施工措施6一、给排水、暖通系统概况1、给排水系统本工程A区地下室底板内预埋排水管采用球墨铸铁给水管，连接方式为柔性承插连接，需埋设于结构底板的管道主要为电梯基坑排水管，进出水管道穿梁、板和剪力墙时配合土建预留套管，管道穿越地下室外墙和人防密闭墙体时预埋刚性防水套管，水泵吸水管穿越水池池壁时采用柔性防水套管。2、暖通系统本工程A区地下室暖通系统分为送风系统和排风排烟系统，通风管道穿人防越密闭墙体时预埋刚性防水套管，两端伸出墙面的长度大于100Inm,穿越剪力墙时配合土建预留墙洞。二、施工准备1、技术准备（I）熟悉
2、工地现场情况，建立同甲方、监理、设计院、政府主管部门以及项目内各专业之间的联络机制，保证沟通渠道畅通。（2）合理布置材料、设备停放点以及加工场地。（3）熟悉并理解给排水和暖通专业图纸，绘制预留预埋施工图，对管线排布较密集、原设计表达不清晰的部位进行深化设计，并积极同设计院联系解决图纸中存在的设计问题。（4）编制的材料进场计划、劳动力进场计划和机械设备进场计划，组织材料、劳动力、机械设备进场；（5）编制给排水专业施工方案、特殊工种人员上岗证并报总包、监理、业主审批；（6）做好施工技术交底、安全技术交底，熟悉了解设计中所涉及的图集、规范等技术资料，确保施工前有充分的技术资料指导；（7）在预留工作开

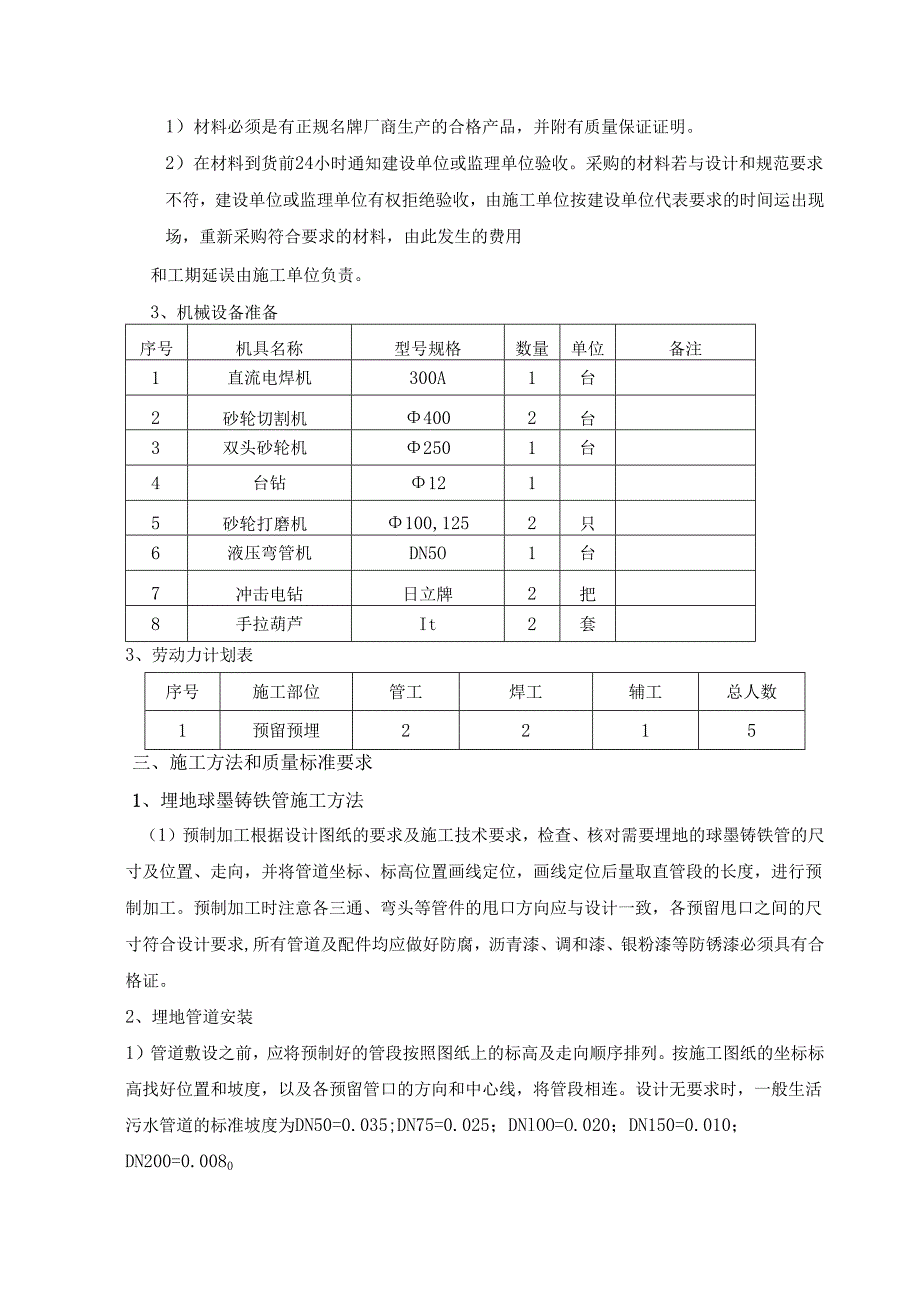

3、始之前，根据实际现场进度情况，对预埋套管进行预制，保证预埋阶段不影响主体钢筋的绑扎及混凝土的浇筑。2、材料准备计划（1）针对本工程结构特点及工期要求，物资的准备工作要做得格外充分，要符合施工进度的要求，做到及时充足。（2）施工用材料视施工阶段进展情况，按计划进场，并均保证提前进场，对于构成工程实体的安装材料将先编制详细的物资需求计划，物资储备、申请、订货计划，采购加工计划，所有进场物资将预先设定场地，分类别堆放，并作好标识及产品保护工作。（3）采购控制:对进场材料的质量进行严格检验和控制。1）材料必须是有正规名牌厂商生产的合格产品，并附有质量保证证明。2）在材料到货前24小时通知建设单位或监理
4、单位验收。采购的材料若与设计和规范要求不符，建设单位或监理单位有权拒绝验收，由施工单位按建设单位代表要求的时间运出现场，重新采购符合要求的材料，由此发生的费用和工期延误由施工单位负责。3、机械设备准备序号机具名称型号规格数量单位备注1直流电焊机300A1台2砂轮切割机4002台3双头砂轮机2501台4台钻1215砂轮打磨机100,1252只6液压弯管机DN5O1台7冲击电钻日立牌2把8手拉葫芦It2套3、劳动力计划表序号施工部位管工焊工辅工总人数1预留预埋2215三、施工方法和质量标准要求1、埋地球墨铸铁管施工方法（1）预制加工根据设计图纸的要求及施工技术要求，检查、核对需要埋地的球墨铸铁管的
5、尺寸及位置、走向，并将管道坐标、标高位置画线定位，画线定位后量取直管段的长度，进行预制加工。预制加工时注意各三通、弯头等管件的甩口方向应与设计一致，各预留甩口之间的尺寸符合设计要求,所有管道及配件均应做好防腐，沥青漆、调和漆、银粉漆等防锈漆必须具有合格证。2、埋地管道安装1）管道敷设之前，应将预制好的管段按照图纸上的标高及走向顺序排列。按施工图纸的坐标标高找好位置和坡度，以及各预留管口的方向和中心线，将管段相连。设计无要求时，一般生活污水管道的标准坡度为DN50=0.035;DN75=0.025；DNlOO=O.020；DN150=0.010；DN200=0.00802）管道连接严密后，按室内
6、地平线、坐标位置及轴线找好尺寸，接至规定标高,采用橡胶圈接口的埋地球墨铸铁给水管道，考虑对橡胶圈有腐蚀的地段，在混凝土结构板浇筑前应用沥青胶泥、沥青麻丝或沥青锯末等材料封闭橡胶圈接口。橡胶圈接口DNl50的管道，每个接口的最大偏转角不得超过5。.3）按照施工图对铺设好的管道坐标、标高及预留管口尺寸进行自检，球墨铸铁排水管水平管的纵横方向的弯曲允许偏差应满足下列要求，每1米允许偏差为0.5m11,全长80米允许偏差为不大于25mm。确认准确无误后即可从预留管口处灌水试验，满水15min水面下降后，再灌满观察5min,液面不下降，管道及接口无渗漏为合格，经有关人员进行检查，并填写灌水试验记录和隐蔽
7、工程验收手续。3）管道系统经隐蔽验收合格后，临时封堵各预留管口，防止碎进入堵塞管道。2、给排水、暖通套管制作及安装（1）管道穿墙、基础和楼板，配合土建预留孔洞的尺寸，如设计无要求时，按下表执行。,管径套管1520253240506580100不保温管253245577689108159219保温管108133159159219219273273273（2）管道留洞施工步骤：加工套管-定位标注-安装固定-一成品保护1）留洞钢套管长度根据结构板厚而定，一般为250mm300mm,留洞套管的大小为系统管径大两号，套管制作形状见下图。2）在模板上用小排笔或毛笔字迹清楚工整的用白色油漆标注洞口十字线，十
8、字线要清晰、工整，并标注的系统编号、洞口规格大小3）留洞套管外壁清理干净后再刷上脱模剂，便于提拔。4）套管底部扁钢中心用钉子固定在模板上。结构预用洞方式结构预留洞方式.套管标明用途说明：A根血图纸尺寸找到套管的实际位置，以梁的卜底面为标准.确定套管的标高.然后将会管放在确定的位置，在套管两头的下底面各放置一根扁钢.将扁钢焊在套管两边的籁前I.在套管两头的上方各放置一根8或10的圆钢,将国钢号或则双形将套管卡死井转实的绑在锵筋I（2）刚性防水套管和柔性防水套管施工步骤：套管制作-定位标注-安装固定-成品保护1）所有的套管切割后的管口都要清渣稍打磨，防水套管翼环焊接采用双面焊接,焊接采用手工电弧焊
9、，焊条型号E4303,牌号J422,焊缝坡口的基本形式与尺寸按照GB985-88执行，焊接要求无结瘤、夹渣、气孔，外观成型好。2）套管内壁刷防锈漆。套管在钢筋墙体上固定牢固，标高位置正确，套管水平无歪斜，成排套管高度一致。3）给水管、压力排水管、电缆电线等的密闭穿墙短管，根据设计要求采用壁厚大于3m11的钢管4）通风管的密闭穿墙短管，采用厚8mm的钢板焊接制作，其焊缝应饱满、均匀、严密。5）密闭翼环采用厚度大于IOmm的钢板制作。钢板应平整，其翼高为50mm。密闭翼环与密闭穿墙短管的结合部位应满焊。6）密闭翼环应位于墙体厚度的中间，并应与周围结构钢筋焊牢。密闭穿墙短管的轴线应与所在墙面垂直，管
10、端面应平整。7）密闭穿墙短管两端伸出墙面的长度根据人防设计要求套管两端出墙面10cm。穿墙刚性防水套管安装标高一致固定牢固A成品封堵良好A两端。饰面齐平传楼板刚性防水套管预埋A套管排列整齐固定牢固A管口封堵保护良好A卜部。楼板平齐.上部套管应高出地20mm.卫生间和厨房应高出楼地面50mm：柔性防水套管A适用于管道穿墙处有振动或有严密防水要求的构筑物柔性防水隹管安装在墙体钢筋捆扎完毕后安装A套管标高、轴线定位准确，安装牢固A套管安装好后.套管必须与侧模重自大套管外加固安装A用钢筋夹萦固定牢固，不得歪斜、变形佳管进行除锈处理,内部剧防腐法大套管内加固安装，防止隹管受力变形四、安全文明施工措施1、
11、跟工人做好入场安全教育、安全技术交底、三级安全教育，开展每周每月的定期大检查，及时排查和消除安全隐患。2、进入现场要戴好安全帽，高空作业要系好安全带，工具要随手放入工具袋内，禁止上下投掷物件，注意不要掉物伤人。3、进行电、气焊作业时，相应设备必须完好，操作人员应持证上岗，施工前检查周围及下面是否有易燃物并作好防护措施，同时要避免弧光伤害，焊条头应妥善处理，不要随意投仍，以防伤及其他作业人员，打焊渣时要注意防止烫伤眼睛。4、使用的机械和电动工具进场验收合格备案后方可使用，各防护装备完好。华润深圳湾国际商业中心项目A区地下室给排水、暖通预留预埋施工方案编制人:审核人:审批人:中建三局二公司安装公司华润深圳湾国际商业中心项目部二。一四年五月二十三日
