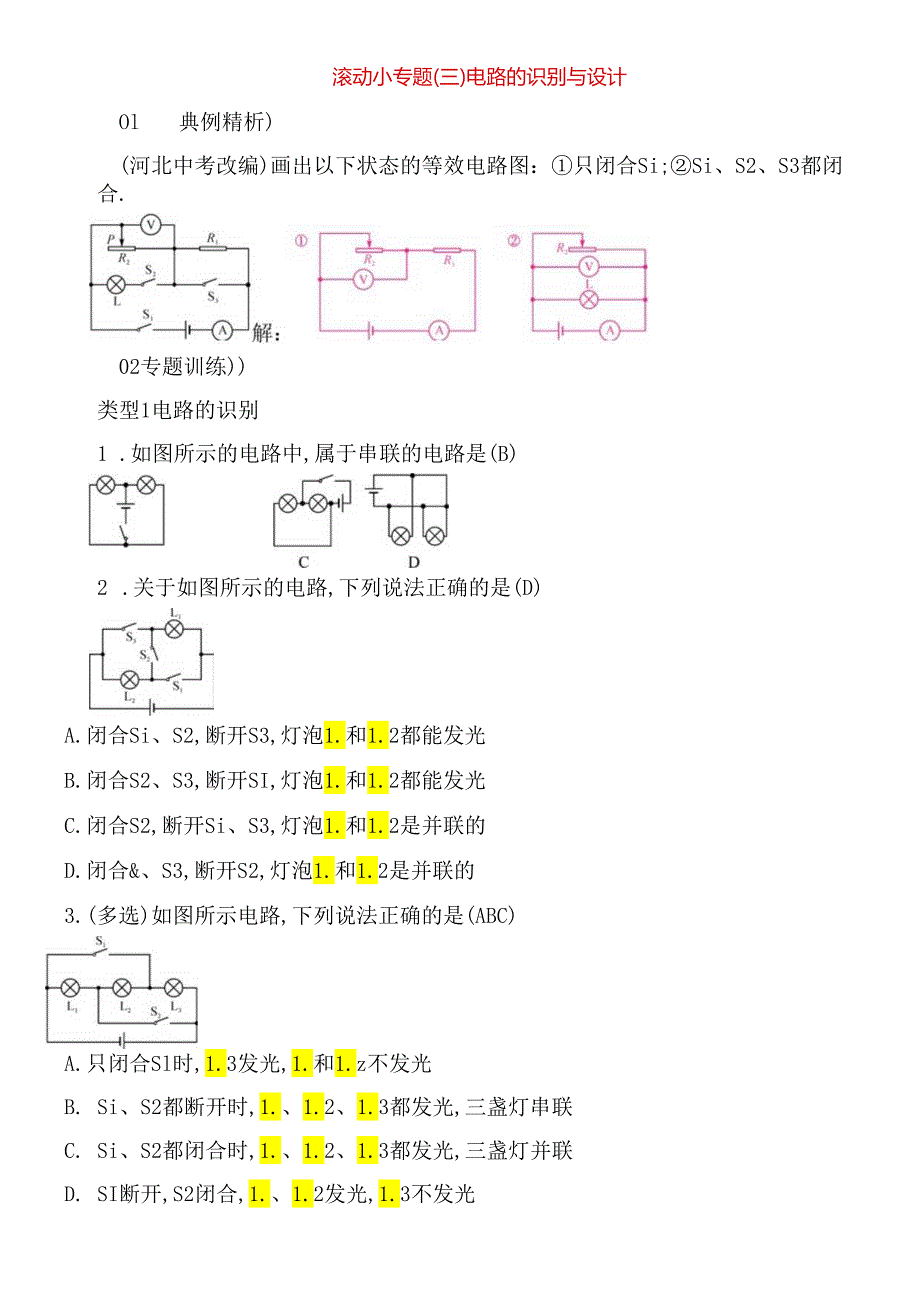

1、滚动小专题(三)电路的识别与设计Ol典例精析)(河北中考改编)画出以下状态的等效电路图：只闭合Si;Si、S2、S3都闭合.02专题训练)类型1电路的识别1 .如图所示的电路中,属于串联的电路是(B)2 .关于如图所示的电路,下列说法正确的是(D)A.闭合Si、S2,断开S3,灯泡1.和1.2都能发光B.闭合S2、S3,断开SI,灯泡1.和1.2都能发光C.闭合S2,断开Si、S3,灯泡1.和1.2是并联的D.闭合&、S3,断开S2,灯泡1.和1.2是并联的3.(多选)如图所示电路,下列说法正确的是(ABC)A.只闭合Sl时,1.3发光,1.和1.z不发光B. Si、S2都断开时,1.、1.2

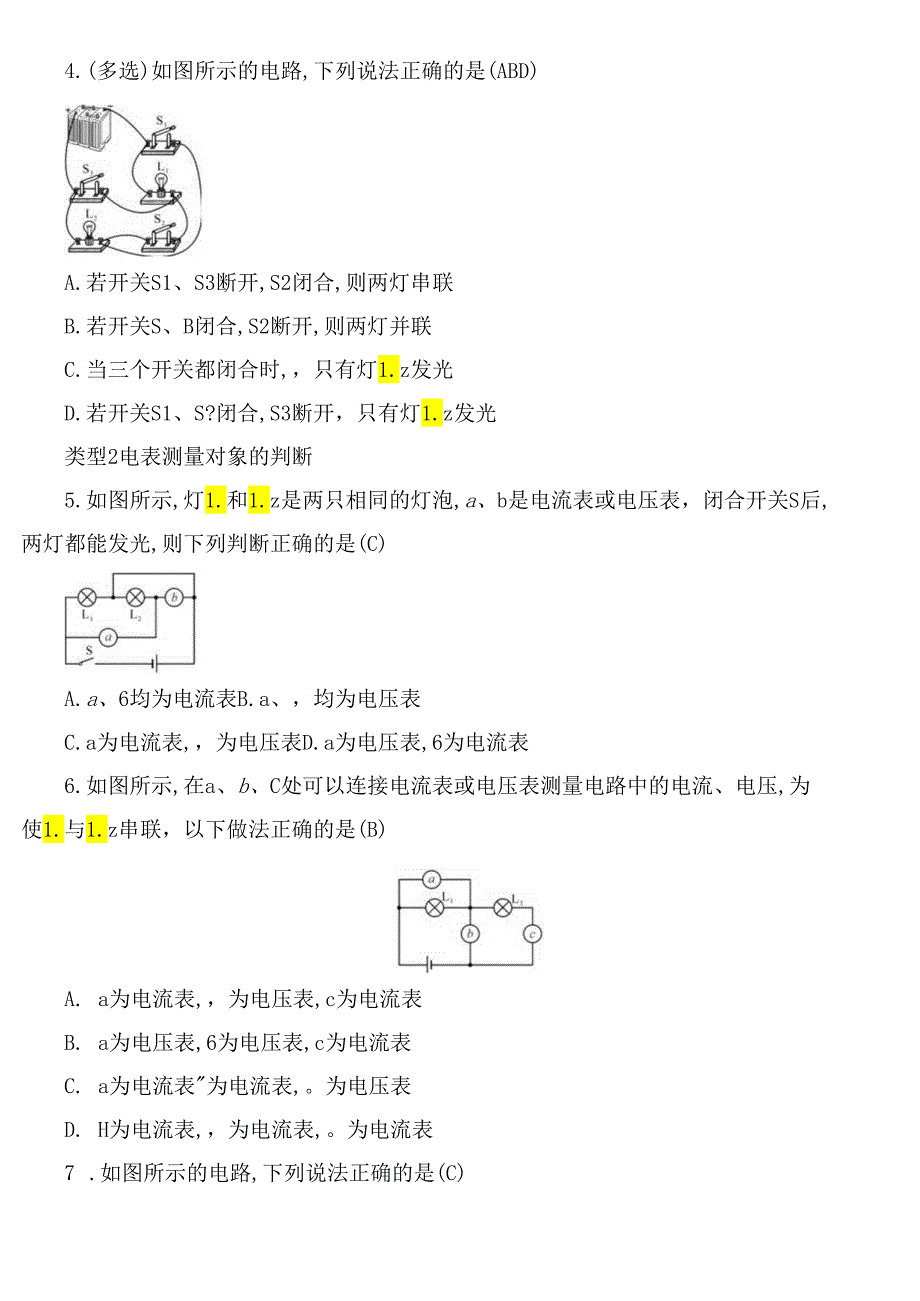

2、、1.3都发光,三盏灯串联C. Si、S2都闭合时,1.、1.2、1.3都发光,三盏灯并联D. SI断开,S2闭合,1.、1.2发光,1.3不发光4.(多选)如图所示的电路,下列说法正确的是(ABD)A.若开关S1、S3断开,S2闭合,则两灯串联B.若开关S、B闭合,S2断开,则两灯并联C.当三个开关都闭合时,，只有灯1.z发光D.若开关S1、S?闭合,S3断开，只有灯1.z发光类型2电表测量对象的判断5.如图所示,灯1.和1.z是两只相同的灯泡,a、b是电流表或电压表，闭合开关S后,两灯都能发光,则下列判断正确的是(C)A.a、6均为电流表B.a、，均为电压表C.a为电流表,，为电压表D.a

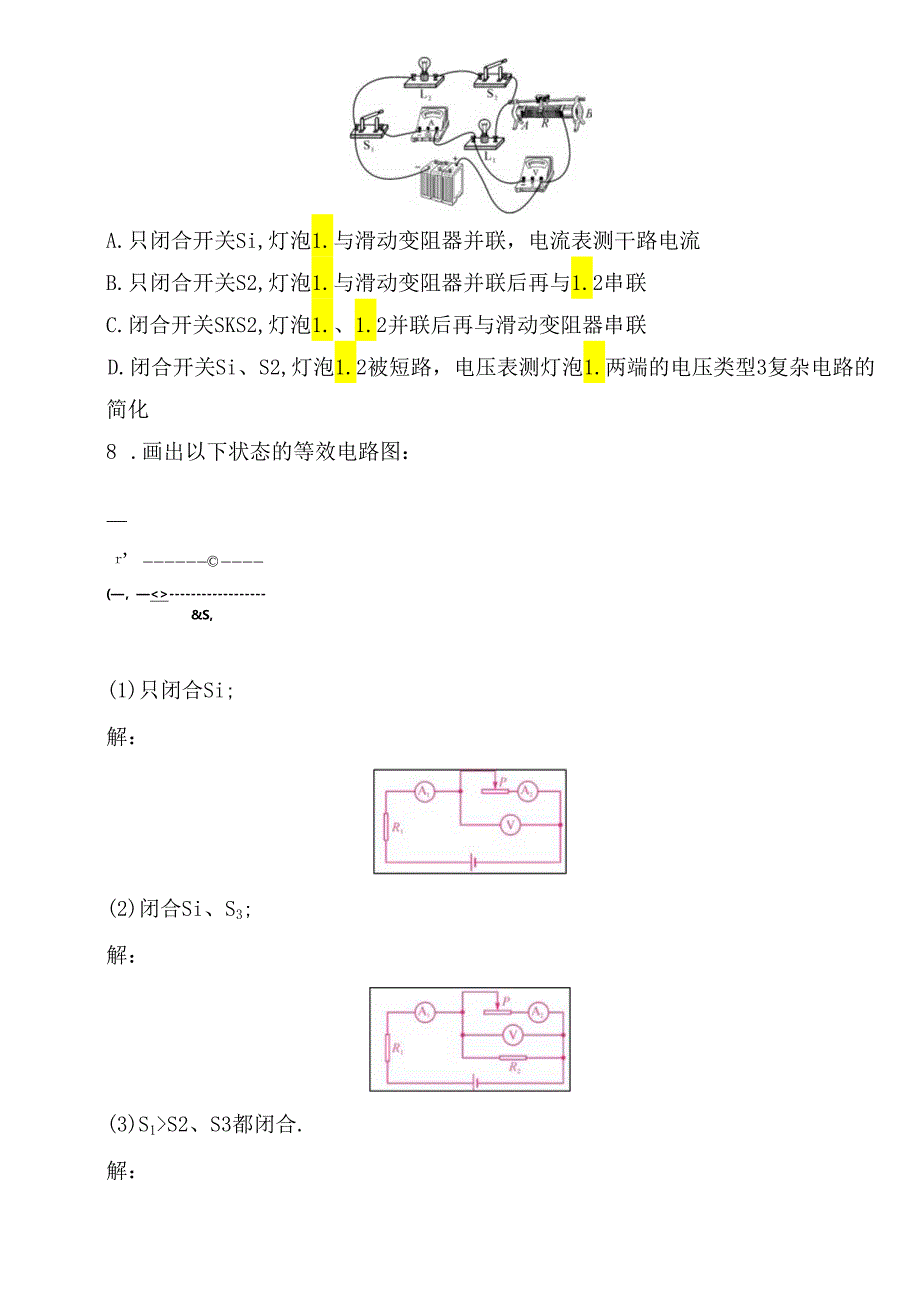

3、为电压表,6为电流表6.如图所示,在a、b、C处可以连接电流表或电压表测量电路中的电流、电压,为使1.与1.z串联，以下做法正确的是(B)A. a为电流表,，为电压表,c为电流表B. a为电压表,6为电压表,c为电流表C. a为电流表为电流表,。为电压表D. H为电流表,，为电流表,。为电流表7 .如图所示的电路,下列说法正确的是(C)A.只闭合开关Si,灯泡1.与滑动变阻器并联，电流表测干路电流B.只闭合开关S2,灯泡1.与滑动变阻器并联后再与1.2串联C.闭合开关SKS2,灯泡1.、1.2并联后再与滑动变阻器串联D.闭合开关Si、S2,灯泡1.2被短路，电压表测灯泡1.两端的电压类型3复杂
4、电路的简化8 .画出以下状态的等效电路图：r(，&S,(1)只闭合Si;解：(2)闭合Si、S3;解：(3)S1S2、S3都闭合.解：9.画出以下状态的等效电路图:只闭合S;(2)只闭合S2；解:解:(4)S1.S2、S3都闭合.(3)闭合S2、S3;解:类型4电路设计10. (2019遂宁)如图是某品牌榨汁机,为保障安全,该榨汁机设置了电源开关S和安全开关S1.当杯体放在主机上时,S1自动闭合,此时再闭合S,电动机才能启动,开始榨汁.下列电路图符合上述要求的是(B)主机311. (2019广西)如图所示,汽车装有日间行车灯可以提高行车安全，当汽车启动时,S闭合，日间行车灯1.立即亮起；再闭合S%车前大灯1.z也亮起.符合这一情况的电路图是(D)大灯日间行车灯12. (2019临沂)小明家所在的小区安装了自动售水机.售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合,接通灯泡提供照明.以下简化电路符合
