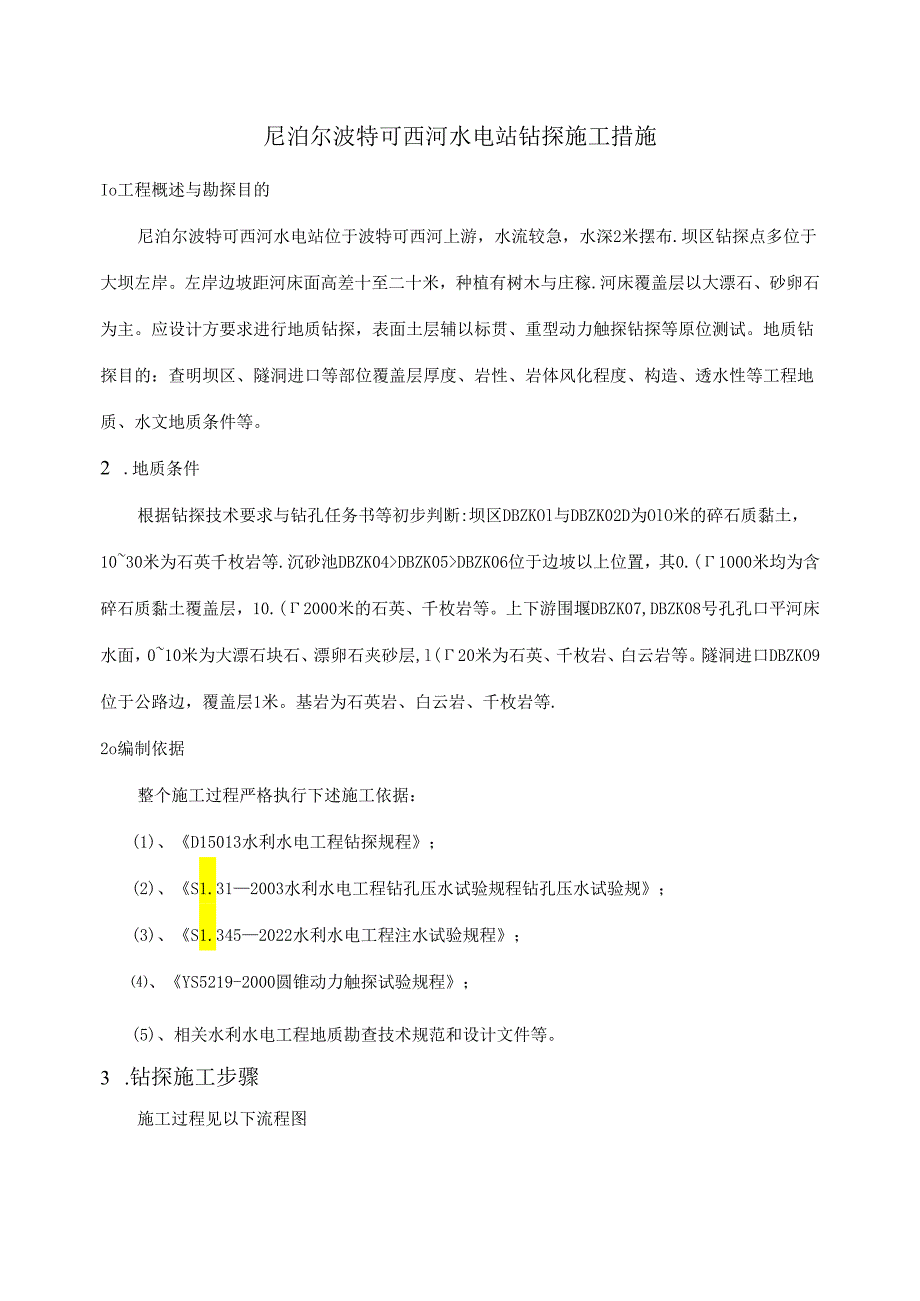

1、尼泊尔波特可西河水电站钻探施工措施Io工程概述与勘探目的尼泊尔波特可西河水电站位于波特可西河上游，水流较急，水深2米摆布.坝区钻探点多位于大坝左岸。左岸边坡距河床面高差十至二十米，种植有树木与庄稼.河床覆盖层以大漂石、砂卵石为主。应设计方要求进行地质钻探，表面土层辅以标贯、重型动力触探钻探等原位测试。地质钻探目的：查明坝区、隧洞进口等部位覆盖层厚度、岩性、岩体风化程度、构造、透水性等工程地质、水文地质条件等。2 .地质条件根据钻探技术要求与钻孔任务书等初步判断:坝区DBZKOl与DBZK02D为OlO米的碎石质黏土，1030米为石英千枚岩等.沉砂池DBZK04DBZK05DBZK06位于边坡以
2、上位置，其0.(1000米均为含碎石质黏土覆盖层，10.(2000米的石英、千枚岩等。上下游围堰DBZK07,DBZK08号孔孔口平河床水面，010米为大漂石块石、漂卵石夹砂层,l(20米为石英、千枚岩、白云岩等。隧洞进口DBZKO9位于公路边，覆盖层1米。基岩为石英岩、白云岩、千枚岩等.2o编制依据整个施工过程严格执行下述施工依据：(1)、D15013水利水电工程钻探规程；(2)、S1.312003水利水电工程钻孔压水试验规程钻孔压水试验规；(3)、S1.3452022水利水电工程注水试验规程；、YS5219-2000圆锥动力触探试验规程；(5)、相关水利水电工程地质勘查技术规范和设计文件等
3、。3 .钻探施工步骤施工过程见以下流程图方案上报方案通过并获得开工令注盛式验分段钻进洗孔压水试验根据技术要求进行注水试验并记录水位4.1供水、电布置(1)钻探工程施工用水，采用清污两用潜水泵布置在钻区中间，纱网过滤抽取河水.采用一级或者两级供水，距离较近的可用抽水泵做压注水试验，或者用灌浆机做压水试验.(2)根据现场实际情况，布置75KW发机电布置在下游围垠DBZK09号孔附近。架设专用线至钻探孔所在作业区,夜间施工照明安装175500W草地灯照明。4. 2道路场地布置用钢管撬棍等搬移石头开路便于人工搬机。在斜坡区域用十字镐与铁铲整平钻点平台区域以便搭设脚手架平台.及时与经理部业主等协调好庄稼

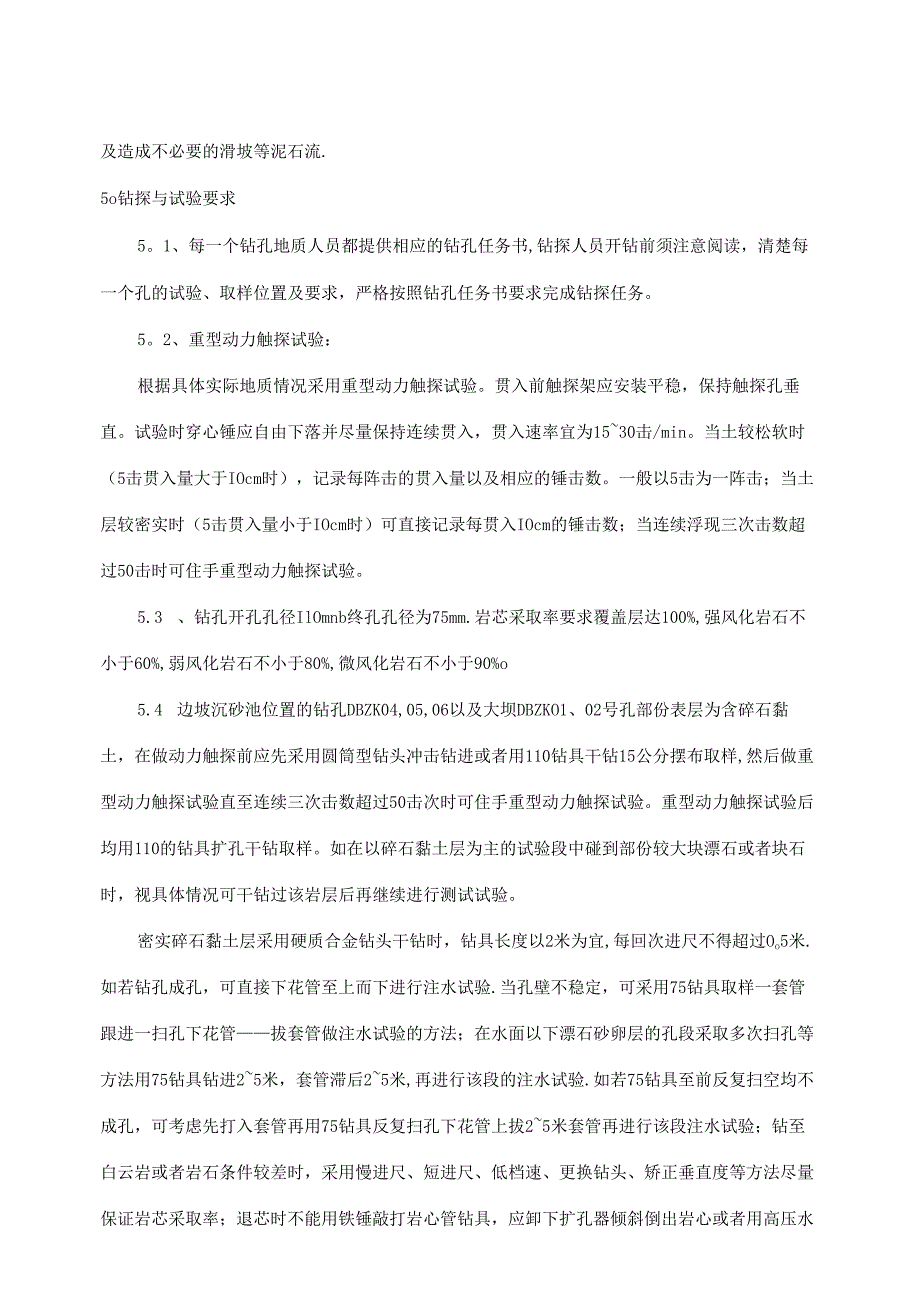

4、地等场地问题。4o3施工期间的排水在庄稼地区域施工的排水将用水管引水至安全区域，以免长期侵泡损坏当地村民的庄稼，以及造成不必要的滑坡等泥石流.5o钻探与试验要求5。1、每一个钻孔地质人员都提供相应的钻孔任务书,钻探人员开钻前须注意阅读，清楚每一个孔的试验、取样位置及要求，严格按照钻孔任务书要求完成钻探任务。5。2、重型动力触探试验：根据具体实际地质情况采用重型动力触探试验。贯入前触探架应安装平稳，保持触探孔垂直。试验时穿心锤应自由下落并尽量保持连续贯入，贯入速率宜为1530击/min。当土较松软时（5击贯入量大于IOcm时），记录每阵击的贯入量以及相应的锤击数。一般以5击为一阵击；当土层较密实
5、时（5击贯入量小于IOcm时）可直接记录每贯入IOcm的锤击数；当连续浮现三次击数超过50击时可住手重型动力触探试验。5.3 、钻孔开孔孔径IlOmnb终孔孔径为75mm.岩芯采取率要求覆盖层达100%,强风化岩石不小于60%,弱风化岩石不小于80%,微风化岩石不小于90%o5.4 边坡沉砂池位置的钻孔DBZK04,05,06以及大坝DBZKO1、02号孔部份表层为含碎石黏土，在做动力触探前应先采用圆筒型钻头冲击钻进或者用110钻具干钻15公分摆布取样,然后做重型动力触探试验直至连续三次击数超过50击次时可住手重型动力触探试验。重型动力触探试验后均用110的钻具扩孔干钻取样。如在以碎石黏土层为
6、主的试验段中碰到部份较大块漂石或者块石时，视具体情况可干钻过该岩层后再继续进行测试试验。密实碎石黏土层采用硬质合金钻头干钻时，钻具长度以2米为宜,每回次进尺不得超过Oo5米.如若钻孔成孔，可直接下花管至上而下进行注水试验.当孔壁不稳定，可采用75钻具取样一套管跟进一扫孔下花管拔套管做注水试验的方法；在水面以下漂石砂卵层的孔段采取多次扫孔等方法用75钻具钻进25米，套管滞后25米,再进行该段的注水试验.如若75钻具至前反复扫空均不成孔，可考虑先打入套管再用75钻具反复扫孔下花管上拔25米套管再进行该段注水试验；钻至白云岩或者岩石条件较差时，采用慢进尺、短进尺、低档速、更换钻头、矫正垂直度等方法尽
7、量保证岩芯采取率；退芯时不能用铁锤敲打岩心管钻具，应卸下扩孔器倾斜倒出岩心或者用高压水退芯；当含砂土夹层并有返水时，应及时拾取口孔的返沙土，并及时记录返水颜色与返水量。5。5、套管跟进至基岩面以下O05米摆布后改用75钻进，基岩段压水试验段长一般要求5米一段,含断层破碎带、裂隙密集带等孔段可根据实际情况适当调整段长，可少量重叠,但不能漏段；试段钻孔的止水应采用套管脚黏土止水的方法；压水试验应按三级压力、五个阶段进行。三级压力宜分别为OoIMPa、Oo2MPa、0.3MPa;流量观测应每2min进行一次,当5次流量读数中最大值与最小值之差小于最终值的10%,或者最大值与最小值之差小于l1./mi
8、n时，取最终值作为计算值;栓塞长度不小于8倍孔径，试验过程中不得从栓塞旁漏水.当压力表显示无压力或者较小压力时，记录最大的压力值，改进行注水试验。注水试验水量量测精度应达到0.11.；开始每隔5min量测一次，量测5次后每20min量测一次并至少连续量测6次，当连续两次量测的注入流量之差不大于最后一次流量的10%时,试验即可结束。当孔深较深时而孔壁不稳定时,套管跟进至将要进行注水试验的孔段上部,套管预留高出孔口50Cm摆布，再向孔口内注水平套管口，进行常水头注水试验。当注水不满时，记录供水最大流量。压注水前都应观测孔内水位，并严格遵守其它相关规范规程的要求细则进行试验。5o6、钻探过程中填写钻
9、探班报表及压、注水试验记录表等，详细记录各种钻进情况，如掉钻、进尺快慢、水位的变化等情况.5.7、 原状土样必须用取样器取样，及时密封样品；岩石样品由地质人员从岩芯中自行选取；在存放及运输过程中，应避免土样失水和扰动，避免岩样震动碎裂.5.8、 岩芯必须按顺序装箱摆放整齐。每回次都必须及时填写岩芯牌，字迹清晰,放于相应位置。用红色油漆在条状岩石岩芯上写岩芯编号；在每一个岩芯箱侧面标明钻孔编号、为该钻孔第几箱岩芯、孔深范围等内容。准备足够的岩芯箱，可在工地现场用木料制作岩芯箱.5.9、 9、前一天未完成的钻孔在第二天开钻前须量测地下水位，终孔24小时后量测孔内稳定水位。钻至设计孔深后，经过地质人
10、员对岩芯进行拍照、编录并验收合格后方可终孔。用水泥砂浆封孔,封闭密实。初步布置钻孔14个（见表1）,单孔孔深2030m,勘探过程中根据设计需要钻孔数量可能有所增减。根据具体地质情况地质人员可调整钻孔深度及试验。6.施工进度计划本工程施工工期为28天。1）。2004年3月24日至2004年3月27日，设备进场、水电管路布置；2）。2004年3月28日至2004年4月22日，钻探施工；3）。2004年4月22日至2004年4月25日，退场。7.施工机械及劳动力配置拟投入的施工人员序号职务/工种人数序号职务/工种人数1项目经理17辅助工22现场技术负责18当地看守23司机19后勤14队长26机手5合
11、计15拟投入的施工机械设备表序号设备名称/型号单位数量备注1200型地质钻机台22拌合桶台23灌浆机台27清污两用潜水泵台28电焊机台19发机电台110皮卡车辆111标贯试验设备套112重型动力触探试验设备套18.施工质量与施工安全保证措施8o1施工质量保证措施整个施工过程严格执行下述质量保证措施：(1) .所有施工人员在施工前熟悉设计图纸、阅读钻探技术要求，施工前做好技术与安全交底.(2) .施工有依据，说到的要做到,做了的要有记录。钻孔、冲洗、注水、压水、动力触探、静动水位等均有原始记录.(3) .施工中所使用的水表、压力表具均按计量器具检测规定进行周期性检测.施工中严禁使用无检测合格证的
12、计量器具，必要时应及时更换新的水表与压力表。(4)。实行技术人员跟班制和质检工程师跟班制,技术人员负责解决施工过程中浮现的技术问题，及时发现问题，发现问题应即将上报设计方或者工程部及时解决问题.(5) 0施工过程接受监理工程师、设计人员的监督、检查，如其欲抽查时，予以积极配合并示范。8.2施工安全保证措施(1)建立健全安全管理机构，实行以现场负责人为第一责任人的安全责任制。(2)严格遵守有关安全规定，防止各类安全事故的发生。(3)施工现场设置安全隔离带，杜绝无关人等挨近施工现场。(4)暂时用电采用“三相五线制”，所有插座插头全部要接地(接零)，每一个暂时配电板(箱)全部要安装灵敏的漏电保护器，
13、路线维修时要专人看守,严禁非电工操作用电设施。(5)规定安全奖惩制度，实行重奖重罚.9o工程竣工资料工程竣工后,提供下列原始资料和成果资料：。钻孔、动力触探、注水、压水等原始记录；。芯样实物； .芯样照片； .移位后的实际孔位坐标； .设计人员要求提供的其它完工竣工资料。表1尼泊尔波特科西河中游水力发电项目地质勘察钻孔布置序号No钻孔位置location钻孔编号DrillholeNo设计孔深(m)Designholedepth孔内试验Testinsidehole1大坝左岸leftbankofmaindamDBZK0130压、注水试验Waterpressureandinjectingtest2大
14、坝左岸leftbankofmaindamDBZK0230压、注水试验Waterpressureandinjectingtest3大坝右岸rightbankofmaindamDBZK0320压、注水试验Waterpressureandinjectingtest4沉砂池边坡BankslopeofsandstillingbasinDBZK0420压、注水试验Waterpressureandinjectingtest5沉砂池andstillingbasinDBZK0520压、注水试验Waterpressureandinjectingtest6沉砂池andstillingbasinDBZK06207大坝上游围堰upstreamDBZK0720压、注水试验Waterpressurecofferdamofmaindamandinjectingtest8大坝下游围堰downstreamcofferdamofmaindamDBZK0820压、注水试验WaterPreSSUreandinjectingtest9隧洞进口TunnelinletDBZK0920
