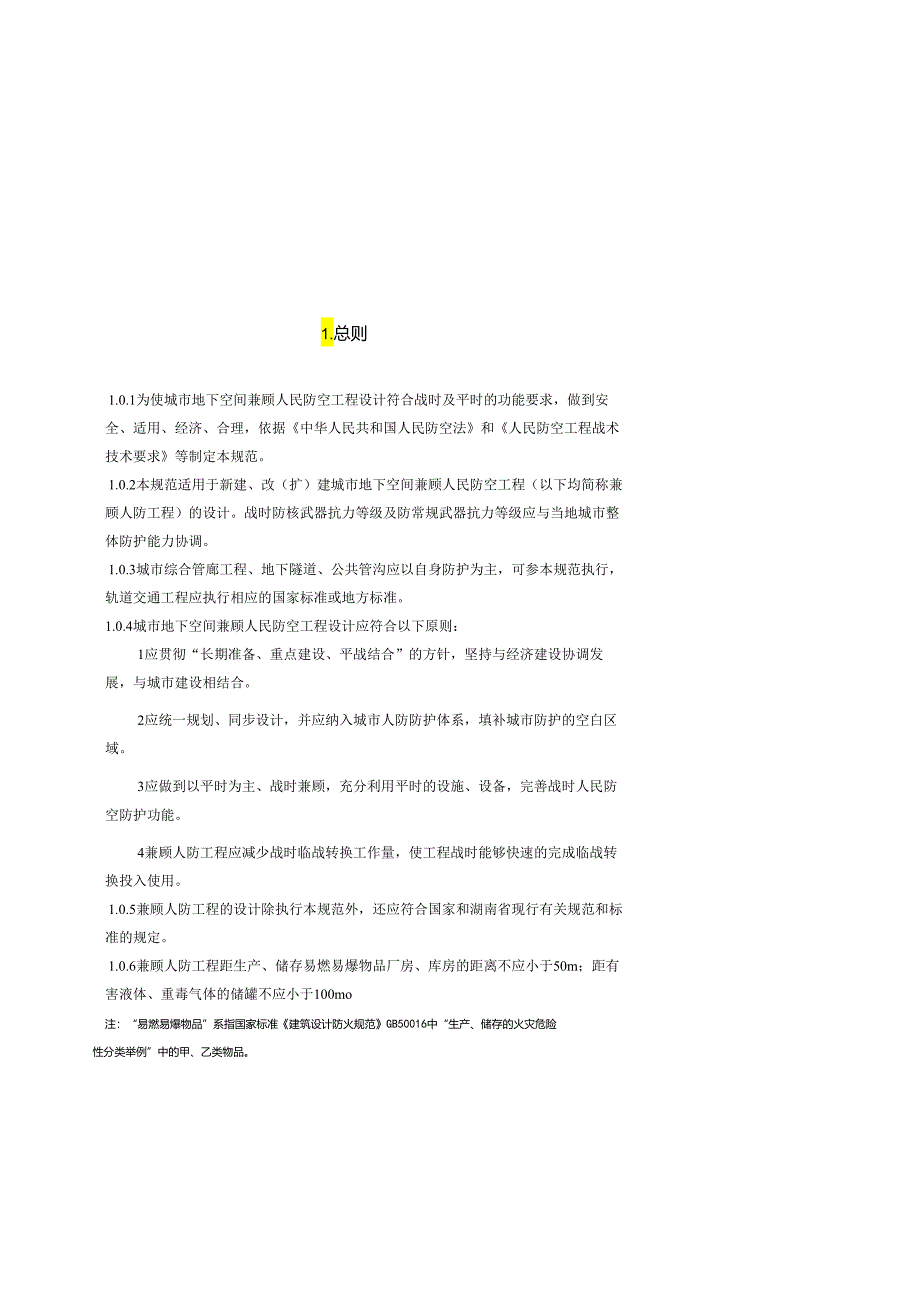

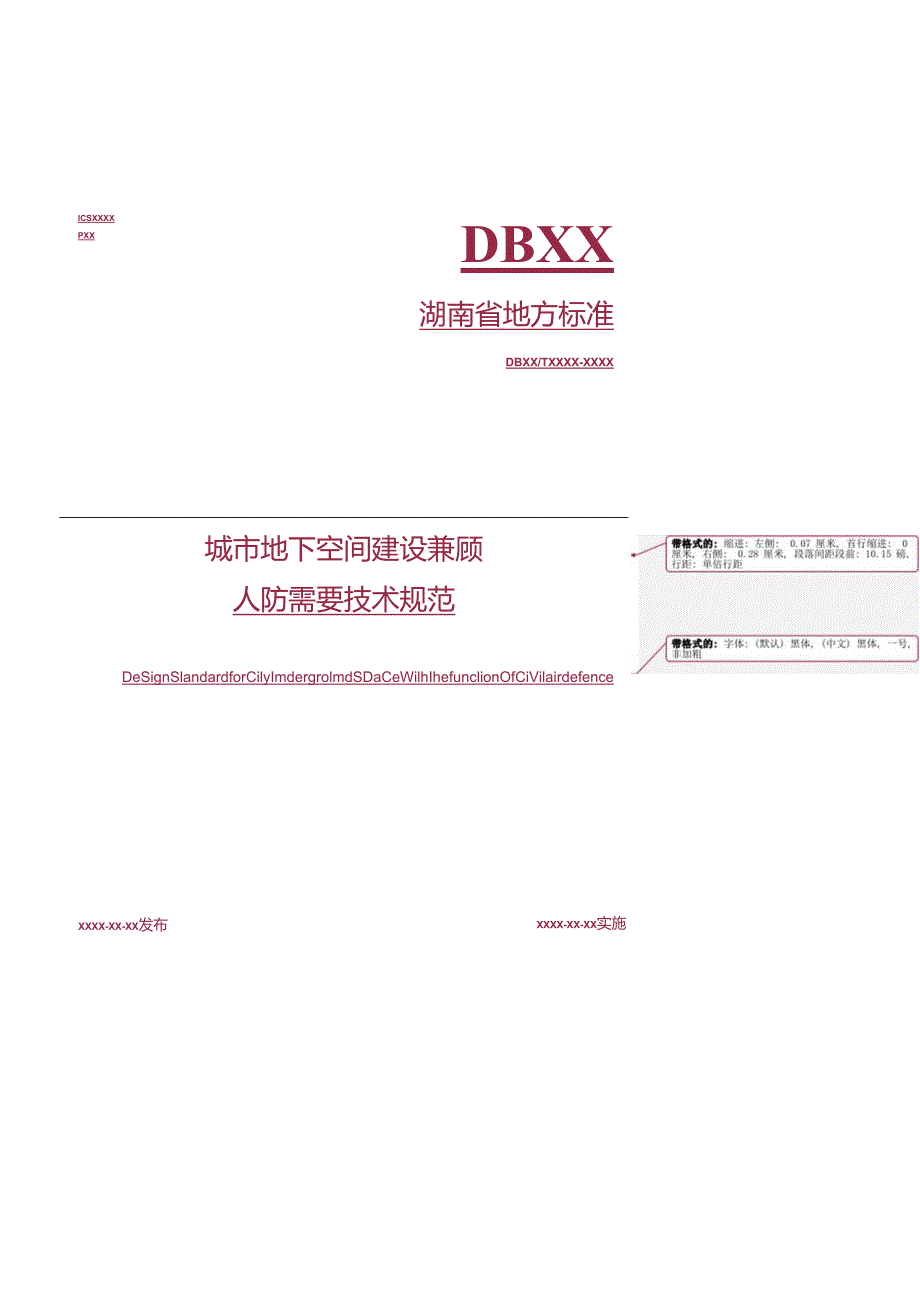

1、ICSXXXXPXXDBXX湖南省地方标准DBXX/TXXXX-XXXX城市地下空间建设兼顾人防需要技术规范DeSignSlandardforCilyImdergrolmdSDaCeWilhIhefunclionOfCiVilairdefenceXXXX-XX-XX发布XXXX-XX-XX实施1.总则1.0.1为使城市地下空间兼顾人民防空工程设计符合战时及平时的功能要求，做到安全、适用、经济、合理，依据中华人民共和国人民防空法和人民防空工程战术技术要求等制定本规范。1.0.2本规范适用于新建、改（扩）建城市地下空间兼顾人民防空工程（以下均简称兼顾人防工程）的设计。战时防核武器抗力等级及防常规武
2、器抗力等级应与当地城市整体防护能力协调。1.0.3城市综合管廊工程、地下隧道、公共管沟应以自身防护为主，可参本规范执行，轨道交通工程应执行相应的国家标准或地方标准。1.0.4城市地下空间兼顾人民防空工程设计应符合以下原则：1应贯彻“长期准备、重点建设、平战结合”的方针，坚持与经济建设协调发展，与城市建设相结合。2应统一规划、同步设计，并应纳入城市人防防护体系，填补城市防护的空白区域。3应做到以平时为主、战时兼顾，充分利用平时的设施、设备，完善战时人民防空防护功能。4兼顾人防工程应减少战时临战转换工作量，使工程战时能够快速的完成临战转换投入使用。1.0.5兼顾人防工程的设计除执行本规范外，还应符

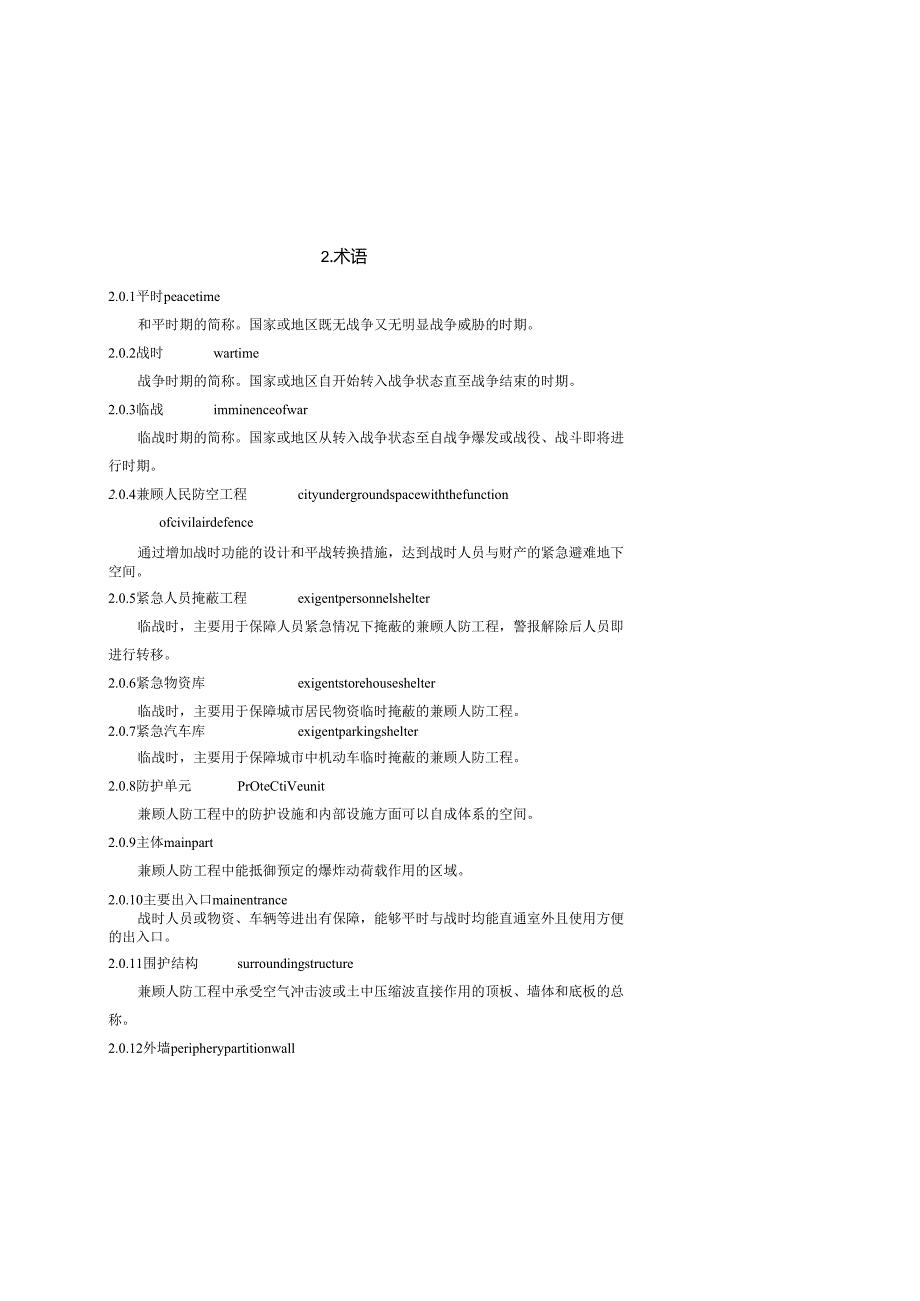

3、合国家和湖南省现行有关规范和标准的规定。1.0.6兼顾人防工程距生产、储存易燃易爆物品厂房、库房的距离不应小于50m；距有害液体、重毒气体的储罐不应小于100mo注：“易燃易爆物品”系指国家标准建筑设计防火规范GB50016中“生产、储存的火灾危险性分类举例”中的甲、乙类物品。2.术语2.0.1平时peacetime和平时期的简称。国家或地区既无战争又无明显战争威胁的时期。2.0.2战时wartime战争时期的简称。国家或地区自开始转入战争状态直至战争结束的时期。2.0.3临战imminenceofwar临战时期的简称。国家或地区从转入战争状态至自战争爆发或战役、战斗即将进行时期。2.0.4兼
4、顾人民防空工程cityundergroundspacewiththefunctionofcivilairdefence通过增加战时功能的设计和平战转换措施，达到战时人员与财产的紧急避难地下空间。2.0.5紧急人员掩蔽工程exigentpersonnelshelter临战时，主要用于保障人员紧急情况下掩蔽的兼顾人防工程，警报解除后人员即进行转移。2.0.6紧急物资库exigentstorehouseshelter临战时，主要用于保障城市居民物资临时掩蔽的兼顾人防工程。2.0.7紧急汽车库exigentparkingshelter临战时，主要用于保障城市中机动车临时掩蔽的兼顾人防工程。2.0.8防
5、护单元PrOteCtiVeunit兼顾人防工程中的防护设施和内部设施方面可以自成体系的空间。2.0.9主体mainpart兼顾人防工程中能抵御预定的爆炸动荷载作用的区域。2.0.10主要出入口mainentrance战时人员或物资、车辆等进出有保障，能够平时与战时均能直通室外且使用方便的出入口。2.0.11围护结构surroundingstructure兼顾人防工程中承受空气冲击波或土中压缩波直接作用的顶板、墙体和底板的总称。2.0.12外墙peripherypartitionwall兼顾人防工程中一侧与室外接触，直接承受土中压缩波作用的墙体。2.0.13临空墙blastproofpartit
6、ionwall一侧直接受空气冲击波作用，另一侧为兼顾人防工程内部的墙体。2.0.14楼梯式出入口entrancewithstairs防护密闭门外的通道出入端从楼梯通至地面的出入口。2.0.15防倒塌棚架collapse-proofshed设置在出入口敞开段上方，用于防止口部堵塞的棚架。防倒塌棚架在预定的冲击波和地面建筑物倒塌荷载作用下应不致坍塌。2.0.16清洁式通风cleanventilation工程外空气未受毒剂等物污染时的通风。2.0.17内循环通风interiorcycledventilation室内外停止空气交换，由通风机使室内空气实施内循环的通风。2.0.18隔绝防护isolate
7、dprotection依靠密闭设施，将工程所有孔口关闭的工程内部防护。2.0.19平战转换exchangebetweenpeacetimeandwartime平战功能转换的简称。兼顾人防工程同时具备平、战两种功能，通过可靠技术措施使两种功能可以互相转换。一般包括使用功能转换、防护功能转换、内部环境转换和设备设施转换。3 .基本规定3.0.1城市.地下空间兼顾人民防空工程战时分为紧急人员掩蔽工程、紧急物资库、紧急汽车库、紧急人防疏散干道及连通道等。3.0.2根据平时及战时的使用需要，邻近的兼顾人防工程之间以及兼顾人防工程与邻近的城市地下建筑、人防工程之间应连通，暂时不能连通的，应根据城市地下空间
8、规划和人民防空规划要求预留连通口，连通道净宽不小于1.50m,净高不小于2.20m,防护等级不低于防常规武器抗力等级6级。3.0.3紧急人员掩蔽工程隔绝防护时间应不小于3小时；紧急情况下掩蔽人数按建筑面积每人不小于211r确定,且每防护单元掩蔽人数不超过4000人。防护单元战时出入口的净宽之和按每百人不小于0.3Oln计算确定。3.0.4紧急物资库战时主要出入口宜结合平时坡道出入口设计，门洞净宽不应小于2.00m,净高不宜小于2.50m。3.0.5兼顾人防工程的外墙、战时出入口周边、通风井道周边应采用钢筋混凝土墙体，墙体厚度不小于25Ommo3.0.6穿过人防闱护结构的管道应符合下列规定：1与
9、本工程无关的生活污水管、雨水管、燃气管不得进入兼顾人防工程。2穿过兼顾人防工程的顶板、门框墙、临空墙的管道，其公称直径不应大于30Ommo3平时的水电管线应避免从兼顾人防工程中的密闭通道、扩散室等人防战时有防护要求的口部房间中穿过。4平时风管禁止直接穿钢筋混凝土人防墙，可采取人防门加集气室的方式进行临战封堵。5凡进入兼顾人防工程的管道及其穿过的人防雨护结构均应采取防护密闭措施。4 .建筑4.1 主体4.1.1 兼顾人防工程的防护单元应结合平时功能布局合理划分，并符合下列要求：1兼顾人防工程的防护单元划分满足表4.1.1要求：表4.1.1防护单元建筑面积（Itf）工程类型紧急人员掩蔽工程紧急物资
10、摩紧急汽车阵紧急人防干道防护单元面积800012000不划分不划分防化等级丁级无无无2兼顾人防工程不划分抗爆单元。3当上部有符合人民防空工程设计规范GB50225或人民防空地下室设计规范GB50038规定的人防工程时，兼顾人防工程可不划分防护单元。4兼顾人防工程的正投影下方须为基础或不低于本兼顾人防工程抗力等级的其他人防工程。4.1.2 两相邻防护单元之间应至少设置一个连通口，连通门门洞净宽不小于1.20m,在连通1.I的防护单元隔墙两侧应各设置一道防护密闭门或一道双向受力防护密闭门；墙两侧设有防护密闭门时门框墙厚度不宜小于500mm。4.1.3 相邻防护单元之间的平时连通口封堵应采用双向受力
11、防护密闭门，人防区与非人防区之间的平时连通口必须采用防护密闭门临战封堵，当为紧急人员掩蔽工程时，须采用双人防门的封堵方式。4.1.4 兼顾人防工程顶板底面高出室外地平面的高度不得大于该工程净高的1/2,且其高出室外地平面的外墙必须满足战时防护要求。4.1.5 兼顾人防工程中每个防护单元内的防护设施和内部设备自成系统。4.1.6 当整个地下室均为兼顾人防工程，可将本工程平时使用的设备房（消防水池、消防水泵房、变配电房、空调机房等）范围纳入兼顾人防工程，但设备房须成独立防护区域，仅对设备房作防护密闭要求。4.2 出入口4.2.1 兼顾人防工程出入口设置应满足下列要求：1紧急人员掩蔽工程不应少于两个
12、战时出入口（不包括竖井式出入口、防护单元之间的连通口），防护单元小于400Onf时，其中至少有一个室外出入口：大于400Onf防护单元至少两个室外出入口，室外出入口不允许临战转换。2紧急物资库不应少于两个战时出入口（不包括竖井式出入口、防护单元之间的连通口），防护单元小于6000户的防护单元时，其中至少有一个室外出入口；大于6000112应至少设置两个室外出入口，紧急物资库的室外出入口中至少有一个应为汽车坡道，室外出入口不允许临战转换。3紧急汽车库不应少于两个战时出入口（不包括竖井式出入口、防护单元之间的连通口），其中至少有一个室外出入口且为汽车坡道，室外出入口不允许临战转换。4当仅有两个出入
13、口时，战时出入口宜朝向不同方向，且防护密闭门之间的水平直线距离不小于15.00m。其中一个室外出入口应满足以下要求：防护密闭门外通道长度（其长度可按防护密闭门以外有防护顶盖段通道中心线的水平投影的折线长计，对于楼梯式可计入自室外地平面至防护密闭门洞口高1/2处的竖向距离）不得小于500m。4.2.2 兼顾人防工程战时出入口防护密闭门的设置应符合下列规定：1战时出入口应设置不少于一道防护密闭门。当防护密闭门沿着通道侧墙设置时，防护密闭门门扇应嵌入墙内设置，且门扇的外表面不得突出通道的内墙面。2防护密闭门应向外开启。3所有防护密闭门应平时安装到位。4所有防护密闭门均应采用防侧面或顶部冲击波作用。4
14、.2.3 防护单元的楼梯室外出入口敞开段位于上部建筑投影线5戊内时，应采取防倒塌措施，防护单元的坡道室外出入口有防护顶盖段最不利点位于上部建筑投影线5吃内且出入口防护密闭门距有防护顶盖段最近点的最小路径距离不大于IOm,应采取防倒榻措施，防倒榻棚架不允许临战转换。4.2.4 防护密闭门的门前通道，其净宽和净高应满足门扇的开启和安装要求，密闭通道等战时有人员出入口的口部，密闭通道内密闭门门前净宽不小于门扇宽加800mm。4.2.5 有人行或者车行要求处的人防门可采用活门槛形式的人防门，未有此要求处则须采用固定门槛形式人防门。4.3 孔口4. 3.1进风口宜设置在排风口的上风侧，进风口与排风口之间
