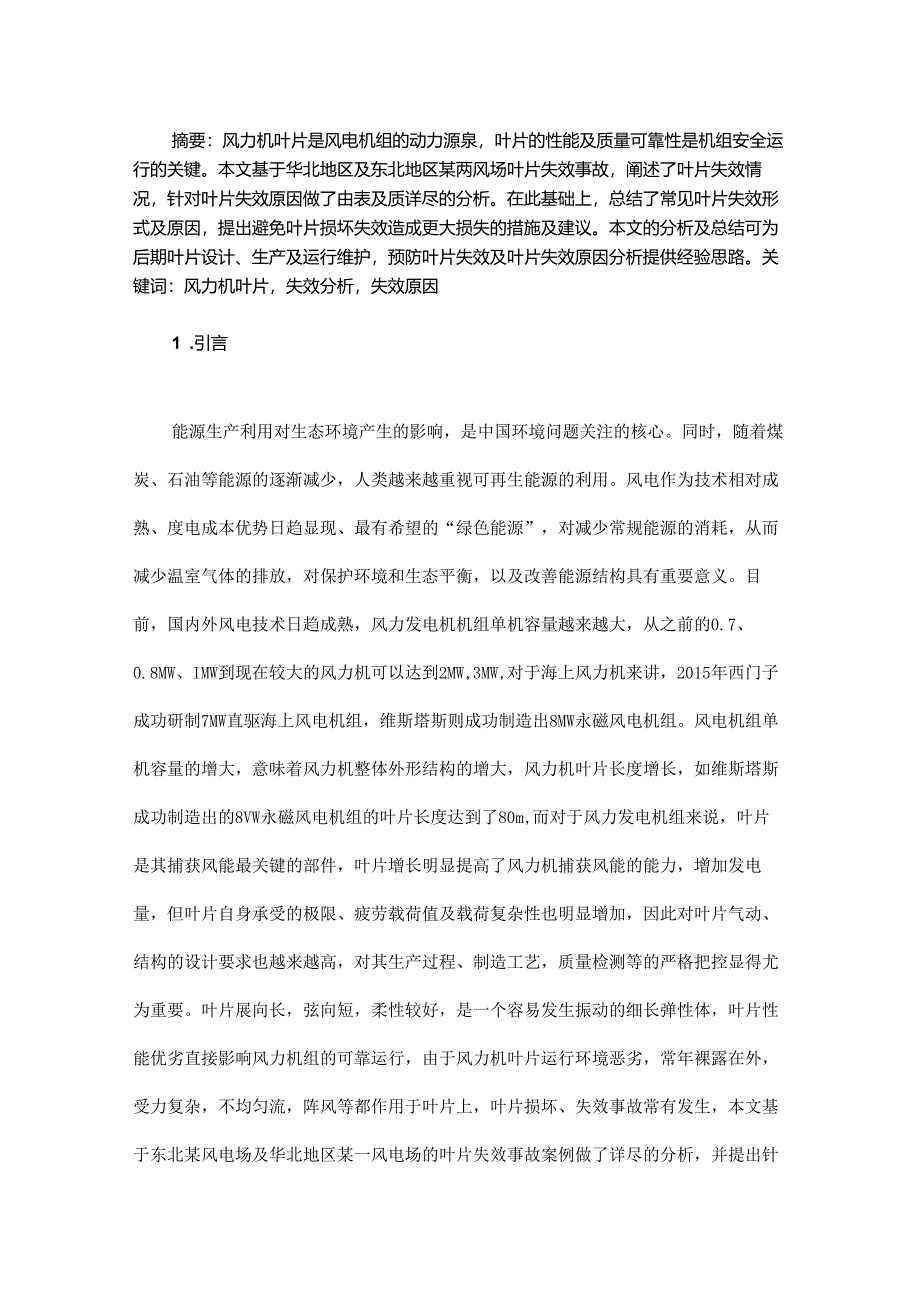

1、摘要：风力机叶片是风电机组的动力源泉，叶片的性能及质量可靠性是机组安全运行的关键。本文基于华北地区及东北地区某两风场叶片失效事故，阐述了叶片失效情况，针对叶片失效原因做了由表及质详尽的分析。在此基础上，总结了常见叶片失效形式及原因，提出避免叶片损坏失效造成更大损失的措施及建议。本文的分析及总结可为后期叶片设计、生产及运行维护，预防叶片失效及叶片失效原因分析提供经验思路。关键词：风力机叶片，失效分析，失效原因1 .引言能源生产利用对生态环境产生的影响，是中国环境问题关注的核心。同时，随着煤炭、石油等能源的逐渐减少，人类越来越重视可再生能源的利用。风电作为技术相对成熟、度电成本优势日趋显现、最有希
2、望的“绿色能源”，对减少常规能源的消耗，从而减少温室气体的排放，对保护环境和生态平衡，以及改善能源结构具有重要意义。目前，国内外风电技术日趋成熟，风力发电机机组单机容量越来越大，从之前的0.7、0.8MW、IMW到现在较大的风力机可以达到2MW,3MW,对于海上风力机来讲，2015年西门子成功研制7MW直驱海上风电机组，维斯塔斯则成功制造出8MW永磁风电机组。风电机组单机容量的增大，意味着风力机整体外形结构的增大，风力机叶片长度增长，如维斯塔斯成功制造出的8VW永磁风电机组的叶片长度达到了80m,而对于风力发电机组来说，叶片是其捕获风能最关键的部件，叶片增长明显提高了风力机捕获风能的能力，增加

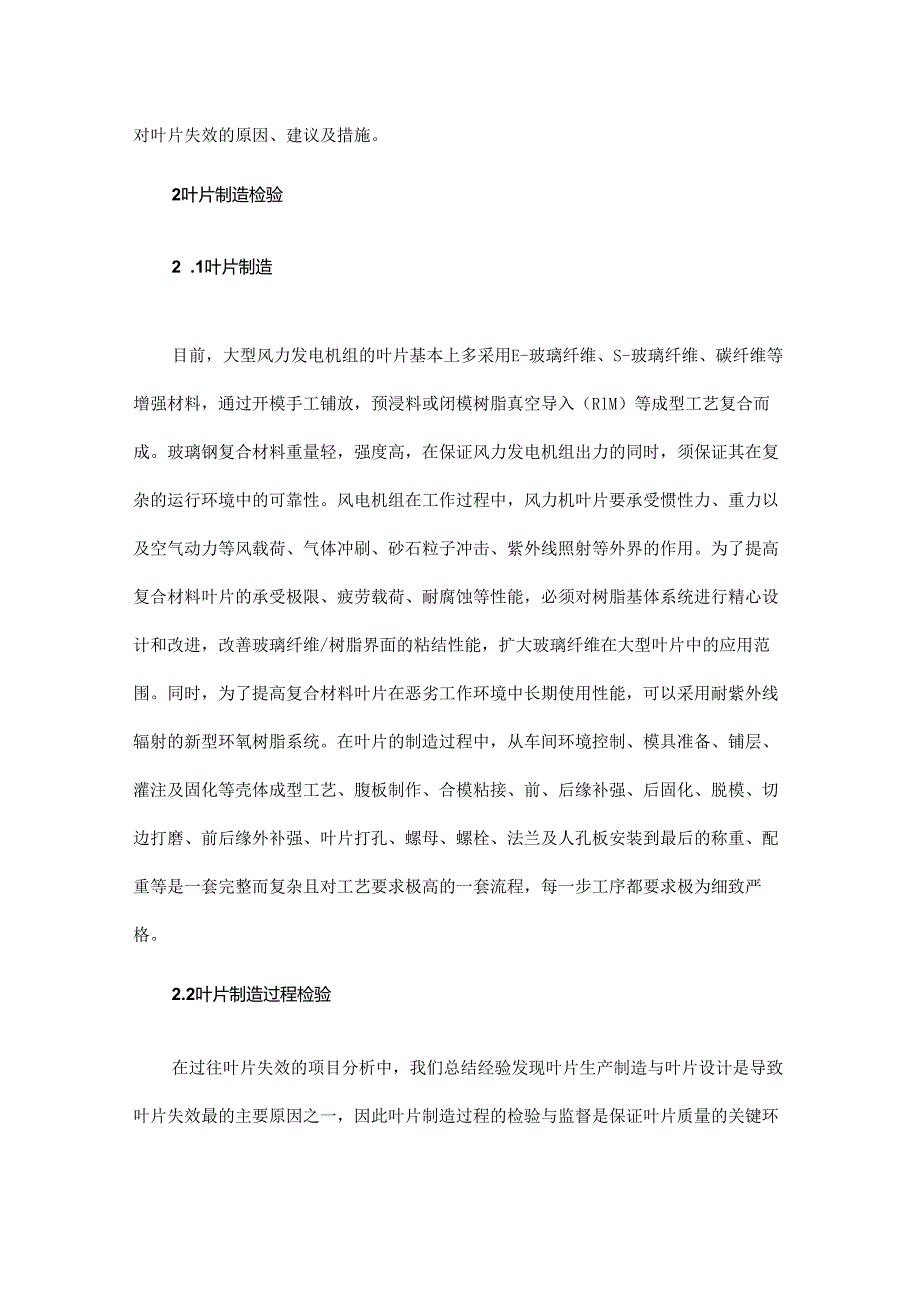

3、发电量，但叶片自身承受的极限、疲劳载荷值及载荷复杂性也明显增加，因此对叶片气动、结构的设计要求也越来越高，对其生产过程、制造工艺，质量检测等的严格把控显得尤为重要。叶片展向长，弦向短，柔性较好，是一个容易发生振动的细长弹性体，叶片性能优劣直接影响风力机组的可靠运行，由于风力机叶片运行环境恶劣，常年裸露在外，受力复杂，不均匀流，阵风等都作用于叶片上，叶片损坏、失效事故常有发生，本文基于东北某风电场及华北地区某一风电场的叶片失效事故案例做了详尽的分析，并提出针对叶片失效的原因、建议及措施。2叶片制造检验2 .1叶片制造目前，大型风力发电机组的叶片基本上多采用E-玻璃纤维、S-玻璃纤维、碳纤维等增强
4、材料，通过开模手工铺放，预浸料或闭模树脂真空导入（RlM）等成型工艺复合而成。玻璃钢复合材料重量轻，强度高，在保证风力发电机组出力的同时，须保证其在复杂的运行环境中的可靠性。风电机组在工作过程中，风力机叶片要承受惯性力、重力以及空气动力等风载荷、气体冲刷、砂石粒子冲击、紫外线照射等外界的作用。为了提高复合材料叶片的承受极限、疲劳载荷、耐腐蚀等性能，必须对树脂基体系统进行精心设计和改进，改善玻璃纤维/树脂界面的粘结性能，扩大玻璃纤维在大型叶片中的应用范围。同时，为了提高复合材料叶片在恶劣工作环境中长期使用性能，可以采用耐紫外线辐射的新型环氧树脂系统。在叶片的制造过程中，从车间环境控制、模具准备、

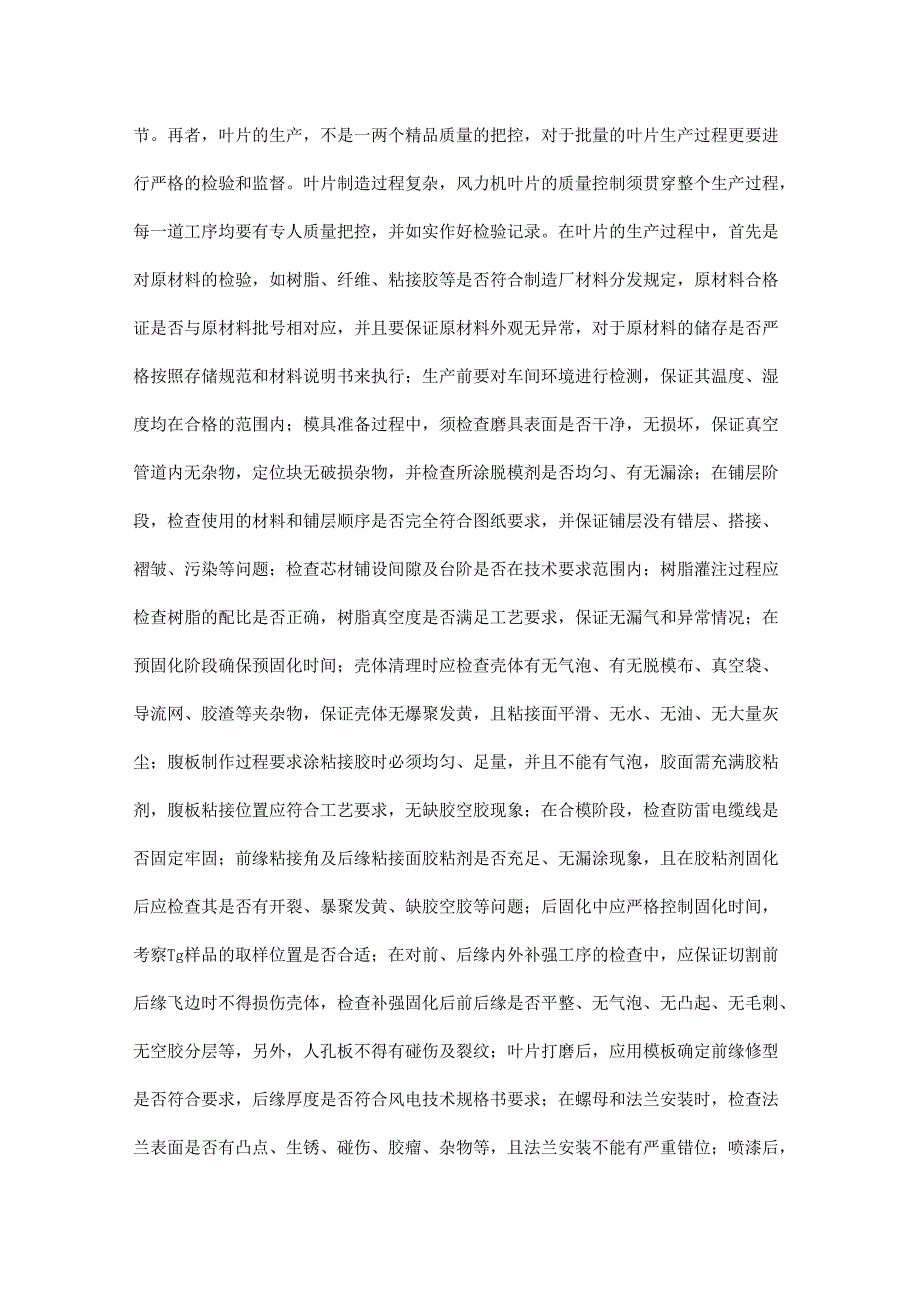

5、铺层、灌注及固化等壳体成型工艺、腹板制作、合模粘接、前、后缘补强、后固化、脱模、切边打磨、前后缘外补强、叶片打孔、螺母、螺栓、法兰及人孔板安装到最后的称重、配重等是一套完整而复杂且对工艺要求极高的一套流程，每一步工序都要求极为细致严格。2.2叶片制造过程检验在过往叶片失效的项目分析中，我们总结经验发现叶片生产制造与叶片设计是导致叶片失效最的主要原因之一，因此叶片制造过程的检验与监督是保证叶片质量的关键环节。再者，叶片的生产，不是一两个精品质量的把控，对于批量的叶片生产过程更要进行严格的检验和监督。叶片制造过程复杂，风力机叶片的质量控制须贯穿整个生产过程，每一道工序均要有专人质量把控，并如实作好
6、检验记录。在叶片的生产过程中，首先是对原材料的检验，如树脂、纤维、粘接胶等是否符合制造厂材料分发规定，原材料合格证是否与原材料批号相对应，并且要保证原材料外观无异常，对于原材料的储存是否严格按照存储规范和材料说明书来执行；生产前要对车间环境进行检测，保证其温度、湿度均在合格的范围内；模具准备过程中，须检查磨具表面是否干净，无损坏，保证真空管道内无杂物，定位块无破损杂物，并检查所涂脱模剂是否均匀、有无漏涂；在铺层阶段，检查使用的材料和铺层顺序是否完全符合图纸要求，并保证铺层没有错层、搭接、褶皱、污染等问题；检查芯材铺设间隙及台阶是否在技术要求范围内；树脂灌注过程应检查树脂的配比是否正确，树脂真空
7、度是否满足工艺要求，保证无漏气和异常情况；在预固化阶段确保预固化时间；壳体清理时应检查壳体有无气泡、有无脱模布、真空袋、导流网、胶渣等夹杂物，保证壳体无爆聚发黄，且粘接面平滑、无水、无油、无大量灰尘；腹板制作过程要求涂粘接胶时必须均匀、足量，并且不能有气泡，胶面需充满胶粘剂，腹板粘接位置应符合工艺要求，无缺胶空胶现象；在合模阶段，检查防雷电缆线是否固定牢固；前缘粘接角及后缘粘接面胶粘剂是否充足、无漏涂现象，且在胶粘剂固化后应检查其是否有开裂、暴聚发黄、缺胶空胶等问题；后固化中应严格控制固化时间，考察Tg样品的取样位置是否合适；在对前、后缘内外补强工序的检查中，应保证切割前后缘飞边时不得损伤壳体
8、，检查补强固化后前后缘是否平整、无气泡、无凸起、无毛刺、无空胶分层等，另外，人孔板不得有碰伤及裂纹；叶片打磨后，应用模板确定前缘修型是否符合要求，后缘厚度是否符合风电技术规格书要求；在螺母和法兰安装时，检查法兰表面是否有凸点、生锈、碰伤、胶瘤、杂物等，且法兰安装不能有严重错位；喷漆后，应确保表面无针孔、漏青、油漆溜、杂质等；最后的称重、配重应确保配平后符合风电技术规格书要求。3风力机叶片失效案例分析3.1 叶片失效形式风力机叶片额度设计寿命一般不少于20年，在其运行寿命期间内，随着运行年限的增长，叶片失效的概率会慢慢增大，近几年叶片失效事故也在各风电场时有发生，因此叶片失效问题受到了全行业越来
9、越多的关注。叶片失效形式多样，常见的失效形式有：（1）前、后缘开裂；（2）叶尖开裂；（3）叶片折断；（4）蒙皮分层、开裂；（5）抗剪腹板粘接胶开裂；（6）雷击破坏；（7）涂层破坏；（8）局部表面磨蚀；（9）局部表面裂纹；（IO）运输和吊装造成叶片损伤等，失效的叶片常伴随褶皱、固化不良、布层不平等缺陷，本文所述的东北地区及华北地区两处风场的失效叶片均出现了叶片表面蒙皮开裂，弦向褶皱、小腹板端部开裂等现象。3.2 叶片失效事故概况风力机运行环境条件恶劣、受载复杂，叶片失效事故常有发生，2017年，华北地区一风电场代维人员接到风场故障单后在故障消缺途中发现一机组一支叶片断裂，叶片断裂情况如图1。据现
10、场勘察结果，发现叶片在距叶根15.86m处，PS(PreSSUrCSUrfaCe)面主梁帽外壳体处发生断裂，断裂照片如图2；同时，在断裂处向叶尖方向PS腹板粘接胶存在粘接面宽度不足情况，如图3；在距叶根8.98m处，SS(SuctionSUrfaCe)面主梁帽内壳体处发现有褶皱缺陷，如图4；图1叶片断裂整体情况.a.叶尖段b叶根段,，图2叶片断裂截面.图3PS面断裂处附近腹板粘结皎宽度不足情况.图4叶片SS面，主梁帽内壳体褶皱图5外蒙皮裂纹.，此外，同一年，东北某风电场多组风力机在叶根处检查发现外蒙皮裂纹，开裂现象，如图5所示。后通过涂层打磨外观、切割解剖检查，分析发现多组叶片上出现弦向褶皱及
11、腻子填补现象；当对垂直于裂纹弦向进行切割时，发现芯材至外壳体有多层纤维布弦向褶皱及富树脂缺陷，如图6所示；并在叶片内部发现后缘叶型小腹板端部开裂，如图7所示。图6端面褶皱、富树脂局部图图7后缘叶型小腹板端部开裂3.3 风力机叶片损坏失效原因分析针对于华北地区该风电场的情况，通过现场对叶片断裂区域打磨、解剖分析，在叶片断裂叶根段，距叶根15.86m,PS主梁帽外壳体，沿断口截面发现一处横向长38Omm（与主梁帽等宽）的富树脂缺陷，如图8,富树脂截面宽15.12mm,高3.12mm,如图9；同时在缺陷断口处，表面断裂纤维布壳体下有黑色灰尘沉积现象，断口整齐，叶尖段PS面、断口主梁帽区域解剖后，出现
12、分层现象，如上图2。现场看叶片PS面断裂附近，前后缘双腹板粘结面已开裂，从留存腹板粘结面粘结胶情况来看，发现腹板粘结胶量，粘接面宽度不足，从而对叶片断裂失稳产生不利的影响，如上图3。基于此，推断叶片断裂失效首先从叶片PS面、距叶根15.86m、主梁帽外壳体沿富树脂处出现横向裂纹，外壳体层的断裂会引起局部应力集中，随着机组运行，叶轮的旋转，在叶片挥舞方向承受较大弯矩载荷的叶片PS面，在循环弯矩、扭矩、离心力等复合载荷作用下，叶片断口纤维布断裂层数逐步增加，断裂区域逐渐扩大，直至叶片最终失稳断裂。图8打磨及切割后剖面图.图9富树脂截面尺寸国针对于东北地区风电场的情况，所检查叶片弦向褶皱、裂纹集中出
13、现于距叶根1.9-2.Im位置，PS面后缘区域，叶片失效首先从弦向褶皱处出现裂纹。产生裂纹缺陷的主要原因为较大高宽比、较多层数纤维布弦向褶皱会引起局部玻纤方向偏离较大、造成应力集中，此区域玻纤强度会有较大程度降低。随着机组运行，叶轮的旋转，在叶片根部挥舞方向承受较大弯矩载荷的叶片PS面，循环施加着极限弯矩、扭矩、离心力等复合载荷作用；随着循环次数的增加，叶根弦向褶皱处抗极限、疲劳强度显著下降，最终导致外部纤维布层开裂。出现裂纹的起始原因是由于叶片弦向褶皱，而褶皱出现的源头在于：叶片制造工艺复杂、铺层过程参与工作人员较多、叶根铺层数量大（约140多层）、是芯材、主梁帽铺设的起始点，对芯材高度过度
14、差以及芯材防滑移固定都有着严格的要求、又是叶片圆柱段到翼型的过渡区，本身铺设难度比较大，叶片批量生产制造过程中，工人玻纤布铺设、操作手法不熟练，导致铺层、固化后褶皱出现；同时，工厂质量检查、监督不力，生产工艺过程控制不到位、后续工序检测、检验形式化，导致叶片生产制造环节的褶皱缺陷未能及时发现、解决，进而导致了最终的叶片失效。3.4 叶片失效原因总结风力机运行环境复杂，受湍流风，剪切风并且还有上风力机尾流影响，叶片承受载荷大，且载荷具有交变性、随机性，风吹、口晒、雨淋、雷击、腐蚀等等都会对叶片的寿命造成巨大影响，因此随着运行年限的增长，叶片随时都会出现一些意想不到的损伤甚至事故，直接影响风力机的
15、运行安全和风电场的经济效益。叶片失效形式多样，本文案例两处风场分别发生叶片断裂、表面开裂等现象，除此之外，叶片表面鼓包、凹坑、凸起、麻面、砂眼,叶片异响等问题、包括雷电冲击等都会在长年累月的运行积累中对叶片造成损害。叶片最终失效由很多因素造成，可能单个因素也可能是某几个因素的叠加，大致分为两类：外在不可控和人为可控因素。风力机长期裸露在外，除风沙、水汽、暴雨、冰雹磨损外最重要的自然因素就是雷电，风力机多安装在野外开阔地带和山顶，这使得风力机遭受雷击的概率大大增加：由于叶片表面侵蚀，涂层形成很多小孔，水分通过小孔积存在叶片表面，甚至进入叶片腔体内，当雷电通过叶片接闪器时产生瞬间的高温，造成孔内水
16、汽爆炸，形成叶尖炸裂；雷电击中风力机叶片叶尖后，雷电释放的大量能量会使叶尖内部结构的温度急剧升高，叶尖内部的气体在高温下急剧膨胀，叶尖内压力升高，造成叶尖爆炸开裂；另外，引宙器与叶片的接触不良也会在雷雨天气引起雷击损伤3。除不可避免的因素之外，还有一些外在可控因素的影响：（1）叶片材料的不合格，一些生产厂家为降低叶片成本，追求更高利润使用不合格的树脂或者纤维，这些材料均质性差，风力机开始运行后，叶片很容易出现局部缺陷；（2）生产过程质量控制不到位，后期检测流于形式，无法真正保证叶片质量。（3）从当前风电场对风力机的运行管理来看，一些风电场对叶片预防维护的重要性认识不足，巡检过程把控不严，叶片运行状态监测设备空缺；预防维护、监测设备方面投入的人力物力财力不够，在口积月累的运行中，导致一些细小产品缺陷隐患因没能及时发现，最终造成不可逆的失效事故，给运行风场带来安全隐患、造成巨大的经济损失
