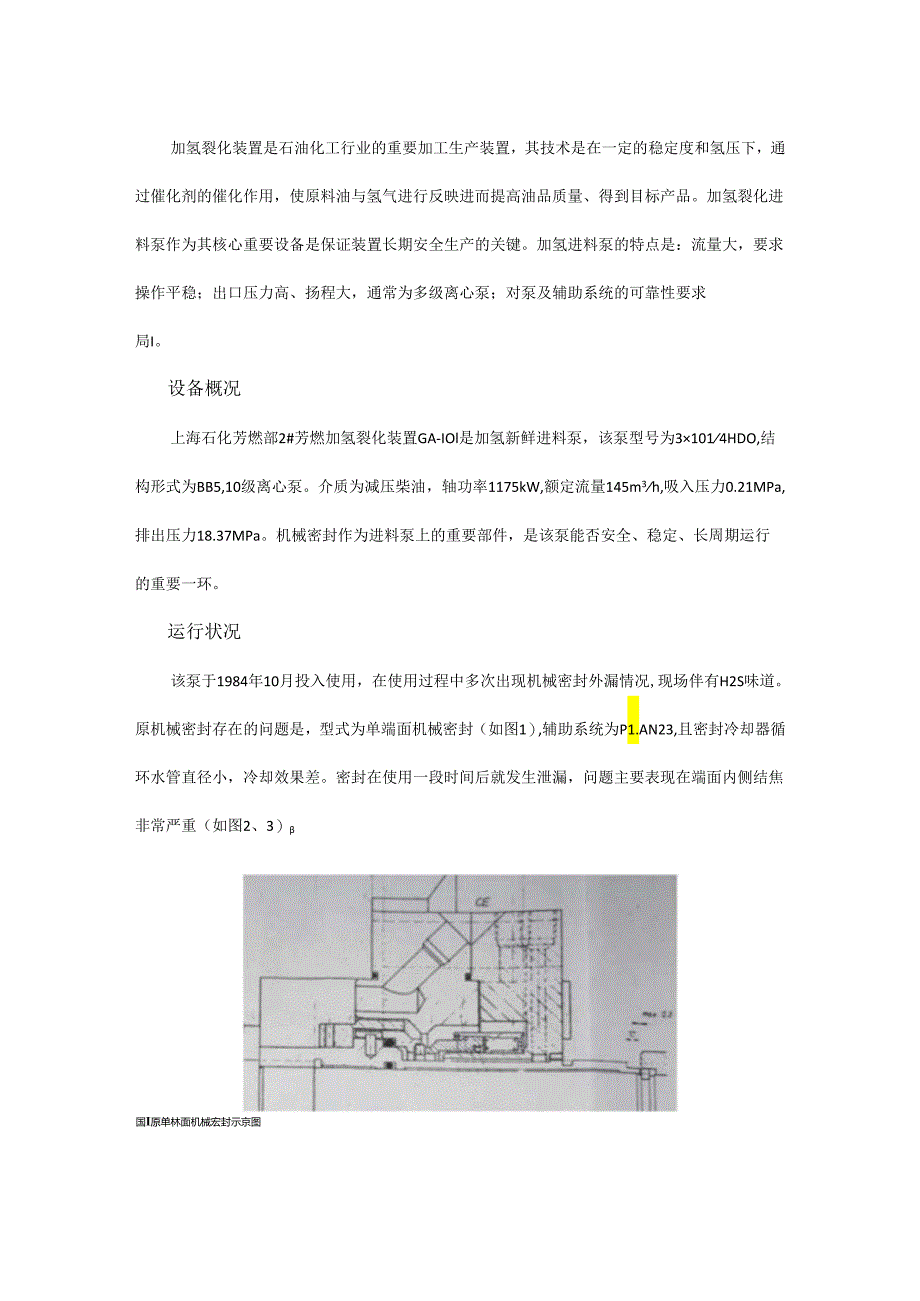

1、加氢裂化装置是石油化工行业的重要加工生产装置，其技术是在一定的稳定度和氢压下，通过催化剂的催化作用，使原料油与氢气进行反映进而提高油品质量、得到目标产品。加氢裂化进料泵作为其核心重要设备是保证装置长期安全生产的关键。加氢进料泵的特点是：流量大，要求操作平稳；出口压力高、扬程大，通常为多级离心泵；对泵及辅助系统的可靠性要求局I。设备概况上海石化芳燃部2#芳燃加氢裂化装置GA-IOl是加氢新鲜进料泵，该泵型号为31014HDO,结构形式为BB5,10级离心泵。介质为减压柴油，轴功率1175kW,额定流量145m3h,吸入压力0.21MPa,排出压力18.37MPa。机械密封作为进料泵上的重要部件，

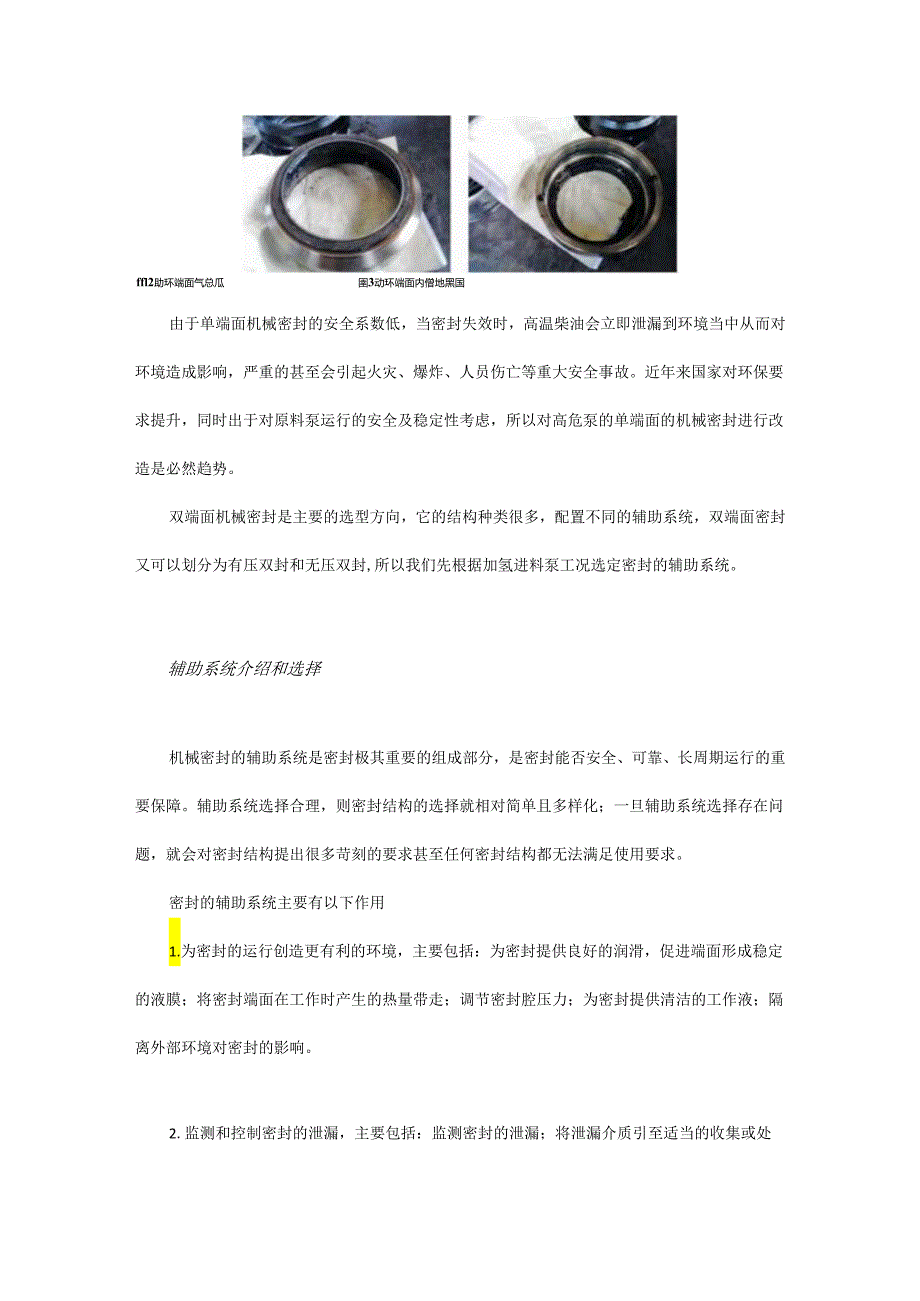

2、是该泵能否安全、稳定、长周期运行的重要一环。运行状况该泵于1984年10月投入使用，在使用过程中多次出现机械密封外漏情况,现场伴有H2S味道。原机械密封存在的问题是，型式为单端面机械密封（如图1）,辅助系统为P1.AN23,且密封冷却器循环水管直径小，冷却效果差。密封在使用一段时间后就发生泄漏，问题主要表现在端面内侧结焦非常严重（如图2、3）国I原单林面机械宏封示京图ffl2助环端面气总瓜圉3动环端面内僧地黑国由于单端面机械密封的安全系数低，当密封失效时，高温柴油会立即泄漏到环境当中从而对环境造成影响，严重的甚至会引起火灾、爆炸、人员伤亡等重大安全事故。近年来国家对环保要求提升，同时出于对原料
3、泵运行的安全及稳定性考虑，所以对高危泵的单端面的机械密封进行改造是必然趋势。双端面机械密封是主要的选型方向，它的结构种类很多，配置不同的辅助系统，双端面密封又可以划分为有压双封和无压双封,所以我们先根据加氢进料泵工况选定密封的辅助系统。辅助系统介绍和选择机械密封的辅助系统是密封极其重要的组成部分，是密封能否安全、可靠、长周期运行的重要保障。辅助系统选择合理，则密封结构的选择就相对简单且多样化；一旦辅助系统选择存在问题，就会对密封结构提出很多苛刻的要求甚至任何密封结构都无法满足使用要求。密封的辅助系统主要有以下作用1.为密封的运行创造更有利的环境，主要包括：为密封提供良好的润滑，促进端面形成稳定

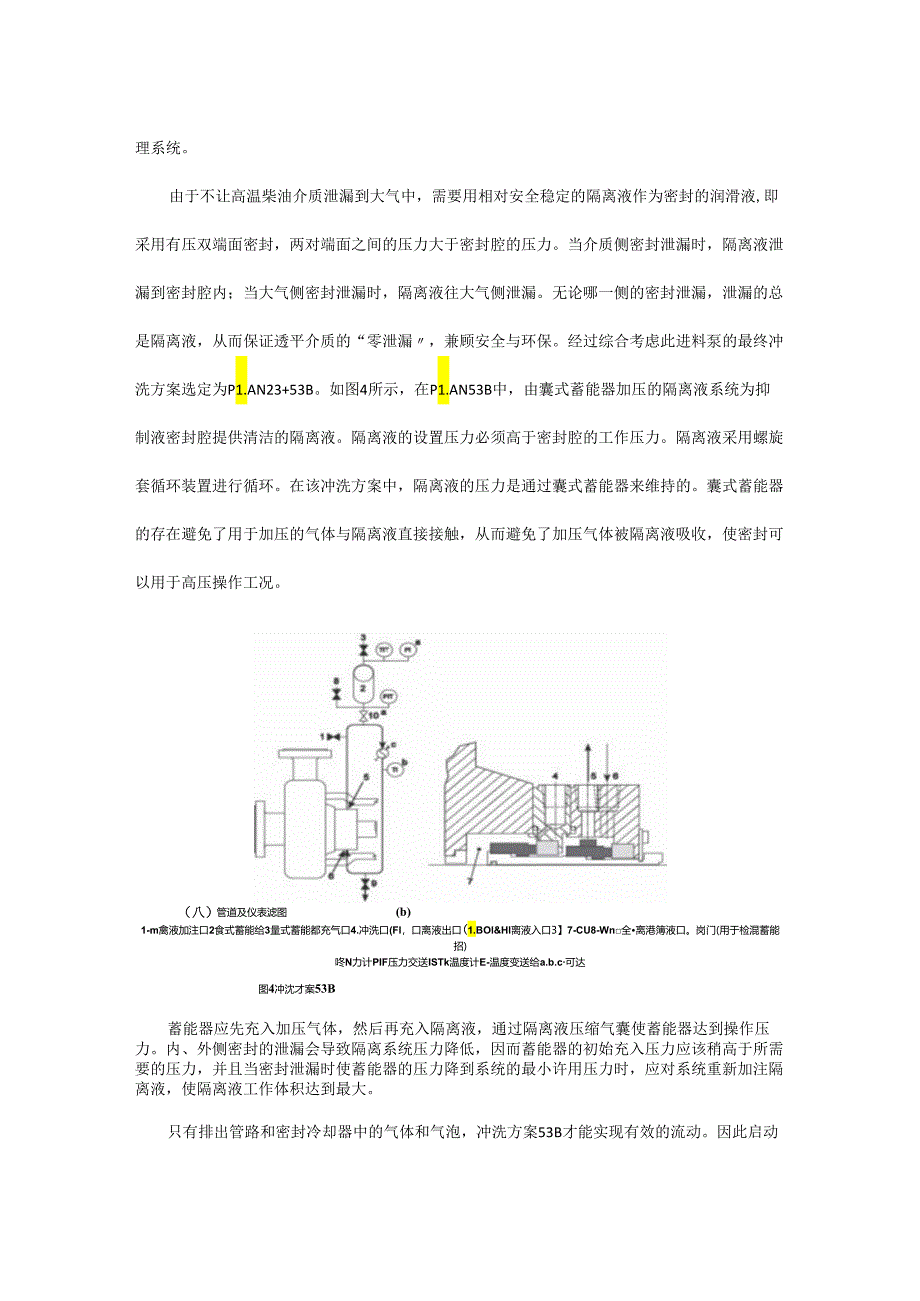

4、的液膜；将密封端面在工作时产生的热量带走；调节密封腔压力；为密封提供清洁的工作液；隔离外部环境对密封的影响。2.监测和控制密封的泄漏，主要包括：监测密封的泄漏；将泄漏介质引至适当的收集或处理系统。由于不让高温柴油介质泄漏到大气中，需要用相对安全稳定的隔离液作为密封的润滑液,即采用有压双端面密封，两对端面之间的压力大于密封腔的压力。当介质侧密封泄漏时，隔离液泄漏到密封腔内；当大气侧密封泄漏时，隔离液往大气侧泄漏。无论哪一侧的密封泄漏，泄漏的总是隔离液，从而保证透平介质的“零泄漏，兼顾安全与环保。经过综合考虑此进料泵的最终冲洗方案选定为P1.AN23+53B。如图4所示，在P1.AN53B中，由囊
5、式蓄能器加压的隔离液系统为抑制液密封腔提供清洁的隔离液。隔离液的设置压力必须高于密封腔的工作压力。隔离液采用螺旋套循环装置进行循环。在该冲洗方案中，隔离液的压力是通过囊式蓄能器来维持的。囊式蓄能器的存在避免了用于加压的气体与隔离液直接接触，从而避免了加压气体被隔离液吸收，使密封可以用于高压操作工况。（八）管道及仪表滤图(b)1-m禽液加注口2食式蓄能给3量式蓄能都充气口4.冲洗口(Fl，口离液出口(1.BOl&Hl离液入口3】7-CU8-Wn全离港簿液口。岗门(用于检混蓄能招)咚N力计PIF压力交送ISTk温度计E-温度变送给a.b.c可达图4冲沈才案53B蓄能器应先充入加压气体，然后再充入隔
6、离液，通过隔离液压缩气囊使蓄能器达到操作压力。内、外侧密封的泄漏会导致隔离系统压力降低，因而蓄能器的初始充入压力应该稍高于所需要的压力，并且当密封泄漏时使蓄能器的压力降到系统的最小许用压力时，应对系统重新加注隔离液，使隔离液工作体积达到最大。只有排出管路和密封冷却器中的气体和气泡，冲洗方案53B才能实现有效的流动。因此启动时，排除系统中的气体对系统的正常操作至关重要。之所以选择P1.AN23+53B而不选择P1.AN23+53A的原因还在于，P1.AN53B换热效果优于P1.AN53AoP1.AN53B则采用一个囊式蓄能器对隔离液进行加压，囊式蓄能器将氮气与隔离液完全隔开，避免了氮气被隔离液吸
7、收的情况。但是，在P1.AN53B中，换热器的盘管中走的是隔离液，而盘管由于长度及拐弯等因素隔离液在其中流动的阻力较大，这就对螺旋套内循环装置提出了较高的要求。综上所述，从可行性、可靠性、安全性、经济性方面考虑，P1.AN53B是较优的冲洗方案。密封结构加氢进料泵的密封型式的主要取决于温度和转速。虽然此加氢进料泵工作时密封腔压力不高，但是温度有110120C,它的运行转速则高达5918rmin.此压力和温度下，弹簧式密封和波纹管密封之间选择优先考虑弹簧式密封结构。又因为转速高的原因（密封端面的线速度超过23ms）,轴速度很高时，需要很大的闭合力才能保持密封端面的闭合，否则密封可能出现泄漏超标的
8、问题，而很大的闭合力又可能影响密封使用寿命。因而当此情况宜选择静止式补偿组件结构密封。综上所述加氢进料泵的改造密封结构图如5所示。内封分析及参数计算包括：密封结构选择、材料选择、参数设计。1 .密封结构的选择在正常工作的情况下介质侧密封只需要承受较小的外压工作压力。但是，在静压情况下密封可能需要承受较大的压差；同时，当密封腔压力波动、外侧密封失效或系统出现故障的情况下，密封需要承受反压。因此，要求介质侧密封既能承受较高正压，还需要具备承受反压的能力，所以采用如图6所示。国6双向平衡型内封结构图2 .密封材料的选择密封由若干零件组成,组成密封的零件所用的材料大致分为4类，即摩擦副组对的材料、辅助
9、密封圈的材料、弹性元件的材料及其他结构件的材料。下面分别介绍它们的选择原则：(1)摩擦副组摩擦副组对材料的选择是对材料的物理性能、化学性能、摩擦特性等的综合运用。为确保密封的摩擦副具有较长的使用寿命、良好的密封性能以及高的可靠性，摩擦副组对的材料需具有以下特点：a.耐磨性。机械密封的一个最显著的特点就是具有较长的使用寿命，API682要求连续使用寿命达250Ooh,因此摩擦副组对材料的耐磨性是材料选择的重要条件。b.耐腐蚀性。若摩擦副组对材料被腐蚀，会使泄漏量加大甚至导致密封失效，因此需根据截至的性质来考虑摩擦副的耐腐蚀问题.c.机械强度高。为防止摩擦副损坏或密封端面过大的变形,摩擦副必须具有
10、较高的机械强度。d.良好的耐热性和热传导性。密封运行时摩擦副摩擦产生的热量会给摩擦副的磨损带来不利影响，例如影响密封端面液膜的形成等。e.摩擦因数小且有一定的自润滑性。摩擦因数会直接影响摩擦热量的多少。在大多数情况下端面的摩擦处于不充分润滑状态，因此在选择摩擦副材料时需考虑摩擦因数及自润滑性。f气密性好。摩擦副组对的材料需组织紧密、无渗漏是密封性能良好的前提条件。h.摩擦副组对材料的相容性。不同的摩擦副组对材料，由于材料表面分子结构不同，相互摩擦磨损的机理不同，在密封不同介质时会有不同的密封效果及使用寿命。因此摩擦副组对材料要有良好的相容性。i.易成形加工等。这有利于降低成本，保证加工精度。综
11、合上述对摩擦副组对材料的要求，同时考虑介质的特性、温度等因数，摩擦副材料选择进口的浸金属石墨与碳化硅的组对。其机械性能参数见表1,碳化硅的机械性能参数见表2。表1石戛性能参数*Zi三ii抗霞一一使用温热，系栗敷WwI物GPa)度(MPa)(MPa)比度(IC)IU(MZCW/mKCl-%903500.153509表2啜化硅机械性能参数SIC350-3502000QU10025(NOO它是一种具有优异耐磨性的材料，其中含有的游离硅可减少端面的摩擦及磨损。(2)辅助密封圈根据辅助密封圈的作用，要求其具有良好的弹性、较低的摩擦系数、能耐介质的腐蚀溶胀、耐老化。在压缩之后及长期工作中具有较小的永久变形
12、量，在高温下使用不黏着，低温下不硬脆失弹，在高压时需要有抗爆性。根据这些特征及介质工况，考虑到介质的温度、腐蚀性等，选择全氟醴橡胶，即FFKM。目前最常用的全氟醒橡胶材料为杜邦公司的KaIrez,其在石油化工领域有着极其多的成功应用案例，使用效果稳定。其常用牌号的数据表见表3。综合考虑表3中KalreZ橡胶各牌号的耐热标准、永久变形量、拉伸强度等各种性能参数，本进料泵介质侧选用的是Kalrez6375的全氟酸橡胶作为密封的辅助密封圈。表3FFKM(KaIrez)植胶的性能参数ttMft(MPa)100%1(MPa)拉断伸M%即氏W（八）压缩永久变影%*l(,c)15.116030弹簧弹簧的材料
13、要求强度高、耐疲劳、耐腐蚀及长期工作不降低或失去弹性，HaSt.C是一种银铭铝合金，具有良好的耐腐蚀性与热稳定性，为API682标准推荐的用于小弹簧密封的弹簧材料。经过测试，按照表4所列参数设计出的弹簧的弹力误差范围在8%以内，在正常工作中不存在屈服变形的情况，因此选择Hast.C作为弹簧材料。表4Has1.C的性能参数济用扭转应力r(MPa)H场斗性IG(MPa)杭拉曹度Ob(MPa)M(C)HastC-27656073000740288其他结构件考虑到耐腐蚀耐温等因素，选择3161.。13设计计算及校核(大气侧密封)(1)端面宽度bb(d2-d1)(3-1)式中，d2：密封端面外径，mm；
