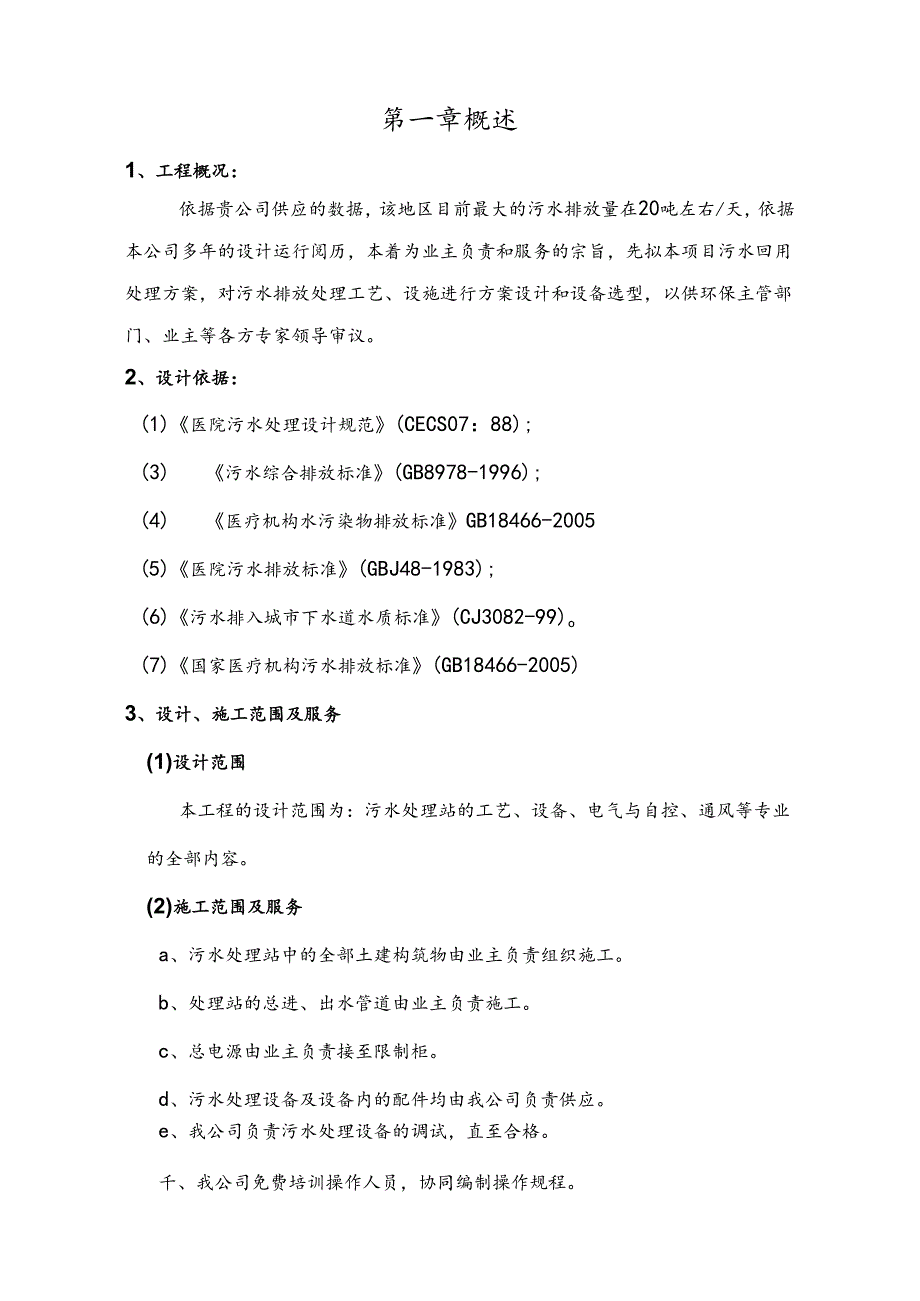

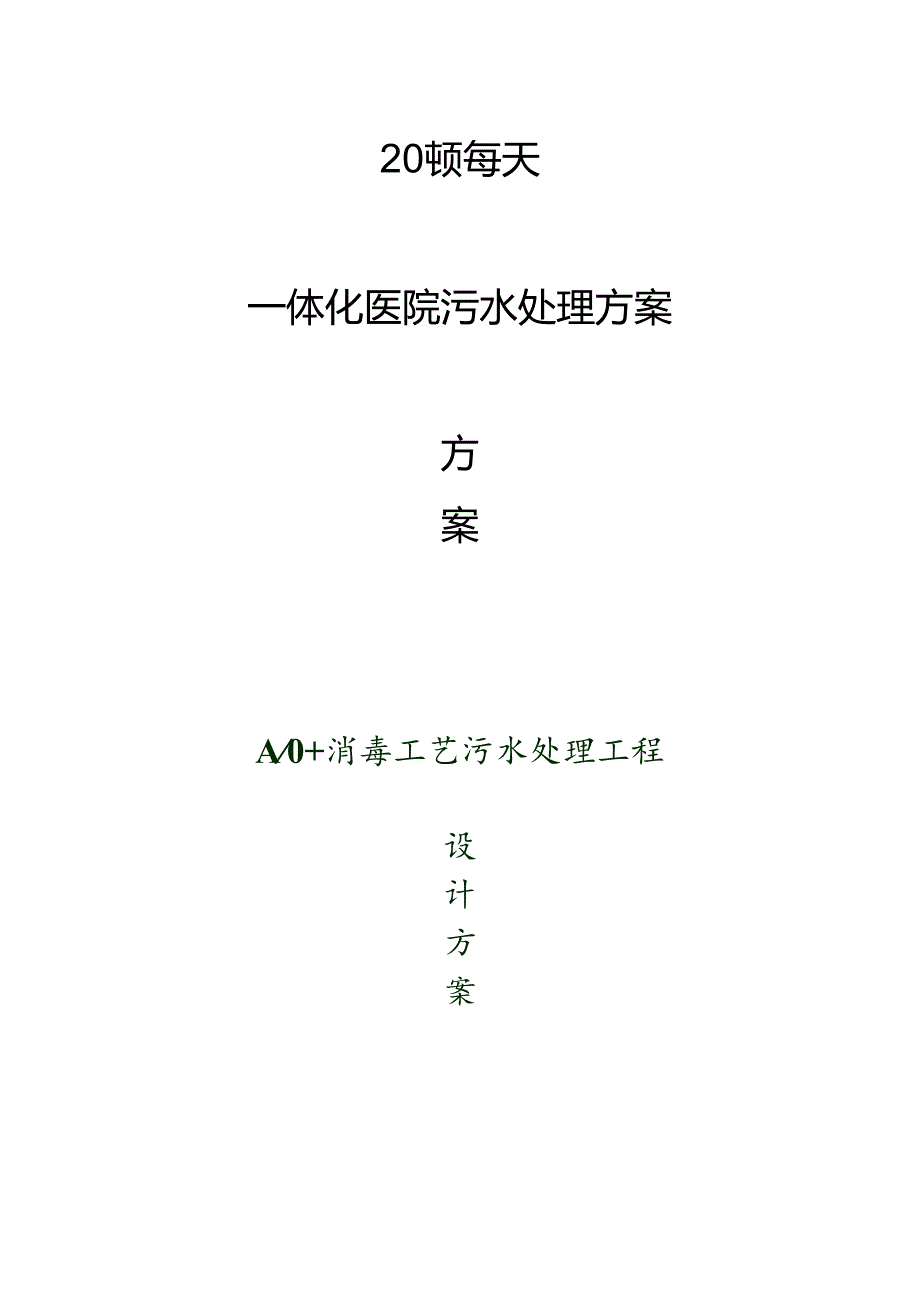

1、20顿每天一体化医院污水处理方案方案A0+消毒工艺污水处理工程设计方案第一章概述1、工程概况：依据贵公司供应的数据，该地区目前最大的污水排放量在20吨左右/天，依据本公司多年的设计运行阅历，本着为业主负责和服务的宗旨，先拟本项目污水回用处理方案，对污水排放处理工艺、设施进行方案设计和设备选型，以供环保主管部门、业主等各方专家领导审议。2、设计依据：(1)医院污水处理设计规范(CECS07：88);(3) 污水综合排放标准(GB8978-1996);(4) 医疗机构水污染物排放标准GB18466-2005(5)医院污水排放标准(GBJ48-1983);(6)污水排入城市下水道水质标准(CJ308
2、2-99)o(7)国家医疗机构污水排放标准(GB18466-2005)3、设计、施工范围及服务(1)设计范围本工程的设计范围为：污水处理站的工艺、设备、电气与自控、通风等专业的全部内容。(2)施工范围及服务a、污水处理站中的全部土建构筑物由业主负责组织施工。b、处理站的总进、出水管道由业主负责施工。c、总电源由业主负责接至限制柜。d、污水处理设备及设备内的配件均由我公司负责供应。e、我公司负责污水处理设备的调试，直至合格。千、我公司免费培训操作人员，协同编制操作规程。4、设计原则(1)充分利用现有设施及管网，降低投资规模和成本；(2)处理后净化水可考虑循环运用，减轻处理负荷，降低运行成本,提高

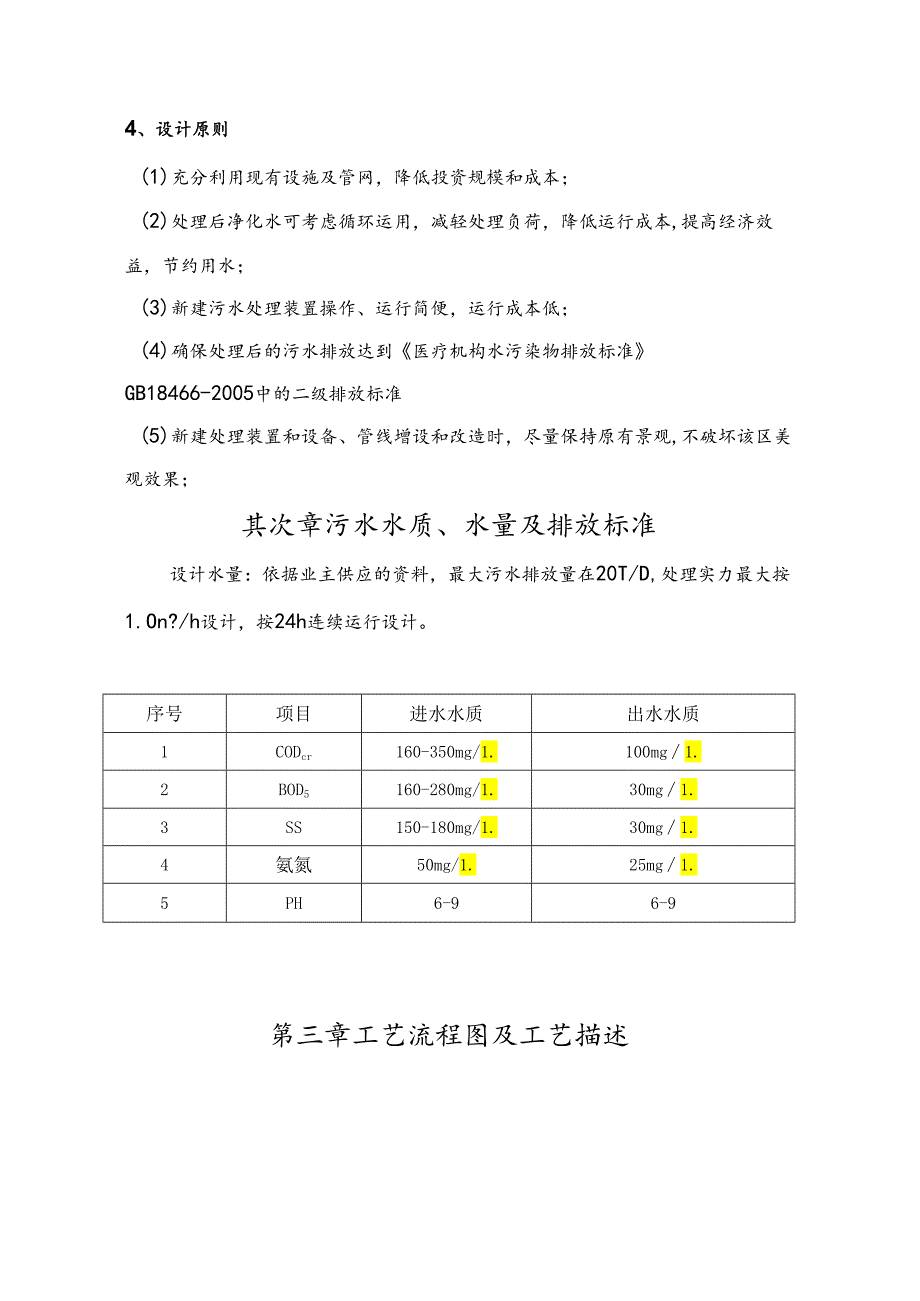

3、经济效益，节约用水；(3)新建污水处理装置操作、运行简便，运行成本低；(4)确保处理后的污水排放达到医疗机构水污染物排放标准GB18466-2005中的二级排放标准(5)新建处理装置和设备、管线增设和改造时，尽量保持原有景观,不破坏该区美观效果；其次章污水水质、水量及排放标准设计水量：依据业主供应的资料，最大污水排放量在20T/D,处理实力最大按1.On?/h设计，按24h连续运行设计。序号项目进水水质出水水质1CODcr160-350mg/1.100mg1.2BOD5160-280mg/1.30mg1.3SS150-180mg/1.30mg1.4氨氮50mg/1.25mg1.5PH6-96-
4、9第三章工艺流程图及工艺描述一、依据以上设计原则与设计水质、水量及排放标准，本工程中考虑采纳先进的生物A0+消毒法,处理工艺流程如下：图中红色为一体化污水处理设备医院污水风机化格消调二氧化氯发生器XHllA级生物池O级生物池回用或排放污泥回流杂物定期清运污泥池剩余污泥定期抽吸外排3、工艺说明污水由排水系统收集后，进入污水处理站的格栅井，去除颗粒杂物后，进入调整池，进行均质均量，调整池中设置液位限制器，再经液位限制仪传递信号，由提升泵送至A级生物接触氧化池，进行酸化水解和硝化反硝化，降低有机物浓度，去除部分氮氮，然后流入。级生物接触氧化池进行好氧生化反应，在此绝大部分有机污染物通过生物氧化、吸附
5、得以降解，从O级生物接触氧化池自流入二沉池，进行泥水分别，在该池内，脱落的生物膜以及其他悬浮物沉降到池底，上部澄澈的水流入清水池，清水池内的清水经二氧化氯发生器消毒后排放。由格栅截留下的杂物定期装入小车倾倒至垃圾场，二沉池中的污泥部分回流至A级生物处理池，另一部分污泥至污泥池进行污泥消化后定期抽吸外运，污泥池上清液回流至调整池再处理。4、工艺设施(1)格栅井设置目的：在生活污水进入调整池前设置一道格栅，用以去除污水中的软性缠绕物、较大固颗粒杂物及飘浮物，从而爱护后续工作水泵运用寿命并降低系统处理工作负荷。设置特点：格栅井设置砖胫结构，格栅采纳手动框式。(2)调整池停留时间：8小时尺寸(mm):
6、3000*2000*2500数量：1座制作形式：碳钢防腐设置目的：污水经格栅处理后进入调整池进行水量、水质的调整均化，保证后续生化处理系统水量、水质的均衡、稳定，污水中有机物起到肯定的降解功效，提高整个系统的抗冲击性能和处理效果。(3)调整池提升水泵设置目的：调整池内设置潜污泵1台，一用，经均量，均质的污水提升至后续处理。(4) A级生物处理池(缺氧池)设置目的：将污水进一步混合，充分利用池内高效生物弹性填料作为细菌载体，靠兼氧微生物将污水中难溶解有机物转化为可溶解性有机物，将大分子有机物水解成小分子有机物，以利于后道O级生物处理池进一步氧化分解，同时通过回流的硝炭氮在硝化菌的作用下，可进行部
7、分硝化和反硝化，去除氨氮。设计特点：内置高效生物弹性填料，又具有水解酸化功能，同时可调整成为O级生物氧化池，以增加生化停留时间，提高处理效率。(5) O级生物处理池(生物接触氧化池)设置目的:该池为本污水处理的核心部分，分二段，前一段在较高的有机负荷下，通过附着于填料上的大量不同种属的微生物群落共同参加下的生化降解和吸附作用，去除污水中的各种有机物质，使污水中的有机物含量大幅度降低。后段在有机负荷较低的状况下，通过硝化菌的作用，在氧量足够的条件下降解污水中的氨氮，同时也使污水中的CoD值降低到更低的水平，使污水得以净化。设计特点：该池由池体、填料、布水装置和充氧曝气系统等部分组成。该池以生物膜
8、法为主，兼有活性污泥法的特点。池中填料采纳弹性立体组合填料，该填料具有比表面积大，运用寿命长，易挂膜耐腐蚀不结团堵塞。填料在水中自由伸展，对水中气泡作多层次切割，更相对增加了曝气效果，填料成笼式安装，拆卸、检修便利。该池分二级，使水质降解成梯度，达到良好的处理效果，同时设计采纳相应导流紊流措施，使整体设计更趋合理化。池中曝气管路选用优质ABS管，耐腐蚀。曝气头选用微孔曝气头，不堵塞，氧利用率高。(6)沉淀池停留时间：2.Oh沉淀形式：竖流式沉淀出水方式：通过溢流堰自流出水(7)清水池停留时间：10h作为消毒池用，为二氧化氯发生器供应消毒场所，便于出去大肠杆菌等病菌。(8)污泥池设置目的：沉淀池
9、排泥定时排入污泥池，进行污泥浓缩，和厌氧消化，污泥上清液回流排入调整池再处理，剩余污泥定期抽吸外运(每年二至三次)。设计特点：该池内置污泥消化系统。(9)二氧化氮发生器化学法二氧化氯发生器1.R-50,每小时产生的有效率是50g(10)自动限制柜进行全自动手动自由转换限制运行。5、工艺特点采纳成熟的A/0生化处理工艺+消毒工艺，具有良好的去除污水中的有机物和较好的脱氮功能，以满意排放标准的要求；三具有较好的耐冲击负荷实力，以适应水质、水量改变的特点；三采纳污泥前置回流硝解工艺，大大降低污泥的生成量；三采纳新型填料，挂膜快，寿命长，处理见效快；三充分考虑二次污染产生的可能性，将其影响降低至最低程
10、度；采纳集中限制、自动化运行，易于管理修理，提高系统牢靠性、稳定性。三系统处理设施可全部设置在地表以下，不占地表面积，可作绿化，又利于防冻。第五章总体设计技术参数（一）地埋式一体化污水处理设备内部:1、缺氧池停留时间:3小时尺寸（mm）:1250*2000*2300数量:制作形式:碳钢防腐填料类型:高强度立体弹性填料2、接触氧化池停留时间:6小时尺寸(mm):2500*2000*2500数量:制作形式:碳钢防腐填料类型:高强度立体弹性填料曝气型式:穿孔曝气器3、接触池填料规格型号:YTD-150安装密度：材质：生产厂家：4、填料架材质：数量：5、沉淀池停留时间：尺寸（mm）:材质：数量：6、清
11、水池停留时间：尺寸（mm）:材质：数量：0.75kwSOOOmmH2O70%高分子聚乙烯本公司填料挂筋10钢筋防腐总支撑采纳钢制防腐总数2套2小时800*2000*2300碳钢防腐1座1小时450*2000*2300碳钢防腐1座（二）附属设备1、鼓风机功率：水压：数量：2、污泥池数量：制作形式：3、风机、消毒及电控房外形尺寸：制作形式：数量：1台1座碳钢或土建300030003000mm土建1座（三）、地埋式一体化生活污水设备主要器材一览表序号名称型号规格数量单位备注1人工格栅500x500mm1套自产2液位限制器配套1套合资3污水提升泵WQ6-12-0.751台上海人民泵业4一体化污水处理设
12、备主体厌氧池、好氧池、沉淀池、消毒池1台自产5A级生化池生物填料弹性立体填料（70%安装密度）1套自产6O级生化池生物填料弹性立体填料（70%安装密度）1套自产7A级生化池挂料系统碳钢防腐Q2351套自产80级生化池挂料系统钢碳钢防腐Q2351套自产9沉淀池碳钢防腐Q2351套自产10接触氧化池曝气装置D150ABS尼龙1套自产11回转风机HCl.5KW1台山东12电气限制系统全规格电控箱1套德力西电器13设备内管道阀门配套1套自产14人孔盖板碳钢防腐Q2351套自产15污泥回流泵WQ6-12-0.751台上海人民泵业16二氧化氯投加器1.R-501套自产17软管DN501套自产18中心导流管
13、DN501套自产19出水堰碳钢防腐Q2351套自产20人孔碳钢防腐Q235高度：300mm1套自产21WSZ-O.5设备尺寸5000X2000X2300(mm)1套自产22（含运费、安装）第四章技术经济一、人员编制：由于本污水处理站机械化、自动化程度高，因此人员仅需一名，且只需兼职。二、动力计算污水处理工艺电气限制采纳集中限制，总装机功率为2.85kw,运行功率为2.85kw,共有用电设备四台，详细用电设备如下所示。序设备名称实际数量（台）实际运行数量（台）单台功率（kw）总运行功率（kw）每天运行时间（三）耗电(kwh)1二氧化氯发生器110.50.5126.01曝气机110.850.851210.22污水提升泵110.750.75129.03污泥回流泵110.750.75129.0合计2.8534.2三、成本计算1）动力费电费按每度0.55元计，则E1=34.2X0.55=18.81元/天2）药剂费：采纳化学法CIO2发生器消毒，生IgCIo2消毒剂的原料
