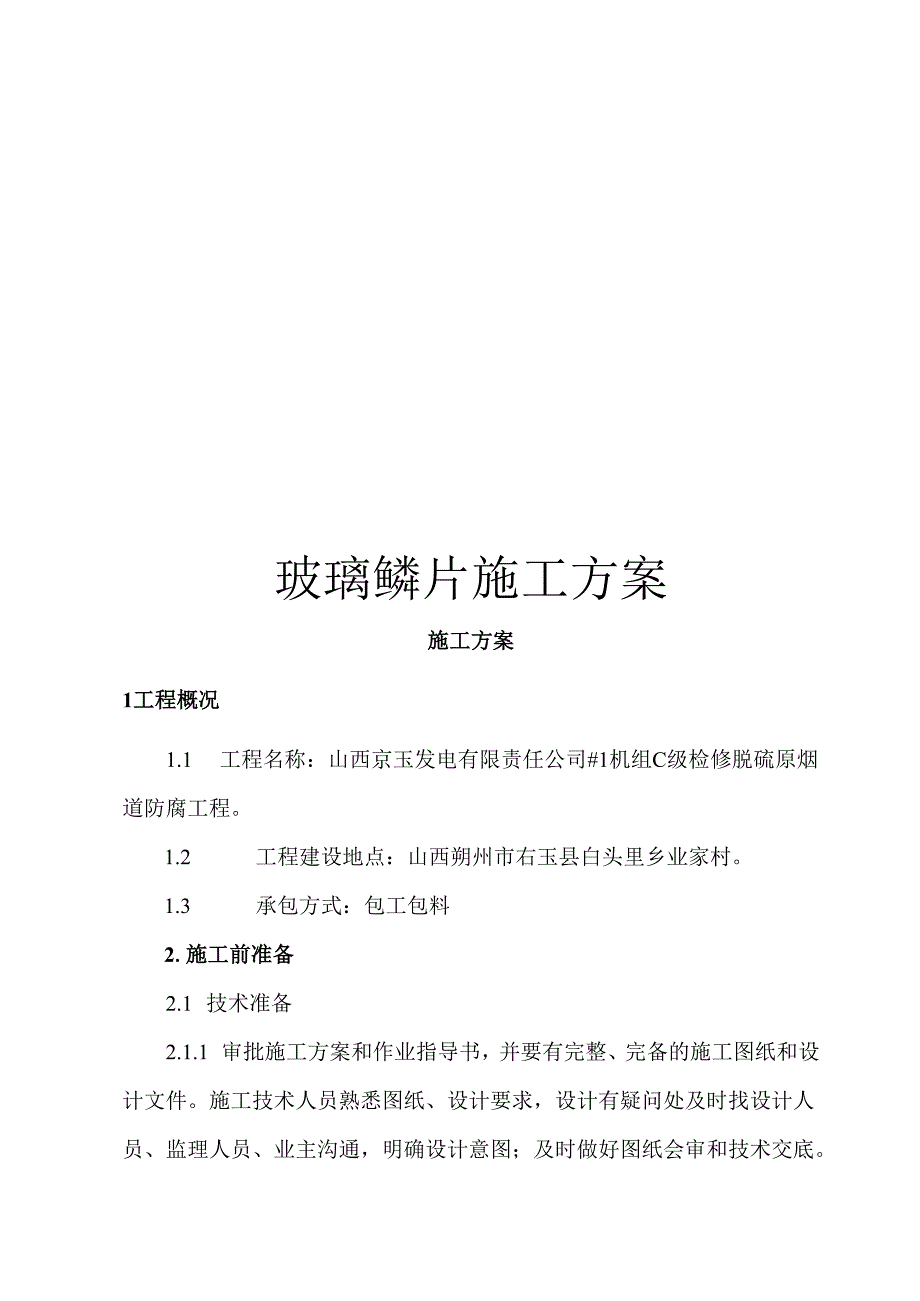

1、玻璃鳞片施工方案施工方案1工程概况1.1 工程名称：山西京玉发电有限责任公司#1机组C级检修脱硫原烟道防腐工程。1.2 工程建设地点：山西朔州市右玉县白头里乡业家村。1.3 承包方式：包工包料2.施工前准备2.1 技术准备2.1.1 审批施工方案和作业指导书，并要有完整、完备的施工图纸和设计文件。施工技术人员熟悉图纸、设计要求，设计有疑问处及时找设计人员、监理人员、业主沟通，明确设计意图；及时做好图纸会审和技术交底。2.1.2 备齐设计单位明确提出的技术规范要求和标准。2.1.3 项目经理部及公司对施工图纸进行自审、专业审核和综合会审，并及时对所提出的问题给予解决，结合工程实际情况提出施工方案
2、，并进行技术交底。2.1.4 组织施工人员熟悉设计、材料性能和工艺要求。2.1.5 施工所采用的材料应具有材质证明及合格证明以及检验资料，对有怀疑者要复验，复验单位应具备二级资质证书。2.1.6 准备齐全各种施工记录，应将自检记录、气象记录、施工日志与施工同步完成。健全各种机构及制订相应的措施和制度，确保施工质量、工期和安全等各项指标的顺利完成。2.2 组织准备2.2.1 开工前所有劳保用品要齐全，施工人员的食宿要安排好。2.2.2 开工前结合本工程的特点，对全体参加施工人员进行安全教育、文明施工教育、技术交底，并进行考核，合格后方可上岗工作。223组织专业施工队伍，以项目经理为主体，并和技术

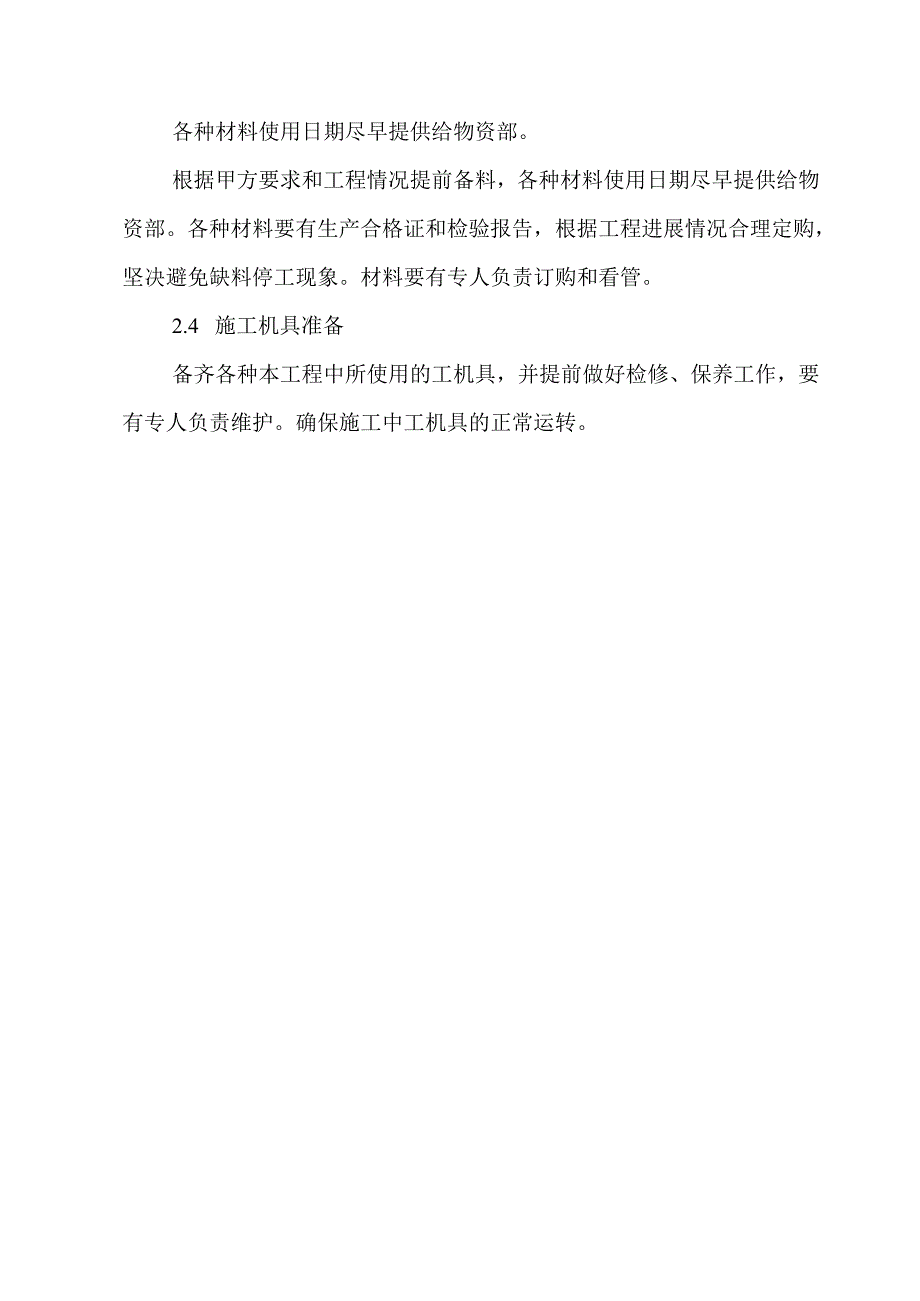

3、负责人、工长、质量负责人、材料负责人、安全负责人、计划负责人、技术员、预算员等组成管理层。224对施工人员定岗定责，基本固定施工作业区，按区明确责任，坚持每日质量检查，不合格者当天返修。225对每个班组逐日考核完成工程的数量和质量，以保证工程质量和进度。2.3 主材准备各种材料使用日期尽早提供给物资部。根据甲方要求和工程情况提前备料，各种材料使用日期尽早提供给物资部。各种材料要有生产合格证和检验报告，根据工程进展情况合理定购，坚决避免缺料停工现象。材料要有专人负责订购和看管。2.4 施工机具准备备齐各种本工程中所使用的工机具，并提前做好检修、保养工作，要有专人负责维护。确保施工中工机具的正常运
4、转。拟投入本工程的施工机具及检测仪器:序号设备名称规格数量备注1空气压缩机6m31台2空气滤清器套63砂罐0.5m31个4喷砂机CMD-7502套5平底刮板60把6角向磨100若干7磁性厚度测试仪IOmm2个8湿度计、水分测试仪HSC-2个9电火花检测仪HTD-3002个10喷砂比较样板GB2套11油漆刷4寸100把12打诊锤5把13剪刀30把14搅拌器3个15轴流风机4KW416控湿设备2套人力动员计划一览表序号岗位动员人数备注1项目经理12项目工程师13施工队长14材料员15安全员1兼6质检员1兼7防腐工、架子工103编制依据及执行标准电力建设施工质量验收及评定规程建筑防腐工程质量检验评定
5、标准GB50224-95火力发电厂烟道（烟囱）内衬防腐材料D1.AT901-工业建筑防腐蚀设计规范GB50046电力建设安全施工管理规定火电机组达标投产考核标准（本）钢结构工程施工质量验收规范GB50205-表面处理规范SIS-055900钢结构工程质量检验评定标准GB50211-95防腐蚀工程施工操作规程YSJ411-89钢结构、管道涂装技术规程YB/T9256-96建筑钢结构防腐技术规范涂装前钢材表面锈蚀等级和除锈等级GB“8923-88涂装作业安全规程，涂装前处理工艺安全GB7692-87电力安全作业规程火电施工质量检验及评定标准火力发电厂工程竣工图文件编制规定电建（1996）666号施
6、工现场临时用电安全技术规范GBJ4688德国标准对金属构件的结构造型的要求DIN28051德国标准对金属基体表面的要求DIN28053德国标准基体表面除锈等级的要求DIN55928-4德国标准基体表面粗糙度的要求ISO8503-1日本工业标准玻璃鳞片树脂衬里标准JIS69401998玻璃鳞片衬里施工技术条件HG/T264建筑防腐蚀工程施工及验收规范GB50212-烟气脱硫衬里GB18241.44操作工艺4.1 脚手架施工4.1.1 脚手架的搭设规定：4.1.1.1 立于地面之上的立杆底部应加设宽度220Omnb厚度250IllnI的垫木，垫板或其它刚性垫块，每根立杆的支垫面积应符合设计要求且不
7、得小于0.15而,4.1.1.2 在搭设之前，必须对进场的脚手架杆配件进行严格的检查，禁止使用规格和质量不合格的杆配件。4.1.1.3 脚手架的搭设作业，必须在统一指挥下，严格按照以下规定程序进行：4.1.1.3.1 按施工设计放线铺垫板，设置底座或标定立杆位置。4.1.1.3.2 周边脚手架应从一个脚开始向两边延伸交圈搭设；“一”字型脚手架应从一端开始并向另一端延伸搭设。4.1.1.3.3应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接牢固，然后搭设第一步的纵向和横向平杆，并随时校正立杆垂直之后予以固定，按此要求继续向上搭设，直至达到施工需要的高度。4.1.1.3.4在设置第一排连墙件之前，
8、“一”字型脚手架应设置必要数量的抛撑，以确保构建稳定和脚手架上施工人员的安全。边长22Om的周边脚手架，亦适量设置抛撑。4.1.1.3.5剪刀撑、斜杆等整体拉结杆和连墙件应随搭升的架子一起及时设置。4.1.136进行立杆连杆的作业时，应有两个人进行施工，以免因架杆过重发生失衡、脱手引起安全事故。所有相邻的立杆接头处不得在同一高度面上，其相差高度不得小于50Omn1.1.1.1.1 手板的铺设应符合以下规定：1.1.1.2 手板应铺平铺稳，并及时绑扎牢固。1.1.1.3 脚手板采用对接平铺时，在对接处与其下两侧支撑横杆的距离应控制在100-20011InI之间。1.1.1.4 .3脚手板采用搭接
9、铺放时，其搭接长度不得小于200mm,且应在搭接段的中部设有支撑横杆。铺板严禁出现端头超出支撑横杆250三以未作固定的探头板。1.1.1.5 长脚手板采用纵向铺设时，其下支撑横杆的间距不得大于：木脚手板为1.Om；冲压钢脚手板为1.5m.1.1.1.6 装设连墙件或其它撑拉件时，应注意掌握撑拉的松紧程度，以免引起杆件和架体的显著变形。1.1.1.7 施工人员在脚手架上进行搭设作业时，作业面上宜铺设必要数量的脚手板并予以临时固定。施工人员必须带安全帽和佩戴安全带。不得单独进行装设较重配件和其它易发生失衡、脱手、碰撞、滑跌等不安全的作业，施工中不得用投掷方法进行传递架杆和配件。1.1.1.8 在搭
10、设中施工人员不得随意改变构架设计，减少杆配件设置和对立杆纵距作2100mm的构架尺寸放大。确有实际情况，需要对构架作调整和改变时，应请示技术主管人员解决。1.1.1.9 脚手架须经验收合格、挂牌后方可投入使用。4.1.2脚手架的拆除规定：4.121拆除脚手架要有负责人指导。开始工作以前要先检查结构，并由工人说明拆除顺序、方法及安全措施。4.1.2.2拆除脚手架板以前，要先把材料、箱桶、垃圾等拿走。4.123拆除时，禁止其它无关人员靠近。拆除下来的构件不准往下抛掷。4.2防腐衬里施工4.2.1 施工工艺底层处理f涂装底漆一道一涂装玻璃鳞片第一道一涂装玻璃鳞片第二道一涂装面漆一道一竣工验收该工艺适
11、用于整个烟道大面积部位的防腐，该工艺经使用验证完全能够满足高低温烟气介质的腐蚀和渗透侵蚀。422底层处理基层表面处理是防腐涂层赖以固着于基层表面的必不可少的条件和前提。表面处理质量的好坏，直接影响涂层的施工质量和使用寿命。因此进行涂装前首先对基层表面进行彻底处理。底层处理顺序为：422.1 手工除灰垢清理此段烟道已经投入运行几个月，内部钢结构表面结成一层厚厚的灰垢，无法直接对其进行喷砂处理，故在喷砂处理前必须首先进行人工清除处理。用专用铲刀从上向下逐一将灰垢层除去，除下的灰垢杂质及时收装入袋运至甲方指定地点。422.2 碱洗中和处理烟道经长期运行使用，内部钢结构表面将呈现酸性，因此在进行喷砂处
12、理前，还要进行碱洗中和处理。采用碱洗中和处理方法，彻底清除钢结构表面酸性物质，使PH值达到中性。422.3 .3喷砂处理42231喷砂的操作准备：(1)喷砂操作应尽可能缩短风源与工作面之间的距离，若能缩短喷砂机与工作面之间的距离，则更有利于减少压力降。(2)无论是空气软管还是喷砂软管，工作时应尽可能顺直，若转弯过多或盘绕，必然增大压力降，并加快软管磨损。(3)软管之间应采用专用的快速扣接接头，切忌使用直径较小的铁管插入二根管子后用铁丝捆扎的方法，后者压力降较大，且易发生脱管、伤人事故。(4)使用耐磨衬里的喷嘴时，不可敲打，以免脆裂。(5)配砂磨料应存放在干燥处，使用前应对其进行晾晒烘干处理，并
13、过筛除去砂中小于中Imm的粉尘与大于中4mm的沙粒或外来杂质，以提高喷砂效率，防止堵塞磨料流量阀与喷嘴。(6)喷砂操作前，应先关上磨料流量阀，先空喷一会，以驱走可能积聚在管道内的水分。42232喷砂操作工艺(1)根据被清理表面的锈蚀程度及被清理部件的清理要求，在0.40.8MPa之间调整压缩空气的工作压力。(2)按被清理工件的结构，选择喷射角，一般控制在3060,最小不少于30。而对于牢固的氧化皮和铁锈宜采用接近垂直的喷射角度来清理。(3)按压缩空气的工作压力、磨料粒径和锈蚀程度，确定喷嘴距工作面的最佳距离，一般控制在l(X)20Omm之间，最小不低于80mm.(4)适当调整砂流量，当砂流量过
