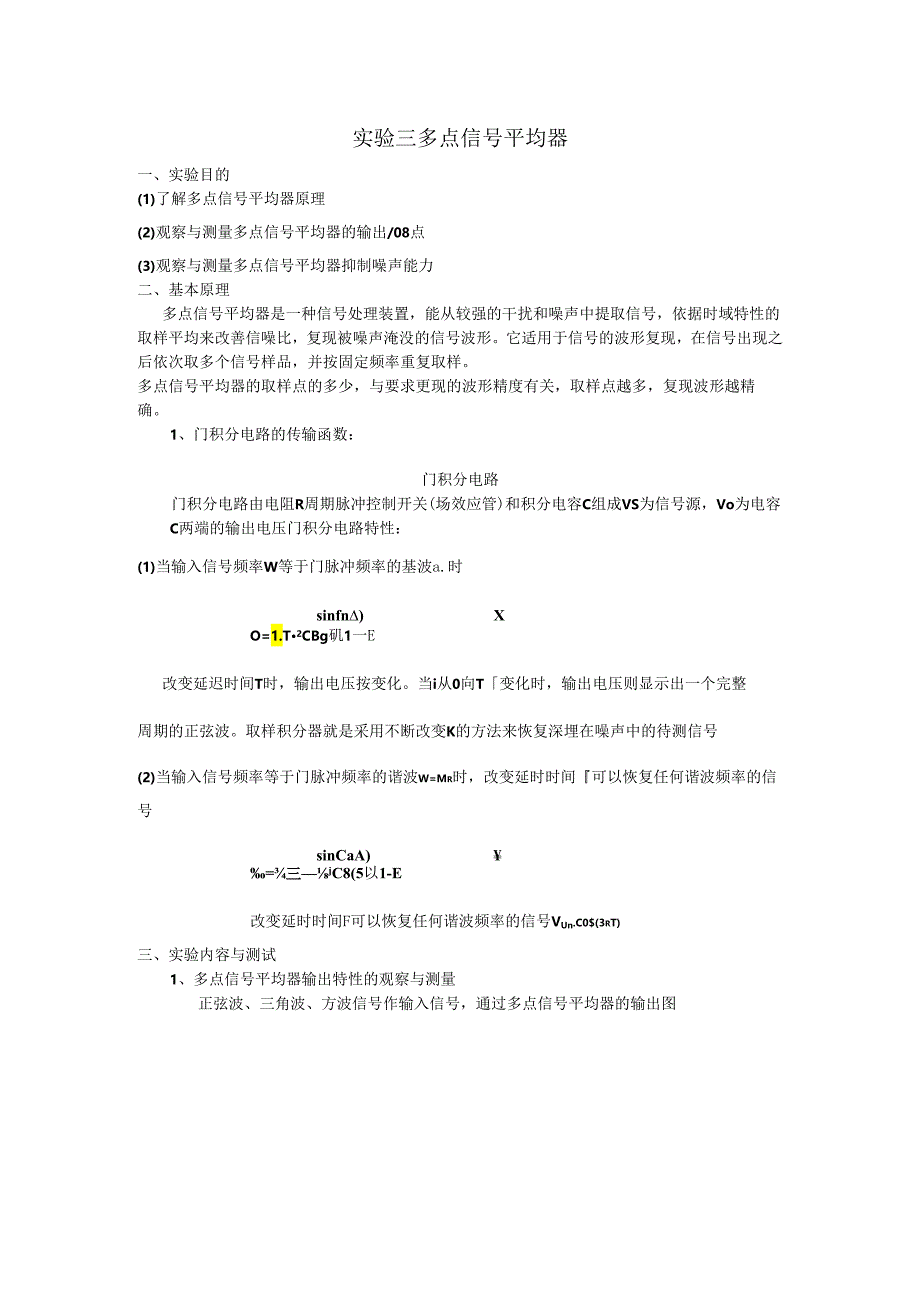

1、实验三多点信号平均器一、实验目的(1)了解多点信号平均器原理(2)观察与测量多点信号平均器的输出/08点(3)观察与测量多点信号平均器抑制噪声能力二、基本原理多点信号平均器是一种信号处理装置，能从较强的干扰和噪声中提取信号，依据时域特性的取样平均来改善信噪比，复现被噪声淹没的信号波形。它适用于信号的波形复现，在信号出现之后依次取多个信号样品，并按固定频率重复取样。多点信号平均器的取样点的多少，与要求更现的波形精度有关，取样点越多，复现波形越精确。1、门积分电路的传输函数：门积分电路门积分电路由电阻R周期脉冲控制开关(场效应管)和积分电容C组成VS为信号源，Vo为电容C两端的输出电压门积分电路特

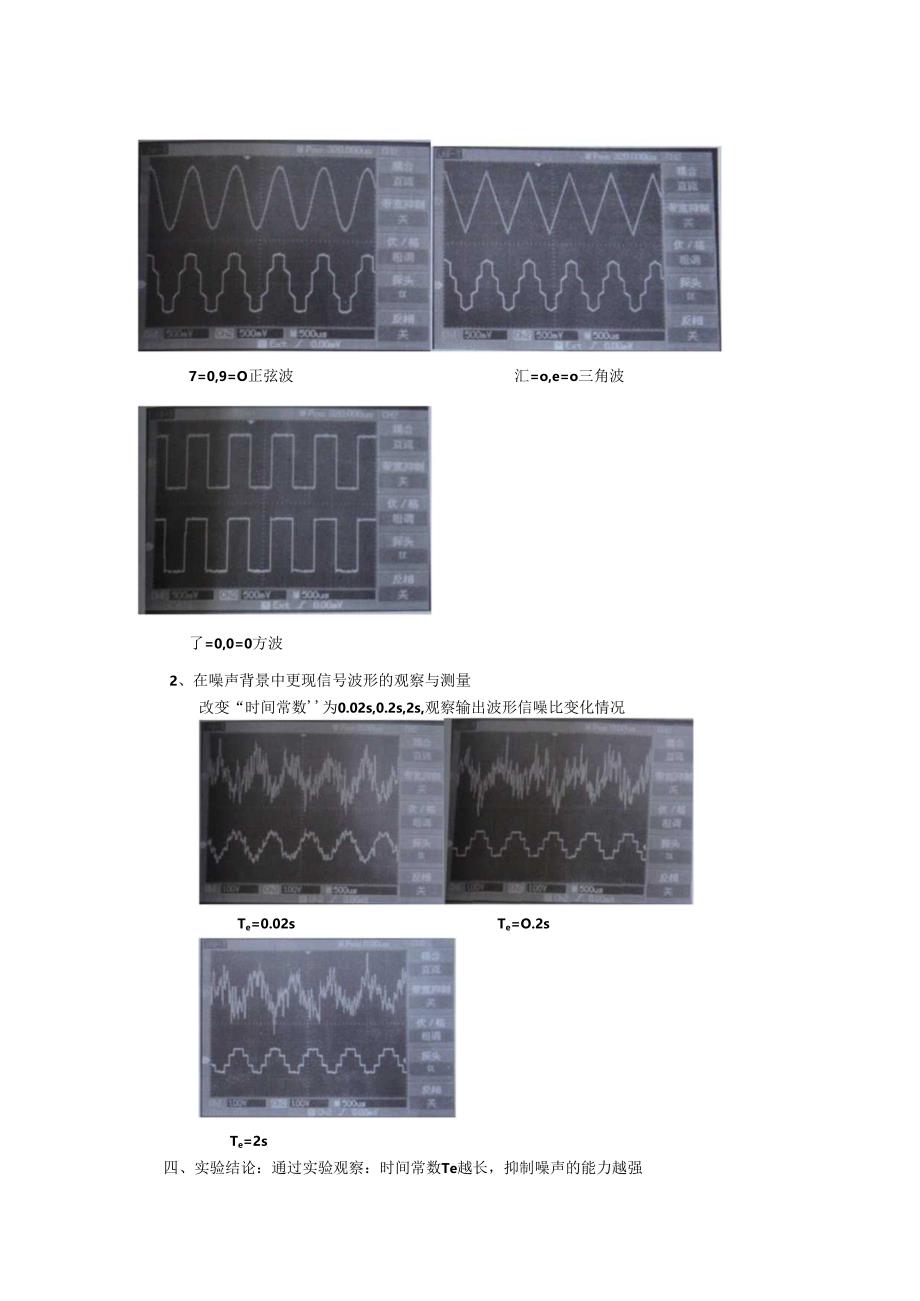

2、性：(1)当输入信号频率W等于门脉冲频率的基波a.时sinfn)XO=1.T2CBg矶1一E改变延迟时间T时，输出电压按变化。当i从0向T变化时，输出电压则显示出一个完整周期的正弦波。取样积分器就是采用不断改变K的方法来恢复深埋在噪声中的待测信号(2)当输入信号频率等于门脉冲频率的谐波W=Mr时，改变延时时间可以恢复任何谐波频率的信号sinCaA)=三jC8(5以1-E改变延时时间F可以恢复任何谐波频率的信号VUn.C0$(3rT)三、实验内容与测试1、多点信号平均器输出特性的观察与测量正弦波、三角波、方波信号作输入信号，通过多点信号平均器的输出图7=0,9=O正弦波汇=o,e=o三角波了=0,0=0方波2、在噪声背景中更现信号波形的观察与测量改变“时间常数为0.02s,0.2s,2s,观察输出波形信噪比变化情况Te=0.02sTe=O.2sTe=2s四、实验结论：通过实验观察：时间常数Te越长，抑制噪声的能力越强
