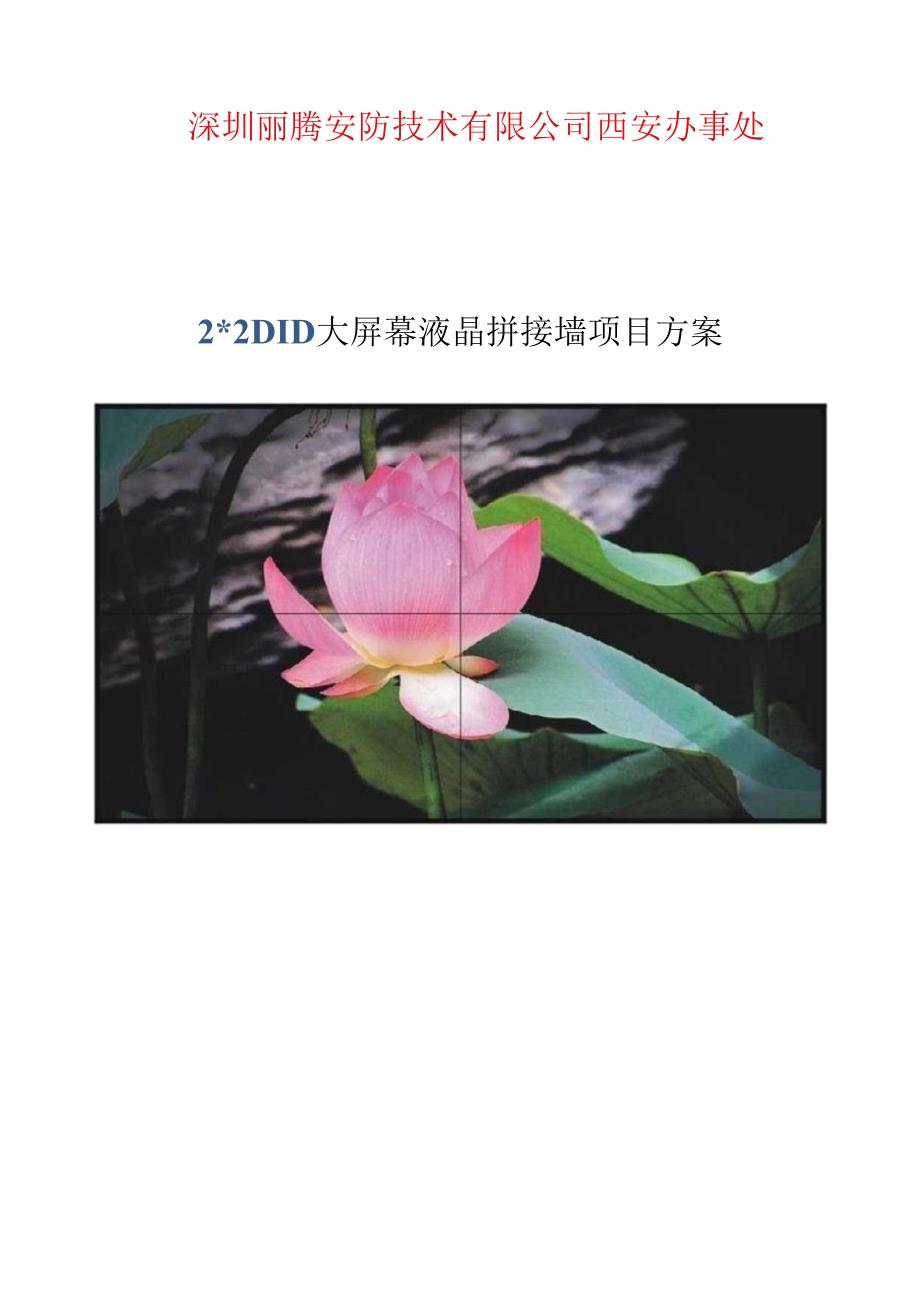

1、深圳丽腾安防技术有限公司西安办事处2*2DID大屏幕液晶拼接墙项目方案一、前言：2二、液晶拼接墙的屏幕一一DlD液晶拼接屏2三、DID液晶拼接墙的特征3四、DlD液晶拼接墙的特点4五、DlD液晶拼接墙方案可行性5六、DlD液晶拼接墙系统的牢靠性5七、液晶拼接墙系统的经济性5八、系统示意图（以3X3拼接墙为例）6九、液晶拼接墙的基本构成6十、DlD液晶拼接幕墙实物照片6十一、拼接墙显示尺寸及外观尺寸计算7十二、机柜与拼接单元的外观着色7十三、系统培训及售后服务7十四、工程实施安排9十五、客户需求方案9十六、客户方案拼接功能及系统组成10十七、客户方案拼接单元技术指标10十八、系统设备清单12一、

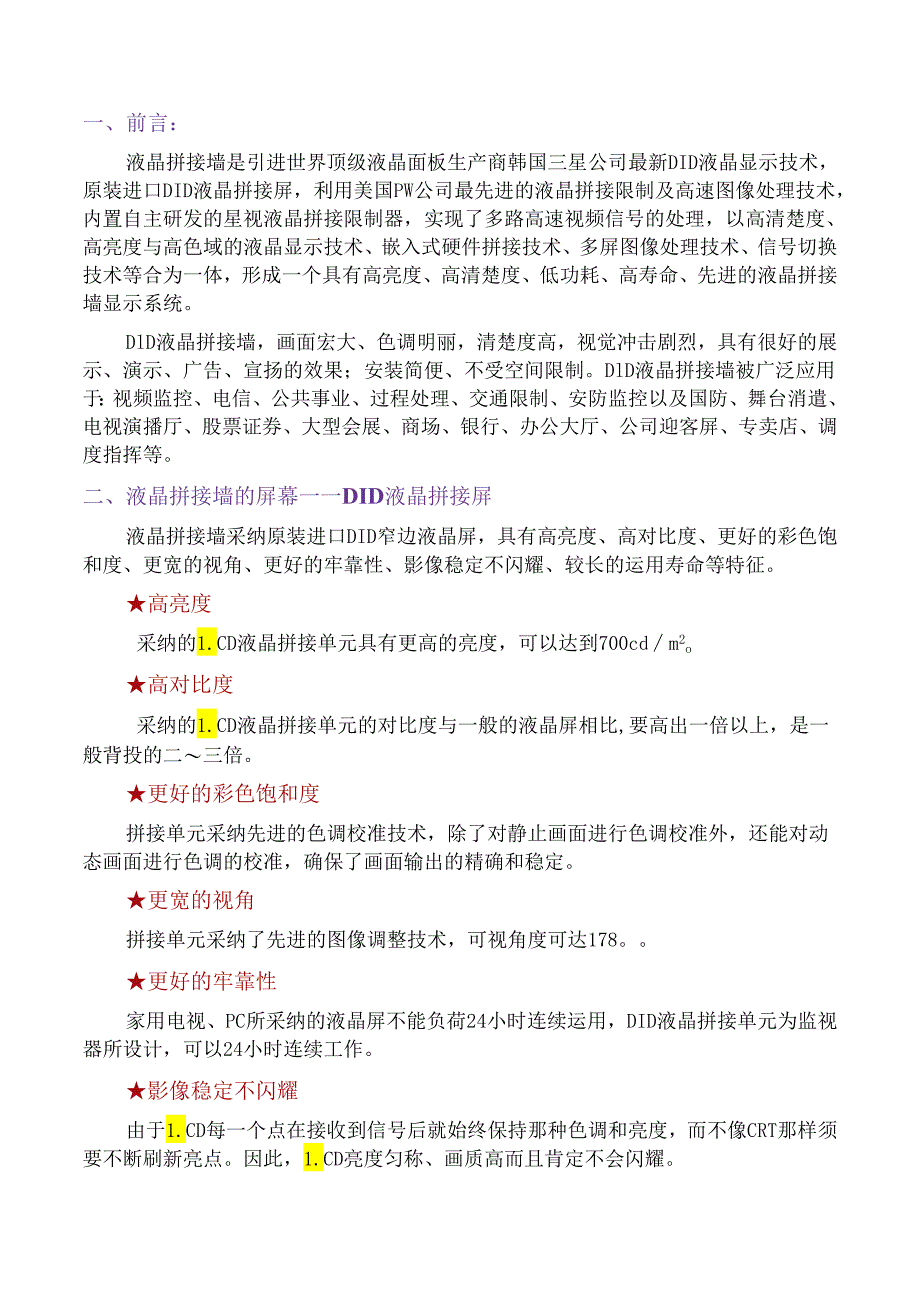

2、前言：液晶拼接墙是引进世界顶级液晶面板生产商韩国三星公司最新DID液晶显示技术，原装进口DID液晶拼接屏，利用美国PW公司最先进的液晶拼接限制及高速图像处理技术，内置自主研发的星视液晶拼接限制器，实现了多路高速视频信号的处理，以高清楚度、高亮度与高色域的液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等合为一体，形成一个具有高亮度、高清楚度、低功耗、高寿命、先进的液晶拼接墙显示系统。DlD液晶拼接墙，画面宏大、色调明丽，清楚度高，视觉冲击剧烈，具有很好的展示、演示、广告、宣扬的效果；安装简便、不受空间限制。DlD液晶拼接墙被广泛应用于：视频监控、电信、公共事业、过程处理、交通限
3、制、安防监控以及国防、舞台消遣、电视演播厅、股票证券、大型会展、商场、银行、办公大厅、公司迎客屏、专卖店、调度指挥等。二、液晶拼接墙的屏幕一一DID液晶拼接屏液晶拼接墙采纳原装进口DID窄边液晶屏，具有高亮度、高对比度、更好的彩色饱和度、更宽的视角、更好的牢靠性、影像稳定不闪耀、较长的运用寿命等特征。高亮度采纳的1.CD液晶拼接单元具有更高的亮度，可以达到700cdm2o高对比度采纳的1.CD液晶拼接单元的对比度与一般的液晶屏相比,要高出一倍以上，是一般背投的二三倍。更好的彩色饱和度拼接单元采纳先进的色调校准技术，除了对静止画面进行色调校准外，还能对动态画面进行色调的校准，确保了画面输出的精确
4、和稳定。更宽的视角拼接单元采纳了先进的图像调整技术，可视角度可达178。更好的牢靠性家用电视、PC所采纳的液晶屏不能负荷24小时连续运用，DID液晶拼接单元为监视器所设计，可以24小时连续工作。影像稳定不闪耀由于1.CD每一个点在接收到信号后就始终保持那种色调和亮度，而不像CRT那样须要不断刷新亮点。因此，1.CD亮度匀称、画质高而且肯定不会闪耀。更长运用寿命拼接单元所用的背光源运用寿命均可达6万小时以上，这就确保了拼接幕墙运用的每片液晶屏在长时间运用后的亮度、对比度和色度的一样性并且确保拼接墙的运用寿命。三、DlD液晶拼接墙的特征拼接单元背部图片高清楚度、高亮度、高色域清楚度、亮度、色调饱和
5、度是液晶的三个重要性能指标，跃鑫光电公司生产的DlD液晶拼接单元具有高清楚度、高亮度、高色域的特点。窄边设计液晶由于运用背光灯管作为发光源，其边缘一般较宽，40英寸一般液晶屏其边距宽度超过30三n,假如用于拼接，拼接缝隙至少达6011rn,影响视觉效果。DID液晶拼接墙采纳液晶屏经过了窄边结构设计的DlD屏，边缘缩减一倍以上，用于拼接不影响视觉效果。液晶拼接拼接单元尺寸及拼接缝隙说明DID液晶单元单元外形尺寸拼接缝隙46寸（DlD屏）1025.7mm579.8mm134.5mm（宽XrJX深）双边拼接缝w6.7mm拼接方式随意选择DID液晶拼接墙，拼接数量随意选择（行（m）X歹J（n）,屏的大
6、小亦有多种选择（目前DID液晶拼接墙只对40、42、46进行拼接），以满意不同运用场合的需求。敏捷多变的拼接显示组合功能DID液晶拼接墙可以依据不同用户的要求进行特性化设计，可以选择单屏显示、整屏显示、随意组合显示等功能。先进的屏幕参数高校功能针对液晶拼接幕墙运用液晶屏和驱动电路可能存在参数不一样问题，DlD液晶拼接墙系统中采纳了亮度、对比度、色度、白平衡的调整功能，调试后,参数自动保存，从而保证了整幅拼接屏幕的色调一样性和亮度的匀称性。环保健康与背投式（包括CRT背投、D1.P等）拼接墙相比，1.CD液晶拼接墙发热量小、无辐射、无闪耀、不伤眼、不含有害物质（如铅、汞、镉和铝等），是新一代的环
7、保健康拼接墙。稳定运行寿命长，维护成本低液晶显示技术是目前最优异的平板显示技术之一，xsiid拼接墙运用的液晶拼接单元的灯管具有超过60000小时的运用寿命且长时间工作后图像稳定没任何改变。液晶显示技术没有任何须要定期更换的耗材设备，所以维护、修理成本极低。多种安装方式DlD拼接墙可以嵌入落地电视墙，或者壁挂，或者吊挂。拼接墙结构件采纳全钢结构，坚实牢靠，安装简洁便利，整体结构紧凑大方、节约空间。四、DlD液晶拼接墙的特点DlD液晶拼接墙采纳了硬件与软件结合的方式来实现拼接。软件操作便利易用。用户只须经过简洁培训，即可操作。系统方案确定前，可依据用户要求来随意修改操作软件所限制的不同模式。硬件
8、部分采纳嵌入式板卡处理，图像处理速度快。拼接墙体积小，重量轻，结构简洁紧凑，同时也提高了系统的稳定性和牢靠性。五、DlD液晶拼接墙方案可行性液晶拼接墙既可以采纳小屏拼接、也可以采纳大屏拼接，拼接可随意组合（MN）O我们会依据不同的客户对拼接系统提出的系统规模、尺寸和应用要求，选择合适的产品和拼接方式，提出详细实施方案，满意系统的应用需求。我们将依据客户对输入信号的要求，选择不同的图像处理系统，实现VGA、BNC复合视频、S-VIDEO（可选）、YPBPR/YCBCR（可选）或DVl（可选）信号输入，满意不同运用场合，不同信号输入的需求。通过RS-232通讯接口来限制图像限制器以实现图像随意组合
9、显示模式的切换、各种信号源的切换、图像拉伸、叠加等。丽腾安防技术有限公司可依据客户的不同需求，设计特性化系统，供应不同的实施方案和技术支持。六、DlD液晶拼接墙系统的牢靠性液晶拼接墙所用的液晶拼接单元是为专业监控所设计的液晶屏，拼接单元可一天24小时连续工作，具有牢靠性、稳定性高等特点，以保证系统稳定牢靠地运行。由于低功耗、重量轻、寿命长，无辐射等特点，使液晶拼接墙牢靠性极高，一般可正常工作6万小时以上。七、液晶拼接墙系统的经济性下面让我们来比较一下等离子拼接墙、D1.P拼接墙与液晶拼接墙的价格及维护成本：等离子拼接墙价格高，一平方米的价格高达十几万，且由于存在等离子烙印问题，不相宜在显示静态
10、图像的场合运用，总体性价比低。而D1.P拼接墙价格也比较高，但存在灯泡运用更换的更换费用，总体性价比居中。液晶以其卓越的性能，合理的价格，且高达6万小时的运用寿命，质量稳定，维护费用低，无疑是性价比最好的大屏幕拼接产品。八、系统示意图（以3X3拼接墙为例）基本构成：DID液晶拼接单元、图像拼接限制处理器（内置在屏的背部）、拼接限制软件、各种线材、机柜等；用户自配：视频/VGA矩阵（安排器）、限制电脑（配置随意，主板带RS-232通讯接口）十、DlD液晶拼接幕墙实物照片42DID5X8液晶拼接墙实物图十一、拼接墙显示尺寸及外观尺寸计算液晶拼接墙的大小由幕墙单元的个数（长MX高N）和单元的尺寸来计
11、算。例如2x2”拼接墙共4个46拼接单元组成,46拼接单元的（长：957.45（三）x550.2拼接墙的长4x957.45mm=3829.8mm高3x550.2=1650.6mm,运用时可依据安装环境选择不同的安装方式时再加上边框及立式底座的尺寸，便可得到幕墙的外观尺寸。十二、机柜与拼接单元的外观着色拼接屏外框处理后着色为黑色，支架颜色为铝合金银灰色、拼接屏与机柜颜色搭配起来，美观而大方。十三、系统培训及售后服务1、系统培训为了使液晶拼接显示系统的维护、技术培训和安装调试有根本性的保证，丽腾公司建立了完善的用户服务体系。2、售后服务在生产、工程施工过程中，严格执行品质质量保证体系管理规定，采纳
12、器件筛选和品型优选制度，确保产品出厂时就具备很高的性能稳定性和抗外在因素干扰实力。公司拥有一批受到严格技术培训且有丰富实践阅历的工程技术人员，使得系统安装调试、技术培训和系统维护有了根本性保证。推行回访制度，在征得客户同意的条件下，我们将在全国范围内对我公司的新老客户进行定期回访，其回访周期为两个季度。从而了解客户系统运行状况和客户对系统新的理解；发送有关产品和技术的最新资讯，并免费升级软件系统。设备保修我公司始终坚持客户至上的宗旨，为客户供应热忱和优质的售后服务。为了确保液晶显示系统工程的优质运行，我公司将为客户供应高质量的服务。本公司对系统实行壹年免费保修，DID液晶拼接屏壹年免费保修，终
13、身维护；免费供应系统管理限制软件升级服务。从验收合格之日起，供应12个月的保修期。在此期间，设备的全部硬件（除液晶屏外）软件因质量问题出现故障或不合格部分均由我公司免费刚好处理。设备安装后的全部技术服务，将由我公司售后服务人员供应预防性设备维护和本地售后服务。我公司将对用户供应的培训及指导服务，系统设备的操作及日常维护工作也可由经培训合格的客户自己的技术人员负责。公司在设备服务中心备有液晶拼接单元部件等易耗物品，能刚好地为客户供应坏件更换工作，确保系统正常运行。我公司将对所供应的设备供应长期得跟踪维护和技术支援。免费供应软件升级服务，硬件升级服务仅收取成本费。但对由于摔裂、外部强力挤压、不正确
14、运用或保管不善等人为因素造成的设备损坏，将不予以免费保修。在保修期后，我公司将接着为用户供应终身的技术支持和修理服务，如供应上门修理服务和配件更换服务。详细操作方式为仅收取设备修理成本价，首先就用户所需的服务向用户供应修理成本报价单，该报价单经用户确认后，进行保修。另外我公司也供应如下技术支持和维护：专业学问培训服务文档更新维护供应软件的补丁和增加的软件版本提前通知服务供应高质量硬件修理服务供应预防性维护与定期客户回访服务增补设备硬件软件安装维护、版本升级、网络改造、现场培训服务供应系统建设询问服务3、服务响应公司对售后服务热线电话、传真、电子邮件等保证明时响应，对于一般技术询问，在第一时间以
15、电话、书面或EMAI1.形式赐予解答；由于公司在设备运用地设有售后人员，所以可以在10分钟内对用户的紧急故障进行响应，并保证在最短时间内到达现场进行修理。十四、工程实施安排依据此系统总体设计规划和实际工作量，在合同签订后我们将把整个系统分成四部分并行实施，正常系统建设工期45天较为合理，同时我们也可依据客户详细状况进行调整以满意客户须要。第一部分：前期打算、方案论证及深化，约需时间7天。其次部分：原材料选购和到货，约需时间15天。设备生产，约需时间10天出厂检验，约需时间1天包装、运输，约需时间3-5天第三部分系统安装和调试，约需时间35天。系统与其它系统的联调，约需时间4天。各类人员培训，约需时间3天。第四部分：系统功能测试，约需时间3天。系统总体试运行，约需时间2天。工程验收，约需时间1天。十五、客户需求方案1、46寸DID2X2大屏幕液晶拼接墙,信号实现单屏显示和整屏显示2、信源输入数量及信号格式:B
