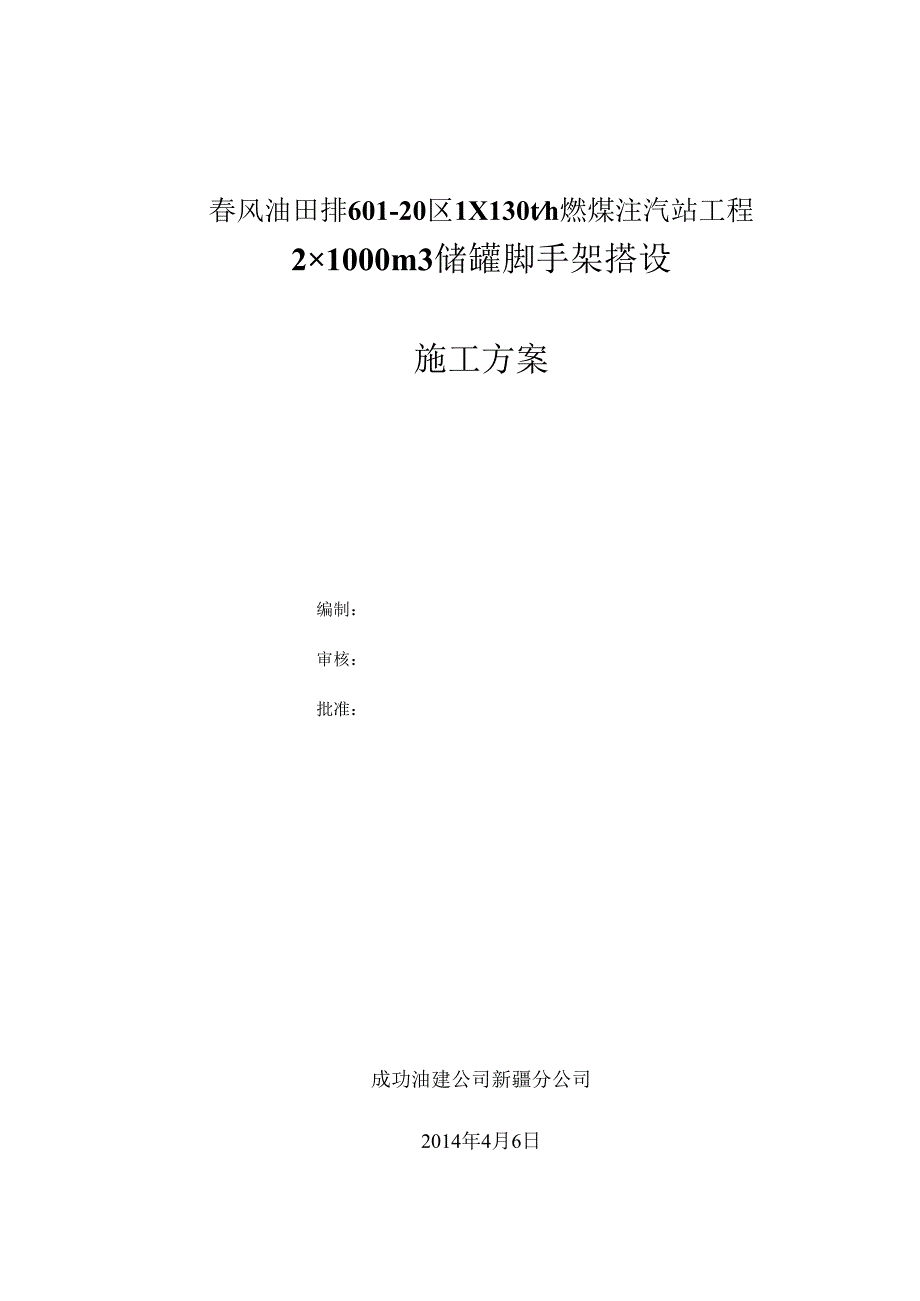

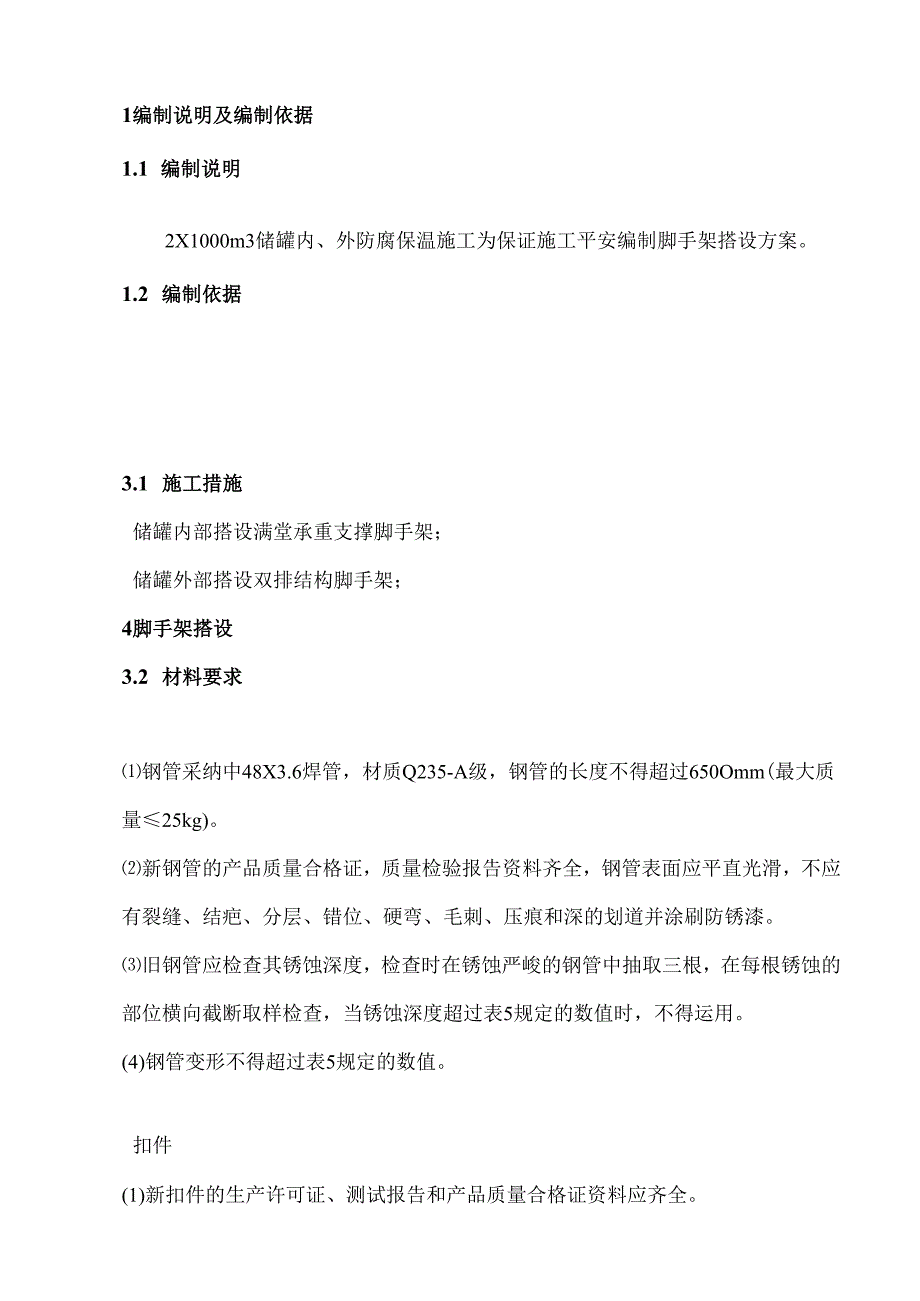

1、春风油田排601-20区1X130th燃煤注汽站工程21000m3储罐脚手架搭设施工方案编制：审核：批准：成功油建公司新疆分公司2014年4月6日1编制说明及编制依据1.1 编制说明2X1000m3储罐内、外防腐保温施工为保证施工平安编制脚手架搭设方案。1.2 编制依据3.1 施工措施储罐内部搭设满堂承重支撑脚手架；储罐外部搭设双排结构脚手架；4脚手架搭设3.2 材料要求钢管采纳中48X3.6焊管，材质Q235-A级，钢管的长度不得超过650Omm(最大质量25kg)。新钢管的产品质量合格证，质量检验报告资料齐全，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道并涂
2、刷防锈漆。旧钢管应检查其锈蚀深度，检查时在锈蚀严峻的钢管中抽取三根，在每根锈蚀的部位横向截断取样检查，当锈蚀深度超过表5规定的数值时，不得运用。(4)钢管变形不得超过表5规定的数值。扣件(1)新扣件的生产许可证、测试报告和产品质量合格证资料应齐全。(2)旧扣件应检查其外观，对有裂缝、变形的禁止运用，出现滑丝的螺栓必需更换。新旧扣件均应进行防锈处理。钢管的允许偏差序号项目允许偏差(mm)示意图检查工具1钢管尺寸(mm)外径48-0.5游标卡尺2壁厚3.5-0.53切斜偏差1.7:塞尺拐角尺4锈蚀深度0.5Z游标卡尺5端部弯曲l1.5m5钢板尺6立杆弯曲3ml4m4ml6.5m1220钢板尺7水平
3、杆、斜杆弯曲16.5m3013.3 储罐室外地基处理脚手架地基大多落在新回填土上。回填土按设计及规范要求进行分层夯填，分层厚度30Omnb回填土的密实系数应符合设计要求。搭设前应将场地平整，将回填铲平。基础施工阶段，脚手架可落在基础持力层上。基坑应做好排水措施,防止因水长期浸泡造成地基软化，从而影响脚手架的平安。3.4 双排脚手架的设计及验算立杆横距Ib=1.05m步距h=1.35m立杆纵距（跨距）la=1.5m连墙件设置：三步三跨永久荷载每米立杆承受的结构自重gk=0.1491KNm脚手板自重gk2=0.35KNm2栏杆与挡脚板自重gk3=0.14KN/m脚手架上吊挂的平安网等平安设施自重g
4、k4=014KN/m施工荷载施工均布活荷载qk=3KNm2风荷载作用于脚手架上的水平风荷载偏平安取Wk=0.8KNm2荷载组合如下表计算项目荷载效应组合水平杆强度与变形永久荷载+施工均布活荷载立杆稳定永久荷载+施工均布活荷载永久荷载+0.85（施工均布活荷载+风荷载）连墙件承载力风荷载+5KN计算简图如下Qy，II1.05m3Q=1.2*(0.35*1.5*1.05+0.14*1.5+0.14*1.5)/1.05+1.4*3/1.05=5.11KNmMmaX=511*1.05*105*10000008=704222N.m抗弯强度验算M,naW=7042225080=138.6Nmm2f=205
5、Nmm2最大变形验算WmaX=5*5.11*1.054*106(384*2.04*105*i2.19*10,=2.74*10-5mmi050150=7mm10mm均满意要求。计算简图如下:QQ偏平安取与小横杆的Q值相等，由连续梁的内力系数可知，其最大弯矩小于简支梁，故满意要求。立杆轴向力偏平安取大值N=I.2*(0.149*1.35+0.35*1.5*0.525+0.14*1.5+0.14*1.5)+O.85*(1.4*3+1.4*0.8)=5.6KNN/A=5.6*106(0.251*4.89*100)=4.9Nmm2f=205Nmm2满意要求。由小横杆的荷载可知，其通过扣件传至立杆的荷载为
6、5.11 *1.05/2=2.68KNVV直角扣件或回转扣件的设计承载=8KN满意要求。5.12 堂脚手架(模板支撑)设计及验算满堂模板支撑的构造选择立杆间距(双向)：1.2mo步距(双向)：1.2mo荷载永久荷载每米立杆承受的结构自重gk=0.1491KNm脚手板自重gk2=035KNm2模板及结构税gk3=25KNm3活荷载施工均布活荷载qk=3KNm2荷载组合N=1.2恒荷+1.4活载5.13 手架搭设的一般要求脚手架设置纵、横扫地杆。纵向扫地杆采纳直角扣件固定在距垫板上皮W200mm处的立杆上。横向扫地杆采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，将高处的
7、纵向扫地杆向低处延长两跨与立杆固定，高底差Wlm。靠边坡上方的立杆轴线到边坡的距离500mmo立杆接长除顶层顶步可采纳搭接外，其余各层各步采纳对接扣件连接。对接时，对接扣件应交织布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。搭接时，搭接长度不应小于1m,采纳不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mmo(1)纵向水平杆设置在立杆内侧，横向水平杆的下部，与立杆用直角扣件固定，其长度N3跨。(2)纵向水平杆接长纵向水平杆可对接也可搭接。对接时：对接扣件交织布置，
8、两根相邻纵向水平杆的接头不得设置在同步或同跨内，不同步或不同跨两个相邻接头错开的距离2500；各接头中心至主节点的距离W1/3倍跨。搭接时：搭接长度Nlnb等间距设置3个旋转扣件固定，端部扣件盖板边缘至杆端2100mm。图2：水平杆对接接头布置(注：1-立杆；2-纵向水平杆；3-横向水平杆)(1)主节点处(水平杆与立杆连接处)必需设置一根横向水平杆，与立杆用直角扣件固定。主节点处两个直角扣件的中心距W150mm。在每跨跨中设置一根横向水平杆，以便支承脚手板。(2)对双排脚手架，横向水平杆靠墙一端的悬挑长度距装修面W100mm,最大不超过400mmo脚手板采纳钢脚手板。脚手板设置在三根横向水平杆
9、上。脚手板的铺设可对接平铺，亦可搭接铺设，详细要求见下图：图3：脚手板对接、搭接构造图(1)剪刀撑的宽度26m,且24跨，剪刀撑跨越立杆的最多根数见下表。双排架的剪刀撑在外侧立面的两端和设置一道，并由底至顶边续设置，中间各道剪刀撑之间的净距W15mo满堂模板支架四边与中间每隔四排支架立杆设置一道纵向剪刀撑，由底至顶连续设置。对高于4m的模板支架，其两端与中间每隔4排立杆从顶层起先向下每隔2步设置一道水平剪刀撑。剪刀撑斜杆的接长采纳搭接。100图4：栏杆与挡脚板构造2180OJ（注：1-上栏杆；2-中栏杆；3-挡脚板；4-外立杆）5脚手架的拆除5.1 打算工作拆除前全面检查脚手架的构造是否符合要
10、求，清除脚手架上的杂物及地面障碍。组织好人员做好交底工作，做好地面围栏及警戒标记，并设专人看护，严禁无关人员入内。5.2 作业程序由上至下逐层进行，禁止上下同时作业。纵向水平杆连墙件立杆。A64各种拆除下来的构配件禁止抛掷至地面，运至地面的构配件应刚好检查、整修与保养，并按品种、规格码堆存放。6、脚手架工程的平安措施6.1 交底与培训由工程部负责就此方案对操作人员进行书面的技术交底。由平安经理负责对操作人员的平安培训，培训内容应包括架子工操作规程、平安常识，劳保用品的运用，平安意识等。6.2 操作人员脚手架施工人员必需持证上岗（架子工操作证）。脚手架施工人员应经过身体检查，有心脏类、血压类、恐
11、高症等疾病的人员禁止上岗。上岗人员的年龄组成：不得小于18岁，也不得大于50岁。6.3 劳保用品配备上岗人员必需配备如下劳保用品并保证其正确运用平安帽。防滑鞋。平安带。6.4 脚手架运用与检查脚手架的运用（1）脚手架的运用荷载为3KN/m每平方米300公斤），施工荷载应均衡，避开集中堆载，不得超载。（2）在脚手架运用期间严禁拆除主节点处的纵、横水平杆，纵、横扫地杆,以及边墙件。（3）不得在脚手架基础及其邻近处进行挖掘作业。脚手架外侧应有防止坠物伤人的防护措施。在脚手架上进行电、气焊作业时，必需有防火措施和专人看护。7防腐喷涂施工本工作陈除锈采纳喷砂除锈，除锈时留意通风，施工作业时设人员进行监护
12、。除锈后应涂第一遍底漆，涂漆作业时严禁烟火，留意通风，设置专业进行监护。8、应急预案8.1、 现场应急组织机构应急小组组长：尚文锋应急小组副组长：张允全应急小组成员：马卫东、郭德军、赵新建、张明深、刘树伟、单展民、薛加超8.2、 现场应急小组职责：,对突发事务进行应急指挥组织和协调，在紧急状况调动项目部的其余资源投入到现场应急救援中去，在紧急状况下，由应急小组组长担当现场应急总指挥，组长不在现场由副组长担当现场总指挥。,有权对现场突发事务提出应对方案，有权对应急小组成员供应的应急建议进行综合分析，做出最终决策，有权依据最终决策指挥和组织现场资源进行现场应急救援和抢险工作,为现场应急救援供应专业
13、技术支持，对现场紧急状况进行分析推断，供应应急解决方案，帮助现场应急总指挥做好应急救援工作。,应急小组有权调动本项目部内部的其他专业资源投入到现场应急工作中，紧急状况下，项目部任何人都有应急抢险救援的义务。8.3、 应急工作程序：,应马上短暂作业，由现场应急小组组长依据状况组织现场专业技术人员分析制定解决方案。,后救场，在应急救援中首先要使作业人员脱离险情，在保证人员平安的前提下，进行现场抢险救援工作。,第一发觉人应马上报告其上一级现场负责人或干脆报告现场应急小组组长。,应将危急区域的人员快速有效的隔离危急区，并对危急区进行隔离警戒,禁止无关人员靠近。,现场应急小组组长应马上向公司总经理汇报，扩大应急响应的级别。
