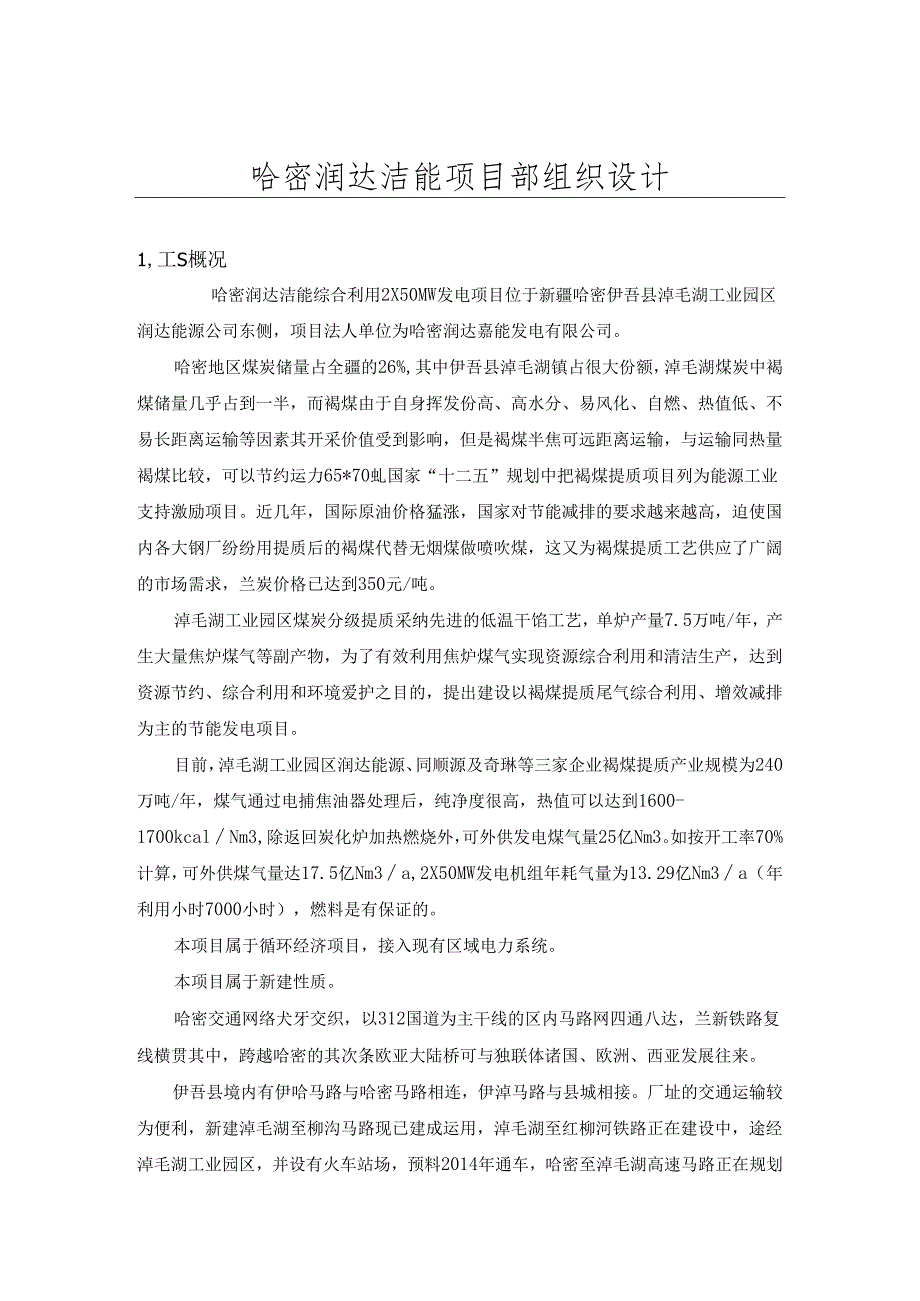

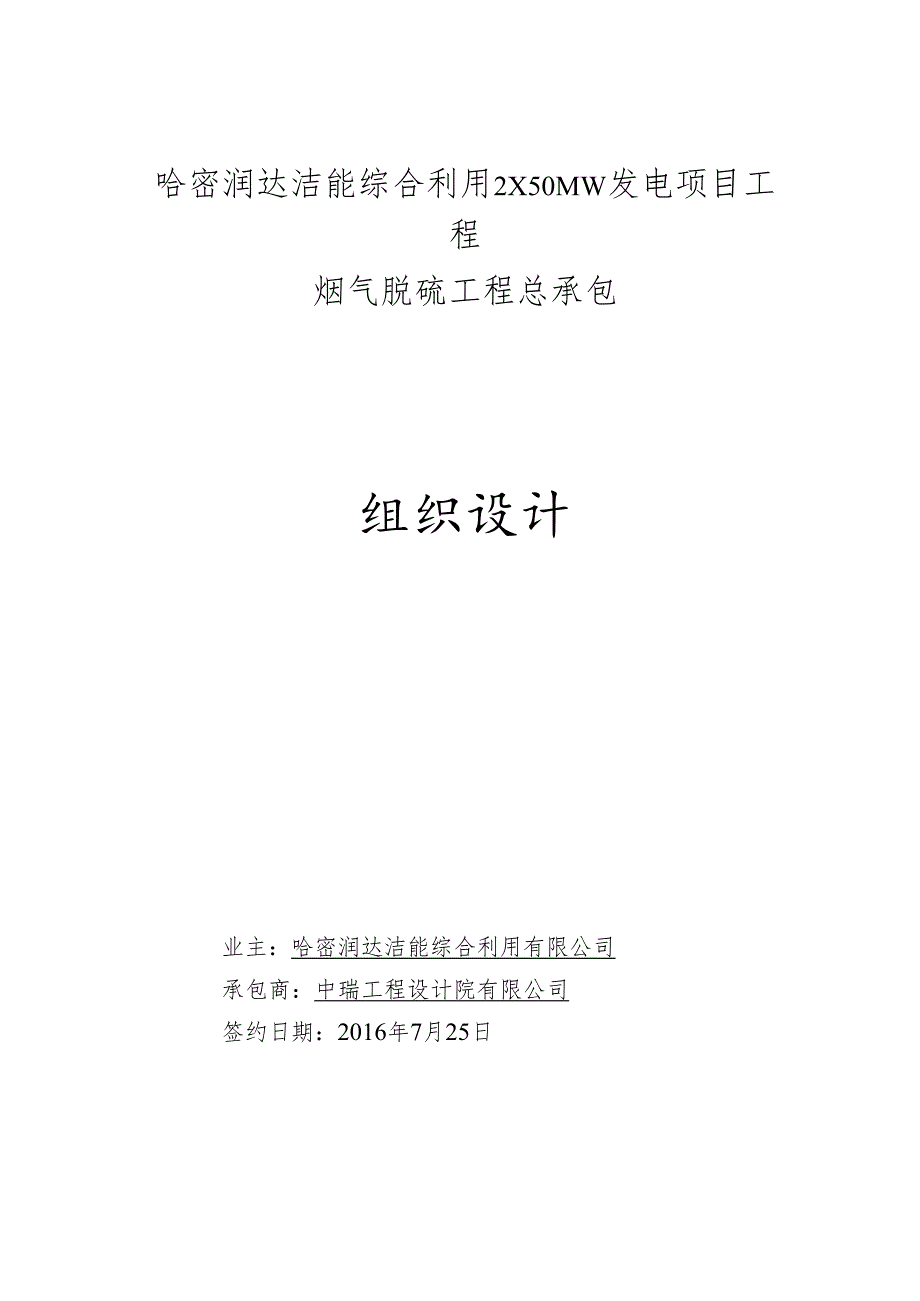

1、哈密润达洁能综合利用2X50MW发电项目工程烟气脱硫工程总承包组织设计业主：哈密润达洁能综合利用有限公司承包商：中瑞工程设计院有限公司签约日期：2016年7月25日哈密润达洁能项目部组织设计1,工S概况哈密润达洁能综合利用2X50MW发电项目位于新疆哈密伊吾县淖毛湖工业园区润达能源公司东侧，项目法人单位为哈密润达嘉能发电有限公司。哈密地区煤炭储量占全疆的26%,其中伊吾县淖毛湖镇占很大份额，淖毛湖煤炭中褐煤储量几乎占到一半，而褐煤由于自身挥发份高、高水分、易风化、自燃、热值低、不易长距离运输等因素其开采价值受到影响，但是褐煤半焦可远距离运输，与运输同热量褐煤比较，可以节约运力65*70虬国家“
2、十二五”规划中把褐煤提质项目列为能源工业支持激励项目。近几年，国际原油价格猛涨，国家对节能减排的要求越来越高，迫使国内各大钢厂纷纷用提质后的褐煤代替无烟煤做喷吹煤，这又为褐煤提质工艺供应了广阔的市场需求，兰炭价格已达到350元/吨。淖毛湖工业园区煤炭分级提质采纳先进的低温干馅工艺，单炉产量7.5万吨/年，产生大量焦炉煤气等副产物，为了有效利用焦炉煤气实现资源综合利用和清洁生产，达到资源节约、综合利用和环境爱护之目的，提出建设以褐煤提质尾气综合利用、增效减排为主的节能发电项目。目前，淖毛湖工业园区润达能源、同顺源及奇琳等三家企业褐煤提质产业规模为240万吨/年，煤气通过电捕焦油器处理后，纯净度很
3、高，热值可以达到1600-1700kcalNm3,除返回炭化炉加热燃烧外，可外供发电煤气量25亿Nm3。如按开工率70%计算，可外供煤气量达17.5亿Nm3a,2X50MW发电机组年耗气量为13.29亿Nm3a（年利用小时7000小时），燃料是有保证的。本项目属于循环经济项目，接入现有区域电力系统。本项目属于新建性质。哈密交通网络犬牙交织，以312国道为主干线的区内马路网四通八达，兰新铁路复线横贯其中，跨越哈密的其次条欧亚大陆桥可与独联体诸国、欧洲、西亚发展往来。伊吾县境内有伊哈马路与哈密马路相连，伊淖马路与县城相接。厂址的交通运输较为便利，新建淖毛湖至柳沟马路现已建成运用，淖毛湖至红柳河铁路

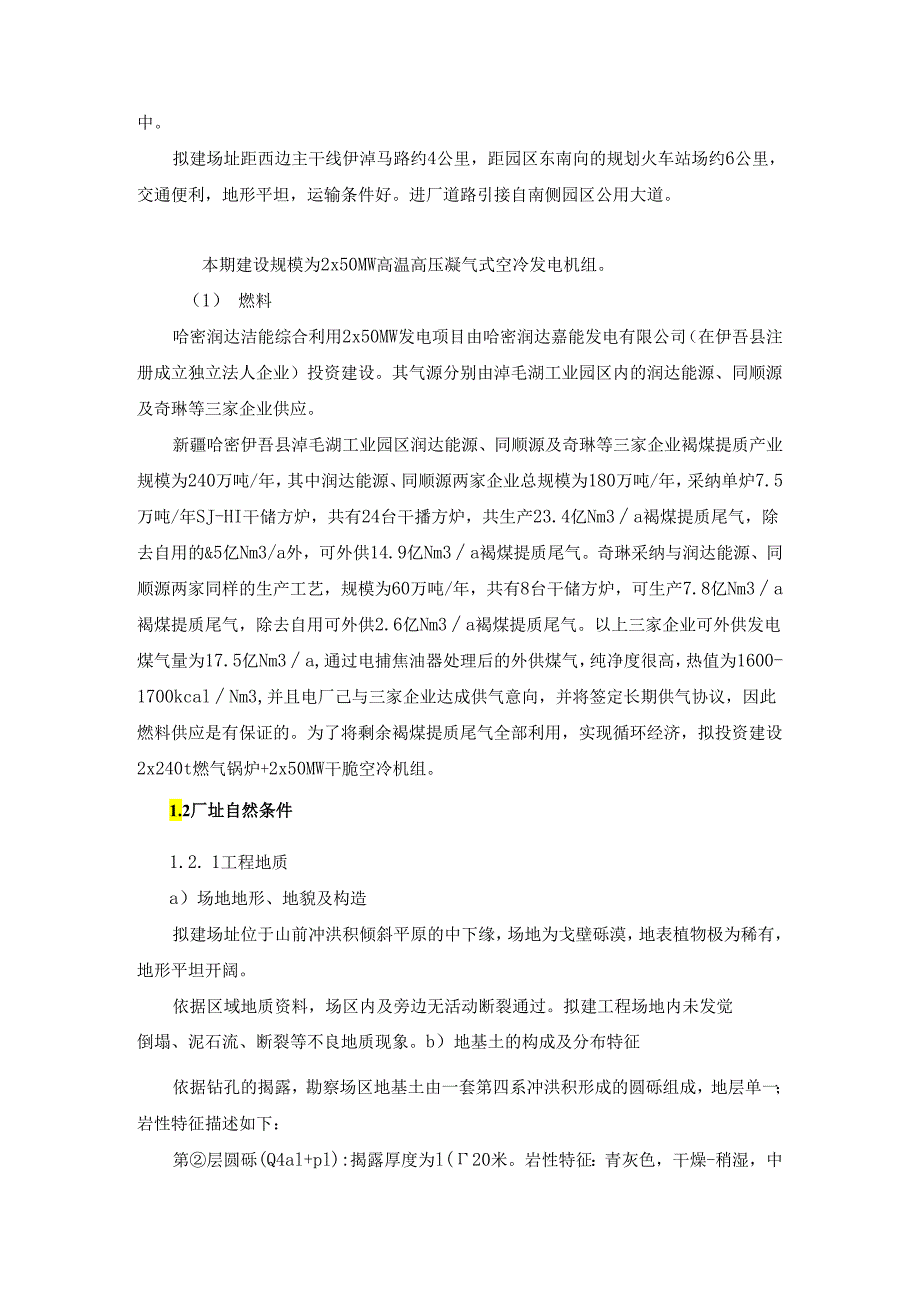

4、正在建设中，途经淖毛湖工业园区，并设有火车站场，预料2014年通车，哈密至淖毛湖高速马路正在规划中。拟建场址距西边主干线伊淖马路约4公里，距园区东南向的规划火车站场约6公里，交通便利，地形平坦，运输条件好。进厂道路引接自南侧园区公用大道。本期建设规模为2x50MW高温高压凝气式空冷发电机组。（1） 燃料哈密润达洁能综合利用2x50MW发电项目由哈密润达嘉能发电有限公司（在伊吾县注册成立独立法人企业）投资建设。其气源分别由淖毛湖工业园区内的润达能源、同顺源及奇琳等三家企业供应。新疆哈密伊吾县淖毛湖工业园区润达能源、同顺源及奇琳等三家企业褐煤提质产业规模为240万吨/年，其中润达能源、同顺源两家企
5、业总规模为180万吨/年，采纳单炉7.5万吨/年SJ-HI干储方炉，共有24台干播方炉，共生产23.4亿Nm3a褐煤提质尾气，除去自用的&5亿Nm3/a外，可外供14.9亿Nm3a褐煤提质尾气。奇琳采纳与润达能源、同顺源两家同样的生产工艺，规模为60万吨/年，共有8台干储方炉，可生产7.8亿Nm3a褐煤提质尾气，除去自用可外供2.6亿Nm3a褐煤提质尾气。以上三家企业可外供发电煤气量为17.5亿Nm3a,通过电捕焦油器处理后的外供煤气，纯净度很高，热值为1600-1700kcalNm3,并且电厂己与三家企业达成供气意向，并将签定长期供气协议，因此燃料供应是有保证的。为了将剩余褐煤提质尾气全部利
6、用，实现循环经济，拟投资建设2x240t燃气锅炉+2x50MW干脆空冷机组。1.2厂址自然条件1.2. 1工程地质a）场地地形、地貌及构造拟建场址位于山前冲洪积倾斜平原的中下缘，场地为戈壁砾漠，地表植物极为稀有，地形平坦开阔。依据区域地质资料，场区内及旁边无活动断裂通过。拟建工程场地内未发觉倒塌、泥石流、断裂等不良地质现象。b）地基土的构成及分布特征依据钻孔的揭露，勘察场区地基土由一套第四系冲洪积形成的圆砾组成，地层单一；岩性特征描述如下：第层圆砾(Q4al+pl):揭露厚度为l(20米。岩性特征：青灰色，干燥-稍湿，中密-密实，磨圆度较好，以亚圆形、次圆形为主，级配良好，骨架颗粒大部分相互接
7、触，中粗砂充填，局部中粗砂含量较高，该层未揭穿。C)岩土工程分析评价依据建筑抗震设计规范(GB50011-2010)判定，拟建场地地震烈度为7度，地振动峰值加速度01g,地振动反应谱特征周期为0.40s,设计地震分组其次组。场地为中硬场地土，场地类别为II类，属抗震有利地段。场地土为圆砾，不存在地震液化问题。拟建场地无岩溶、滑坡、泥石流、活动断裂带等，场地稳定性良好。场地勘探揭露范围内均为圆砾层，场地地层单一、稳定、工程性质良好、相宜作为自然地基，地基承载力特征值可按fak=250kPao勘察区地下水位埋深大于勘察深度，对拟建物无影响。1.3. 2水文条件勘察区属北温带干旱气候，无地表径流，地
8、下水类型为潜水，补给来源为北天山降水补给，场地地下水埋深大于勘察深度。防洪由工业园区统一考虑，园区防洪标准按50年一遇设防，100年重现期进行校核。1.2.3场地地震效应(1)区域地质构造伊吾县境横跨两个大地构造单元，但主要处在准葛尔地槽褶皱系，次为天山地槽褶皱系。准葛尔地槽褶皱系延长到伊吾县境内为次级构造单元一一东准葛尔地槽褶皱带。褶皱带由南北一系列褶皱挤压及淖毛湖、伊吾山间凹陷组成，构造颇为困难。(2)场地工程地质条件1)场地地形、地貌及构造场地地貌位于山前冲洪积倾斜平原的中下缘，场地为戈壁砾漠，地表植物极为稀有，地形平坦开阔。依据区域地质资料，场区内及旁边无活动断裂通过。拟建工程场地内未
9、发觉倒塌、泥石流、断裂等不良地质现象。2)地基土的构成及分布特征依据钻孔的揭露，勘察场区地基土由一套第四系冲洪积形成的圆砾组成，地层单一；岩性特征描述如下：第层圆砾(Q4al+pl):揭露厚度为1020米。岩性特征：青灰色，干燥-稍湿，中密密实，磨圆度较好，以亚圆形、次圆形为主，级配良好，骨架颗粒大部分相互接触，中粗砂充填，局部中粗砂含量较高，该层未揭穿。3)岩土工程分析评价依据建筑抗震设计规范(GB50011-2010)判定，拟建场地地震烈度为7度，地振动峰值加速度0.1g,地振动反应谱特征周期为0.40s,设计地震分组其次组。场地为中硬场地土，场地类别为II类，属抗震有利地段。场地土为圆砾
10、，不存在地震液化问题。拟建场地无岩溶、滑坡、泥石流、活动断裂带等，场地稳定性良好。场地勘探揭露范围内均为圆砾层，场地地层单一、稳定、工程性质良好、相宜作为自然地基，地基承载力特征值可按fak=250kPa.勘察区地下水位埋深大于勘察深度，对拟建物无影响。场地土对混凝土结构具有微腐蚀性，对钢筋调结构中的钢筋具有弱腐蚀性。可按工业建筑防腐设计规范(GB50046)要求实行防护措施。拟建场地标准冻深为16米2.1 现场机构设置成立安庆分公司140万吨/年催化裂扮装置烟气脱硫脱硝工程建筑安装工程施工项目部，代表公司进行工程施工管理。项目经理拟支配担当，担当项目副经理，任项目总工程师。项目部共设综合管理
11、、质量管理、经营财务、平安保卫和物资设备五个职能管理组，项目部组织结构形式如图2.1所示。2.2工作职责划分和质量职能安排2.2.1 工作职责划分综合管理组：负责工程进度的限制及技术管理。主要包括生产要素的组织协调与调度，以及支配统计，文明施工，施工组织设计、方案及文件资料等的管理工作。质量管理组：负责质量管理与限制及质量检验。包括质量方针目标管理，质保体系的建立和运行管理，施工打算阶段，施工阶段及竣工验收阶段的全过程、全面质量限制、检查验收评定工作等。经营财务组：负责项目预决算，成本及合同管理。平安保卫组：负责施工现场平安管理及HSE体系的运行管理。材料供应组：负责物资供应及设备管理。包括编
12、制物资选购支配、物资选购、进货检验、标识、保管、发放运用等全过程的管理工作；同时还包括施工设备、计量检测设备的运用管理工作。2.2.2 质量职能安排依据公司质量体系文件进一步对项目质量职能进行安排，在公司管理部门的领导下开展工作，项目质量职能安排见表。2.3项目经理及主要管理人员状况介绍项目经理及主要管理人员状况介绍见表2.3-1和表2.3-2o图2.1项目组织结构图项目经理：项目总工程师：经营财务组表2.2.2质量管理体系过程职责安排表墓门单位号质量管理体系要求质量管理组综合管理组经营财务组材料设备组平安保卫组专业施工组4.1质量管理体系总要求OOOOO文件要求总则OOOOO质量手册OOOO
13、O文件限制施工技术文件及图纸OOOOO质量管理体系文件OOOOO相关法规标准OOOOO其它文件OOOOO质量记录质量体系运行记录OOOOO原材料选购检验记录OOOO工程质量检验评定记录OOOOO施工和交工记录OOOOO商品碎记录OOOOO5.1管理承诺OOOOO5.2以顾客为关注焦点OOOOO5.3质量方针OOOOO质量目标OOOOO质量管理体系策划OOOOO职责.权限OOOOO内部沟通OOOOO5.6管理评审OOOOO6.1资源供应OOOOO6.2人力资源OOOOO6.3基础设施OOOOO6.4工作环境管理OOOOO7.1产品实现策划OOOOO7.2与顾客有关的过程OOOOO7.4选购材料选购调拨OOOOO劳务分包OOOOO工程分包OOOOO7.5生产和服务供应.工程施工过程限制OOOOO预制构件及商品碎限制OOOOO工程施工工艺限制OOOOO焊接热处理限制OOOOO7.6监视和测量装置限制OOOOO8.1测量分析和改进总则OOOOO顾客满足OOOOO内部审核OOOOO产品的监视和质量OOOOO8.3不合格品限制OOOOO8.4数据分析OOOOO持续改进OOOOO订正措施OOOOO预防
