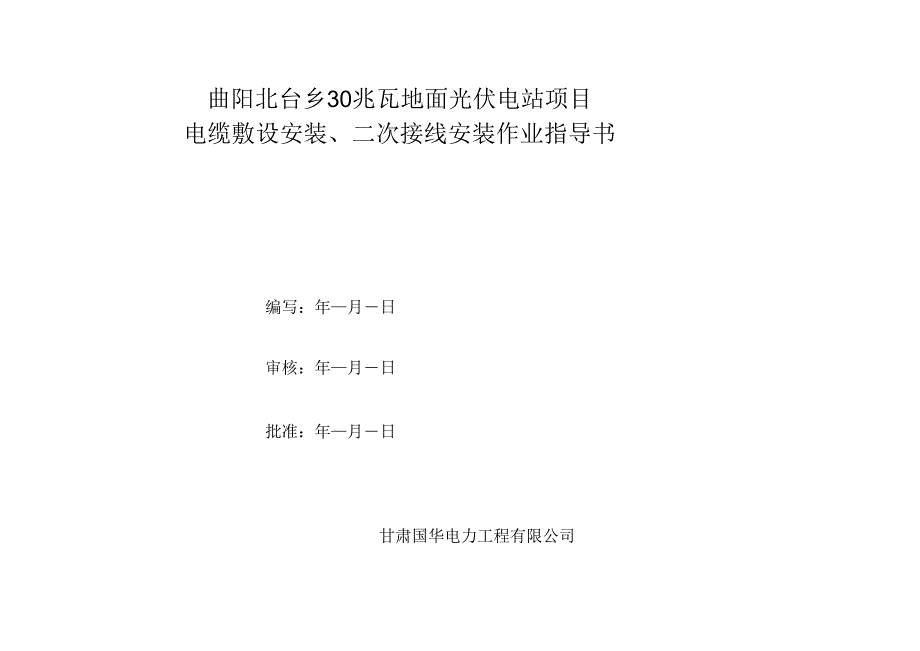

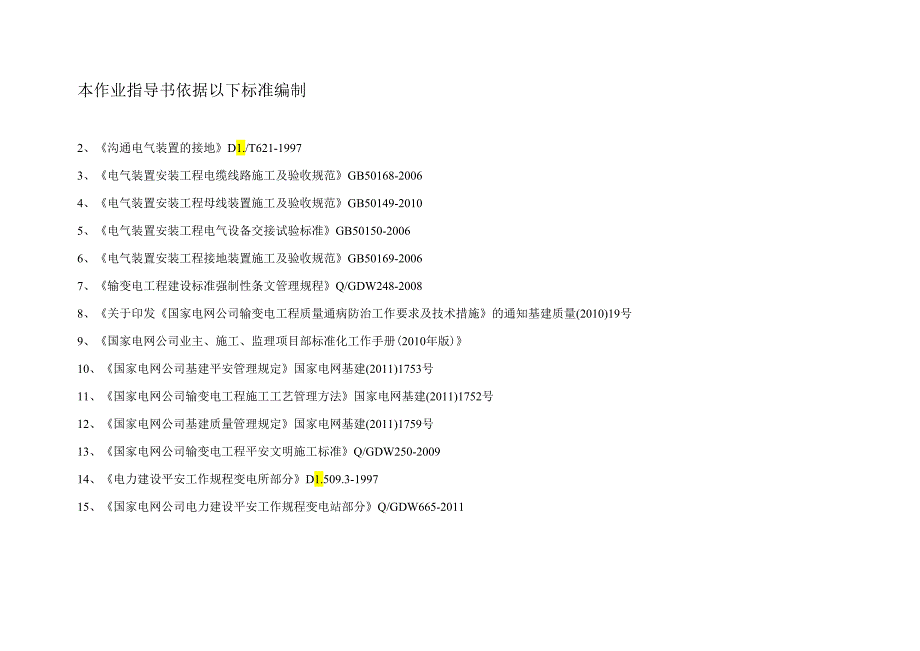

1、曲阳北台乡30兆瓦地面光伏电站项目电缆敷设安装、二次接线安装作业指导书编写：年月日审核：年月日批准：年月日甘肃国华电力工程有限公司本作业指导书依据以下标准编制2、沟通电气装置的接地D1./T621-19973、电气装置安装工程电缆线路施工及验收规范GB50168-20064、电气装置安装工程母线装置施工及验收规范GB50149-20105、电气装置安装工程电气设备交接试验标准GB50150-20066、电气装置安装工程接地装置施工及验收规范GB50169-20067、输变电工程建设标准强制性条文管理规程Q/GDW248-20088、关于印发国家电网公司输变电工程质量通病防治工作要求及技术措施的

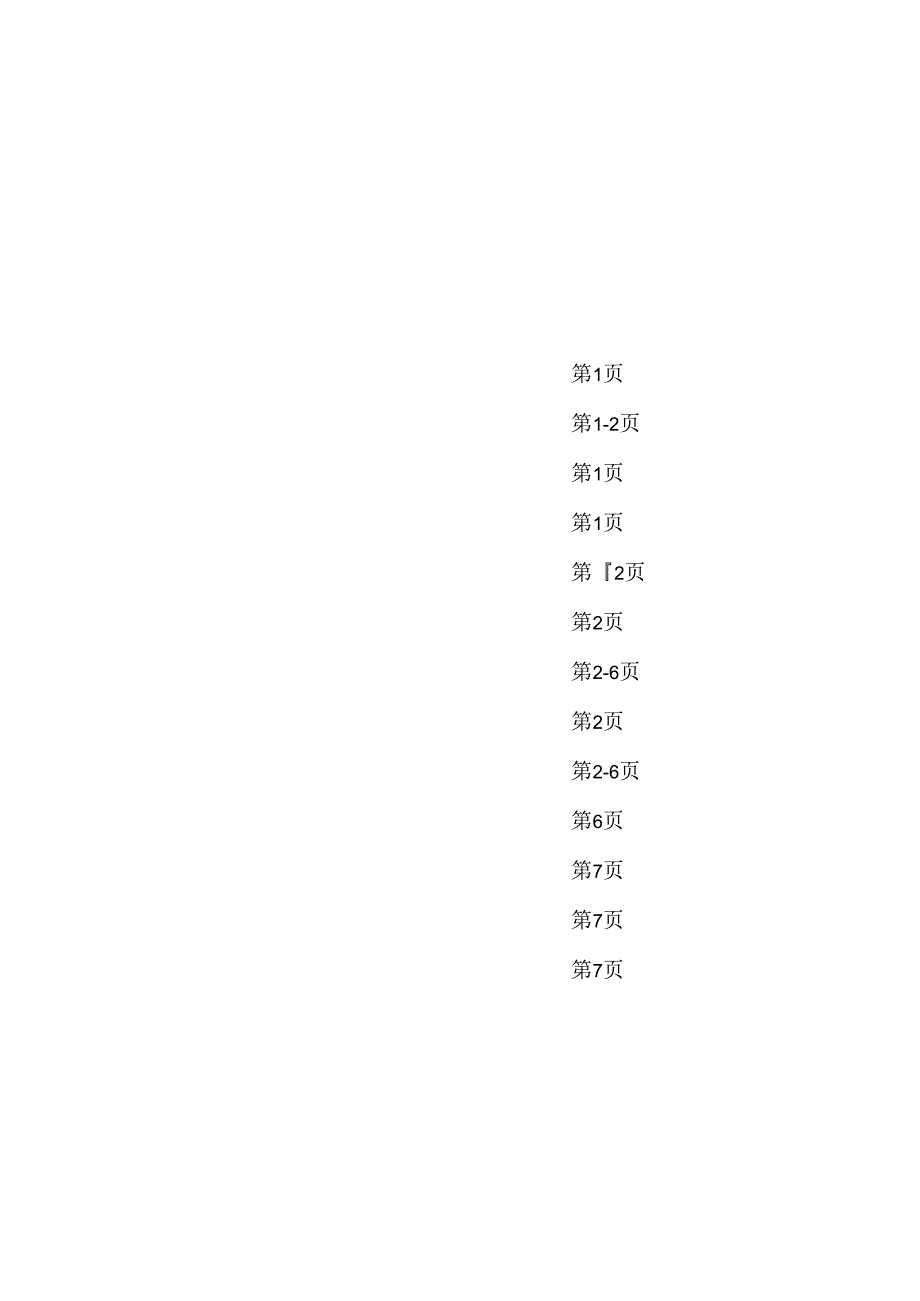

2、通知基建质量(2010)19号9、国家电网公司业主、施工、监理项目部标准化工作手册(2010年版)10、国家电网公司基建平安管理规定国家电网基建(2011)1753号11、国家电网公司输变电工程施工工艺管理方法国家电网基建(2011)1752号12、国家电网公司基建质量管理规定国家电网基建(2011)1759号13、国家电网公司输变电工程平安文明施工标准Q/GDW250-200914、电力建设平安工作规程变电所部分D1.509.3-199715、国家电网公司电力建设平安工作规程变电站部分Q/GDW665-2011第1页第1-2页第1页第1页第2页第2页第2-6页第2页第2-6页第6页第7页第7
3、页第7页第7页1施工任务2施工打算阶段2.1人员组织2.2打算工作2.3技术交底2.4填写并签发平安作业票3施工阶段3.1 作业（或每个工作日）开工一3.2 施工内容、方法及标准3.3 作业（或每个工作日）结束一4平安技术措施4.1风险预料及限制措施4.2平安文明施工及环境爱护措施4. 3应急措施第8页第10页第10页第10页5标准工艺限制措施6结束阶段7附件7.1机械、工器具1施工任务二次电缆敷设、电缆防火与阻燃。2施工打算阶段2.1 人员组织施工负责人：曹志军平安员：吴玉祥质检员：刘鹏技术员：张建军施工人员：张晓东、冯召杰、张同会、盖军涛等2.2打算工作序号内容标准备注1现场调查驾驭各电压
4、等级设备区及爱护室详细位置符合安装条件。2技术打算施工图、新编电气装置安装工程施工及验收规范、施工作业卡、安装记录表格打算齐全。3机械、工器具打算开工前一次性打算完毕。见附件6.14材料打算开工前一次性打算完毕。见附件6.22.3 技术交底队长、技术员对施工人员进行图纸、施工作业卡、施工作业指导书交底。2.4 填写并签发平安作业票各工序工作负责人仔细填写平安作业票，并经施工队技术员、平安员进行审核，队长签发，保证平安作业票的正确。3施工阶段3.2.1施工流程图IIi技术交底电缆敷设、二次接线施工流程图干电缆防火施工流程电缆支架、预埋管件安装厂电缆敷设II,二次接线C工作结束施工打算技术交底图电
5、缆沟防火墙制作III电缆孔洞封堵电缆防火涂料涂刷C工作结束、）3.2施工内容、方法及标准3.1作业（或每个工作日）开工序号内容1工作负责人带领工作班成员，列队宣读平安作业票，交代平安作业票内容及危急点，经施工人员确定后在平安作业票中签名。2给施工人员分发施工作业卡。3划定施工范围。（依照施工图纸详细描述）4依据现场实际状况及相关规定合理布置工器具、材料及吊装设备。3.2.2施工步骤、方法法及标准序号步骤方法标准1电缆护管制作安装2.1外观检查。2.2选择电缆管敷设路径。2.3依据各设备所需，用卷尺对爱护管进行测量，若超过整根管尺寸可对接运用。2.4对爱护管进行弯制。2.5电缆管接地。2.1电缆
6、管不应有穿孔、裂缝和显著的凹凸不平，管内壁应光滑无毛刺，管材应符合设计要求，管口无毛刺和尖锐棱角。2.2考虑使管材用量少，弯曲少，穿越基础次数少。每根管的弯头不应超过3个，直角弯不应超过2个，排水坡度不小于0.1%。2.3管的内径不应小于所穿电缆外径的1.5倍，实测数据要精确，延长管连接处内壁光滑。2.4电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。弯曲电缆管时，不应有裂缝和显著的凹瘪现象，其弯瘪程度不宜大于管子外径的10%o管有两处以上的弯曲时，管的内径不应小于所穿电缆的2倍。在电缆管加工时应留意运用的模具应正确，顶弯及下料的尺寸应正确。2.5用66园钢与主地网牢靠连接，焊口处防统漆
7、、银粉漆两道处理。23.1检查支架、电缆放线架、钢轴尺寸及外观。3.2核对电缆规格型号,检查电缆外观。3. 3检查电缆敷设路径。3.4电缆二次搬运。3.5电缆敷设及电缆排列。3.1支架应齐全，防腐完整。电缆放线架应放置稳妥，钢轴的外观无损伤满意载重要求，长度与电缆盘宽度相匹配。3.2核对电缆规格型号符合设计要求。电缆外观检查完好无损伤。3.3电缆敷设路径应畅通，熟识电缆敷设的起止点位置。3.4将待敷设的电缆集中堆放在便于支轴的地点。3.5.1电缆盘的转动速度与牵引速度应很好协作，每次牵引的电缆长度不宜过长，以免在地上拖拉。电缆应从盘的上端引出。3.5.2每敷完一根电缆，必需绑好电缆牌。电缆排列
8、整齐，无交叉，固定坚固。3.5.3电缆敷设时，电缆沟转弯、电缆层井口处的电缆弯曲弧度一样、序号步骤h-法标准电缆敷设过渡自然。全部直线电缆沟的电缆必需拉直，不允许直线沟内支架上有电缆弯曲或下垂现象。3.5.4直埋电缆埋深应不小于70011n,上、下须铺不小于100mm厚的软土或沙层，并盖爱护板或用砖块铺盖。3.5.5光缆敷设应在电力电缆、限制电缆敷设结束后进行，对于非金属加强型进站光缆，必需全线穿设PVC爱护管，对于厂家供应的无钢铠网线及2M线，穿PVC软管。3.5.6电缆的排列应符合下列要求：a.电力电缆和限制电缆分开排列。b.凹凸压电力电缆,强电、弱电限制电缆应按依次分层配置，一般状况由上
9、而下配置。c.限制电缆在一般支架上不宜超过1层；桥架上不宜超过3层。d.沟通三芯电力电缆，在一般支架上不宜超过2层。e.垂直敷设的电缆在每个支架固定。f.水平敷设的电缆在电缆首末两端及转弯处固定。当电缆间距有要求时，每隔510米固定。3二次接线4.1电缆穿入屏柜（箱）。4.2电缆头制作及接线。4.2.1剥除电缆外层护套及屏蔽线焊接。4.2.2限制电缆、低压动力电缆头缠绕聚氯乙烯带，热缩电缆管加热收缩，高压电力电缆采纳冷缩电缆终端头。4.2.3按电缆的接线依次挂设电缆牌。4.2.4芯线整理、布置。4.1.1端子箱内电缆就位的依次按电缆在端子箱内接线序号进行排歹人穿入的电缆在端子箱底部留有适当的弧
10、度。电缆从支架穿入端子箱时，在入口处应整齐一样。屏柜电缆就位前先将电缆层电缆整理好，并用扎带将整理好的电缆扎牢。依据电缆在层架上敷设依次分层将电缆穿入屏柜内，确保电缆就位弧度一样，层次分明。沟通单芯电缆不得单独穿入钢管内。尽量避开交叉和麻花状现象。4.1.2电缆在屏柜内绑扎要坚固,在接线后不应使端子受机械应力，高度、方向一样。序号步骤方法标准在电缆头制作结束后，将每根电缆的芯线单独分开，将每根芯线拉直，从电缆头上部起先，依据肯定的间距将每根电缆的线芯单独绑扎成一束。在接线位置的同一高度从芯线束中将芯线向端子排侧折90度弯，分出线束引至接线位置4.2.5芯线标识、接线：4.2.5.1首先检查电缆
11、对侧是否接线来推断校线，校线用试灯，传递信息用对讲机，接线侧对地，被校侧用试灯。4.2.5.2盘柜内的电缆芯线应依据自下而上的原则，芯线引至接入端子的对应位置,对于在线槽外固定接线的芯线，在靠近端子排旁边宜向外折成S弯，在端子排接入位置剪断芯线、接入端子,对于在线槽内固定接线的芯线，一般可干脆水平接入端子。4.2.5.3用剥线钳剥除芯线护套，长度和接入端子排所需的长度一样，剥线钳的规格和芯线截面一样。4.2.5.4对于螺栓式接线端子，需将剥除护套的芯线弯圈；对于插入式接线端子，可干脆将剥除护套的芯线插入端子，并紧固螺栓；对于多股的芯线，应采纳线鼻子进行压接方可接入端子4.2.1 在剥除电缆外层
12、护套时，屏蔽层应留有肯定的长度，以便与屏蔽接地线连接；屏蔽接地线与屏蔽层的连接采纳焊接方式，接地线采纳黄绿相间4mn2软线，电缆接地线焊接应运用中性焊剂。4.2.2 .1电缆头的制作高度一样，制作样式统一。4.2.2.2聚氯乙烯带颜色统一，缠绕密实、坚固；热缩电缆管长度统一，热缩管的热缩范围在电缆直径之内。4.2.3电缆牌采纳专用打印机打印，电缆牌采纳竖版打印。电缆牌的固定采纳交叠或并排，上下凹凸错位等方式挂设，高度一样、间距一样，电缆牌的绑扎采纳扎带、细PV铜线芯等材料。4.2.4按图施工，配线整齐、美观；导线绝缘良好。尽量削减交叉。导线束可用钢筋扎头套上颜色一样的塑料管绑扎、固定。导线束绑
