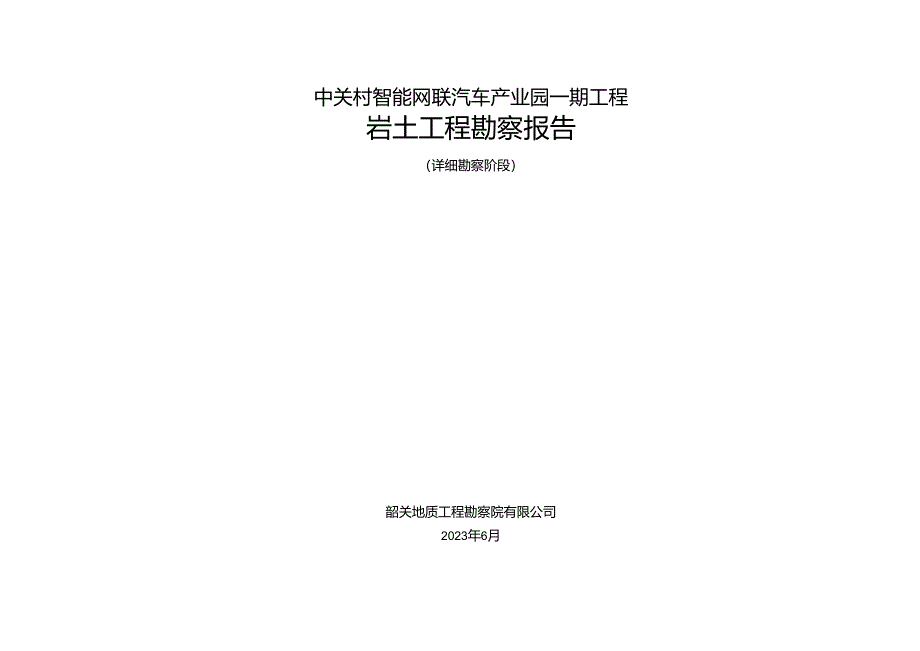

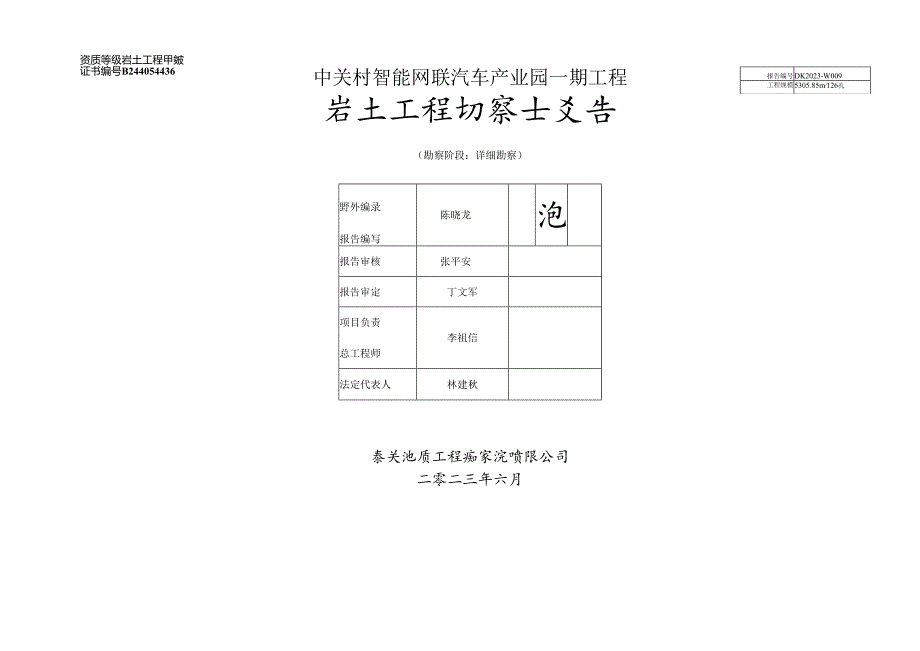

1、中关村智能网联汽车产业园一期工程岩土工程勘察报告（详细勘察阶段）韶关地质工程勘察院有限公司2023年6月资质等级岩土工程甲皴证书编号B244054436报告编号DK2023-W009工程规模5305.85m126孔中关村智能网联汽车产业园一期工程岩土工程切察士爻告（勘察阶段：详细勘察）野外编录报告编写陈晓龙泡报告审核张平安报告审定丁文军项目负责总工程师李祖信法定代表人林建秋泰关池质工程痴家浣喷限公司二零二三年六月7结论与磁议247.1 结论247.2 建议24二、图表部分序号图表名称图号张数一、附表I勘探点一览表附表122地层统计表附表213标准贯入试验统计表附表3IO4物理力学指标统计表附表
2、435土工试验报告附表556岩石单轴抗压强度试验报告附表617水质分析报告附表728易溶盐含量测试报告附表81二、附图9综合图例附图11Kl勘探点平面布置图附图2111工程地质剖面图附图34412钻孔柱状图附图4126三、附件1、岩芯地质照片（126张/3页）2、剪切波速测试报告（1套）3、土壤氨浓度测试报告（1套）4、抽水试验报告（1套）一、文字部分1前营11.1 工程概况11.2 勘察目的及技术要求I13勘察技术依据21.4 岩土工程勘察等级31.5 勘察方法及勘察工作完成情况31.6 其他说明42场地环境条件52.1 自然地理与地形地貌52.2 区域地质构造52.3 气象水文53场地工程
3、地质条件63.1 地层岩性及野外特征63.2 地基土的物理力学性质指标93.3 水文地质94岩土工程分析与三t114.1 场地地震效应评价114.2 不良地质作用与特殊性岩土1243场地稳定性与适宜性评价134.4 岩土层的工程性质144.5 岩土设计参数144.6 地基基础选型154.7 建筑物的变形特征预测评价205基坑支护方案及其说明215.1 基坑支护与地下水控制215.2 特殊性岩土对支护施工的不利影响分析215.3 地下水的不利作用215.4 基坑开挖对周边环境及建（构）筑物的相互影响225.5 基坑监测226地质条件可能造成的工程风险及措施231前言1.1 工程概况受中关村创信（
4、广东）产业投资有限公司（“业主”）委托，根据其提供的“中关村智能网联汽车产业园一期工程”总平面图及勘察技术要求,我公司于2023年56承担完成了该项目的岩土工程勘察工作，勘察阶段为详细勘察。拟建场地位于广州市增城区电子五所东侧，信达南路起点附近（详见交通位置图1），南侧为现状已建民宅,西侧为现状道路,其余周边较为空旷。交通位置图1本项目规划总用地面积58224.33而，总建筑面积211646.30nf,拟建建筑主要包括6栋厂房、1栋平台、1栋研发楼、1栋宿舍及1栋办公楼,拟建建（构）筑物详见下表1.1,其中拟建宿舍及研发楼整体设TF地下室，呈不规则梯形，设计底板标高7.90m（85国家高程），
5、地下室周边现状地面标高介于10.61m12.75m之间，按现状地坪开挖预估基坑开挖深度2.714.85m。拟建建（构）筑物一览表表1.1主体名称拟采用基础型式地上（下）层规划高度（m）工程重要性等级1号厂房桩基础7F49.9二级2号厂房桩基础7F49.9二级3号厂房桩基础7F49.9二级4号厂房桩基础7F49.9二级5号厂房桩基础9F59.9二级6号厂房桩基础7F49.9二级7号其他（平台）桩基础IF10.8三级8号研发楼桩基础25F99.9二级9号宿舍桩基础221F79.9二级10号办公楼桩基础3F16.8三级地下室/-IF5.6三级本项目建筑方尚未提供拟建部分建筑的荷载及其允许变形等数据，
6、建筑物最终整体倾斜允许值，最终沉降允许值，地基允许变形值需满足建筑地基基础设计规范（GB50007-2011）表5.3.4中有关规定。拟建建筑物荷载需满足建筑结构荷载规范（GB50009-2012）表5.1.1中规定。1.2 勘察目的及技术要求本次勘察目的旨在通过工程钻探、原位测试及室内试验等方法手段，查明场地及地基的岩土工程条件，为拟建建筑地基基础施工图设计提供详细的岩土工程勘察资料与参数。勘察技术要求概括如下：（1）查明勘察区地形地貌、地质构造、地层岩性及不良地质作用，对场地的稳1.3勘察技术依据本次勘察依据勘察合同及以下技术标准：国家及行业标准：岩土工程勘察规范(GB50021-2001
7、)(2009年版)；工程勘察通用规范(GB55017-2021)；高层建筑岩土工程勘察标准(JGJ/T72-2017)；建筑地基基础设计规范(GB50007-2011):岩土工程勘察安全标准(GB/T50585-2019)；建筑与市政地基基础通用规范(GB55003-2021)；建筑桩基技术规范(JGJ94-2008)；中国地震动参数区划图(GB18306-2015):建筑抗震设计规范(GB50011-2010)(2016年版)；建筑与市政工程抗震通用规范(GB55002-2021)；建筑工程抗震设防分类标准(GB50223-2008)；城乡规划工程地质勘察规范(CJJ57-2012)；建筑地
8、基处理技术规范(JGJ79-2012)；建筑工程地质勘探与取样技术规程(JGJ/T87-2012)；士工试验方法标准(GB/T50123-2019)；工程岩体试验方法标准(GB/T50266-2013)；房屋建筑和市政基础设施工程勘察文件编制深度规定(2020年版)：危险性较大的分部分项工程安全管理规定住房和城乡建设部201837号令:广东省标准：定性及建筑适宜性做出评价。(2)详细查明建筑场地地层岩性、成因、分布及工程地质特征。包括各岩土层的岩性、成因类型、埋藏分布特征及工程性质；特别是查明基岩的岩性、构造、岩面起伏及风化程度，确定其坚硬程度、完整程度和基本质量等级，判定有无洞穴、临空面、破
9、碎带或软弱夹层。(3)查明影响场地和地基稳定性的不良地质作用、特殊性岩土及对工程不利的地下埋藏物，包括暗浜、滑坡、孤石、岩溶、活动性断裂等的成因类型、分布范围及危害程度，并提出整治方案建议及治理所需的岩土设计参数。(4)评价场地和地基的地震效应。提供抗震设防烈度、设计基本地震加速度和地震分组：判定软土震陷、砂(粉)土地震液化趋势及液化等级，划分场地土类型、建筑场地类别及对建筑抗震有利、一般、不利和危险地段。(5)查明场地地下水的类型、埋藏分布及补给、径流与排泄条件，查明水位变化幅度，判定地下水和土对建筑材料的腐蚀性。(6)提供各地基土层的物理力学性质指标，提供地基承载力和桩基设计参数建议值。(
10、7)进行岩土工程分析评价。对地基均匀性、地基基础方案等进行详细的分析论证，建议适宜的持力层及合理的基础方案。如建议桩基础，应对桩型、桩长、桩端持力层、入岩深度和成桩可行性等提出建议。(8)分析地质条件可能造成的工程风险，并提出防治措施建议。(9)查明地下水含水层和隔水层的埋深和分布，地下水的补给条件和水力联系。(10)其他未尽事宜按现行岩土工程勘察规范(GB50021-2001)(2009年版)相关要求执行。建筑地基基础设计规范(DBJI5-31-2016)；建筑地基处理技术规范(DBJ/T15-38-2019)；建筑基坑支护工程技术规程(DBJ/T15-20-2016)；建筑地基基础检测规范
11、(DBJ/T15-60-2019)；静压预制混凝土桩基础技术规程(DBJ/T15-94-2013)；锤击式预应力混凝土管桩工程技术规程(DBJ/T15-22-2021)。1.4 岩土工程勘察等级根据岩土工程收集到的资料，结合本工程规模、结构及特点，按岩土工程勘察规范(GB50021-2001)(2009年版)第3.1.13.1.4条判定：拟建建筑重要性等级属二级，场地等级属二级，地基等级属二级，勘察等级为乙级，但根据高层建筑岩土工程勘察标准(JGJ/T72-2017)表3.0.2,拟建宿舍为221F,为层数相差超过10层的高低层连成一体的高层建筑，勘察等级为甲级，综合确定本工程岩土工程勘察等级
12、属甲级。1.5 勘察方法及勘察工作完成情况1.5.1 5.1勘察方法根据规范及勘察技术要求，本次勘察主要采用工程钻探、现场原位测试(标准贯入试验、抽水试验及剪切波速测试等)和室内岩、土、水试验相结合的综合勘察方法。钻孔布置及深度要求：本次详细勘察共布置钻孔126个，孔距一般不大于24m,满足规范及设计要求。其中：取土试样孔64个，超过钻孔总数1/3；所有钻孔均进行了标贯试验，控制性钻孔64个，钻孔深度要求钻入中风化岩不小于6m,鉴别孔勘探孔62个，钻孔深度要求钻入中风化岩不小于4m。1.5.2 勘察程序本次详细勘察工作严格按规范和设计要求设计，承接任务后，我公司配备了健全的组织机构和强有力的技
13、术队伍。主持勘察工作的有本专业的高级工程师及工程师3人，承担钻探工作的为经验丰富的技师和技术工人，并配备地质工程师专职编录：试验室和专项测试队伍均具备相应的资质和良好的业绩。为高质量完成该项目勘察，钻探施工前我公司在踏勘的基础上，认真搜集并分析已有资料、制定了勘察大纲与详细的勘察方案，并经业主和设计复核同意后实施。勘察工作中，我公司进行了事前的技术与安全交底与指导，勘察野外期间，严格按岩土工程勘察安全标准的要求，安全进行钻探施工和岩、土、水样的采取与现场原位测试等工作。野外期间进行了中间检查，并在野外钻探等外业完成前进行了野外竣工验收。整个外业作业完全按勘察纲要与方案要求进行，遇有影响地基基础
