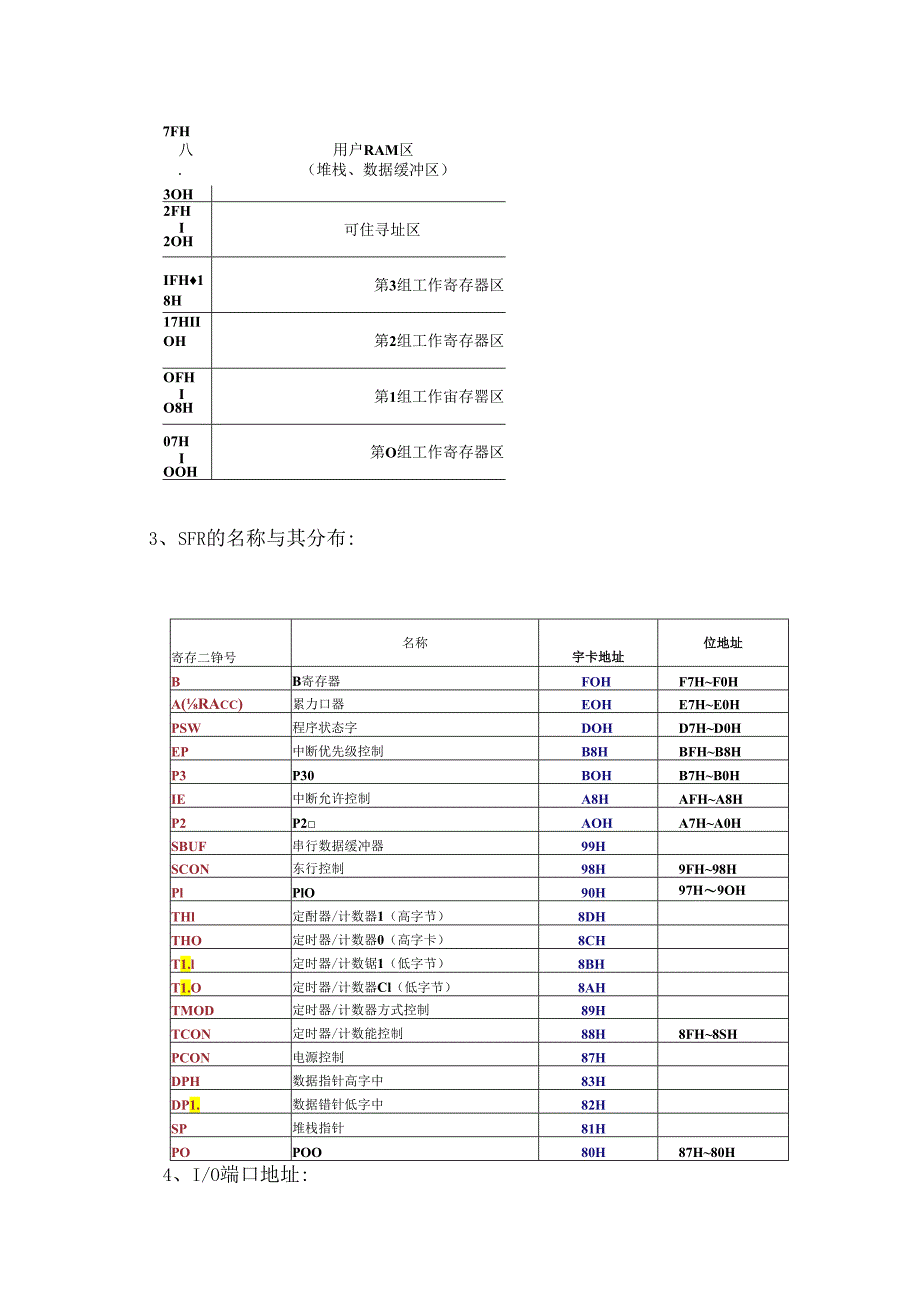

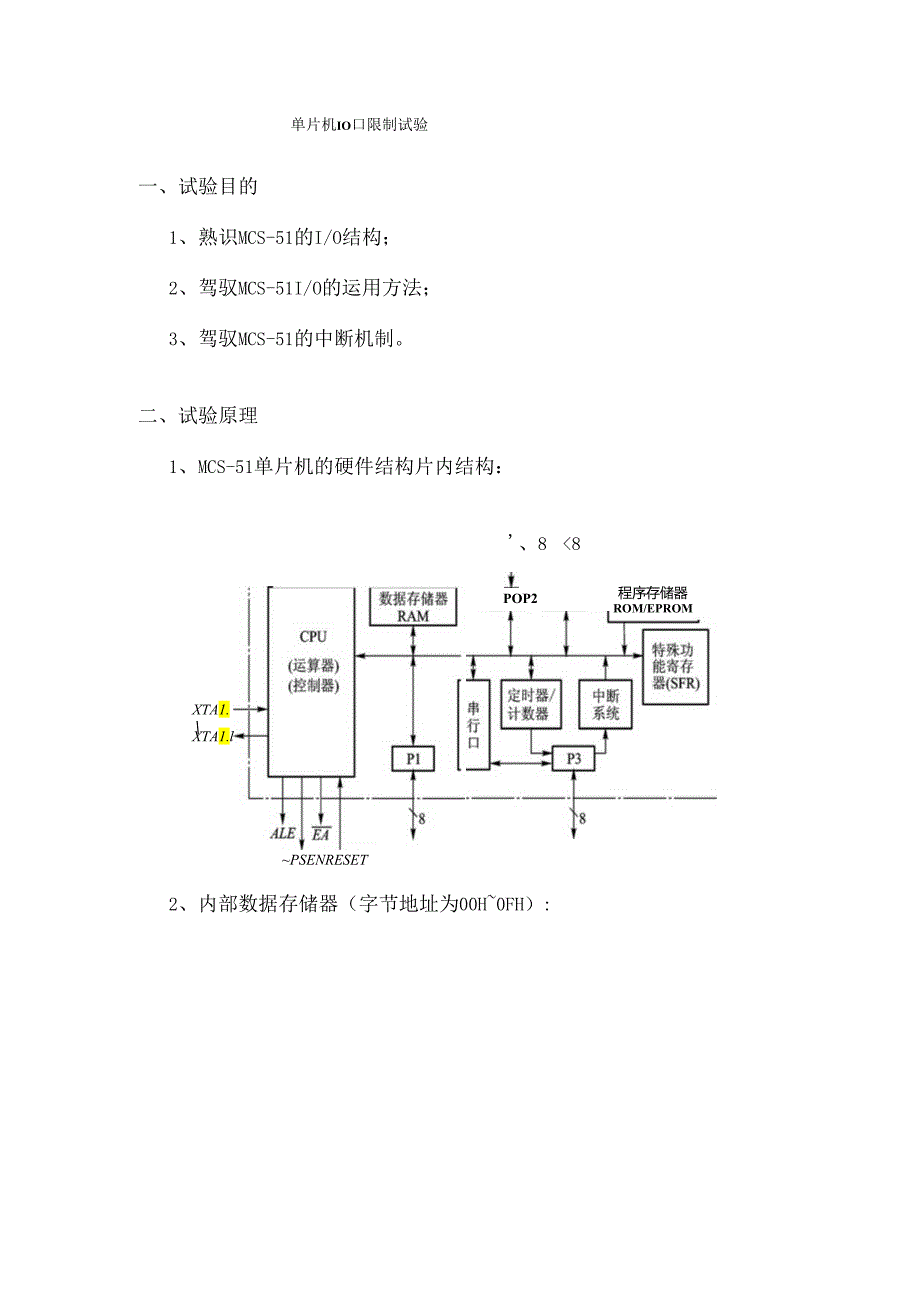

1、单片机IO口限制试验一、试验目的1、熟识MCS-51的I/O结构；2、驾驭MCS-51I/O的运用方法；3、驾驭MCS-51的中断机制。二、试验原理1、MCS-51单片机的硬件结构片内结构：、88XTA1.lPSENRESETXTA1.POP2程序存储器ROM/EPROM2、内部数据存储器（字节地址为00H0FH）:7FH八用户RAM区.（堆栈、数据缓冲区）3OH2FHI2OH可住寻址区IFH18H第3组工作寄存器区17HIIOH第2组工作寄存器区OFHIO8H第1组工作宙存罂区07HIOOH第O组工作寄存器区3、SFR的名称与其分布:寄存二铮号名称宇卡地址位地址BB寄存器FOHF7HF0HA
2、(RAcc)累力口器EOHE7HE0HPSW程序状态字DOHD7HD0HEP中断优先级控制B8HBFHB8HP3P30BOHB7HB0HIE中断允许控制A8HAFHA8HP2P2AOHA7HA0HSBUF串行数据缓冲器99HSCON东行控制98H9FH98HPlPlO90H97H9OHTHl定酎器/计数器1（高字节）8DHTHO定时器/计数器0（高字卡）8CHT1.l定时器/计数锯1（低字节）8BHT1.O定时器/计数器Cl（低字节）8AHTMOD定时器/计数器方式控制89HTCON定时器/计数能控制88H8FH8SHPCON电源控制87HDPH数据指针高字中83HDP1.数据错针低字中82H

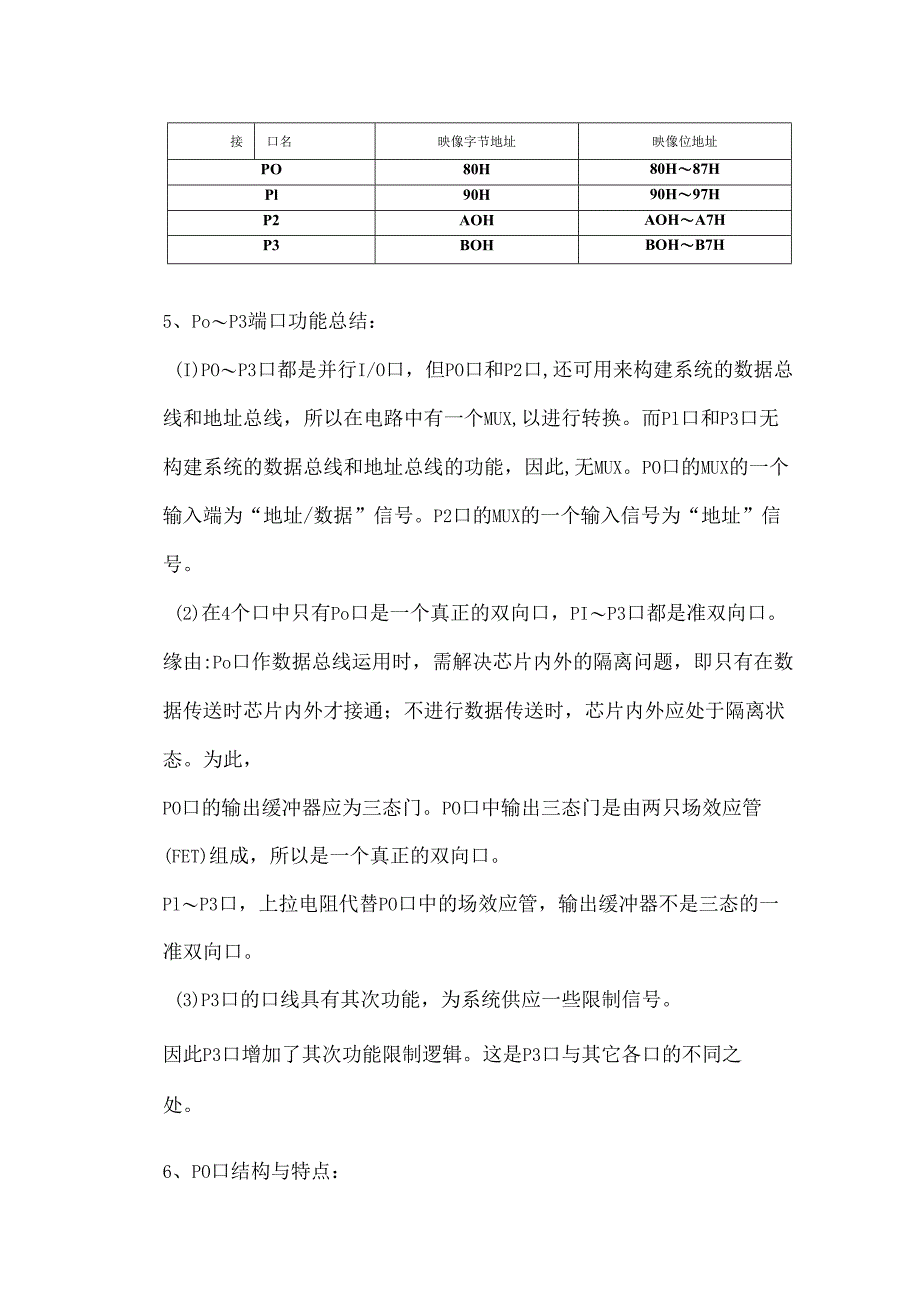

3、SP堆栈指针81HPOPOO80H87H80H4、I/O端口地址:接口名映像字节地址映像位地址PO80H80H87HPl90H90H97HP2AOHAOHA7HP3BOHBOHB7H5、PoP3端口功能总结：(I)POP3口都是并行I/O口，但PO口和P2口,还可用来构建系统的数据总线和地址总线，所以在电路中有一个MUX,以进行转换。而Pl口和P3口无构建系统的数据总线和地址总线的功能，因此,无MUX。PO口的MUX的一个输入端为“地址/数据”信号。P2口的MUX的一个输入信号为“地址”信号。(2)在4个口中只有Po口是一个真正的双向口，PIP3口都是准双向口。缘由:Po口作数据总线运用时，需
4、解决芯片内外的隔离问题，即只有在数据传送时芯片内外才接通；不进行数据传送时，芯片内外应处于隔离状态。为此，PO口的输出缓冲器应为三态门。PO口中输出三态门是由两只场效应管(FET)组成，所以是一个真正的双向口。PlP3口，上拉电阻代替PO口中的场效应管，输出缓冲器不是三态的一准双向口。(3)P3口的口线具有其次功能，为系统供应一些限制信号。因此P3口增加了其次功能限制逻辑。这是P3口与其它各口的不同之处。6、PO口结构与特点：PO口结构与运作1个输出锁存器，用于进行输出数据的锁存；2个三态输入缓冲器，分别用于锁存器和引脚数据的输入缓冲；1个多路开关MUX,它的一个输入来自锁存器，另一个输入是地
5、址/数据信号的反相输出。在限制信号的的限制下能实现对锁存器输出端和地址/数据线之间的切换；由两只场效应管组成的输出驱动电路。读引脚PO口的特点PO口是一个双功能的端口：地址/数据分时复用口和通用I/O口；具有高电平、低电平和高阻抗3种状态的I/O端口称为双向I/O端口。PO口作地址/数据总线复用口时，相当于一个真正的双向I/Oo而用作通用I/O口时，由于引脚上须要外接上拉电阻，端口不存在高阻（悬空）状态，此时PO口只是一个准双向口；为保证引脚上的信号能正确读入，在读入操作前应首先向锁存器写1；单片机复位后，锁存器自动被置1；一般状况下，假如PO口已作为地址/数据复用口时，就不能再用作通用I/O
6、口运用；PO口能驱动8个H1.负载。7、Pl的结构与特点：Pl口结构与运作一个数据输出锁存器，用于输出数据的锁存；两个三态输入缓冲器，BUFl用于读锁存器，BUF2用于读引脚;数据输出驱动电路，由场效应管VT和片内上拉电阻R组成。I房锁存器P1.X引脚写领存器Dpi.XQC1.锁存器读引脱JPl口的特点Pl口由于有内部上拉电阻,没有高阻抗输入状态,所以称为准双向口O作为输出口时，不须要再在片外拉接上拉电阻；Pl读引脚输入时，必需先向锁存器写入1,其原理与PO口相同；Pl口能驱动4个H1.负载。8、P2结构与特点:P2口结构与运作一个数据输出锁存器，用于输出数据的锁存;两个三态输入缓冲器，BUF
7、l用于读锁存器，BUF2用于读引脚；一个多路开关MUX,它的一个输入来自锁存器的Q端，另一个输入来自内部地址的高8位；数据输出驱动电路由非门M,场效应管VT和片内上拉电阻R组成。读引脚P2口的特点P2用作高8位地址输出线应用时，与PO输出的低8位地址一起构成16位的地址总线，可以寻址64KB地址空间。当P2口作高8位地址输出口时,其输出锁存器原锁存的内容保持不变。作为通用I/O运用时，P2为准双向口，功能与Pl口一样。P2能驱动4个H1.负载。9、P3结构与特点：P3结构组成一个数据输出锁存器，用于输出数据的锁存；3个三态输入缓冲器，BUFl用于读锁存器，BUF2、BUF3用于读引脚和其次功能
8、数据的缓冲输入;数据输出驱动电路，由与非门M,场效应管VT和片内上拉电阻R组成。P3口的特点P3口内部有上拉电阻，不存在高阻输入状态，是一个准双向口；P3作其次功能的输出/输入或作通用输入时，均需将相应的锁存器置1。实际应用中，由于复位后P3口锁存器自动置1,已满意其次功能运作条件，所以可以干脆进行其次功能操作；P3口的某位不作为其次功能运用时，则自动处于通用输出/输入口功能,可作为通用输出/输入口运用；作通用输出/输入口运用时，输入信号取自缓冲器BUF2的输出端，作其次功能运用时，输入信号取自缓冲器BUF3的输出端；P3口能驱动4个H1.负载。10、IO口锁存器操作：IO口锁存器值与IO口值
9、不肯定一样，应采纳读锁存器-修改-写锁存器来进行IO限制。表1常用读一修改一写指令助记符功徒实例AN1.逻辑与AN1.PlAOR1.逻粗或OR1.P2,8OHXR1.逻辑异或XR1.P3,BJBC测试位为m,跳转并清0JBCP1.01.abelCP1.位取反CP1.PSOINC1INCP2DEC减DECP2DJNZ减1结果如为。挑转DJNZPO,1.abelMOVPn,Y.C把进位送Pn钝存器的笫Y位MOVP3.0,CC1.RPn.Y清Pfl锁存器的第Y位C1.RP3.0SBTBPnY置Pn钺存器的第Y位SETBP3.0H、MCS-51的中断系统：单片机能与时地响应和处理单片机外部事务或内部事
10、务所提出的中断恳求。对事务的整个处理过程，称为中断处理(或中断服务)。中断服务程序12、五个中断恳求源：(I)INTO*外部中断恳求0,由引脚INT0*输入，中断恳求标记为IEOo(2)INT1*-外部中断恳求1,由引脚INTl*输入，中断恳求标记为IElo(3)定时器/计数器To溢出中断恳求，中断恳求标记为TFO。(4)定时器/计数器TI溢出中断恳求，中断恳求标记为TF1。(5)串行口中断恳求，中断恳求标记为Tl或R1.由特别功能寄存器TCON和SCON的相应位锁存。13、复位与中断入口地址表：入口地址功能(X)OOH复位操作后的程序入口地址0003H外部中断。的中断服务程序入口地址(X)O
11、BH定时器/计数器0溢出中断服务程序入口地址0013H外部中断I的中断服芬程序入H地址OOlBH定时器/计数器I溢出中断服务程序人口地址0023H串行1/()的中断服务程序入口地址002BH定时器/计数器2溢出中断服务程序人11地址14、MCS-51中断系统的结构：可两级嵌套。TXJ1.RXRl一源允许SCON中断标志PXOT0poTPXlIT-T.PTlIT0PS高级中断请求Pc1.-百然优先级俺_自然优先级Wk低级中断请求Pc5个中断恳求源;两个中断优先级,使件查询15、中断限制:a、中断允许寄存器IECPU对中断源的开放或屏蔽，由片内的中断允许寄存器IE限制。字节地址为A8H,可位寻址。
12、格式如下：D7D6D5D4D3D2DlDOIEEAESETlEXlETOEXO位地址AFHACHABHAAHA9HA8HIE对中断的开放和关闭为两级限制总的开关中断限制位EA(IE.7位)：EA=O,全部中断恳求被屏蔽。EA=I,CPU开放中断，但五个中断源的中断恳求是否允许，还要由IE中的5个中断恳求允许限制位确定。IE中各位的功能如下：(1) EA：中断允许总限制位0：CPU屏蔽全部的中断恳求(CPU关中断)；1：CPU开放全部中断(CPU开中断)。(2) ES：串行口中断允许位0：禁止串行口中断；1：允许串行口中断。(3) ET1：定时器/计数器Tl的溢出中断允许位(4) EXl：外部中
13、断1中断允许位(5) ETO：定时器/计数器TO的溢出中断允许位(6) EX0：外部中断0中断允许位。MCS-51复位后，IE清0,全部中断恳求被禁止。若使某一个中断源被允许中断，除了IE相应的位的被置“1”,还必需使EA位=1。变更IE的内容，可由位操作指令来实现，即：SETBbit；C1.Rbitob、中断优先级寄存器IP两个中断优先级，可实现两级中断嵌套。归纳为两条基本规则：(1)低优先级可被高优先级中断，反之则不能。(2)同级中断不会被它的同级中断源所中断。CPU执行主程序CPU执行低级中断服务程序CPU执行高级中断服务程序低级中断请求若CPU正在执行高优先级的中断，则不能被任何中断源所中断。中断优先级寄存器IP,其字节地址为B8H。IP各个位的含义：(1) PS串行口中断优先级限制位1：高优先级中断；0：低优先级中断。(2) PTl定时器Tl中断优先级限制位1：高优先级中断；0：低优先级中断。(3) PXl外部中断1中断优先级限制位1：高优先级中断；0：低优先级中断。(4) PTO定时器TO中断优先级限制位1：高优先级中断；0：低优先级中断。(5) PXO外部中断0中断优先级限制位1：高优先级中断；
