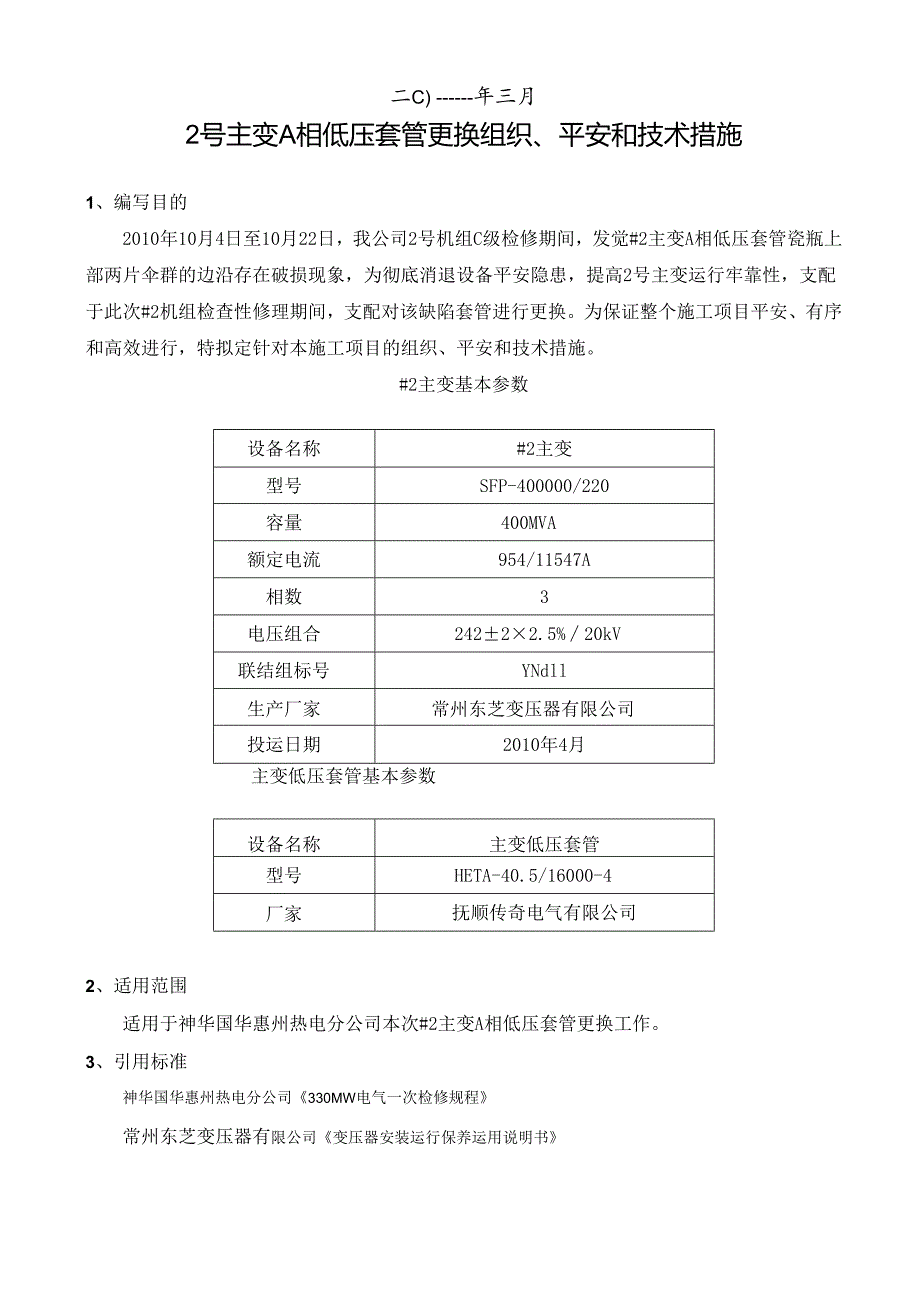

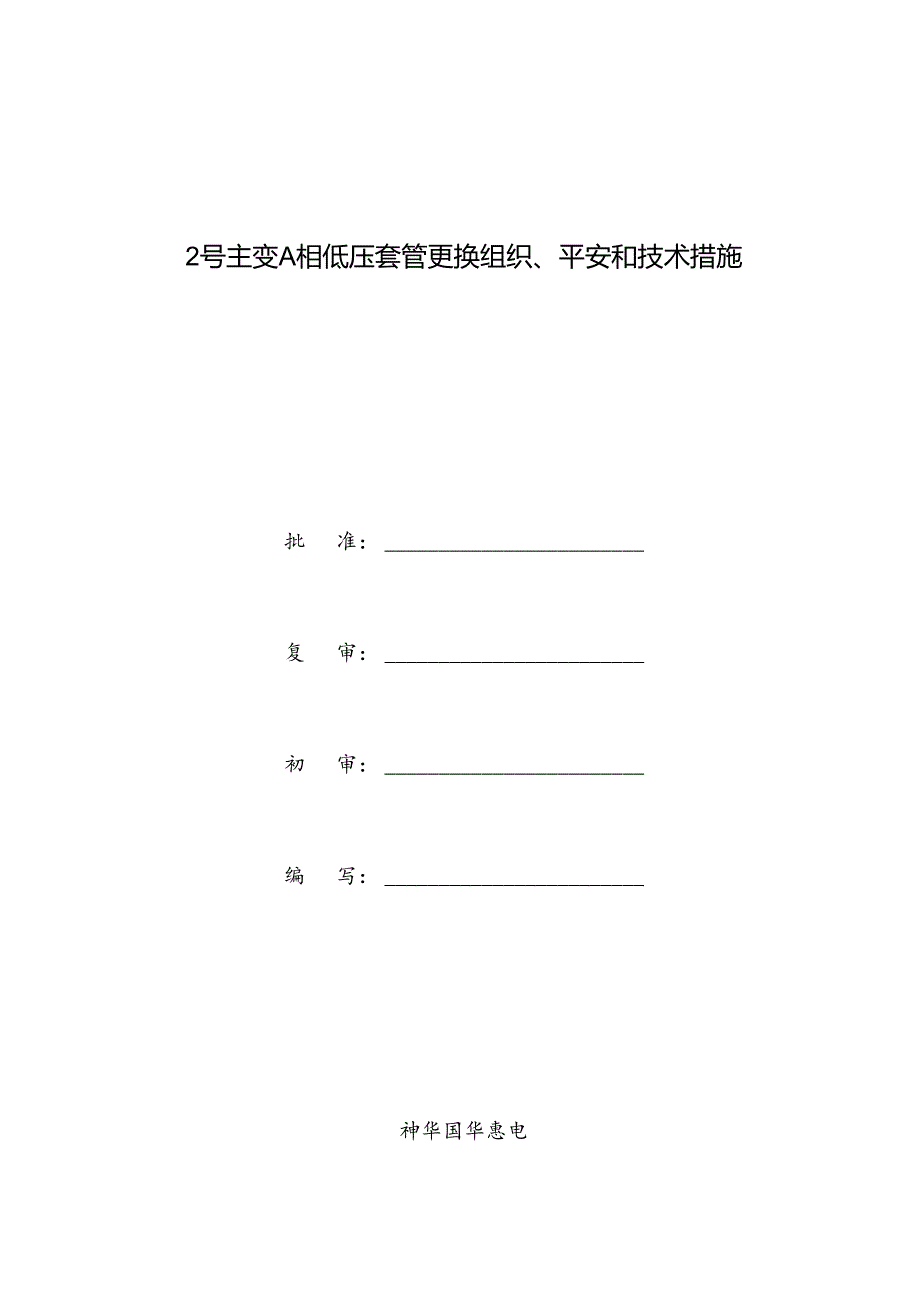

1、2号主变A相低压套管更换组织、平安和技术措施批准：复审：初审：编写：神华国华惠电二C)年三月2号主变A相低压套管更换组织、平安和技术措施1、编写目的2010年10月4日至10月22日，我公司2号机组C级检修期间，发觉#2主变A相低压套管瓷瓶上部两片伞群的边沿存在破损现象，为彻底消退设备平安隐患，提高2号主变运行牢靠性，支配于此次#2机组检查性修理期间，支配对该缺陷套管进行更换。为保证整个施工项目平安、有序和高效进行，特拟定针对本施工项目的组织、平安和技术措施。#2主变基本参数设备名称#2主变型号SFP-400000/220容量400MVA额定电流954/11547A相数3电压组合24222.5

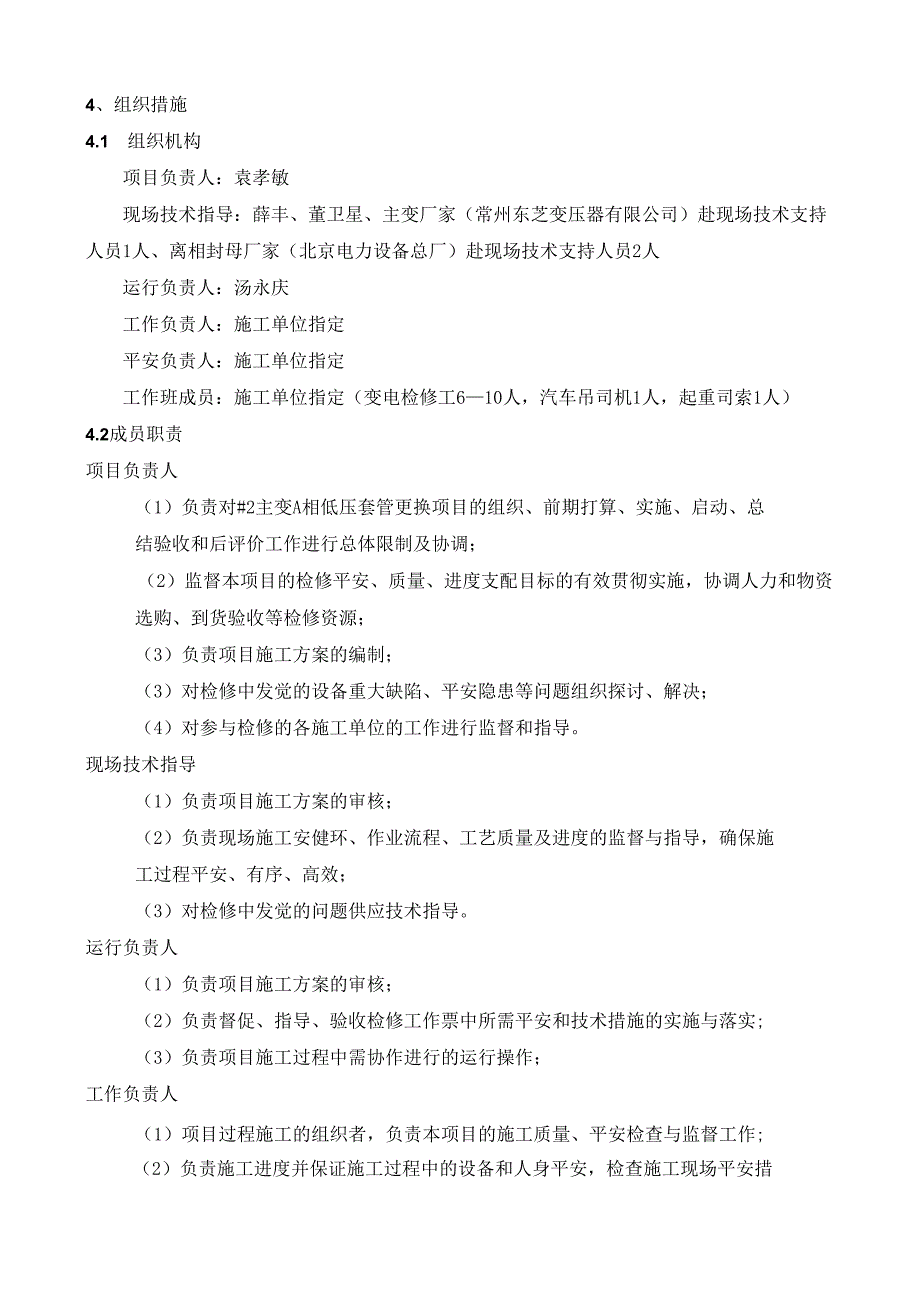

2、%20kV联结组标号YNdll生产厂家常州东芝变压器有限公司投运日期2010年4月主变低压套管基本参数设备名称主变低压套管型号HETA-40.5/16000-4厂家抚顺传奇电气有限公司2、适用范围适用于神华国华惠州热电分公司本次#2主变A相低压套管更换工作。3、引用标准神华国华惠州热电分公司330MW电气一次检修规程常州东芝变压器有限公司变压器安装运行保养运用说明书4、组织措施4.1 组织机构项目负责人：袁孝敏现场技术指导：薛丰、董卫星、主变厂家（常州东芝变压器有限公司）赴现场技术支持人员1人、离相封母厂家（北京电力设备总厂）赴现场技术支持人员2人运行负责人：汤永庆工作负责人：施工单位指定平安
3、负责人：施工单位指定工作班成员：施工单位指定（变电检修工610人，汽车吊司机1人，起重司索1人）4.2成员职责项目负责人（1）负责对#2主变A相低压套管更换项目的组织、前期打算、实施、启动、总结验收和后评价工作进行总体限制及协调；（2）监督本项目的检修平安、质量、进度支配目标的有效贯彻实施，协调人力和物资选购、到货验收等检修资源；（3）负责项目施工方案的编制；（3）对检修中发觉的设备重大缺陷、平安隐患等问题组织探讨、解决；（4）对参与检修的各施工单位的工作进行监督和指导。现场技术指导（1）负责项目施工方案的审核；（2）负责现场施工安健环、作业流程、工艺质量及进度的监督与指导，确保施工过程平安、
4、有序、高效；（3）对检修中发觉的问题供应技术指导。运行负责人（1）负责项目施工方案的审核；（2）负责督促、指导、验收检修工作票中所需平安和技术措施的实施与落实;（3）负责项目施工过程中需协作进行的运行操作；工作负责人（1）项目过程施工的组织者，负责本项目的施工质量、平安检查与监督工作;（2）负责施工进度并保证施工过程中的设备和人身平安，检查施工现场平安措施的落实并向本班组全体作业人员进行平安技术交底；（3）监督作业人员遵守劳动纪律、严格按平安操作规程施工，结合实际进行平安思想教化，刚好汇报施工中出现的问题等。4. 2.5平安负责人（1）负责项目作业过程中的平安、文明施工监护及监督检查工作，督促
5、检查本班组施工人员的平安爱护措施的执行状况；（2）监督现场作业人员严格依据国家平安生产的各项规章制度、操作规程及甲方相关要求进行施工。工作班成员（1）负责依据施工方案进行项目施工的具体实施工作，贯彻平安、质量、进度支配的实施；（2）负责依据国家平安生产的各项规章制度、操作规程及甲方相关要求进行施工。5、技术措施4.1 施工作业分工（1）常州东芝变压器有限公司负责主变的全部内部作业，并全程协作、指导套管更换工作；（2）北京电力设备总厂负责主变A相套管上方封母的切割和焊接复装工作；（3）检修承包单位负责旧套管的拆卸、新套管的修前试验、新套管的吊装、主变A相套管上方封母的吊装及作业过程中的其它全部工
6、作。5. 2施工工器具惠电公司负责供应的工器具（1）施工电源；（2）主变低压套管备件；（3）真空滤油机（流量不小于6K1./H）1台；（4）干燥空气（露点-4（TC）25瓶；（5）备用变压器油（IT）；（6）施工所需脚手架及雨棚等设施的搭设。施工单位负责供应的工器具（1）储油罐（70T）；（2）真空泵（极限真空实力1.33Pa以下，1501./S以上）1台；（3）真空泵和滤油机配套专用软管（干净透亮）及连接法兰1套；（4） 16吨汽车吊1台；（5）对新低压套管备件进行预防性试验的相关仪器仪表；（6）项目作业所需的其它工器具。主变厂家负责供应的工器具（1）油封胶1支；（2）人孔密封件2根；（3）
7、低压套管密封件2根；（4）三通管路及压力表1套；（5）内部作业用必需品。5. 2.4封母厂家负责供应的工器具（1）封母切割和焊接设备一套；（2）用于封母铝导体及外壳焊接的焊条若干。5. 3施工工序垂直段A相封母拆除（1）利用汽车吊和专用吊绳将需切割的封母外壳有效固定；（2）切除#2主变低压侧A相封母（垂直段），并将该段封母吊至地面；（3）将切割后封母断口进行有效密封，做好防雨、防潮措施。5.3.2变压器排油（变压充气排油管路连接参考附图）（1）打开油枕顶部放气塞，然后打开油枕上2B球阀（抽真空处），运用油桶接油，将油枕抽真空管内残油放干净，并关闭放气塞；（2）打开油枕上IB旁通球阀；将充气装置
8、与抽真空用2B球阀处相连；（3）拆除呼吸器，安装专用三通管路及压力表；（4）将滤油机回油管路与主变下部回油球阀处相连；（5）从油枕上抽真空用2B球阀处缓缓吹入干燥空气，监视呼吸器处三通管路上压力表数值；压力表数值到达0.015MPa后开启滤油机，回油过程中持续吹入干燥空气，保持压力表上压力在0.015MPa左右（回油起先前要求本体、油罐、滤油机等必需接地牢靠）；（6）回油至油箱内基本无油出来时停止回油，接着充入干燥空气保持变压器本体内压力在0.015MPa左右。5.3.3套管更换（1）清洁低压上升座及涉及到的工作区域；（2）打开低压上升座人孔盖板，清洁法兰面；（3）内部套管引线解除；（4）将旧
9、套管起吊，清理套管安装的法兰面，更换新的密封件；（5）吊装新的套管，完成外部螺丝紧固及内部引线的连接；（6）对主变内部铁芯、绕组、引线、铁芯夹件等的绝缘及紧固状况进行具体检查，对无载分接开关进行检查；（7）人孔盖板封闭及紧固。5.3.4变压器抽真空（1）运用真空软管将真空泵管路与变压器油枕上2B球阀相连接，同时确认旁通阀处于打开的状态；（2）在原呼吸器连接法兰处安装的三通阀维持原样不变；（3）上述作业完成后，打开真空泵进行抽真空作业，真空度达到133Pa时进行泄漏试验（泄漏量在13Pa30min以下为合格），确认合格后，接着抽真空；（4）保持真空24小时（真空度V133Pa起先计时）；（5）变
10、压器本体抽真空期间，须要记录数据（每小时记录一次）。5.3.5变压器真空注油（1）套管更换期间，对变压器油罐内绝缘油及备用油进行过滤，注入变压器本体前保证绝缘油化验结果满意以下要求：耐压强度50kV2.5mm以上，微水：15u1.1.以下，C2H2=0;（2）抽真空时间满意要求后，可以进行真空注油作业，注油作业过程中，需保持变压器本体真空值保持在133Pa以下（注油起先前要求本体等必需接地牢靠）；（3）注油期间，滤油机流量限制在6k1.h以下，出口温度限制在50C以下；（4）从油箱侧面注油阀（50）通过滤油机进行注油，滤油机出口阀连接主变注油阀，滤油机进口阀连接储油罐；（5）当油枕油位达到30
11、%时，变压器本体停止抽真空。关闭旁通阀后从安装在呼吸器处的三通吹入干燥空气，破坏油囊真空直至胶囊内为常压，然后滤油机接着对变压器注油，依据油枕油位与温度曲线，将油枕油位注到合适位置；(6)注油结束后对胶囊加压至0.015MPa,在油枕顶部放气塞进行一次排气。5.3.6变压器静放(含油密试验)及排气(1)运用压力释放阀锁紧装置锁紧压力释放阀，对胶囊加压0.035MPa,起先油密，油密时间24小时(油密时间算静置时间)，重点检查更换处法兰面；(2)如变压器无渗漏，释放胶囊压力并拆除三通后安装呼吸器；(3)静放48小时后对主变上部全部放气塞进行一次排气(不包括油枕顶部放气塞)；(4)注油结束，起先计
12、入静放时间。变压器修后预防性试验项目(1)绕组直流电阻；(2)绕组连同套管的绝缘电阻、汲取比或极化指数；(3)绕组连同套管的tan6；(4)绕组连同套管的沟通耐压试验；(5)铁芯及夹件绝缘电阻；(6)穿心螺栓、铁胡夹件、绑扎钢带、铁芯、绕组压环及屏蔽等的绝缘电阻；(7)局部放电试验；(8)气体继电器校验及其二次回路试验；(9)整体密封检查(在油枕顶部施加0.035MPa压力，试验持续时间24h无渗漏)。5. 3.8封母复装(1)将封母垂直段吊至主变低压侧A相上升座上方，并与原封母断口对接；(2)焊接封母导体及外壳断口，复原两段封母的有效连接。5.4进度支配6、平安措施6.1平安限制目标此次二号
13、主变检修过程无习惯性违章，无担心全状况发生，无设备损坏，无人身轻伤,平安、按时、保质保量完成任务。6. 2平安管控措施（1）办理检修工作票，并检查工作票所列平安措施与运行人员所做的措施是否相符，是否适合实际作业项目的要求；（2）开工前，向全体参与作业人员交代工作票所载平安措施和作业中留意事项及人员分工、负责、监护的项目；（3）套管更换工作应选在晴天进行。变压器器身暴露在空气中的时间必需满意如下规定：空气相对湿度不大于65%时不超过16h,空气相对湿度不大于75%时不超过12h,器身暴露时间从变压器放油时起计算直至起先抽真空为止；（4）为防止器身凝露，器身温度应不低于四周环境温度，应用真空滤油机
14、循环加热油，将变压器加热，使器身温度高于环境温度5C以上；（5）检查器身时应由主变厂家专人进行，着装应符合规定。任何人员进入主变器身必需进行登记，并记录带入工器具和物件名称、数量，防止遗留在油箱内或器身上；（6）在器身内部运用临时照明时要运用带漏电爱护器、36V以下的低压行灯，并检查电源线有无破损，同时依据须要考虑通风；（7）不许将梯子靠在线圈或引线上，作业人员不得踩踏线圈和引线；（8）拆卸的零部件应清洗干净，分类妥当保管，如有损坏应检修或更换；（9）对套管上升座上部管道孔盖、冷却器和净油器等上部的放气孔应进行多次排气，直至排尽，并重新密封好并擦油迹；（10）在起吊设备时必需运用合格的起重工器
15、具，起重工具应有有效的检验合格证；（三）起重工作应分工明确，专人指挥，并有统一信号，并设专人监护。禁止人员在重物下行走或停留；（12）起重前先拆除影响起重工作的各种连接件；（13）起吊或着陆速度应匀称，驾驭好重心，并在四角系缆绳，由专人扶持，使其平稳起降；（14）当套管或封母因受条件限制，起吊后不能移动而需在空中停留时，应实行支撑等防止坠落措施；（15）吊装套管时，其倾斜角度应与套管上升座的倾斜角度基本一样，并用缆绳绑扎好，防止倾倒损坏瓷件；（16）全体参修人员做到三不损害，杜绝习惯性违章；刚好订正其他成员习惯性违章行为，主动协作工作负责人作好此次二号主变检修的平安工作；（17）当天工作结束时，要搞好现场卫生的清理，禁止将废弃物品、包布乱堆乱放并对发电机内部仔细检查确认无误后方可将发电机人孔进行封堵。6.3环保措施（1）检修现场地面铺橡胶板，防止工作中废弃物及油污滴落地面造成环境污染；（2
