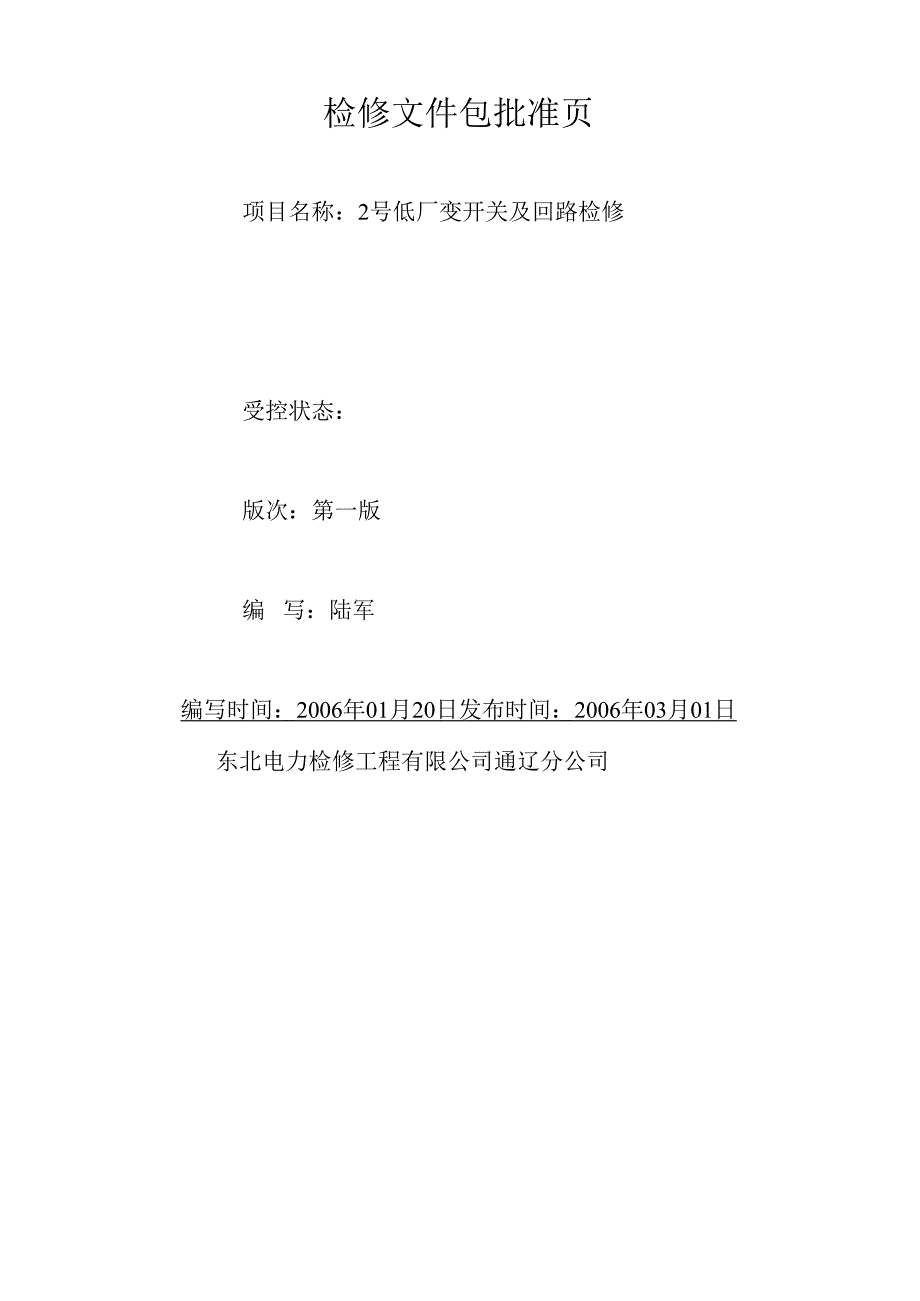

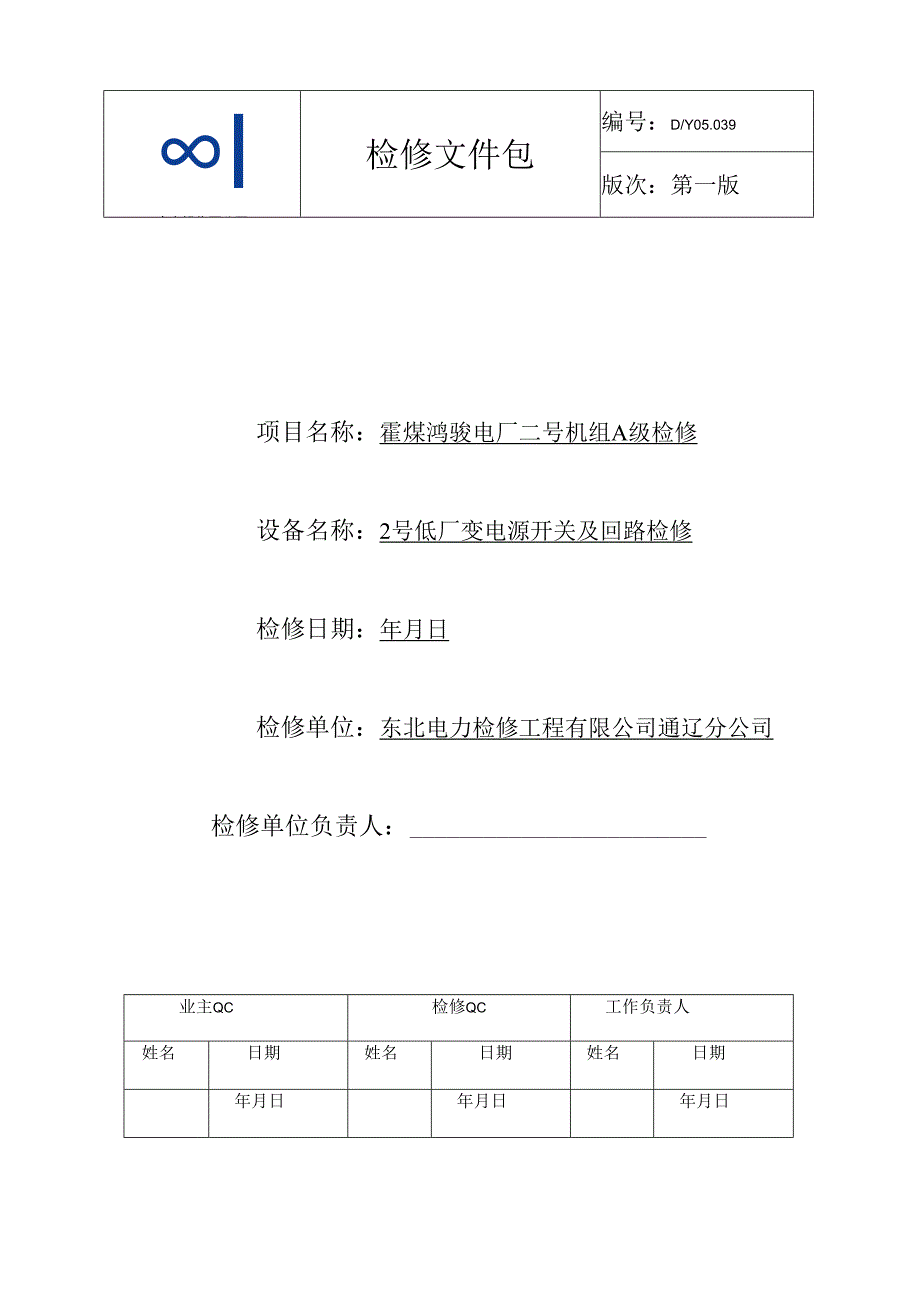

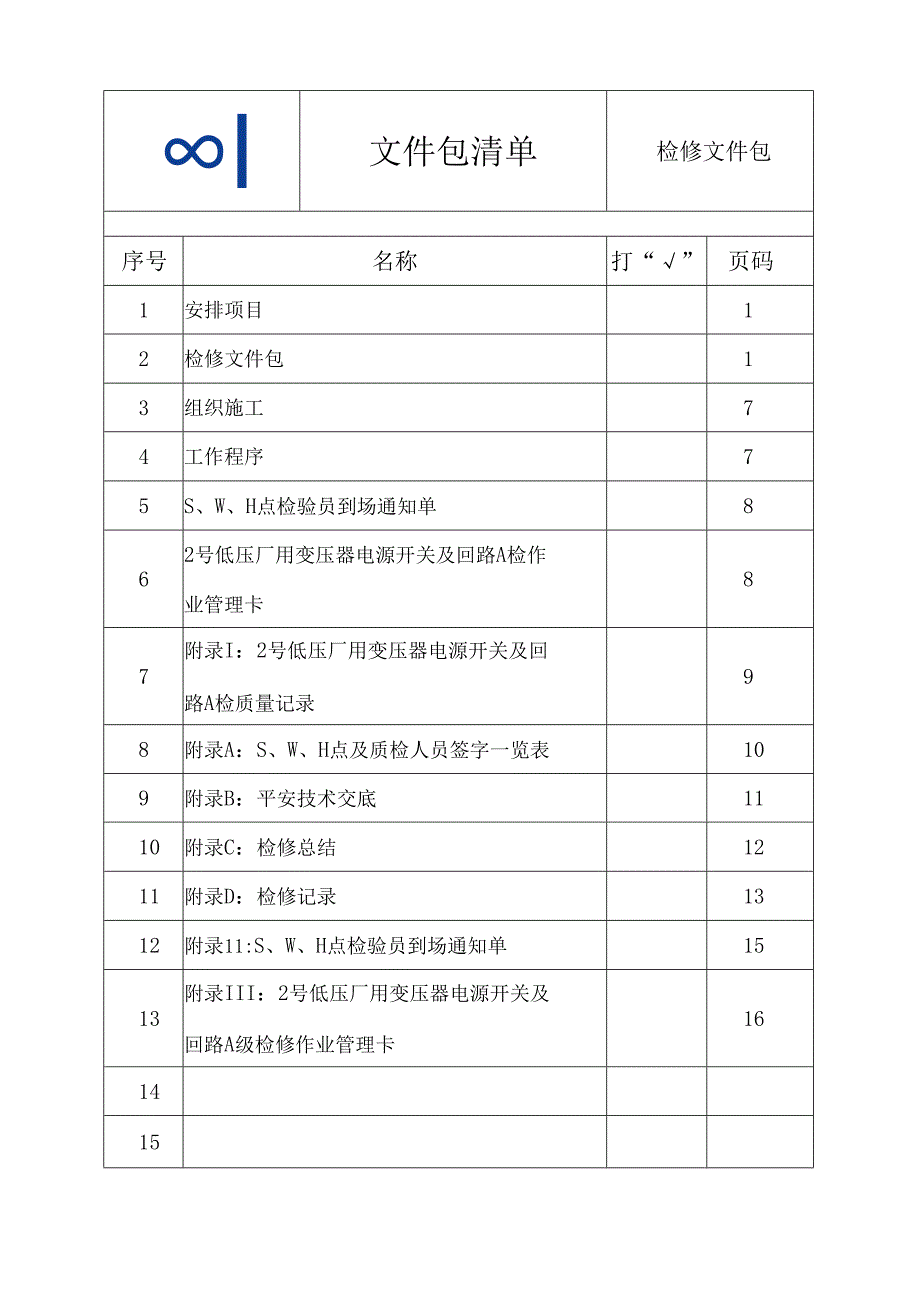

1、l中电投集团公司检修文件包编号：D/Y05.039版次：第一版项目名称：霍煤鸿骏电厂二号机组A级检修设备名称：2号低厂变电源开关及回路检修检修日期：年月日检修单位：东北电力检修工程有限公司通辽分公司检修单位负责人：业主QC检修QC工作负责人姓名日期姓名日期姓名日期年月日年月日年月日检修文件包批准页项目名称：2号低厂变开关及回路检修批准：复审：审核：初审：受控状态：版次：第一版编写：陆军编写时间：2006年01月20日发布时间：2006年03月01日东北电力检修工程有限公司通辽分公司l中电投集团公司文件包清单检修文件包序号名称打“”页码1安排项目12检修文件包13组织施工74工作程序75S、W、
2、H点检验员到场通知单862号低压厂用变压器电源开关及回路A检作业管理卡87附录I：2号低压厂用变压器电源开关及回路A检质量记录98附录A：S、W、H点及质检人员签字一览表109附录B：平安技术交底1110附录C：检修总结1211附录D：检修记录1312附录11:S、W、H点检验员到场通知单1513附录III：2号低压厂用变压器电源开关及回路A级检修作业管理卡1614151.安排项目1.l作业项目内容2号低压厂用变压器电源开关及回路A极检修。12作业项目概况2号低压厂用变压器电源开关及回路A极检修开关系统检修，包括开关本体检修、限制回路检修。1.3作业项目完成工作依次框架装配检修机构检修避雷器检
3、修机械闭锁检修二次回路检修电气试验传动试验1.4作业项目完成工日作业项目完成工日6个1.5作业项目安排消耗作业项目安排消耗300元。1.6作业项目平安、技术指标平安指标：不发生感电、不发朝气械损害及不发生设备损坏事故。技术指标：运行中发生的缺陷及检修中发觉的缺陷全部消退、修后试验合格率达到100%,各调试数据符合规程规定、设备标记齐全、完整。1.7作业项目文件要求作业过程中执行本标准化检修文件包。作业完成后要移交质量记录。2.检修文件包2.1 施工程序、作业人员责任职责C办理工作票C.结尾工作二）检修人验收入检查人作业组成员技术员班长作业组成员技术员班长作业组成员技术员班长作业组成员技术员班长
4、作业组成员技术员班长作业组成员技术员班长作业组成员技术员分公司专工作业组成员技术员分公司专工2.2 执行标准户内真空断路器的安装验收、检修维护导则DB/T10-1997电业平安工作规程（发电厂和变电所部分）D1.408-912.3材料、备件清单名称规格数量单位酒精1瓶毛刷2寸1把白布1尺砂纸1张2.4施工工具清单名称规格数量单位螺丝刀3寸1把螺丝刀6寸1把尖嘴钳子1把校线器2个万用表(0.5级)1块摇表(100OV)1块钢板尺300mm1个2.5 平安措施、作业危急点及限制措施设备检修.1拆装开关机构时，释能进行，以防止储能弹簧突然弹出伤人。.2做最低分闸电压及合闸接触器起动电压时，先检查好表
5、计及导线绝缘，取电源时应用插件，避开出现感电及短路现象。.3二次回路作业前验电，戴线手套。.4每日开工前工作负责人比照工作票检查现场平安措施。文明施工.1仔细执行电业平安规程的有关规定,办理第一种工作票。.2工作前由工作负责人检查工作票所载平安措施是否完备，值班员所做的平安措施是否符合现场实际条件。.3工作前由工作负责人向工作班成员交待平安措施，使工作班成员对带电设备人人明白，方可工作。.4进入检修现场必需戴好平安帽，穿工作服。.5检修现场应有足够的照明。.6看清设备名称和编号，防止走错位置。.7工作结束后，刚好清扫现场，保持设备整齐。2.6作业内容、工艺要求及标准打算工作2.6.1.1依据检
6、修项目编写材料安排2.6.1.2落实备品备件。.3检修用的工器具到位。.4工具、平安用具的检查、校验。.5合理安排工作人员。.6开工前办理第一种电气检修工作票。工作程序.1框架装配检修.1.1主轴检修(1)卸下分闸弹簧，缓冲器等附件，必要时打开主轴两端轴承，用清洗剂清洗轴承及主轴，待干后，涂以润滑油装回。(2)检查主轴上各拐臂焊接状况，如有开焊或假焊应进行补焊，然后清洗轴孔。G理工作票)(3)用清洗剂清洗滚轮、轴销等附件，并检查有无损坏变形，然后在各转动轴销及轴孔上涂以润滑油。(4)装复绝缘拉杆及轴销，滚轮等附件。.1.2框架及分闸限位器检修检查框架各组件的焊接点是否坚固，安装是否正确坚固，如
7、焊口有开裂或假焊应进行补焊，框架安装不正应重新调整找正。2. 6.2.1.3触头压力弹簧检查检查触头压力弹簧，应无严峻锈蚀及永久性变形其技术参数符合要求。.1.4支持绝缘子检修(1)擦净支持绝缘子表面，检查有无裂纹、破损等缺陷。(2)检查安装螺栓及绝缘子铁部件浇注应坚固不松动。(3)检查各绝缘子间是否横平竖直，绝缘子高度是否一样，否则应加垫片调整。.2机构的检修2.1储能机构检修a分解叵(1)松开减速箱及储能弹簧固定螺丝，卸下储能弹簧，取下传动链条。(2)卸下储能电机。(3)分解减速箱内各传动齿轮。(4)分解储能电机叵危急点：防机械损害。限制措施：拆装储能弹簧前，应先将弹簧能量释放掉，防止储能
8、簧弹出伤人。b清洗检查(1)用清洗剂清洗各零件。(2)检查拆下的各弹簧、链条、齿轮等有无弯曲、变形、磨损等。(3)检查电机定子线圈有无破损，转子有无弯曲，碳刷磨损是否严峻。C装复H3(1)将各齿轮及链条涂以润滑油后，按分解的相反依次装复。(2)电机盘车正常。(3)手动储能敏捷好用。.2.2传动连杆、合闸机构辅件检修a分解(1)拆下合闸线圈引线端子。卸下合闸线圈。(2)拆下各轴销、连板、掣子等零部件。b清扫、检查(1)检查合闸线圈绝缘状况、铁芯运动是否敏捷。(2)清扫检查轴销、连板、掣子等零部件。应无变形、磨损。(3)各转轴及滚轮涂润滑油。c装复(1)按分解相反依次进行装复。(2)装复后用手柄试
9、验几次，检查各部件运动状况。(3)接引线前测合闸线圈的绝缘电阻。2.6.2.2.3分闸电磁铁检修a分解(1)松开分闸电磁铁定位螺丝，抽出分闸铁芯。(2)拆下分闸线圈引线端子，取出分闸线圈。b清扫、检查(1)检查线圈及引线绝缘状况，并测量直流电阻。(2)检查动铁芯顶杆是否弯曲，有无变形。C装复(1)按分解相反依次进行装复(2)动铁芯顶杆长度相宜，用手动试验应能牢靠跳闸。(3)检查铁芯动作是否敏捷。(4)接引线前测量分闸线圈绝缘电阻。2.6.2.2,4协助开关检修(1)用毛刷清扫浮土，打开协助开关盖板检查动静触点的完好状况及切换牢靠性，如有触点严峻烧伤时，应修理或更换。(2)检查轴销、连杆是否完好
10、。2.6.2.3避雷器检修2.6.2.3.1避雷器应无裂纹。2.6.2.3.2避雷器引线应坚固无断裂现象。2.6.2.3.3避雷器接地线应坚固无断裂现象。2.6.2.4机械闭锁检修2.6.2.4.1机械闭锁应完好，无开焊。2.6.2.4.2机械闭锁不复位时,检查开关是否能合上闸。2.6.2.4.3机械闭锁动作应敏捷。2.6.2.5电流互感器检修2.6.2.5.1电流互感器外观检查清扫检查电流互感器表面是否清洁，有无裂纹。2.6.2.5,2触头检查检查触头是否松动、有无烧伤、如有烧伤可用细锋和砂纸磨好，并用酒精洗净。2.6.2.5.3电流互感器本体检修检查本体是否松动，螺丝是否齐全。2. 6.2
11、.6调整测量叵I3. 6.2.6.1机构调整。.6.2触头开距。.6.3触头行程。.6.4分、合闸最低动作电压。口工.6.5分、合闸线圈绝缘电阻、直流电阻。IS21危急点：1、感电。2、损伤仪器仪表。限制措施：1、做最低分闸电压及合闸接触器起动返回电压时，先检查好表计及导线绝缘，取电源时应用与开关柜内静插件配套的动插件，避开出现感电及短路现象。2、做最低分闸电压及合闸接触器起动返回电压时，应戴好线手套。3、做高压试验时应做好围栏，并设专人进行看管，防止外人进入而压区，发生感电现象。4、做试验前仔细检查试验仪器仪表的接线状况，使之正确无误，防止因接错线而造成的仪器仪表损坏或人身感电事故。2.6.
12、2.7限制回路检修2.6.2.7.1端子排的检修(1)清扫检查端子排是否清洁无破损。(2)端子排连接片检查有无开路。(3)接线端头标记是否清楚、正确、齐全。(4)测量端子排绝缘。(5)检查端子之间短路是否用短路片连接，接触是否良好。(6)检查每个端子接线状况，是否超过两个线头。2.6.2.7.2配线检修(1)清扫检查配线是否整齐，标记是否齐全，有无掉线，是否受机械力。(2)校核盘内配线是否符合图纸要求。2.6.2.7.3限制按钮、把手检修(1)清扫操作按钮、把手，检查标记是否清楚。(2)操作按钮、把手动作状况检查，自复位是否良好，接点接触是否牢靠。2.6.2.7.4校验比照图纸对回路进行全面检
