1、一、编制依据3二、工程概况3三、塔吊安装平安技术措施33.1缸打算33.2塔吊型号选择43.3作业人员组织53.4机械设备的配备53.5塔吊安装前平安检查验收53. 6固定基础处理6四、塔吊安装64.1塔吊安装依次64. 2塔吊安装工艺64. 3塔机的附着9五、塔吊投入运用前的工作104.1 部位检查104.2 安装后调试11六、安装及顶升过程平安技术措施11.C.127.1塔吊拆ff127.2塔吊拆除留意事项12八、塔吊运用、修理、保养技术措施13九、平安操作规程13十、塔吊安装拆卸专项施工应急预案1410.1现场应急救援机构及责任1410.2加强平安生产、预防平安事故发生的措施1510.3

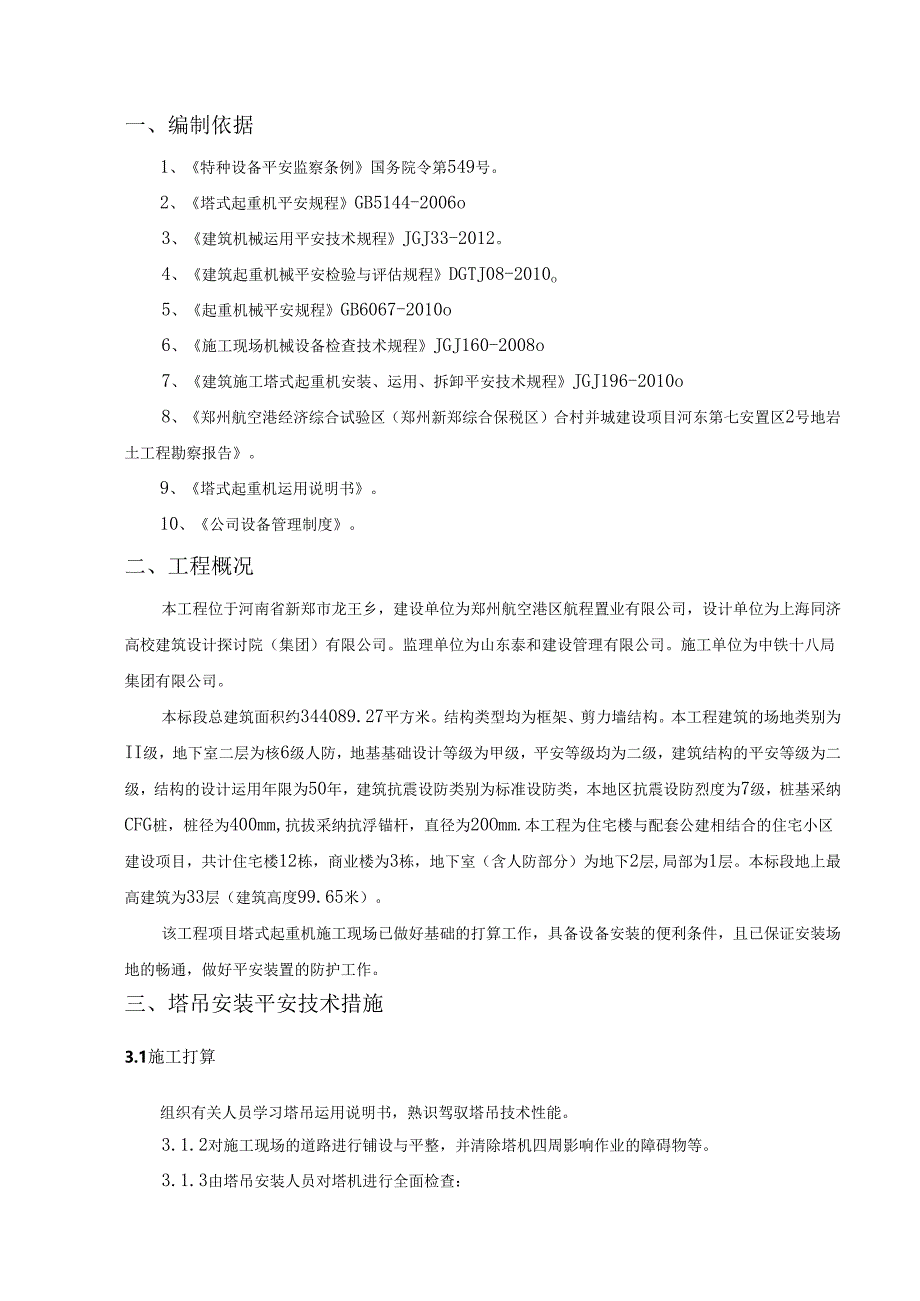

2、重大平安事故应急处置基本程序151.1 4现场应急处置措施1610.5 应急救援联络方式1810.6 应急物资与装备保障18十一、附图1911.1 塔吊平面布置图1911.2 塔吊基础图19一、编制依据1、特种设备平安监察条例国务院令第549号。2、塔式起重机平安规程GB5144-2006o3、建筑机械运用平安技术规程JGJ33-2012。4、建筑起重机械平安检验与评估规程DGTJ08-2010o5、起重机械平安规程GB6067-2010o6、施工现场机械设备检查技术规程JGJ160-2008o7、建筑施工塔式起重机安装、运用、拆卸平安技术规程JGJ196-2010o8、郑州航空港经济综合试验
3、区（郑州新郑综合保税区）合村并城建设项目河东第七安置区2号地岩土工程勘察报告。9、塔式起重机运用说明书。10、公司设备管理制度。二、工程概况本工程位于河南省新郑市龙王乡，建设单位为郑州航空港区航程置业有限公司，设计单位为上海同济高校建筑设计探讨院（集团）有限公司。监理单位为山东泰和建设管理有限公司。施工单位为中铁十八局集团有限公司。本标段总建筑面积约344089.27平方米。结构类型均为框架、剪力墙结构。本工程建筑的场地类别为II级，地下室二层为核6级人防，地基基础设计等级为甲级，平安等级均为二级，建筑结构的平安等级为二级，结构的设计运用年限为50年，建筑抗震设防类别为标准设防类，本地区抗震设
4、防烈度为7级，桩基采纳CFG桩，桩径为400mm,抗拔采纳抗浮锚杆，直径为20Omm.本工程为住宅楼与配套公建相结合的住宅小区建设项目，共计住宅楼12栋，商业楼为3栋，地下室（含人防部分）为地下2层,局部为1层。本标段地上最高建筑为33层（建筑高度99.65米）。该工程项目塔式起重机施工现场已做好基础的打算工作，具备设备安装的便利条件，且已保证安装场地的畅通，做好平安装置的防护工作。三、塔吊安装平安技术措施3.1施工打算组织有关人员学习塔吊运用说明书，熟识驾驭塔吊技术性能。3.1.2对施工现场的道路进行铺设与平整，并清除塔机四周影响作业的障碍物等。3.1.3由塔吊安装人员对塔机进行全面检查：(

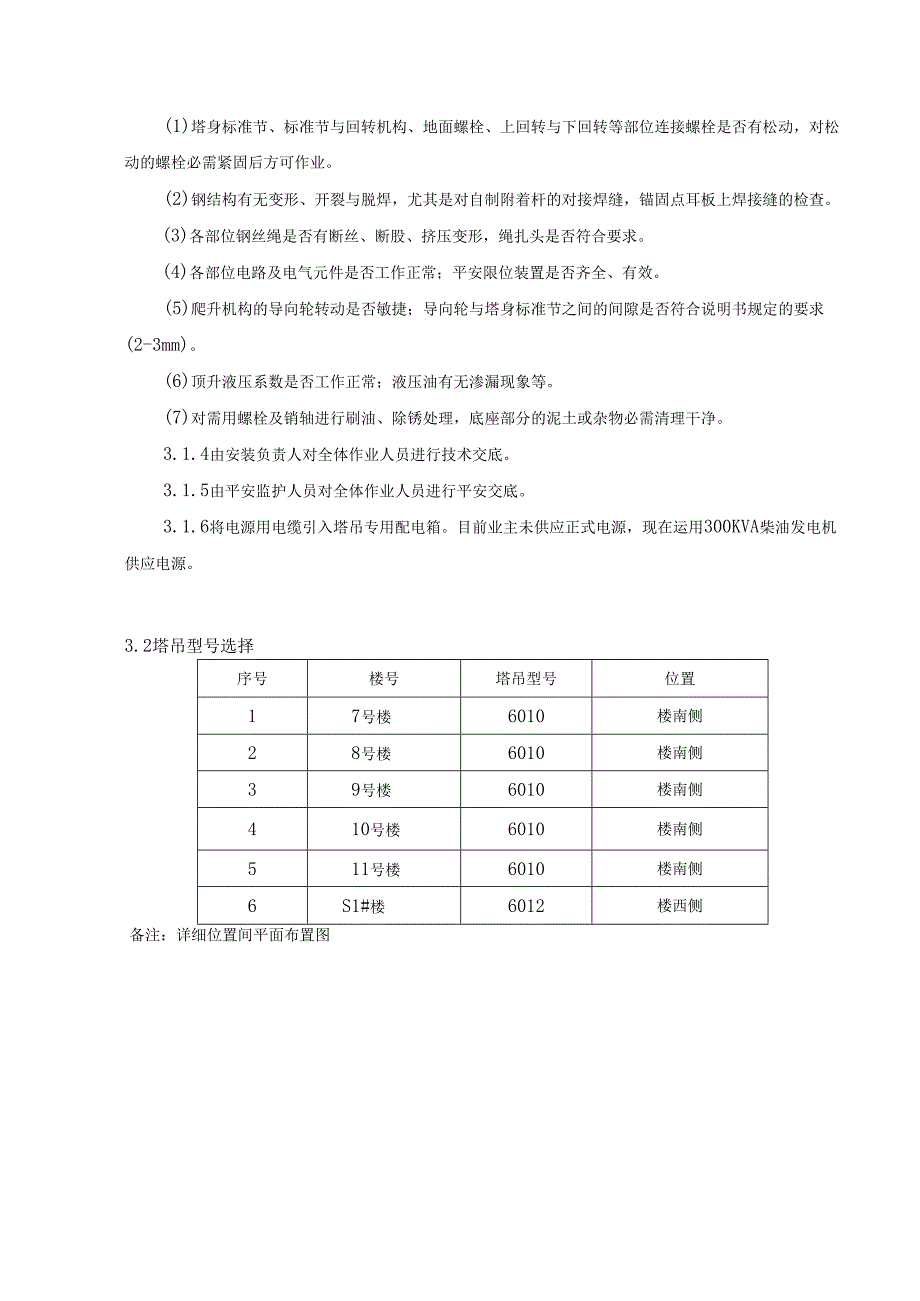

5、1)塔身标准节、标准节与回转机构、地面螺栓、上回转与下回转等部位连接螺栓是否有松动，对松动的螺栓必需紧固后方可作业。(2)钢结构有无变形、开裂与脱焊，尤其是对自制附着杆的对接焊缝，锚固点耳板上焊接缝的检查。(3)各部位钢丝绳是否有断丝、断股、挤压变形，绳扎头是否符合要求。(4)各部位电路及电气元件是否工作正常；平安限位装置是否齐全、有效。(5)爬升机构的导向轮转动是否敏捷；导向轮与塔身标准节之间的间隙是否符合说明书规定的要求(2-3mm)。(6)顶升液压系数是否工作正常；液压油有无渗漏现象等。(7)对需用螺栓及销轴进行刷油、除锈处理，底座部分的泥土或杂物必需清理干净。3.1.4由安装负责人对全
6、体作业人员进行技术交底。3.1.5由平安监护人员对全体作业人员进行平安交底。3.1.6将电源用电缆引入塔吊专用配电箱。目前业主未供应正式电源，现在运用300KVA柴油发电机供应电源。3.2塔吊型号选择序号楼号塔吊型号位置17号楼6010楼南侧28号楼6010楼南侧39号楼6010楼南侧410号楼6010楼南侧511号楼6010楼南侧6S1#楼6012楼西侧备注：详细位置间平面布置图33作业人员组织技术负责人：姜涛平安监护：徐清技术交底：王小驹平安交底：刘涛信号工：尹纪伟电工：杨勇作业人员：陆星、崔荣昌、姜海彬、王云奇、尹纪伟、曹长武3.4机械设备的配备依据该塔机说明书供应的有关数据，本次作业所
7、需配备的机械详细状况如下:序号名称规格数量备注1汽车式起重机50T2台2起重钢丝绳164根3卸扣24、1510个、8个4手锤2.5Kg8把5大锤8Kg4把6活动扳手12寸活动扳手8把7标准节螺丝扳手专用8把8常用小型工具、枕木、棕绳、绳扣等各2套3.5塔吊安装前平安检查验收3.5.1塔吊基础检查：检查塔基佐试压报告，待砂达到设计强度后方可进行组织塔吊安装。佐塔基的上表面水平误差不大于0.5mm。碎塔基应高于自然地面150mm,并有良好的排水措施，严禁塔基积水。3.5.2对塔吊自身的各个部件，结构焊缝、螺栓、销轴、导向轮、钢丝绳、吊钩、吊具及起重顶升液压爬升系统、电气设备等进行细致的检查，发觉问
8、题刚好解决。3.53检查塔吊开关箱及供电线路，保证作业时平安供电。检查安装运用机具的技术性能是否良好，检查安装运用的平安防护用品是否符合要求，发觉问题马上解决，保证安装过程中安装运用的机具设备及平安防护用品的运用平安。3.5.4塔吊在安装过程中必需保持现场清洁有序，以免防碍作业影响平安。设置作业区警戒线，并设专人负责警戒，防止以塔吊安装无关的人进入塔吊安装现场。3.5,5塔吊安装必需在白天进行，并应避开阴雨、大风、大雾天气，如在作业时突然发生天气变更要停止作业。3.5.6参与塔吊安装拆除人员，必需经劳动部门特地培训，经考试合格后持证上岗。参与塔吊安拆人员必需戴好平安帽，高空作业人员要系好平安带
9、，穿好防滑鞋和工作服,作业时要统一指挥，动作协调，防止意外事故发生。3.5.7塔吊作业防碰撞措施。塔与塔之间的最小架设距离应保证处于低位的塔吊臂端部与另一台塔吊的塔身之间最少距离不低于2米,处于高位的塔吊（吊钩升至最高点）,与低位的塔吊之间，在任何状况下其垂直方向的间距不小于2米。3.6固定基础处理3.6.1了解现场布局和土质状况，清理障碍物。由塔机运用单位负责现场施工。3. 6.2依据建筑物的布局确定基础的铺设位置，按塔吊基础图上所规定的技术要求进行基础设置。由塔机运用单位负责现场施工。4. 6.3塔机运用单位进行基础钢筋施工时，安装单位协作进行塔机支腿的安装。四、塔吊安装4.1 塔吊安装依
10、次Sltt-7#-8-10#11#9#楼依据土方开挖状况，现场按以上主线进行安装，确保不影响后续工序的施工。4.2 塔吊安装工艺4.2.1 塔吊安装程序：固定塔吊基础一安装塔吊标准节至40.5米一吊装塔帽转台和驾驶室一吊装平衡臂一先吊装一块配重块一吊装起重臂及撑架系统（包括小车牵引机构和小车）一吊装剩余两块配重块穿绕有关绳索系统一检查整机的机械部件,结构连接部件、电气部件等一调整好各平安爱护装置一进行试车。5. 2.2塔吊安装工艺标准要求（1）塔吊必需做好接地爱护，防止雷击（采纳不小于IOnlin2多股铜线用焊接的方法连接），接地电阻值不大于4欧姆。（2）塔吊安装完成后，在无荷载的状况下，塔身
11、与地面的垂直度偏差值不得超过3/1000o（3）塔吊各部件的连接螺栓、销轴预紧力应符合要求。液压系统、平安阀的数值,电器系统爱护装置的调整值及其它机构部件的调整值，均应符合要求。（4）力矩限制器的综合误差不大于其额定值的8%,超过额定值时，力矩限制器，应切断吊钩上升和幅度增大方向的电源，担机构可做下降和减小幅度方向的运动。（5）超高限制器：当吊钩架上上升度距定滑轮不小于1米时，超高限制器应能切断吊钩上升方向的电源。（6）变幅限制器：当小车行驶至吊臂端部0.5米处时，应能切断小车运行方向的电源。（7）塔吊安装完成检查无误后，必需进行空载、静载、动载试验，其静载试验吊重为额定荷载的125%,动载吊
12、重试验吊重为额定荷载的110%,经试验合格后方能交付运用。（8）其它未尽事宜，按建筑施工平安检查标准（JGJ59-20U）和塔吊运用说明书要求执行。4. 2.3塔吊标准节的安装方法及依次（D顶升的打算1）按液压泵站要求给其油箱加油。2）清理好各个标准节，在标准节连接套内涂上黄油，将待顶升加高用的标准节在顶升位置时的起重臂下排成一排，这样能使塔节在整个顶升加节过程中不用回转机构，能使顶升加节过程所用时间最短。3）放松电缆长度略大于总的顶上升度，并紧固好电缆。4）将起重臂旋转于爬升架前方，平衡臂处于爬升架的后方（顶升油缸正好位置于平衡臂下方）。5）在引进平台上打算好引进滚轮，爬升架平台上打算好塔身
13、高强度螺栓。（2）顶升前塔机的配平1）吊起一节标准或其它重物调整小车至约20米（只是一个近似值或参考值，作业时必需依据实际状况进行调整）位置处。然后拆除下支座四个支腿与标准节的连接螺栓。2）将液压顶升系统操纵杆推至“顶升”方向，使爬升架顶升至下支座支腿刚刚脱离塔身的主弦杆的位置。3）通过检验下支座支腿与塔身主弦杆是否在一条垂直线上，并视察爬升架8个导轮与塔身主弦杆间隙是否基本相同来检查塔机是否平衡。略微调整载重小车的配平位置，直至平衡。使得塔机上部重心落在顶升油缸梁的位置上。4）记录下载重小车的配平位置。（但要留意该位置起重臂长度不同而变更。尤其是同一部塔机或同一型号塔机因施工须要而起重臂长度
14、变短）。5）操纵液压系统使爬升架下降，连接好下支座和塔身节间的连接螺栓。（3）顶升作业1）将一节标准节吊至顶升爬升架引进横梁的正上方，在标准节下端装上四只引进滚轮，缓慢落下吊钩，使装在标准节上引进滚轮比较合适地落在引进横梁上，然后摘下吊钩。2）再吊一节标准节，将载重小车开至顶升平衡位置。3）运用回转机构上的回转制动器，将塔机上部机构处于制动状态。4）卸下塔身顶部与下支座连接的8个M30高强度螺栓。5）开动液压顶升系统，使油缸活塞杆伸出，将顶升横梁两端的销轴放入距顶升横梁最近的标准节踏步的圆弧槽内并顶紧（要设专人负责视察顶升横梁两端销轴都必需放在踏步圆弧槽内），确认无误后接着顶升，将爬升架及其以上部分顶起1050mm时停止，检查升顶横梁等爬升架传力部件是否有异响、变形，油缸活塞杆是否有自动回缩等异样现象，确认正常后，接着顶升；顶起略超过半个标准节高度并使爬升架上的活动爬爪滑过一对踏步并自动复位后，停止顶升，并回缩油缸，使活动爬爪搁在顶升横梁所顶踏步的上一对踏步上。确认两个活动爬爪全部精确地压在踏步顶端并承受住爬升架及其以上部分的重量，且无局部变形、异响等异样状况后，将油缸活塞全部缩回，提起顶升横梁，重新使顶升横梁顶在
