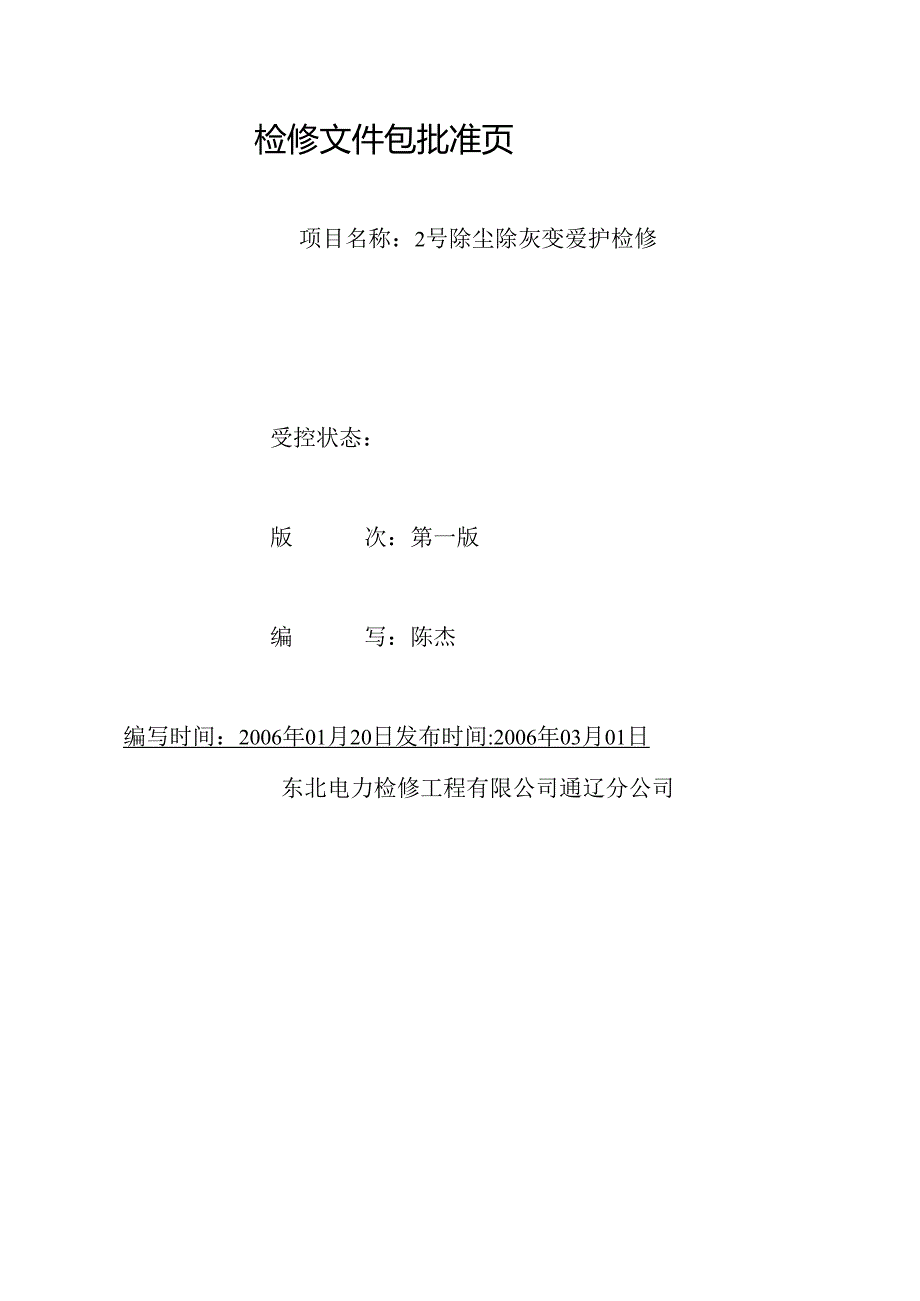

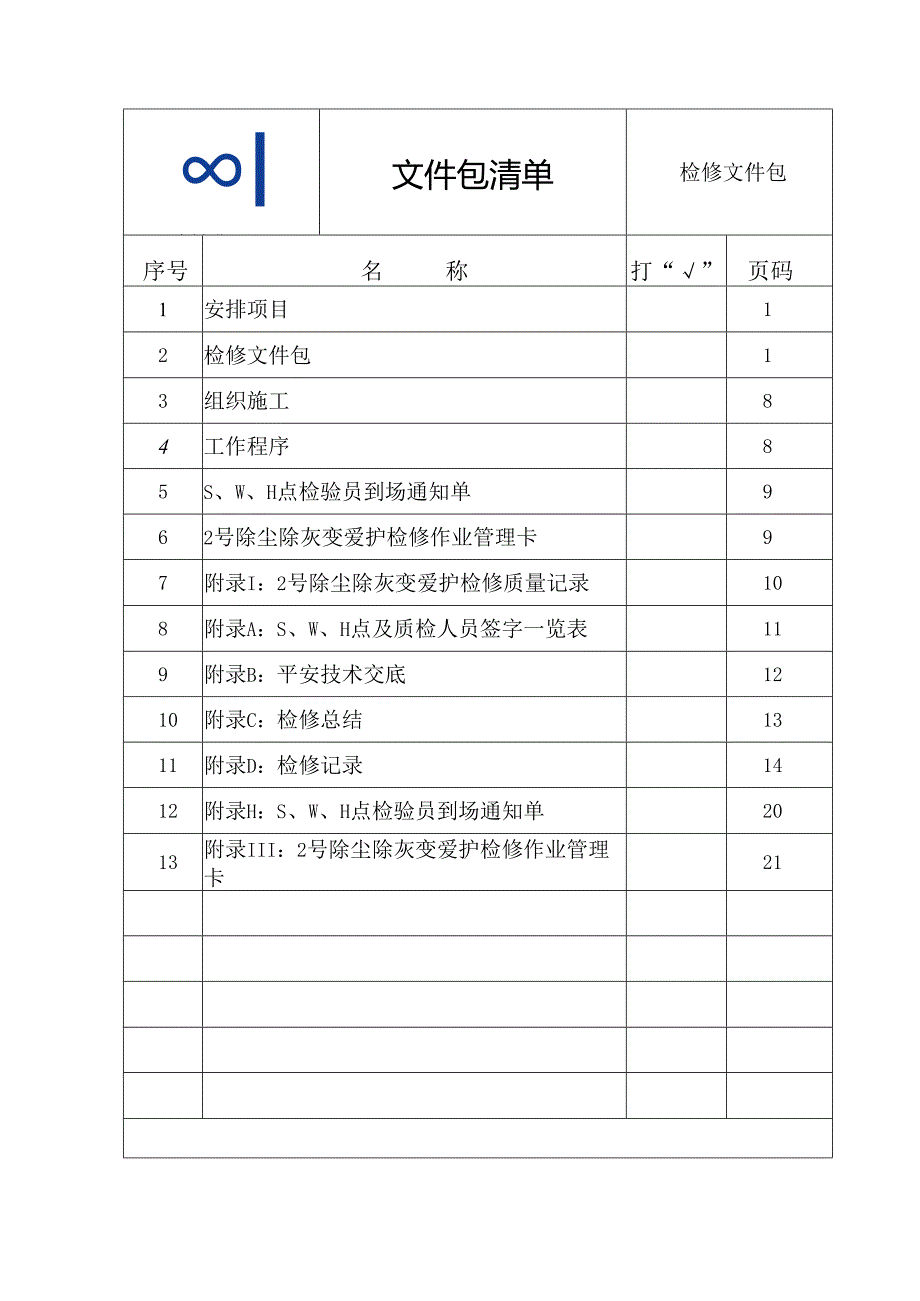

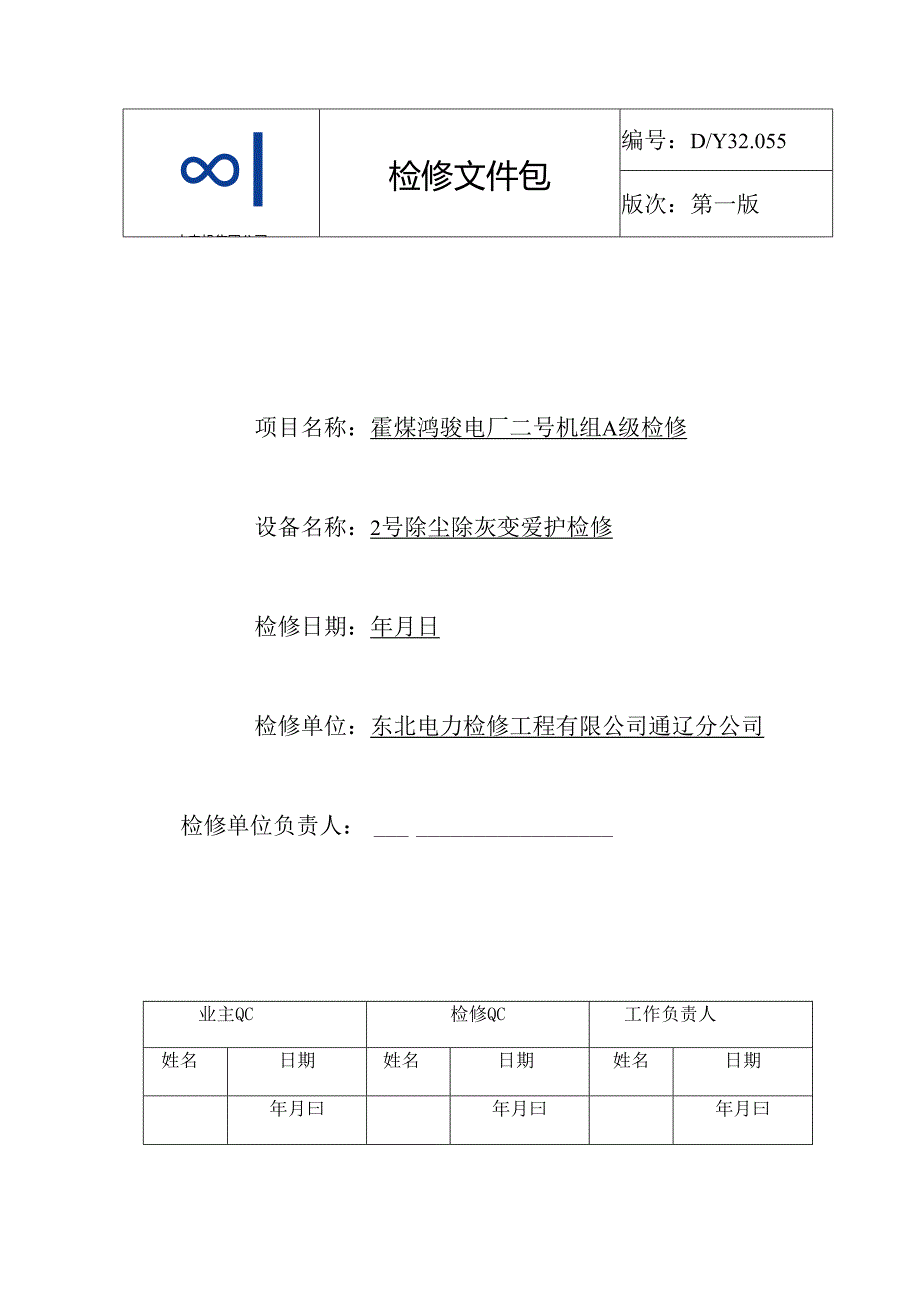

1、l中电投集团公司检修文件包编号：D/Y32.055版次：第一版项目名称：霍煤鸿骏电厂二号机组A级检修设备名称：2号除尘除灰变爱护检修检修日期：年月日检修单位：东北电力检修工程有限公司通辽分公司检修单位负责人：业主QC检修QC工作负责人姓名日期姓名日期姓名日期年月曰年月曰年月曰检修文件包批准页项目名称：2号除尘除灰变爱护检修批准：复审：审核：初审：受控状态：版次：第一版编写：陈杰编写时间：2006年01月20日发布时间:2006年03月01日东北电力检修工程有限公司通辽分公司l中电投集团公司文件包清单检修文件包序号名称打“”页码1安排项目12检修文件包13组织施工84工作程序85S、W、H点检验
2、员到场通知单962号除尘除灰变爱护检修作业管理卡97附录I：2号除尘除灰变爱护检修质量记录108附录A：S、W、H点及质检人员签字一览表119附录B：平安技术交底1210附录C：检修总结1311附录D：检修记录1412附录H：S、W、H点检验员到场通知单2013附录III：2号除尘除灰变爱护检修作业管理卡211.安排项目1.l作业项目内容2号除尘除灰变爱护检修1.2作业项目概况2号除尘除灰变爱护检修，包括电流互感器试验、二次回路检修、继电器及爱护装置调试、直流回路传动。3作业项目完成工作依次电流互感器装置试验二次回路通流试验传动试验1.5作业项目费用消耗2.2执行标准检修人验收人检查人作业组成
3、员技术员班长作业组成员技术员班长作业组成员技术员班长作业组成员技术员班长作业组成员技术员班长作业项目安排费用100元。1.6作业项目平安、技术指标1.6.1平安指标1.6.1.1检修中不发生误入带电间隔感电、误整定、交叉作业损害。1.6.1.2微机型爱护试验时不发生插件损坏。1.6.1.3检修中不发生误调试、误整定和仪器仪表损坏。1.6.2技术指标1. 6.2.1运行中发生的缺陷及修中发觉的缺陷全部消退。2. 6.2.2修后试验合格率100%,各调试数据符合规程规定。1.6.3.3设备标记齐全、完整。1.7作业项目文件要求作业过程中执行本检修文件包。作业完成后要移交质量记录。2检修文件包2.1
4、 施工程序、作业人员责任职责QGTF01-01.04-1999检修文件包编写规定GB50171-92电气装置安装工程盘、柜及二次回路结线施工及验收规范继电器检验条例(87)水电电生字第108号继电爱护及电网平安自动装置检验条例(87)电生供字第254号继电爱护及电网平安自动装置现场工作保安规定(63)东电调继字2223电力系统继电爱护及自动装置一般性检验规程2.3材料、备件清单名称规格数量单位继电器DZ-32B/220V1块爱护装置DVP-623B1台备自投装置MFC203111台毛刷2寸尼龙扎带100毫米500个护头KT2-620个酒精1/2瓶绸布0.1平方米2.4施工工器具、平安工器具清单
5、序号工器具名称数量序号工器具名称数量1试验台1台9长杆螺丝刀1把2伏安特性仪1台10单相调压器1台3数字型万用表1块11搬子(6寸)1把4刀闸板1个12尖嘴钳子1个5试验线1包13扒线钳子1个6电烙铁1把142.5 平安措施、作业危急点及限制措施2. 5.1设备检修2. 5.1.1细致核对设备标记，确认无误。3. 5.1.2试验经其次人检查，以免造成试验设备损坏或爱护误整定。3.5 1.3加压前先核对表计或仪器的档位，表线的插孔等应正确，用来测量电压时不要在电流或电阻档位。3.6 1.4复原措施或接线时要比照记录进行，要细致核对线的标号、所做的标记，复原后要经其次人复查确认无误。3.7 1.5
6、每日开工前工作负责人比照工作票检查现场平安措施。二次回路作业前验电，戴线手套。2.5.2文明施工2.5.2.1细致执行电业平安规程的有关规定,办理第一种工作票。2.5.2.2工作前由工作负责人检查工作票所载平安措施是否完备，值班员所做的平安措施是否符合现场实际条件。2.5.2.3工作前由工作负责人向工作班成员交待平安措施，使工作班成员对带电部位清晰，方可工作。2.5.2.4进入检修现场必需戴好平安帽，穿工作服。2.5.2.5看清设备名称和编号，防止走错位置。2.5.2.6工作结束后，刚好清扫现场，保持设备整齐。2.6作业内容、工艺要求及标准2.6.1 打算工作2.6.1.1依据检修项目编写材料
7、安排2.6.1.2落实备品备件。2.6.1.3检修用的工器具齐全。2. 6.1.4工具、平安用具的检查、校验。2.6. 1.5打算好必要的图纸、资料和试验用合格的仪器、仪表、定值通知单及上次的试验记录。2.6.1.6工作人员分工明确，并熟识图纸与检验规程等有关资料。2. 6.1.7开工前办理第一种电气检修工作票。2.6. 1.8设置平安措施，填措施票。2.6.2工作程序2. 6.2.1电流互感器试验叵3. 6.2.1.1绝缘检查电流互感器拆下电流互感器二次线并作好标记。用100Ov摇表测量电流互感器一次绕组对二次绕组的绝缘电阻值，并做好记录。4. 6.2.1.2电流互感器极性校核测试互感器各绕
8、组间的极性关系，核对铭牌上的极性标示是否正确，检查互感器各绕组的连接方式及极性关系是否与设计符合，相别标示是否正确。（2）全部线圈端子上的标记，如有不清晰或剥落，应用耐久色漆重新标记清晰。5. 6.2.1.3电流互感器伏安特性试验园做伏安特性试验前，应将铁芯的残磁减至最小。其方法上渐渐将二次线圈的电流减至零，再将试验电源切断。电流互感器由零点连续测至饱和点，将所测得的特性曲线与上次记录相比较。测完后，应留意退除铁芯内的残磁，记录所运用的仪表的型式。标准：*特性曲线一类的检验结果与制造厂供应的典型曲线比较，横、纵坐标值相差不应大于10%。*在二次侧接线柱通入电流，测U2=f（I2）的励磁特性曲线
9、，一般测到饱和。困危急点及限制措施：危急点：电源接地短路限制措施：检查电流互感器接地线拆除良好。2.6.2.1.4变比试验自电流互感器一次侧通入大电流，测量二次电流，检查变比正确性。标准：全部互感器的变比的测量值与标准值相差应小于5%。2.6.2.2拆下继电器拆下继电器，并作好记录。2.9.2.3继电器及爱护装置调试函一般性检验标准：.a外部检查。1）继电器内、外部应无灰尘且结构完整。2）外壳与底座接合应紧密，防尘密封应良好，安装要端正。3）继电器端子接线应坚固牢靠。b内部及机械部分检查1）检查轴的纵向和横向活动范围，纵向活动范围应在0.150.2亳米内。2）整定旋钮与整定板孔接触良好，整定把
10、手应牢靠地固定在整定位置上.3）检查各触点的固定和清洁状况，熏黑处用软木条揩净，烧焦处用细油石磨光，再用绸布或鹿皮擦净，禁用砂纸，铿刀和其它粗糙工具打磨触点。4）常开触点间隙要合适，闭合后要有足够的压力，即接触后要有明显的共同行程。常闭触点的接触应紧密牢靠且有足够的压力，动作断开后要合适，动、静触点头的中心对称，或动、静触点相遇角要合适。5）继电器底座上的接线螺丝钉压接应紧密牢靠，特殊留意相邻端子的接线鼻子之间要有肯定的距离，以免相碰。6）部件的安装应完好，螺丝应拧紧，焊接头应牢靠，发觉有虚焊或脱焊时应重新焊好。c绝缘检查单个继电器在新安装或经过解体后，应用100Ov摇表测量其绝缘电阻。标准：
11、1）全部端子对底座和磁导体的绝缘电阻应不小于50MQ。2）各线圈对触点及各触点间的绝缘电阻应不小于50Mo3）各线圈间的绝缘电阻应不小于IOMQOd耐压试验标准：新安装的继电器经过解体检修后，一般应进行100OV历时1分钟的工频沟通耐压试验，所加电压可跟据各继电器的技术数据而定，无耐压试验设备时，且其绝缘电阻大于IOMQ时，允许用2500伏摇表测定绝缘电阻的方法来代替。2. 6.2.3.1中间继电器的检验a一般性检验b触点工作牢靠性的检查细致视察继电器触点的动作状况，发觉有抖动、接触不良等现象要刚好处理，触点应接触在中心位置，同一触片的两个分触头应同时接触和同时离开。c线圈直流电阻的检查用万用
12、表测量继电器线圈的直流电阻，并做记录。标准：继电器线圈的直流电阻实测值与制造厂规定值的误差不应大于10%。d继电器动作值、返回值和保持值的检查继电器的动作电压、继电器的返回电压要符合标准要求，作好记录。标准：1）继电器的动作电压不应大于额定电压的70%,动作电流不应大于其额定电流。出口中间继电器动作电压应为其额定电压的50%70%。继电器的返回电压（电流）不应小于其额定电压（电流）的5%02）具有保持线圈的继电器，保持电流不应大于其额定值的80%,保持电压不应大于其额定电压的65%,线圈极性应与制造厂所标极性一样。2. 6.2.3.2DVP-623B装置调试a外观检查标准：1）插件板无开焊、虚
13、焊部位。2）芯片固定坚固。3）各元器件清洁整齐完好无损，整个回路干净无灰尘。b装置调试1）定值输入按面板按键输入定值。标准：按“移位/监视”键检查定值是否正确输入。2）定值校验（1）速断定值校验分别在A、C相通入电流检验速断定值。标准：视察面板速断指示灯，电流刚好达动作值时灯亮。（2）过流定值校验将过流淌作时间整定为最小，分别在A、C相通入电流检验过流定值。然后将过流淌作时间调回原定值，通入1.l倍动作电流值，检查动作时间。标准：*将过流淌作时间整定为最小，视察面板过流指示灯，电流刚好达动作值时灯亮。*通入1.l倍动作电流值，经整定时间后面板过流指示灯亮。（3）低压侧零序定值校验将低压侧零序动
14、作时间整定为最小，将动作曲线特性调为定时限，此时在A相或C相通入2A电流且通入低压侧电流达低压侧零序定值时，面板低压侧零序指示灯亮。将低压侧零序动作时间整定回原定值，将动作曲线特性调为反时限，通入动作电流检查动作时间。标准：通入电流达低压侧零序定值经整定时限后，面板高压侧零序指示灯亮。3. 6.2.3.3备自投装置调试a外观检查标准：1）插件板无开焊、虚焊部位。2）芯片固定坚固。3）各元器件清洁整齐完好无损，整个回路干净无灰尘。b装置调试1）定值输入按面板按键输入定值。标准：用按键检查定值是否正确输入。2）定值校验工作电源失压启动值校验工作电源残压值校验备用电源电压监视值校验3）高跳试验短接高压侧开关闭接点输入端子，同时将三相电压降至工作电源残压值UI以下，应来“高跳”“跳工作”“备用投入”“备自投动作”“装
