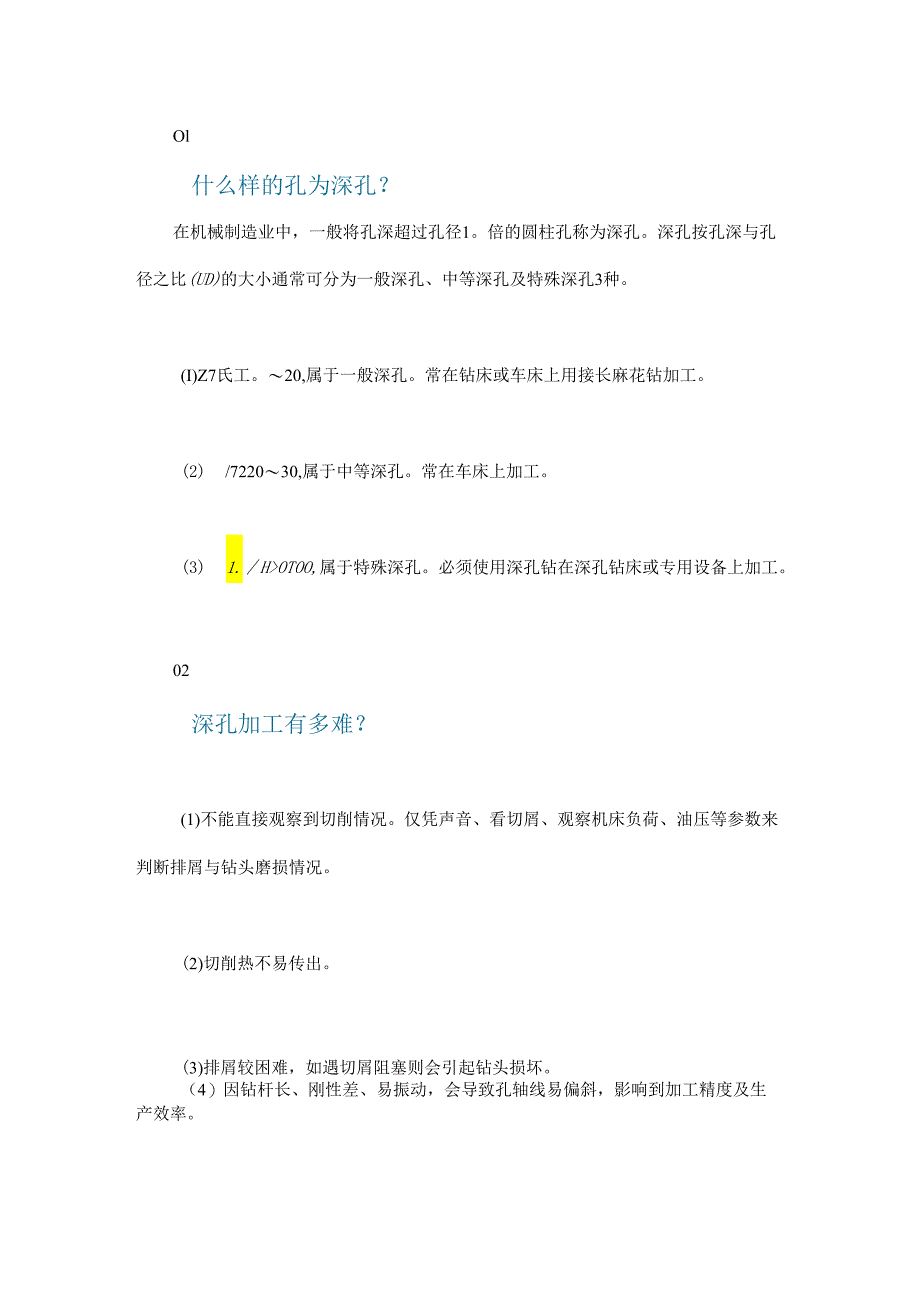

1、Ol什么样的孔为深孔？在机械制造业中，一般将孔深超过孔径1。倍的圆柱孔称为深孔。深孔按孔深与孔径之比(UD)的大小通常可分为一般深孔、中等深孔及特殊深孔3种。(I)Z7氏工。20,属于一般深孔。常在钻床或车床上用接长麻花钻加工。(2) /722030,属于中等深孔。常在车床上加工。(3) 1.HOTOO,属于特殊深孔。必须使用深孔钻在深孔钻床或专用设备上加工。02深孔加工有多难？(1)不能直接观察到切削情况。仅凭声音、看切屑、观察机床负荷、油压等参数来判断排屑与钻头磨损情况。(2)切削热不易传出。(3)排屑较困难，如遇切屑阻塞则会引起钻头损坏。（4）因钻杆长、刚性差、易振动，会导致孔轴线易偏斜

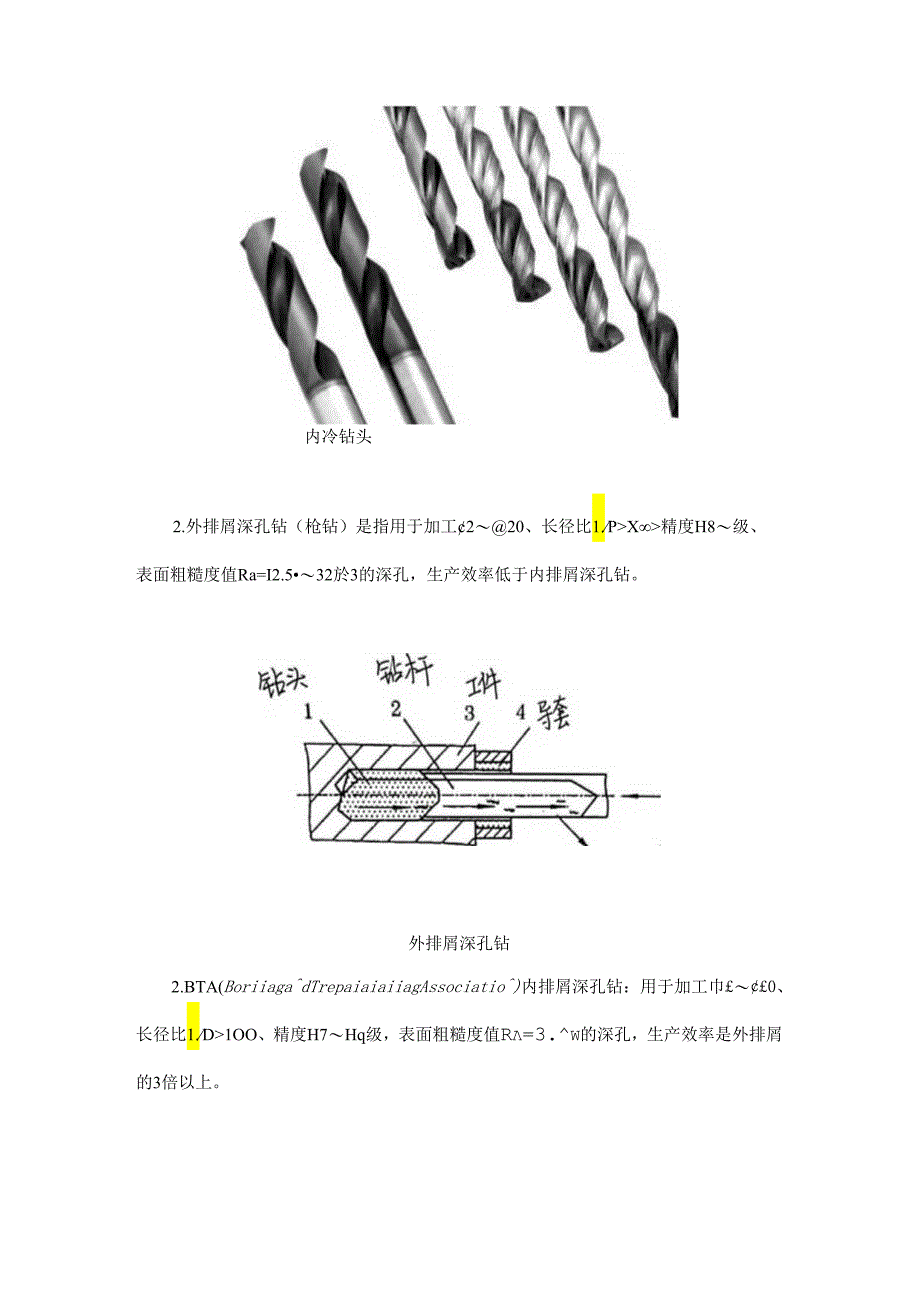

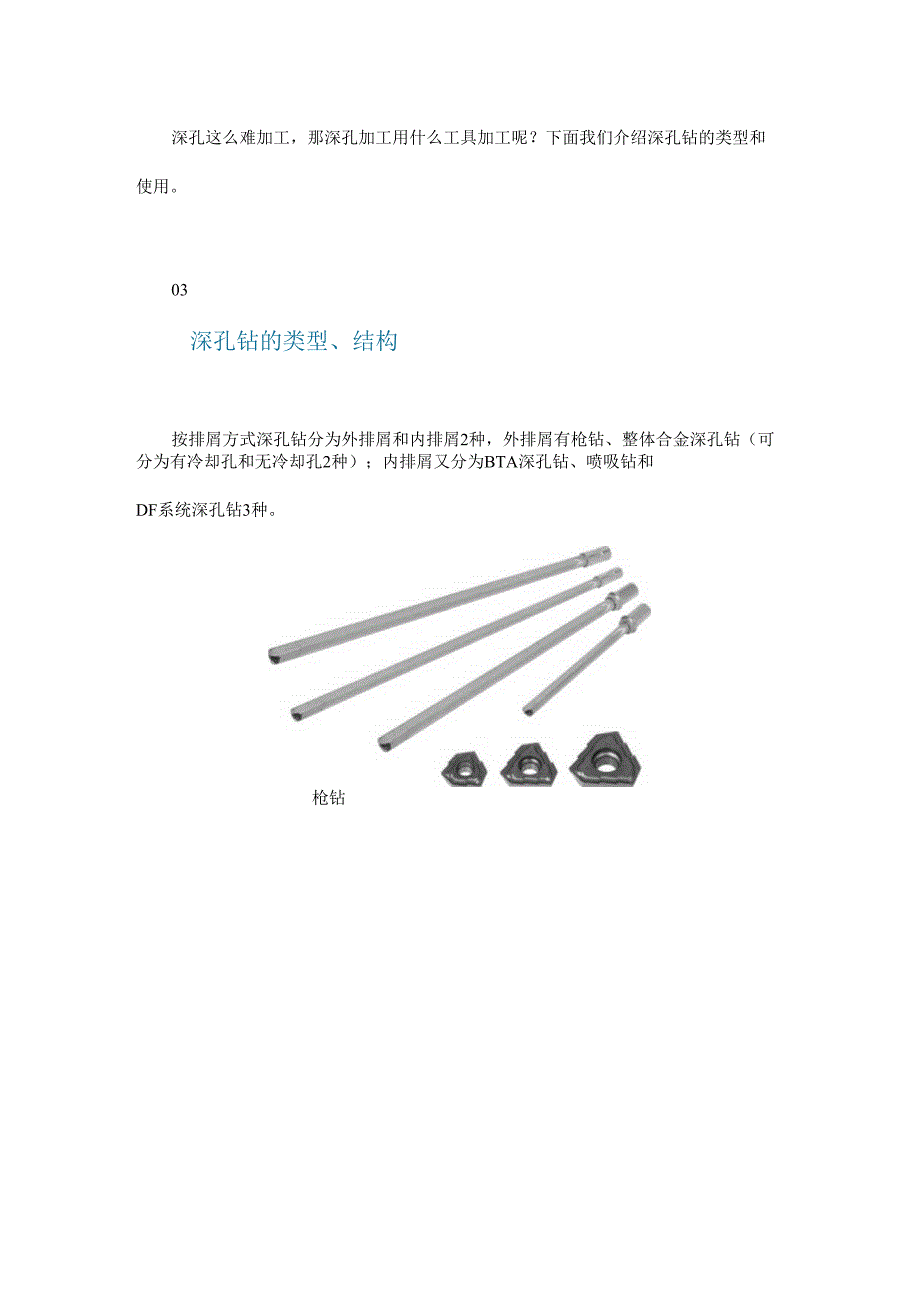

2、，影响到加工精度及生产效率。深孔这么难加工，那深孔加工用什么工具加工呢？下面我们介绍深孔钻的类型和使用。03深孔钻的类型、结构按排屑方式深孔钻分为外排屑和内排屑2种，外排屑有枪钻、整体合金深孔钻（可分为有冷却孔和无冷却孔2种）；内排屑又分为BTA深孔钻、喷吸钻和DF系统深孔钻3种。枪钻内冷钻头2.外排屑深孔钻（枪钻）是指用于加工220、长径比1.PX精度H8级、表面粗糙度值Ra=I2.532於3的深孔，生产效率低于内排屑深孔钻。外排屑深孔钻2.BTA(BoriiagadTrepaiaiaiiagAssociatio)内排屑深孔钻：用于加工巾0、长径比1.D1OO、精度H7Hq级，表面粗糙度值R
3、=3.w的深孔，生产效率是外排屑的3倍以上。BTA内排屑深孔钻3 .喷吸钻：用于加工巾卫64603、切削液压力较低的场合，其他性能同内排屑深孔钻。喷吸钻4 .DF系统深孔钻，或称单管喷射钻，DF为英文DoubleFeedeK的缩写,原意是双进油装置。DF系统深孔钻是七十年代中期由日本冶金股份有限公司首先研制而成的一种孔加工刀具。它是在普通喷射钻的基础上发展而成，将普通BTA内排屑深孔钻推出切屑与喷射钻吸出切屑的方法相结合的一种加工系统。因其一个钻杆由切削液支托，振动减少，排屑空间较大，加工效率高、精度好，可用于高精度深孔加工；生产效率是枪钻的36倍，比BTA内排屑钻高3倍。1269DF系统深孔钻只有掌握了深孔的概念，深孔加工难点，深孔钻的类型、结构及使用范围,才能更好提高深孔加工效率。
