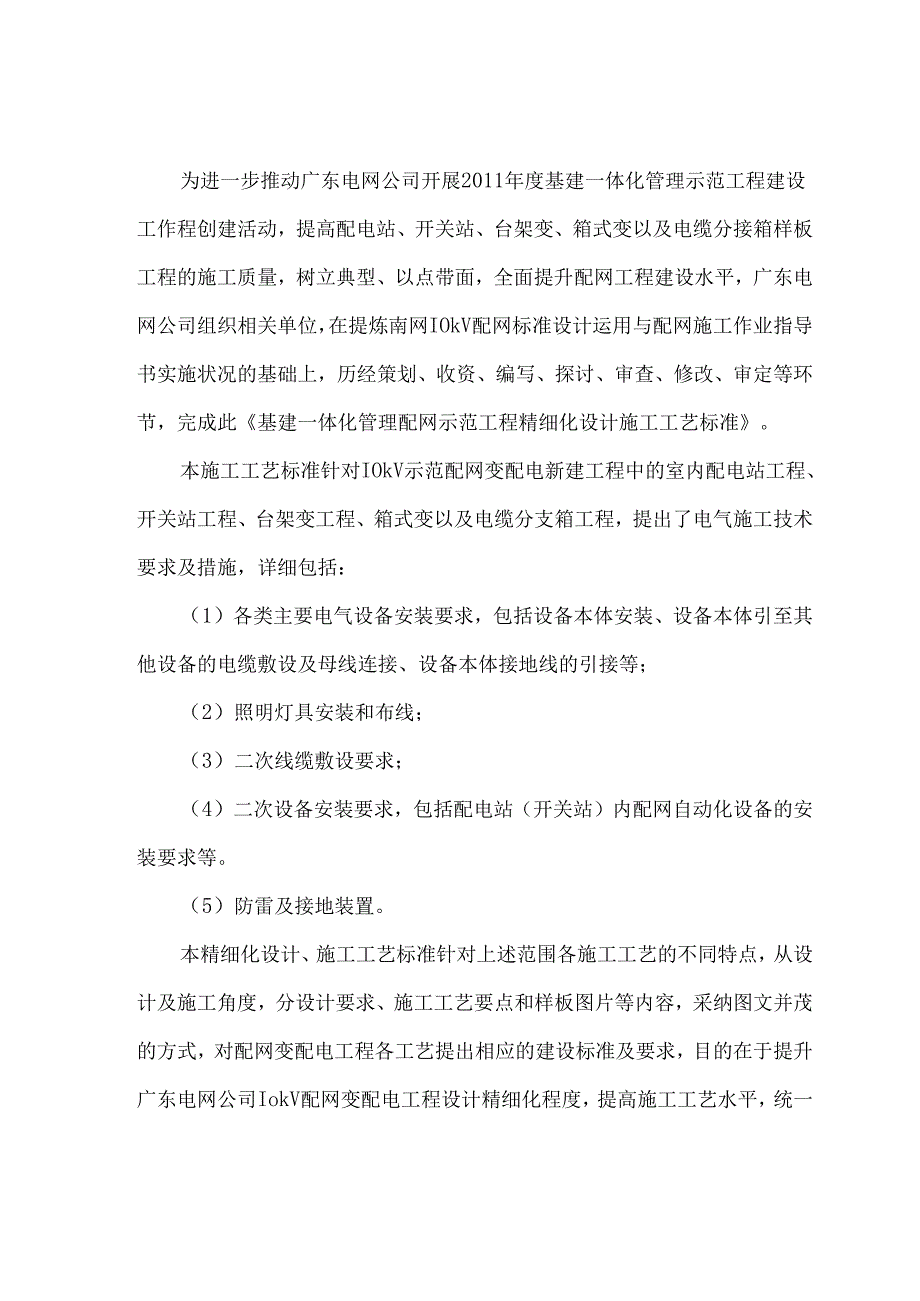

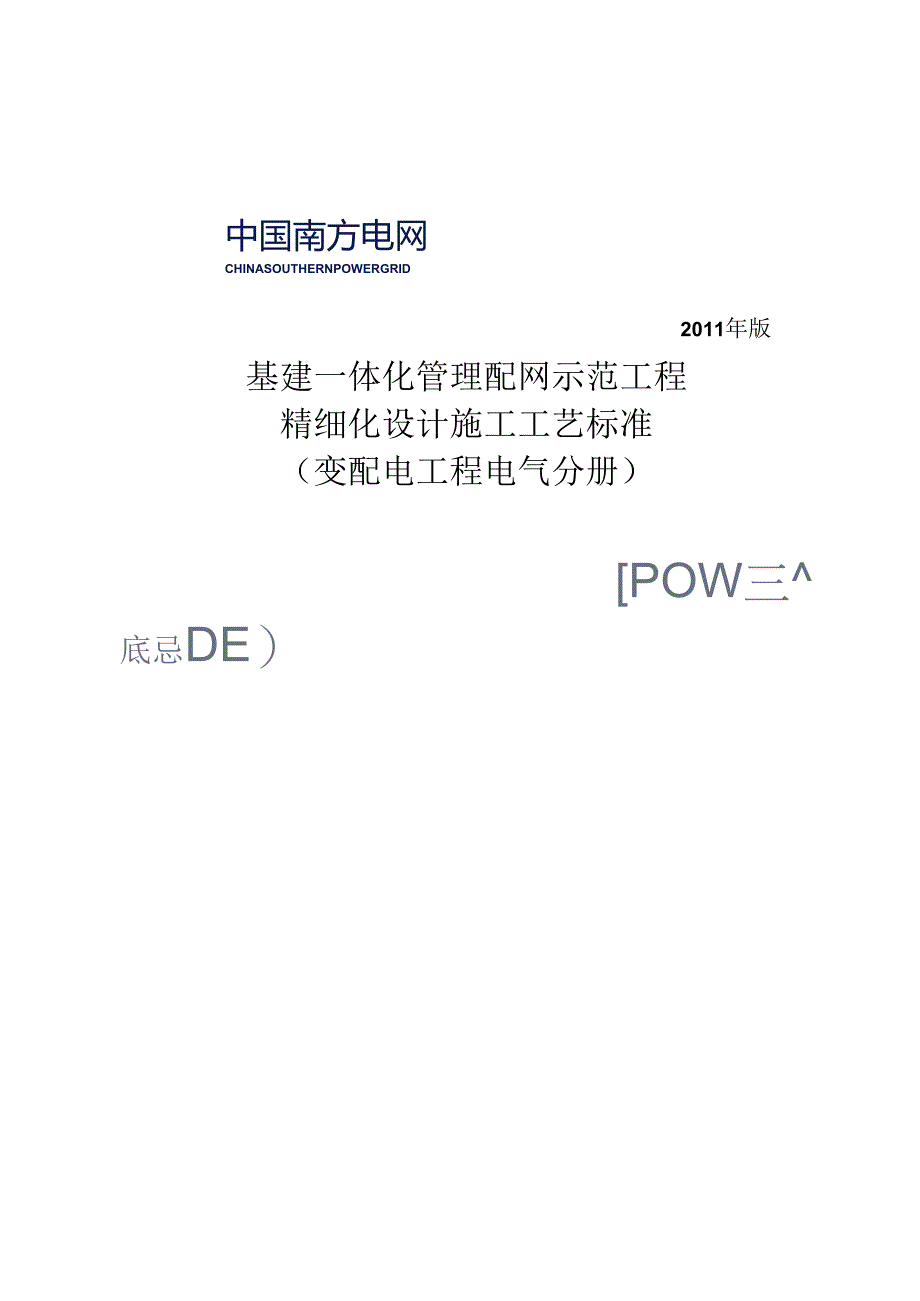

1、中国南方电网CHINASOUTHERNPOWERGRID2011年版基建一体化管理配网示范工程精细化设计施工工艺标准（变配电工程电气分册）POW三底忌DE）为进一步推动广东电网公司开展2011年度基建一体化管理示范工程建设工作程创建活动，提高配电站、开关站、台架变、箱式变以及电缆分接箱样板工程的施工质量，树立典型、以点带面，全面提升配网工程建设水平，广东电网公司组织相关单位，在提炼南网IOkV配网标准设计运用与配网施工作业指导书实施状况的基础上，历经策划、收资、编写、探讨、审查、修改、审定等环节，完成此基建一体化管理配网示范工程精细化设计施工工艺标准。本施工工艺标准针对IOkV示范配网变配电新
2、建工程中的室内配电站工程、开关站工程、台架变工程、箱式变以及电缆分支箱工程，提出了电气施工技术要求及措施，详细包括：（1）各类主要电气设备安装要求，包括设备本体安装、设备本体引至其他设备的电缆敷设及母线连接、设备本体接地线的引接等；（2）照明灯具安装和布线；（3）二次线缆敷设要求；（4）二次设备安装要求，包括配电站（开关站）内配网自动化设备的安装要求等。（5）防雷及接地装置。本精细化设计、施工工艺标准针对上述范围各施工工艺的不同特点，从设计及施工角度，分设计要求、施工工艺要点和样板图片等内容，采纳图文并茂的方式，对配网变配电工程各工艺提出相应的建设标准及要求，目的在于提升广东电网公司IokV配

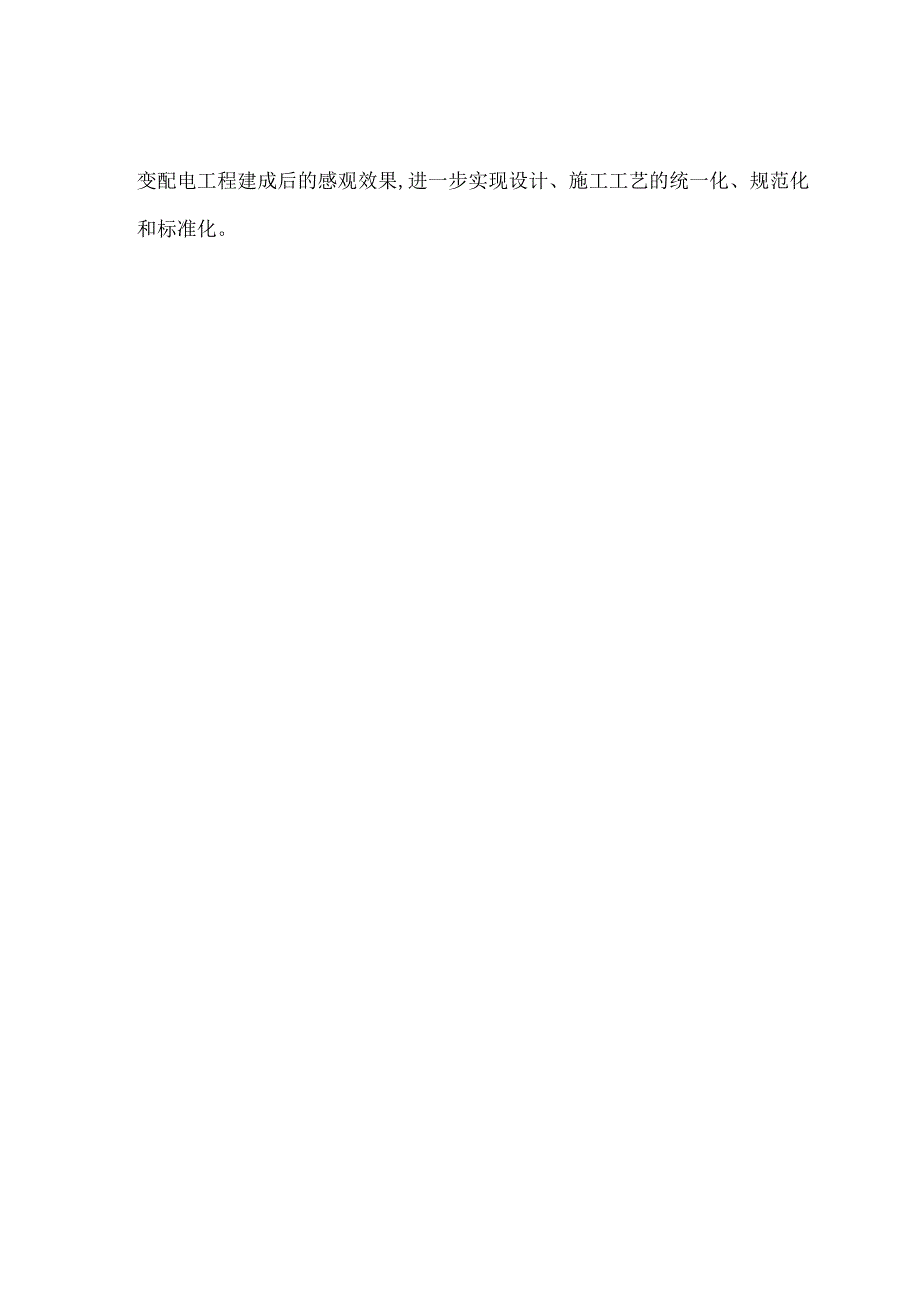

3、网变配电工程设计精细化程度，提高施工工艺水平，统一变配电工程建成后的感观效果,进一步实现设计、施工工艺的统一化、规范化和标准化。书目第一章室内配电站（开关站）工程1变压器1.l适用范围1.2引用标准1.4施工工艺要点.1.5样板图片.2高压柜21nll12.2主要引用标准123H1245-1.l.I2132543低压柜、次设备柜931932弓IJUK93 .3-vl*934I：-I-IA104 .5样板图片115 Aqj.1441JIJy12all1442IJIJ1443V-1544：-I-I/A1545TiJ-166 /Si185. 1-次接线1852*2361JJ3dI书2662IJIJ2
4、664fe_!_!1.：276528其次章台架变工程311SrJflYa312弓I/Tj11314_1.：325样板图片33第三章箱式变、电缆分接箱工程352IJJJ35313532JaI354.I:：I：a3641jx1.361236第一章室内配电站（开关站）工程1变压器1.1 适用范围本节内容适用于配网工程中室内变压器的安装。1.2 引用标准GBJ148电气装置安装工程电力变压器油浸电抗器互感器施工及验收规范GB50303建筑电气工程施工质量验收规范GB50150电气装置安装工程电气设备交接试验标准DT/1.5161电气装置安装工程质量检验及评定规程。Q/CSG11105.4-2008南方
5、电网工程施工工艺限制规范中国南方电网公司IOkV和35kV配网标准设计（2011年版）1.3 设计要求变压器本体安装（1）变压器安装应定位精确，坚固稳定地与基础协作，紧固件齐全完好。基础水平误差不应大于5mm,基础的中心线距离以及高度的误差不应大于10mm；预埋件及预留孔与图纸设计要求相符，预埋件坚固并热镀锌。（2）油浸式变压器安装要求a）油浸式变压器贮油池内应铺设厚度不小于250mm的卵石层，其卵石直径宜为5080mm,卵石干净、无杂物，排油管内径不应小于100mm。b）装有气体继电器的油浸变压器顶盖，沿气体继电器的气流方向有1.0%1.5%的上升坡度（制造厂规定不须安装坡度者除外）；油枕阀
6、门必需处于开启状态；气体继电器安装前应经检验合格。C）变压器四周应装设围栏，围栏设宽度为0.5m宽的门。当围栏对变压器外廓的净距大于1.4m时，可装设栅状遮栏，栅状遮栏高度不应小于1.5m,栅条间净距不应大于200mm,最低栏杆至地面的净距不应大于200mm；当围栏对变压器外廓净距小于1.4m时，应装设栅状遮栏及防护网，栅状遮栏高度不应小于1.7m,防护网网孔不应大于40mmX40mm,并应覆盖至地坪。围栏制作材质宜用SMC或不锈钢材料，并设红白警示色。d）每台油量为100kg及以上的三相变压器，应装设在单独的变压器室内；可燃油油浸变压器外廓与变压器室墙壁和门的最小净距，应符合表的要求:表可燃
7、油油浸变压器外廓与变压器墙壁和门的最小净距（mm）变压器容量（kVA）100O及以下1250及以上变压器外廓与后壁、侧壁净距600800变压器外廓与门净距8001000（3）干式变压器安装要求a）变压器与门的距离不应小于1.Om,与墙的距离不应小于0.8m。b）非封闭式变压器四周应装设不低于1.7米的围栏，围栏网孔不应大于40mmX40mm,遮拦与变压器外廓的净距不宜小于0.6m,并在遮拦明显部位悬挂警告牌；变压器之间的净距不应小于1.0m。C）干式变压器底座宜加装防震胶垫，并水平放置；防震胶垫厚度不能小于30mm。并应配置防雨罩。当与封闭母线连接时，其套管中心线应与封闭母线中心线相符。连接电
8、缆或母线的安装（1）变压器凹凸压接线应用镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫片，螺栓紧固后，螺栓宜露出23扣，并采纳热镀锌螺栓。（2）变压器进出线的支架应坚固牢靠，标高误差、水平误差均不应大于5mm,并与接地线连接牢靠。（3）进出线采纳矩形母线时，应进行冷弯，多片母线的弯曲度应一样。矩形母线的最小弯曲半径应符合验收规范GBJ149-1990的规定。矩形母线的搭接连接，其孔径和孔距应符合验收规范GBJ149-1990的规定。母线与设备端子连接，应符合GB5273-1985变压器、高压电器和套管的接线端子的要求。（4）进出线采纳电缆时，用于安装IOkV电力电缆爱护管安装固定用的抱箍定位高度hl
9、应统一标准为2200mmoa）电缆终端与引线连接牢靠，搭界面清洁、平整、无氧化层，涂有电力复合脂。低压出线采纳双根电缆时，进出线接线应分别在接线端子两侧搭接。b）主变压器本体上方的电缆需排列整齐有序、美观，固定防护措施牢靠，采纳封闭铝合金槽盒形式。各槽盒连接板的螺栓应紧固，螺母位于桥架的外侧，槽盒接地应牢靠。（5）凹凸压进出线（电缆或密闭母线）进出口应进行防火、防小动物封堵。（6）袒露带电部分宜进行绝缘处理，母线应按相序要求加装绝缘护套。接地（1）油浸变压器箱体爱护接地、变压器中性点接地线应分别与配电站主接地网独立连接，且需两点与主接地网不同网格连接；干式变压器的铁芯和金属件、带有防护罩干式变
10、压器金属箱体的爱护接地、变压器中性点接地线应分别与配电站主接地网独立连接，且需两点与主接地网不同网格连接。（2）变压器本体接地线截面不宜小于中性线截面的1/2,最小不应少于70m11（3）接地电阻不应大于4欧姆。（4）接地体横平竖直、工艺美观。袒露接地线的地上部分应涂黄绿相间油漆进行明示，接地漆间隔宽度统一为50mm或100mm。（5）接地线的连接宜采纳铜排或扁钢通过螺栓连接。1.4 施工工艺要点施工前打算变压器安装前，应确保室内地面的基层施工完毕，混凝土基础满意设计要求，强度达到允许安装的要求，焊接构件的质量符合要求；预埋件应坚固及符合设计要求；接地电阻符合设计要求。变压器安装（1）在变压器
11、吊装、就位移动不得发生碰撞及不应有严峻的冲击和震荡，以免损坏绝缘构件，就位移动时要有防止变压器倾倒的措施。（2）变压器应安装稳固，水平度、垂直度符合设计要求。（3）变压器安装后，套管表面应光滑，不应有裂纹、破损等现象；套管压线螺栓等部件应齐全，且安装坚固；油枕油位、油色正常；外壳干净。（4）凹凸压进出线连接电缆，当采纳单芯电缆时，严禁用导磁金属线绑扎固定。（5）接地极与接地线端子连接处需加过渡片。（6）接地线两端必需用接线端子压接或焊接,接地应牢靠,紧固件及防松零件齐全,与主接地网的连接应满意设计及规范要求。1.5 样板图片图1.5-1油浸变压器安装基础示例图1.5-3双电缆接线端子连接示例图
12、1.5-4油浸式变压器进出线安装示例图1.5-5油浸式变压器中性点及壳体独立接地示例图1.5-6带防护外壳干式变压器安装示例防护网网孔不图1.5-7干式变压器（未带防护外壳）围栏安装示例图1.5-8变压器接地示例按相序加装红、绿、黄三色绝缘套管。图.1.5-9干式变压器袒露带电部分绝缘处理示例图.1.5-10干式变压器高压进线电缆终端头安装示例2高压柜2.1 适用范围本节内容适用于配网工程中室内高压柜的安装。2.2 主要引用标准GBJ148电气装置安装工程母线装置施工及验收规范GBJ50171电气装置安装工程盘、柜及二次回路结线施工及验收规范GBJ50169电气装置安装工程接地装置施工及验收规范Q/CSG11105-2008南方电网工程施工工艺限制规范中国南网公司IOkV和35kV配网标准设计（2011年版）2.3 设计要求高压柜本体安装（1）基础槽钢允许偏差应符合表.1的要求：表-1基础槽钢安装的允许偏差项目允许偏差mm/m
