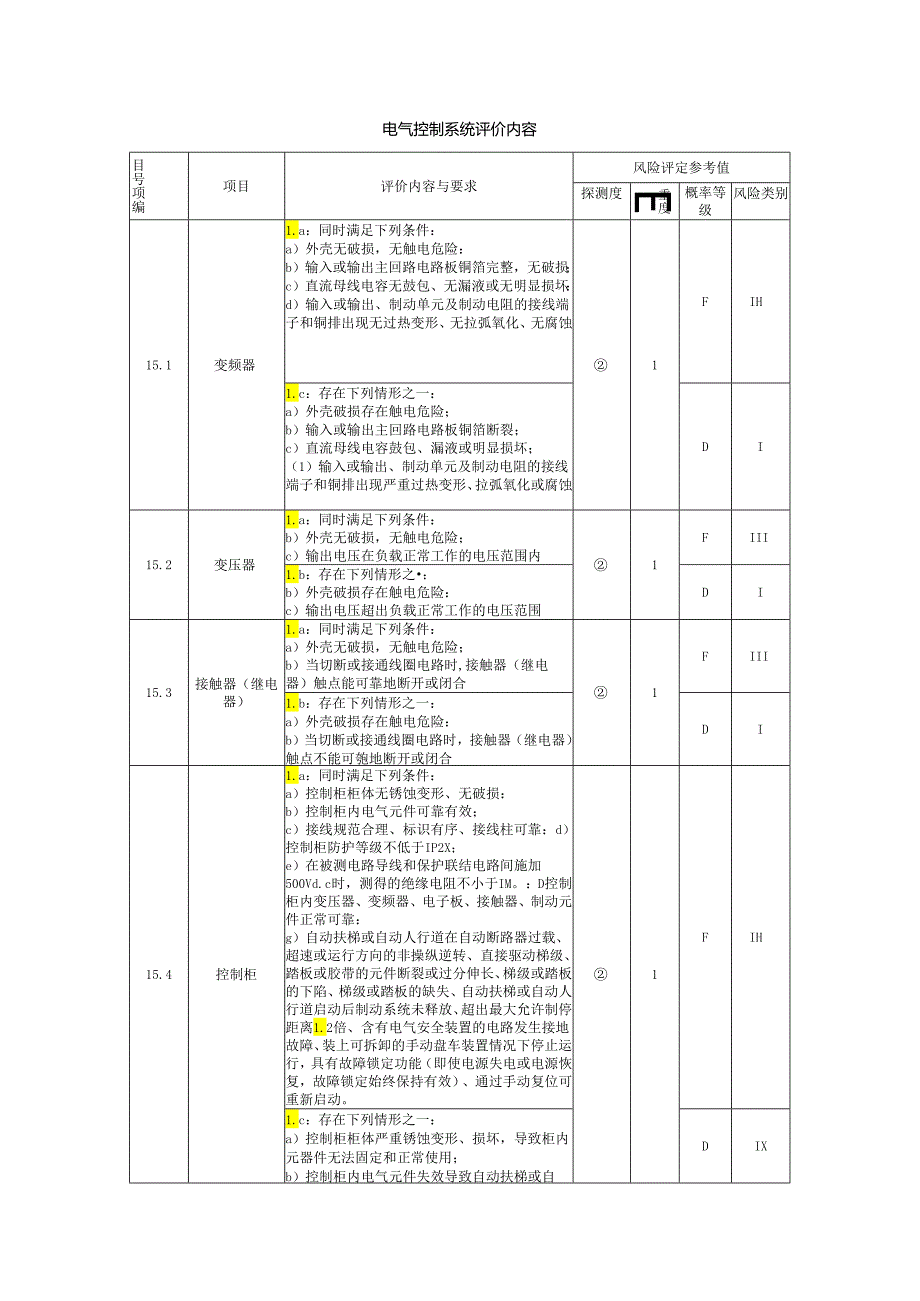

1、电气控制系统评价内容目号项编项目评价内容与要求风险评定参考值探测度重度E概率等级风险类别15.1变频器1.a：同时满足下列条件：a）外壳无破损，无触电危险：b）输入或输出主回路电路板铜箔完整，无破损；c）直流母线电容无鼓包、无漏液或无明显损坏：d）输入或输出、制动单元及制动电阻的接线端子和铜排出现无过热变形、无拉弧氧化、无腐蚀1FIH1.c：存在下列情形之一：a）外壳破损存在触电危险；b）输入或输出主回路电路板铜箔断裂；c）直流母线电容鼓包、漏液或明显损坏；（1）输入或输出、制动单元及制动电阻的接线端子和铜排出现严重过热变形、拉弧氧化或腐蚀DI15.2变压器1.a：同时满足下列条件：b）外壳无
2、破损，无触电危险；c）输出电压在负载正常工作的电压范围内1FIII1.b：存在下列情形之：b）外壳破损存在触电危险：c）输出电压超出负载正常工作的电压范围DI15.3接触器（继电器）1.a：同时满足下列条件：a）外壳无破损，无触电危险；b）当切断或接通线圈电路时,接触器（继电器）触点能可靠地断开或闭合1FIII1.b：存在下列情形之一：a）外壳破损存在触电危险：b）当切断或接通线圈电路时，接触器（继电器）触点不能可匏地断开或闭合DI15.4控制柜1.a：同时满足下列条件：a）控制柜柜体无锈蚀变形、无破损：b）控制柜内电气元件可靠有效；c）接线规范合理、标识有序、接线柱可靠：d）控制柜防护等级不
3、低于IP2X；e）在被测电路导线和保护联结电路间施加500Vd.c时，测得的绝缘电阻不小于IM。：D控制柜内变压器、变频器、电子板、接触器、制动元件正常可靠：g）自动扶梯或自动人行道在自动断路器过载、超速或运行方向的非操纵逆转、直接驱动梯级、踏板或胶带的元件断裂或过分伸长、梯级或踏板的下陷、梯级或踏板的缺失、自动扶梯或自动人行道启动后制动系统未释放、超出最大允许制停距离1.2倍、含有电气安全装置的电路发生接地故障、装上可拆卸的手动盘车装置情况下停止运行，具有故障锁定功能（即使电源失电或电源恢复，故障锁定始终保持有效）、通过手动复位可重新启动。1FIH1.c：存在下列情形之一：a）控制柜柜体严重

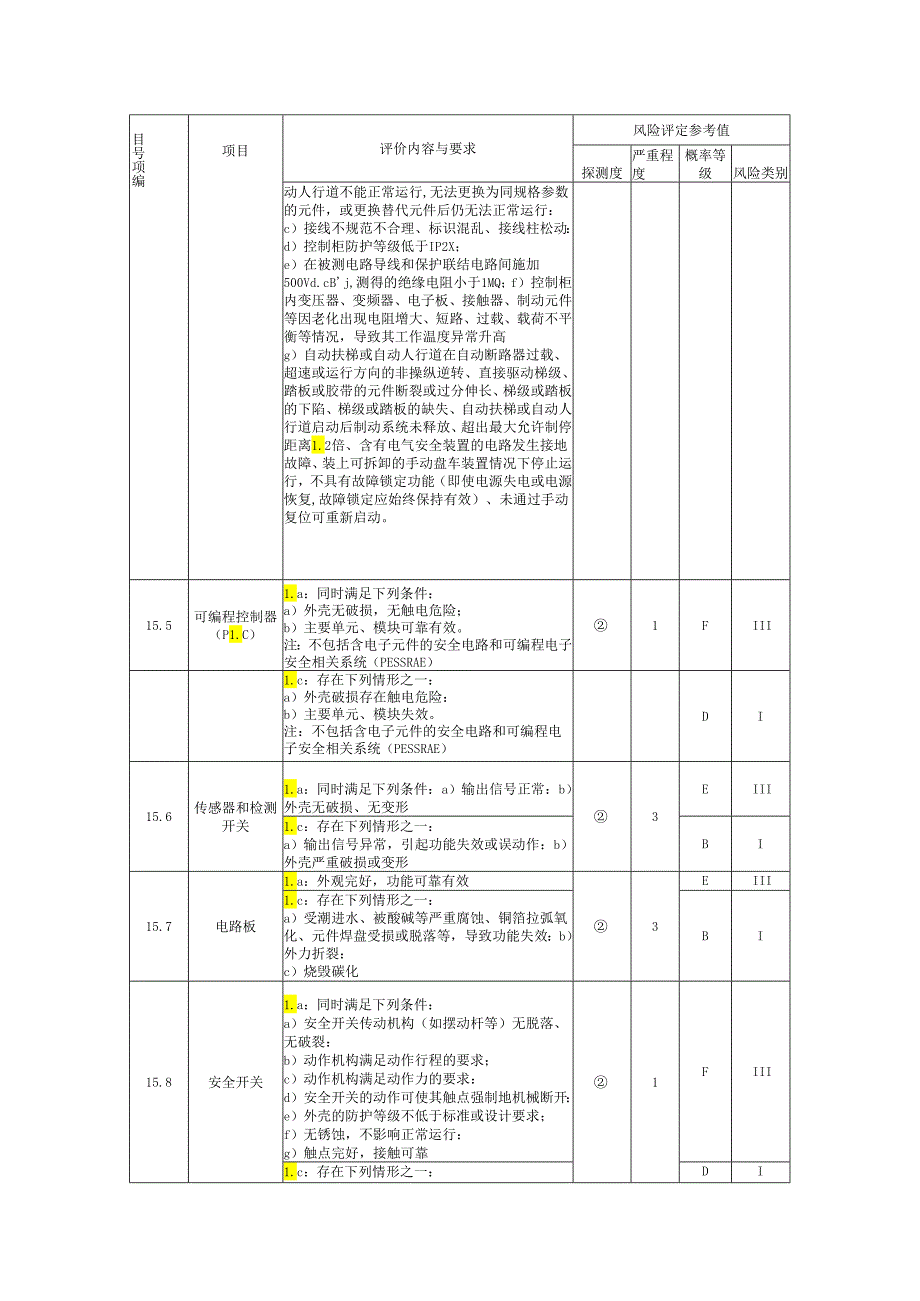

4、锈蚀变形、损坏，导致柜内元器件无法固定和正常使用；b）控制柜内电气元件失效导致自动扶梯或自DIX目号项编项目评价内容与要求风险评定参考值探测度严重程度概率等级风险类别动人行道不能正常运行,无法更换为同规格参数的元件，或更换替代元件后仍无法正常运行：c）接线不规范不合理、标识混乱、接线柱松动：d）控制柜防护等级低于IP2X；e）在被测电路导线和保护联结电路间施加500Vd.cBj,测得的绝缘电阻小于1MQ；f）控制柜内变压器、变频器、电子板、接触器、制动元件等因老化出现电阻增大、短路、过载、载荷不平衡等情况，导致其工作温度异常升高g）自动扶梯或自动人行道在自动断路器过载、超速或运行方向的非操纵逆
5、转、直接驱动梯级、踏板或胶带的元件断裂或过分伸长、梯级或踏板的下陷、梯级或踏板的缺失、自动扶梯或自动人行道启动后制动系统未释放、超出最大允许制停距离1.2倍、含有电气安全装置的电路发生接地故障、装上可拆卸的手动盘车装置情况下停止运行，不具有故障锁定功能（即使电源失电或电源恢复,故障锁定应始终保持有效）、未通过手动复位可重新启动。15.5可编程控制器（P1.C）1.a：同时满足下列条件：a）外壳无破损，无触电危险；b）主要单元、模块可靠有效。注：不包括含电子元件的安全电路和可编程电子安全相关系统（PESSRAE）1FIII1.c：存在下列情形之一：a）外壳破损存在触电危险：b）主要单元、模块失效

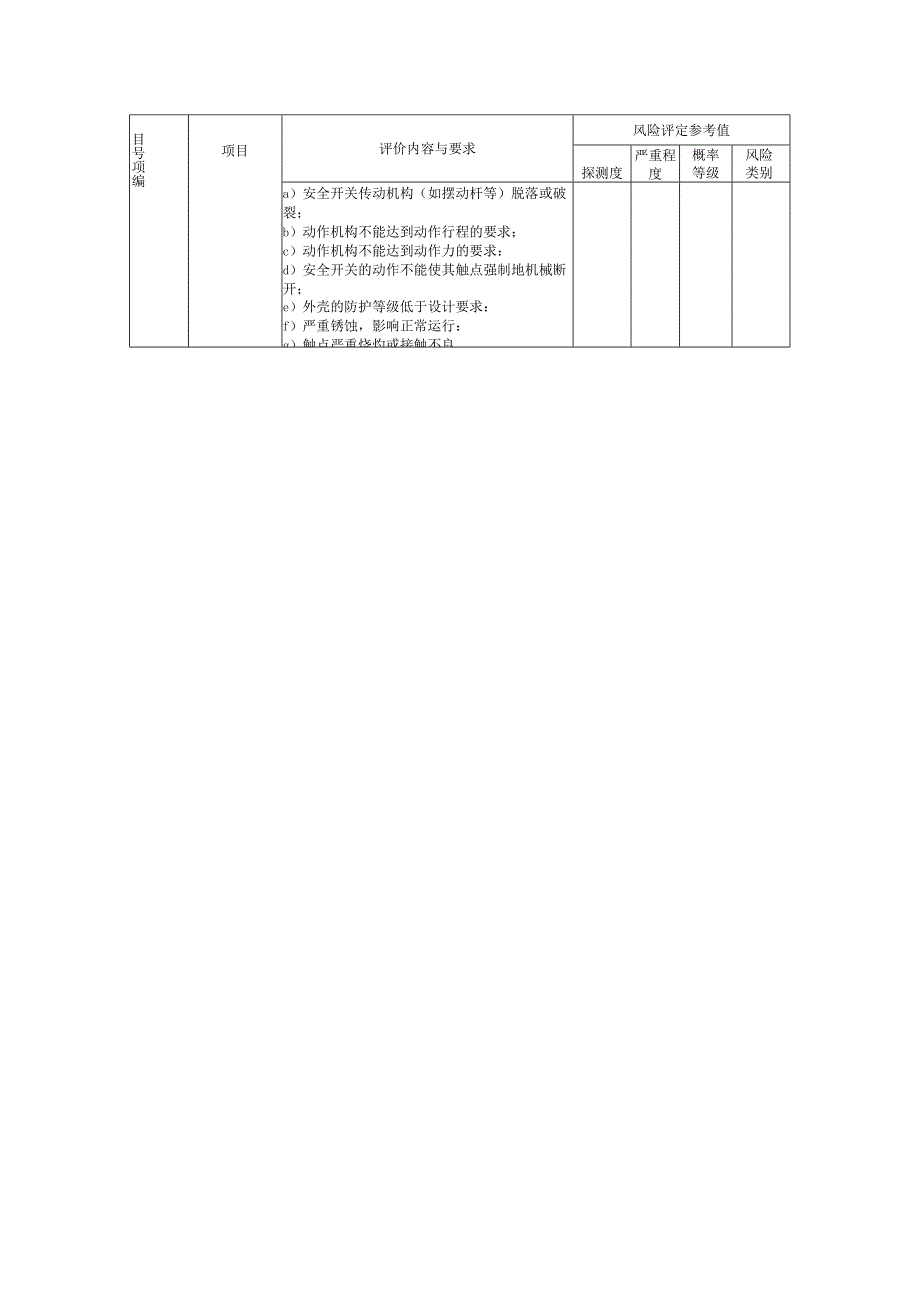

6、。注：不包括含电子元件的安全电路和可编程电子安全相关系统（PESSRAE）DI15.6传感器和检测开关1.a：同时满足下列条件：a）输出信号正常：b）外壳无破损、无变形3EIII1.c：存在下列情形之一：a）输出信号异常，引起功能失效或误动作：b）外壳严重破损或变形BI15.7电路板1.a：外观完好，功能可靠有效3EIII1.c：存在下列情形之一：a）受潮进水、被酸碱等严重腐蚀、铜箔拉弧氧化、元件焊盘受损或脱落等，导致功能失效：b）外力折裂：c）烧毁碳化BI15.8安全开关1.a：同时满足下列条件：a）安全开关传动机构（如摆动杆等）无脱落、无破裂：b）动作机构满足动作行程的要求；c）动作机构满足动作力的要求：d）安全开关的动作可使其触点强制地机械断开：e）外壳的防护等级不低于标准或设计要求；f）无锈蚀，不影响正常运行：g）触点完好，接触可靠1FIII1.c：存在下列情形之一：DI目号项编项目评价内容与要求风险评定参考值探测度严重程度概率等级风险类别a）安全开关传动机构（如摆动杆等）脱落或破裂；b）动作机构不能达到动作行程的要求；c）动作机构不能达到动作力的要求：d）安全开关的动作不能使其触点强制地机械断开；e）外壳的防护等级低于设计要求：f）严重锈蚀，影响正常运行：g）触点严重烧灼或接触不良
