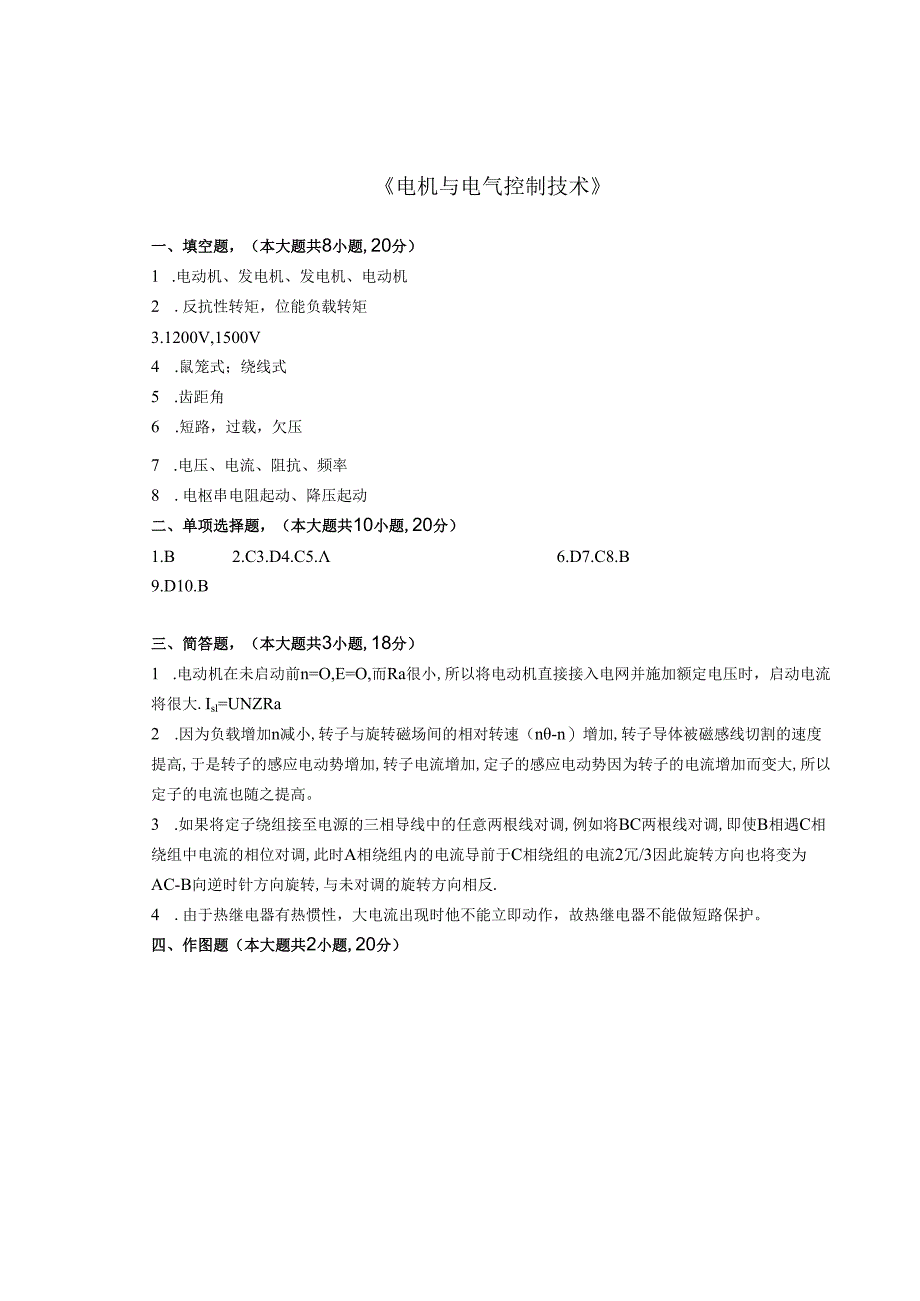

1、电机与电气控制技术一、填空题，（本大题共8小题,20分）1 .电动机、发电机、发电机、电动机2 .反抗性转矩，位能负载转矩3.1200V,1500V4 .鼠笼式；绕线式5 .齿距角6 .短路，过载，欠压7 .电压、电流、阻抗、频率8 .电枢串电阻起动、降压起动二、单项选择题，（本大题共10小题,20分）1.B2.C3.D4.C5.6.D7.C8.B9.D10.B三、简答题，（本大题共3小题,18分）1 .电动机在未启动前n=O,E=O,而Ra很小,所以将电动机直接接入电网并施加额定电压时，启动电流将很大.Isl=UNZRa2 .因为负载增加n减小,转子与旋转磁场间的相对转速（n-n）增加,转子

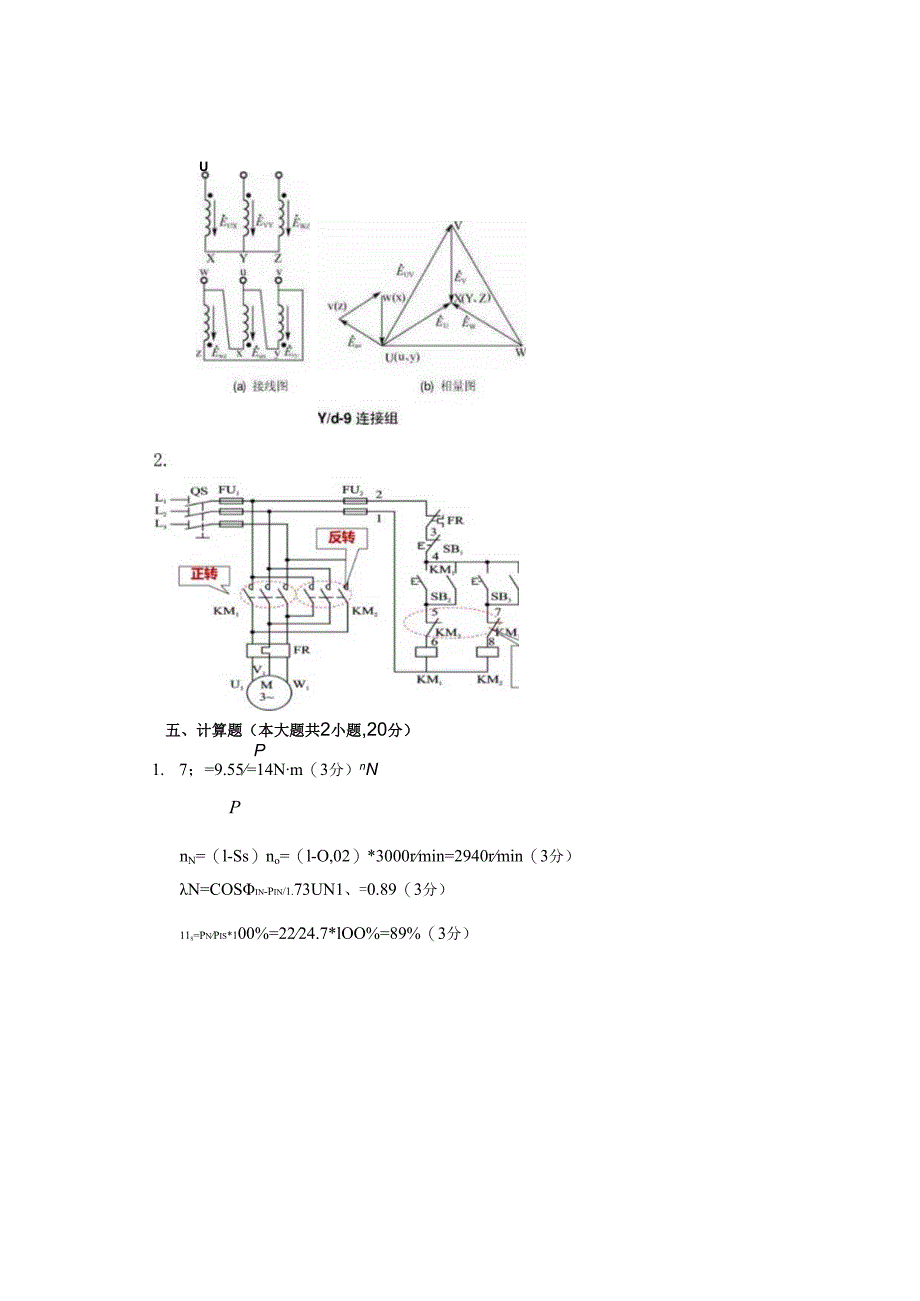

2、导体被磁感线切割的速度提高,于是转子的感应电动势增加,转子电流增加,定子的感应电动势因为转子的电流增加而变大,所以定子的电流也随之提高。3 .如果将定子绕组接至电源的三相导线中的任意两根线对调,例如将BC两根线对调,即使B相遇C相绕组中电流的相位对调,此时A相绕组内的电流导前于C相绕组的电流2冗/3因此旋转方向也将变为AC-B向逆时针方向旋转,与未对调的旋转方向相反.4 .由于热继电器有热惯性，大电流出现时他不能立即动作，故热继电器不能做短路保护。四、作图题（本大题共2小题,20分）U五、计算题（本大题共2小题,20分）P1. 7；=9.55=14Nm（3分）nNPIn=-=25A（3分）UWI=-=275A（4分）Ra2. 2p=2,故11o=3000rmin（3分）nN=（l-Ss）no=（l-O,02）*3000rmin=2940rmin（3分）N=COSin-Pin/1.73UN1、=0.89（3分）11s=PnPis*100%=2224.7*lOO%=89%（3分）
