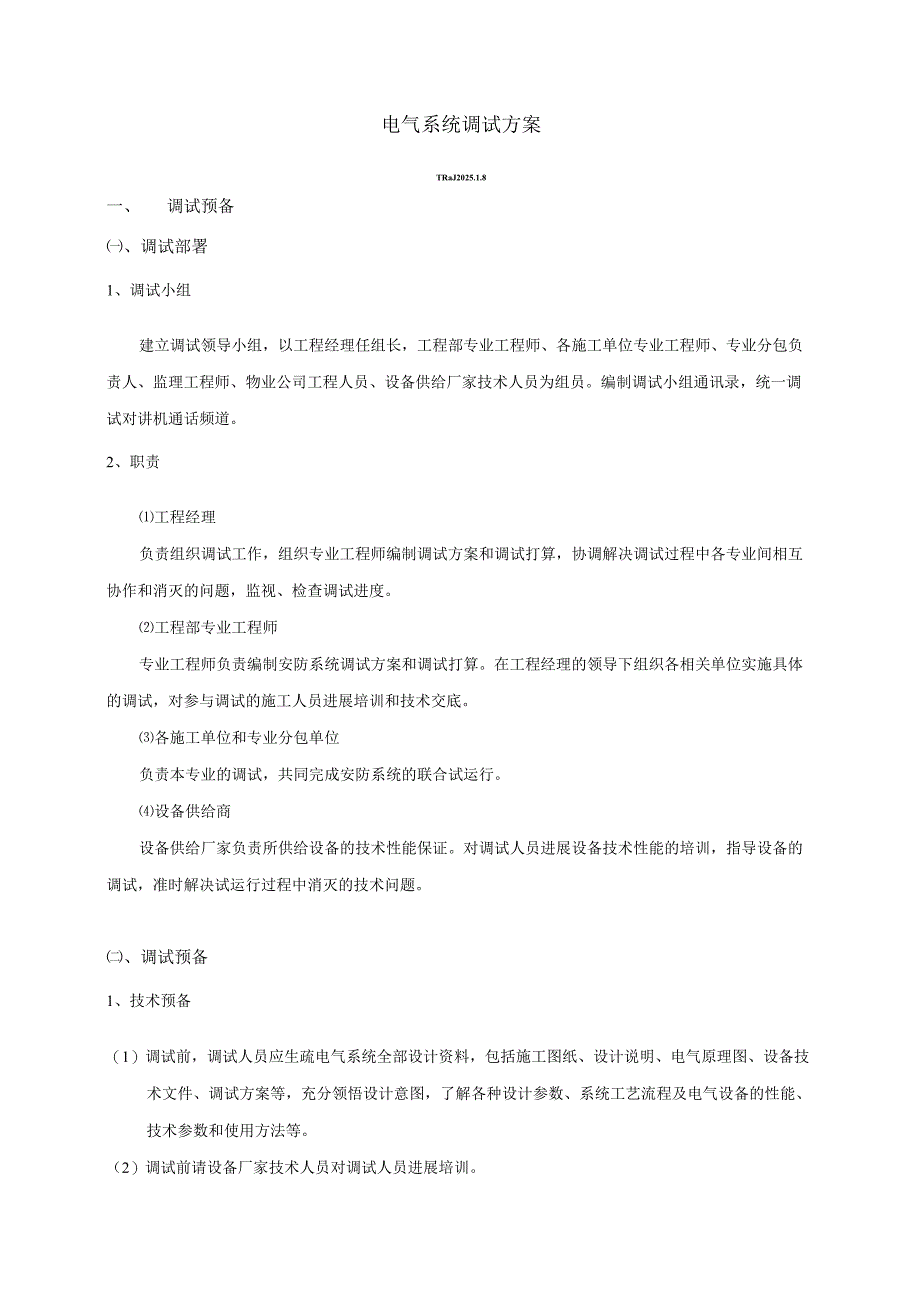

1、电气系统调试方案TRaJ2025.1.8一、调试预备、调试部署1、调试小组建立调试领导小组，以工程经理任组长，工程部专业工程师、各施工单位专业工程师、专业分包负责人、监理工程师、物业公司工程人员、设备供给厂家技术人员为组员。编制调试小组通讯录，统一调试对讲机通话频道。2、职责工程经理负责组织调试工作，组织专业工程师编制调试方案和调试打算，协调解决调试过程中各专业间相互协作和消灭的问题，监视、检查调试进度。工程部专业工程师专业工程师负责编制安防系统调试方案和调试打算。在工程经理的领导下组织各相关单位实施具体的调试，对参与调试的施工人员进展培训和技术交底。各施工单位和专业分包单位负责本专业的调试，

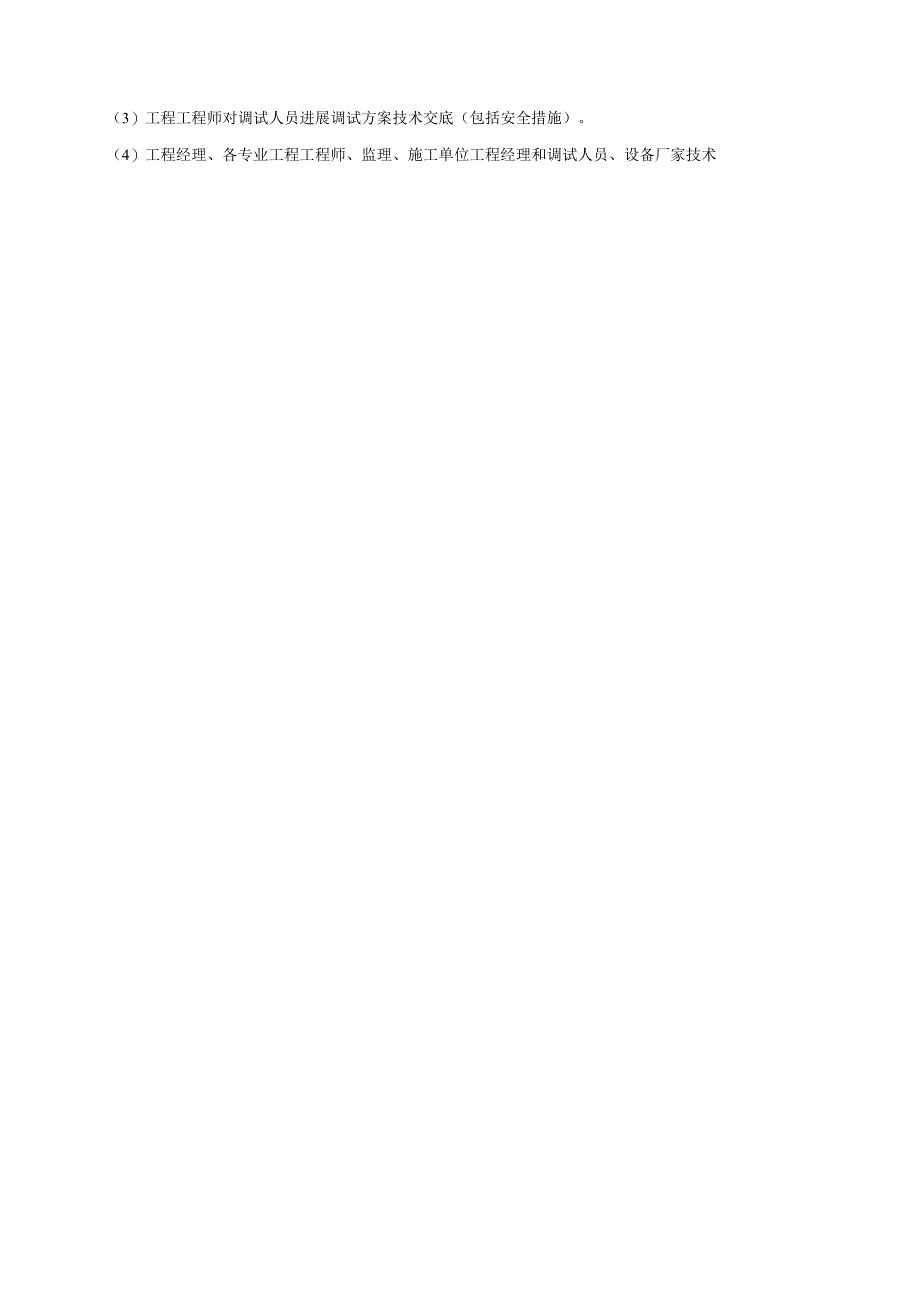

2、共同完成安防系统的联合试运行。设备供给商设备供给厂家负责所供给设备的技术性能保证。对调试人员进展设备技术性能的培训，指导设备的调试，准时解决试运行过程中消灭的技术问题。、调试预备1、技术预备（1）调试前，调试人员应生疏电气系统全部设计资料，包括施工图纸、设计说明、电气原理图、设备技术文件、调试方案等，充分领悟设计意图，了解各种设计参数、系统工艺流程及电气设备的性能、技术参数和使用方法等。（2）调试前请设备厂家技术人员对调试人员进展培训。（3）工程工程师对调试人员进展调试方案技术交底（包括安全措施）。（4）工程经理、各专业工程工程师、监理、施工单位工程经理和调试人员、设备厂家技术人员等一起深入现

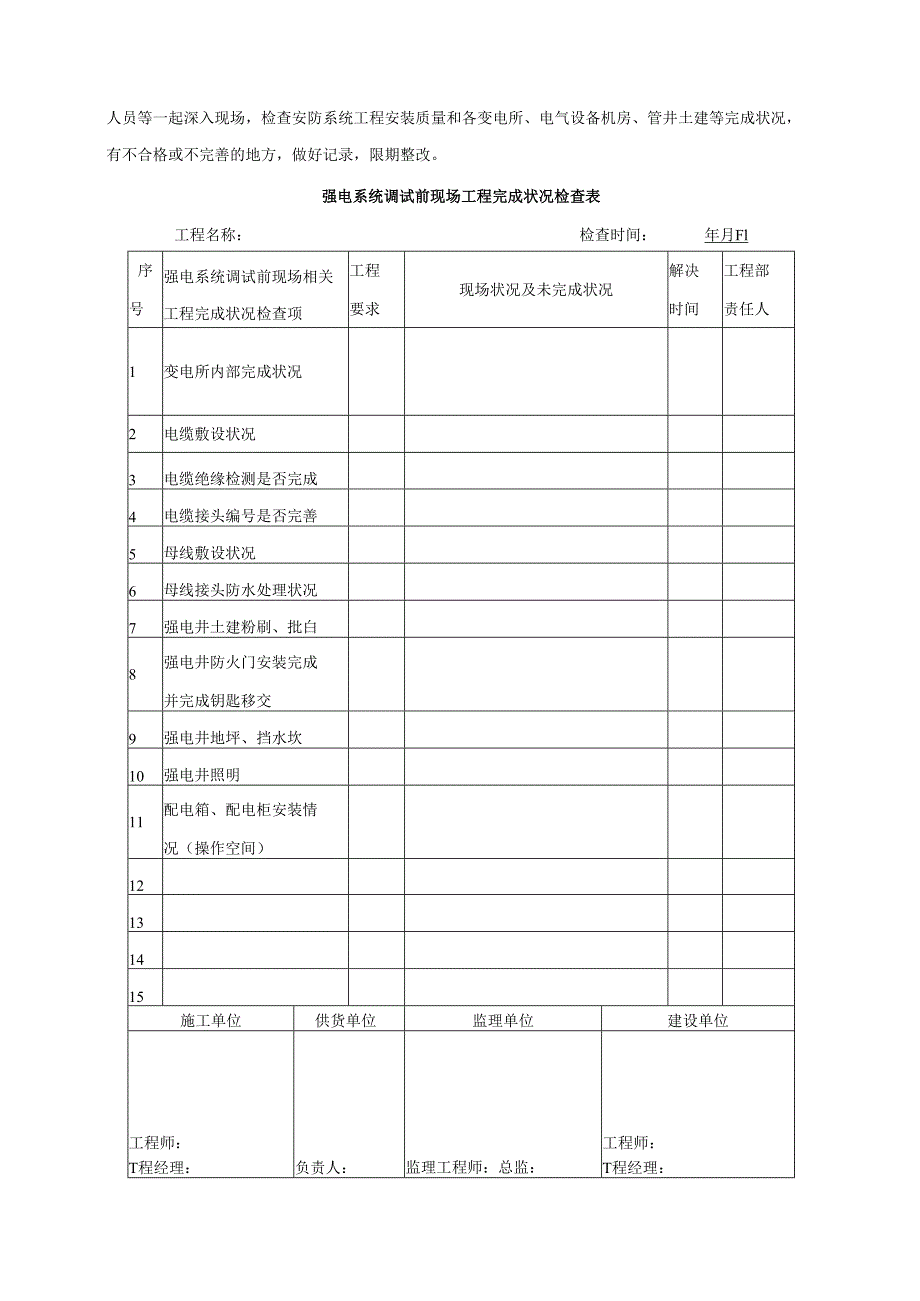

3、场，检查安防系统工程安装质量和各变电所、电气设备机房、管井土建等完成状况，有不合格或不完善的地方，做好记录，限期整改。强电系统调试前现场工程完成状况检查表工程名称：检查时间：年月Fl序号强电系统调试前现场相关工程完成状况检查项工程要求现场状况及未完成状况解决时间工程部责任人1变电所内部完成状况2电缆敷设状况3电缆绝缘检测是否完成4电缆接头编号是否完善5母线敷设状况6母线接头防水处理状况7强电井土建粉刷、批白8强电井防火门安装完成并完成钥匙移交9强电井地坪、挡水坎10强电井照明11配电箱、配电柜安装情况（操作空间）12131415施工单位供货单位监理单位建设单位工程师：T程经理：负责人：监理工程
4、师：总监：工程师：T程经理：2、系统调试前的检查内容（1）电气系统管线、设备和配套工程等必需全部施工完毕。调试试运转前工程专业工程师、监理、施工单位调试人员、设备厂家技术人员须对电气系统安装状况进展全面检查。其全部符合设计、施工及验收标准和工程质量标准的要求，才能进展试运转和调试。核对各种电气设备的型号、规格及系统是否符合设计要求及标准要求。3、常用调试用仪器：数字万用表；兆欧表（100oV）、兆欧表（500V）；、钳形电流表；试电笔；电线钳、电工刀、无线电对讲机、接地电阻测试仪、电工绝缘手套假设干、试验用各规格电源线等。4、现场预备1）检查现场清洁状况等是否具备调试条件，要求全部操作工人为持
5、证电工。2）将调试技术交底内容张贴于醒目的地方。3）预备好空白的调试表格。5、调试验收依据建筑电气工程施工质量验收标准（GB50303-2023）电气装置安装工程盘、柜及二次回路接线施工及验收标准GB50171-92电气装置安装工程低压电器施工及验收标准（GB50254-96）施工蓝图、相关验收标准与标准等、主要调试工程1电缆的测试2母线槽的检查、测试3照明配电箱的测试4电动机及电动机掌握箱的测试5接地电阻的测试6照明运行调试二、调试2.1、 电气系统调试流程，如以下图：调试预备分支干线回?各发电调试2.2、 电缆的测试及回路受电2.2.1 电缆到货时的检测：测量绝缘电阻2.2.2 电缆线路送
6、电前的测试（1）绝缘电阻的测试解开电缆首端和终端的电缆头线耳之螺栓，单独测量电缆之绝缘电阻；测试绝缘电阻使用500V摇表，确保电缆绝缘电阻不小于2兆欧（国家标准为0.5兆欧，2兆欧为我司要求，以下同）。（2）其他测试断开配电箱/柜之二次回路的保险，单独检查配电箱/柜的一次回路的绝缘阻值；重接回电缆头，使用力矩扳手测试螺栓扭矩；再次测试回路的绝缘电阻（保持二次回路保险丝断开状态）；绝缘电阻测试合格后，经首尾监护人经对讲机联系同意送电后，方可送电，否则严禁送电；盘柜作冲击合闸试验。留意观看各部位不应有冒烟、火花和非正常性声响；送电时应经过连续合断3次测试后正常，方可正式送电。2.2.3 电缆回路送
7、电后的测试2.2.3.1 相位核对相位的核对分两次进展：接线时，依据统一原则，全部电缆依据颜色全都连接；送电后，再用相位表进展测试，假设觉察不正确，马上调整。2.2.3.2 运行测试合闸送电后，空载观看24小时，检查运行状况；有条件时应安排负载运行24小时，全面检查电缆/配电箱的运行状况是否正常；使用红外线测温仪检查配电箱总开关接头和电缆温升。2.2.4 记录表格：电气设备绝缘检查记录2.3、 插接母线槽的测试2.3.1 调试步骤：231.1外观检查，检查母线的接地是否良好，去除母线上全部的杂质；2.3.1.2尽管在安装过程中，已测量了铜母排相间绝缘电阻，但在母线送电前，应再次检查母线的相间绝
8、缘电阻和各母排对地绝缘电阻；2.3.1.4使用临时电源（临时电源配上较小的保险丝），试送电；231.5通电后，用相序表检查母线的相序；挂上警示牌，并做好保护工作。2.3.2测试工程：2.3.2.1 沟通耐压电阻测试沟通耐压电阻测试,试验电压为100OV,使用100oV摇表进展高压绝缘电阻的测试，要求电阻值不小于20兆欧。测量时要断开出线设备。2.3.2.2 相位的核对相位的测试使用相序表。先测试始端箱上装进线的相位是否符合系统使用要求；然后在不带负荷的条件下打上主开关，抽检开关下端出线的相位是否与进线全都。如相反，马上检查改正。2.3.2.3 式母线槽接头螺栓压力测试铜母排接口压力的测试使用力
9、矩扳手，依据厂家规定之数值，检查铜母线的螺丝连接，母排接口压力应等于厂家规定之数值为适宜，将力矩扳手的挠力设置好，固定母线连接螺丝。2.3.2.4 表格：电气设备绝缘检查记录2.4、照明配电箱的测试2.4.1 调试内容：(1)线路绝缘电阻的测量(2)试动作2.4.2 配电箱绝缘电阻的测试2.4.2.1 配电箱的电阻测试仅对进、出线的测试，而对箱内的线路不做测试。2.4.2.2 测试电箱的进线电阻；测试前要断开上级配电箱的出线开关或断开线路，使用500V摇表，确保进线电缆绝缘电阻不小于2兆欧。2.4.2.3 试电箱的出线的绝缘电阻：测试前要断开下级开关或断开线路，使用500V摇表，确保出线电缆绝
10、缘电阻不小于2兆欧。2.4.3 相位的核对相位的测试使用相序表。先检查电缆接线是否颜色统一；送电后，再用相序表测试进线端的相位，假设觉察不正确，马上调整：出线端的相位亦依据以上方法进展并做相应调整。2.4.4 漏电断路器的测试漏电保护的测试承受单相对地短路进展测试，线路前安装IOA保险丝。测试次数不小于2次，并且动作要全部正确。除上述测试外，还应对漏电断路器进展动作电流及动作时间进展测试。2.4.5 配电箱的断路器按设计图纸上标明的整定值进展模拟试验。2.4.6 灯位及插座的检查246.1 使用临时用电，分别检查各灯回路，确定回路符合设计；246.2 测量回路电流，确定回路电流负荷符合设计；2
11、46.3 使用临时用电，分别检查各插座回路，确定I可路符合设计；246.4 使用测试插座，检查每个插座是否存在断路、缺相、零相错位、对地短路等不正常状况，确保接地良好；246.5 .5灯位及插座的相位检杳承受对单相供电的方法，检杳每个回路是否正确。2.4.7 常消灭的问题2.4.7.1 空气开关跳闸缘由分析：该输出线路消灭对地故障；该输出线路消灭短路故障；线路的输出电流长时间超过额定电流。排解方法：把后一级的主开关断开用万用表量度断路器的下桩和后一级开关上桩的电压是否为零；检查该线路两端的接触是否良好，断开线路两端的端子，用摇表对线路进展测试；如线路消灭断路或短路的现象，则应更换线路或对该线路
12、进展修理，线路正常后，再进展送电；用电流钳表量度输出电流的状况，如输出电流大于断路器的额定电流，则应检查再后一级的线路，检查断路器的型号是否符合要求或者更换断路器。2.4.7.2 继电器易脱扣缘由分析：接触器本身线圈中的磁铁的磁力不稳定；接触器整体构造松动。排解方法：检查接触器本身的整体构造是否稳固，各部件之间的连接有无松动现象，如上述无问题，则是线圈中的磁铁磁力不稳定，需要更换磁铁或更换整个接触器。2.4.8 记录表格：电气设备绝缘检查记录2.5电动机及电动机掌握箱的测试2.5.1 调试步骤：本节适合100KW以下的电机调试1.1.1.1 电机掌握箱内的线路；检查“星一三角”起动线路的正确性
13、；检查接触器关心接点的良好性；检查线路的编号是否与设计图纸全都；检查二次回路接线是否正确，指示灯是否完好。1.1.1.2 电缆的绝缘检查检查电缆相间和相对地的绝缘电阻，电阻值不能小于2兆欧。1.1.1.3 动机的检查检查电机内线圈相间绝缘电阻，电阻值大于10兆欧；检查电机转动局部的平滑性；1.1.1.4 接线接线端的间距不能太小。假设由于接线空间的限制，接线端要承受绝缘保护措施；点动起动；负荷运行；保护系统测试。1.1.2 相位测试使用相序表，检查掌握箱进线端的相位，并依据接线颜色统一原则，检查掌握箱出线电缆是否依据颜色全都连接；送电后，检查电机的转向是否正确。1.1.3 功能的测试（1）电机
