1、地址电话EmaiI联系人2进2出停车场管理系统方案书第1章方案说明31.1系统拓扑31.1.1 立体布置图错误!未定义书签。1.1.2 设备布点图31.1.3 设备连线图错误!未定义书签。1.2系统功能41.2.1 基本功能41.2.2 扩展功能41.2.3 可选功能41.2.4 定自开发错误!未定义书签。1. 3工作流程错误!未定义书签。1.1.1 人口工作流程51.1.2 出口工作流程61.4主要设备71.4. 1电动道闸71.4.2 出入口票箱81.4.3 停车场限制器81.4.4 自动出卡机（入口）81.4.5 中文显示屏91.4. 6语音提示91.4.7 电源91.4.8 车辆检测器

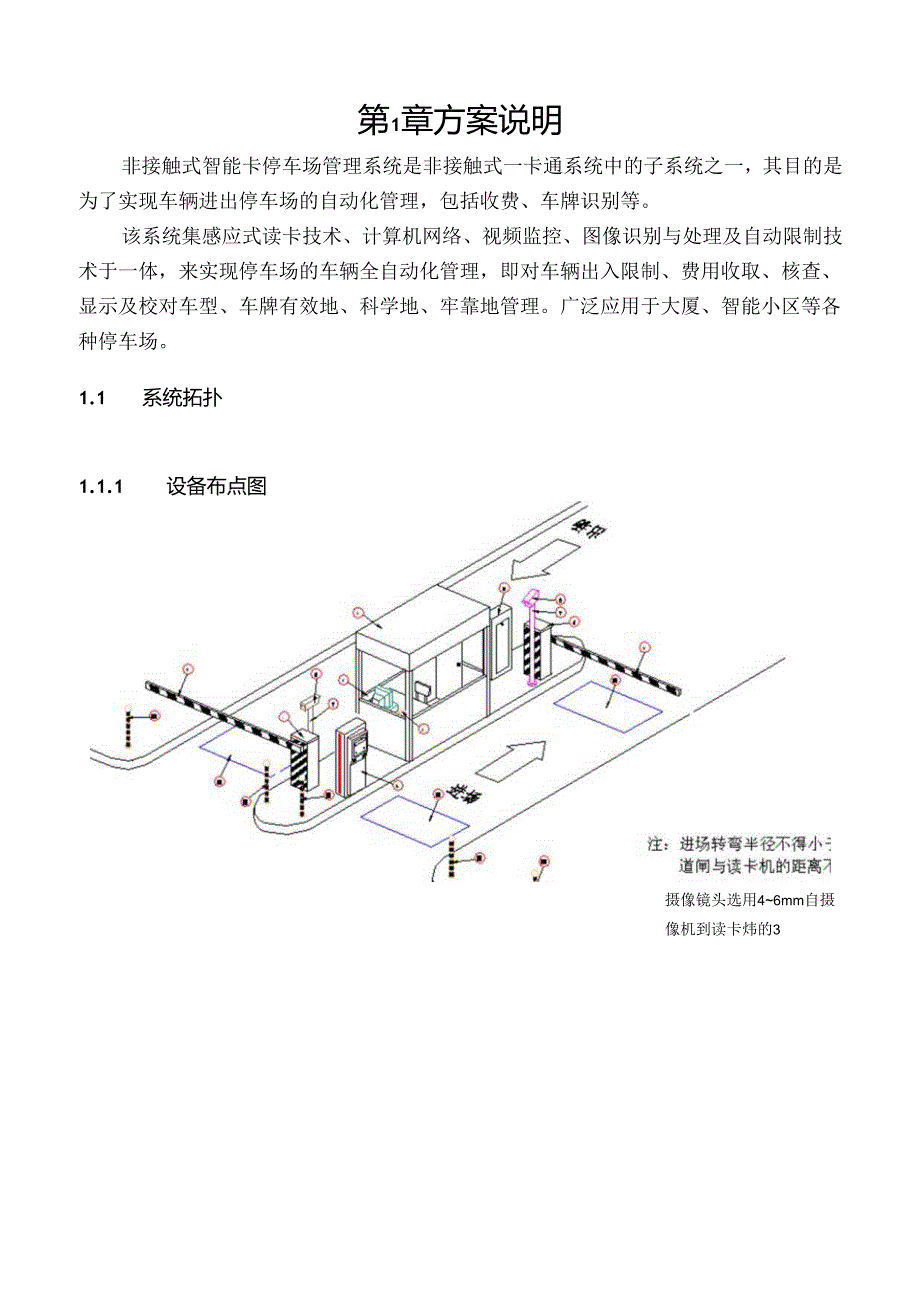

2、91.4.9 图像采集卡101.4.10彩色摄像机101.4.11RS485多功能通信卡101.4.12不锈钢岗亭102122 .1系统简介122.1.1 软件系统简介122.1.2 操作流程123 .2系统需求132. 2.1软件需求133. 2.2硬件需求132.3操作说明132.3.1登录142.3.2维护142.3.3监控152.3.4纪录1619施工方案及培训支配1.1 施工人员组织错误!未定义书签。1.2 工程执行流程图191.3 培训支配193. 3.1系统布线安装工艺流程图204. 3.2质量管理20第4章系统培训和售后服务承诺215. 1系统培训216. 2售后服务21第1章
3、方案说明非接触式智能卡停车场管理系统是非接触式一卡通系统中的子系统之一，其目的是为了实现车辆进出停车场的自动化管理，包括收费、车牌识别等。该系统集感应式读卡技术、计算机网络、视频监控、图像识别与处理及自动限制技术于一体，来实现停车场的车辆全自动化管理，即对车辆出入限制、费用收取、核查、显示及校对车型、车牌有效地、科学地、牢靠地管理。广泛应用于大厦、智能小区等各种停车场。1.1 系统拓扑1.1.1设备布点图摄像镜头选用46mm自摄像机到读卡炜的31.2 系统功能1.2.1 基本功能J感应卡可以防水、防磁、防静电；X可接各种Wiegand读卡设备，感应距离可依据需求选择IOmm-20m；，具有长期
4、卡、月租卡、临时卡、管理卡、特权卡等各种管理权限，可以设置成收费或不收费方式；X可脱机或联机运用，任何状况均可记录进出行车信息，当网络断开，处开脱机状态时，系统正常运行，网络联通，数据自动复原；U利用车辆检测器实现防砸车功能；1.2.2 扩展功能X自动出卡功能；对于临时卡的发放，采纳自动出卡机自动出卡；，中文显示功能：采纳1.ED显示屏，全中文显示时间、收费金额、卡中余额、卡有效期、车位满以及停车场的相关信息；-1.语音提示功能：正常操作可提示请读卡、收费金额、有效期等相关信息，误操作或非法操作作出相应提示；X对讲功能：在管理中心安装对讲主机，各出入口安装对讲分机，保证各出入口和管理中心的联络
5、；J图象识别功能：采纳高辨别率摄像机在车辆入场时，自动摄取车辆外型、颜色、车牌号码等图像信息，出场时将出口摄取的车辆图象与入口图象进行比较，信息一样时，车辆才放行，确保车辆平安；-1.防砸人、车功能：采纳专用红外线或超声波技术协作车辆检测器实现防砸人、车功能，即人或车在道闸下，闸杆就不会下落，人或车辆离开后，闸杆自动下落；1.2.3 可选功能X多区域车位计数功能：多区域停车场，利用车辆检测器及计数限制器实现各区域车辆统计，通过车位信息显示屏显示；1车位引导功能：利用超声波检测器来检测某车位占用或空闲状态，并将检测到的车位状态改变信息由车位引导限制器实时送至车位引导显示屏，指引最佳停车位置；车辆
6、进场工作流程说明:1、 月卡（储值卡）：入口机读卡器读取月卡式储值卡，管理电脑核对卡号，车牌等相关信息管理电脑自动记录入场信息（卡号、时间、图象等）。有效卡时自动抬杆，1.ED显示屏显示“欢迎入场”及相应语音提示，车辆入场后，道闸自动关闭。无效车时，自动提示缘由，“卡过期”或“余额不足”等，通过对讲与管理中心联络，由停车场管理员用管理卡或临时卡限制入场。2、 临时卡：司机按入口机上取卡按钮，取卡并读卡。道闸自动抬杆，1.ED显示“欢迎入场”及相应语音提示，车辆入场后道闸自动关闭。3、管理卡、特权卡：（下列情形之一管理员可运用管理卡、特权卡）月卡过期、余额不足；公安、部队等特别车辆。1.2.5出
7、口工作流程工作流程说明：1、 月卡、储值卡出口机读卡器读取月卡或储值卡，管理电脑自动计费、扣费并在1.ED显示屏显示及相应语音提示。管理电脑联动供应车牌，出、入口图象供管理员核实，保证车辆平安。有效车时，道闸自动抬杆，1.ED显示屏显示“一路顺风”及相应语音提示，车辆出场后，道闸自动关闭。2、无效卡时，自动提示缘由，由管理员用管理卡或特权卡限制出场。临时卡司机交临时卡交由管理员读卡，电脑自动计费，并在1.ED显示屏显示“收费金额”及相应语音提示。管理电脑自动供应出口、入口图象供管理员核实。管理员确认车辆平安后，收费，通过电脑或管理卡开闸，1.ED显示“一路顺风”，车辆出场后，道闸自动关闭。1.
8、3主要设备1.3.1 电动道闸1停电自动解锁X停电后可手摇抬杆4全自动跟踪平衡机构6m杆：46秒，3m杆：24秒X寿命：500万次X尺寸：360x360x10751.3.2 出入口票箱停车场出入口机包括ID卡读卡器、停车场限制器、自动出卡机、中文显示屏、语音提示、对讲系统、电源、机箱等设备。J读卡器为标准Wiegand接口，感应距离：10-25mmo1限制精确：采纳计算机限制和数据处理技术，自动化程度更高。1平安防伪：采纳了目前世界先进的非接触式智能卡技术，防伪性能好。自由读卡：感应通讯，无方向性，便利用户运用I防止砸车：道闸依据车辆的通行状况自动升起和着陆，有地感和压力电波装置双重防砸车功能
9、。X声音提示：采纳先进的拔式数字化语音模块，声音清楚、好听。X信息显示：带1.ED显示屏具有中英文双语显示功能。X停车场出入口机包括ID卡读卡器、停车场限制器、自动出卡机、中文显示屏、语音提示、对讲系统、电源、机箱等设备。I读卡器为标准Wiegand接口，感应距离：20ToonIn1。1.3.3停车场限制器读卡器接口：两个标准Wiegand26/34J自动出卡机接口：RS-232中文显示屏接口：RS-232X通讯接口：RS-485/RS-232I输出限制开闸、落闸地感线圈输入满位指示输出I语音输出：5V音频X脱机信息储存量15000条（须要加网络限制器）4.具有脱机转换开关，可脱机或联网运用1
10、.3.4 自动出卡机（入口）X自动出卡机通过车辆检测器(地感线圈)检测车辆及协作出卡按钮限制出卡收卡。X工作电压：DC24V(50mA400mA)U出卡厚度：0.4mm1.6mm人卡片存放量为厚卡：100张、薄卡：300张。1其通讯接口为RS-232.1.3.5 中文显示屏中文显示屏用于显示时间、请读卡、收费金额、J车位满、卡有效期等信息。满屏6个字，滚动显示显示点阵面积(mm)：753X70J通讯接口：RS-232U工作电压：5VDC10%(4A)X防雨式设计，确保全天候牢靠运行1-3.6语音提不X对部分重要显示信息及非法操作等做出相应的语言提示，便于用户正确运用系统。X标准一般话。，电脑声
11、卡干脆输出1.3.7电源1用于出入口机中全部设备的电源供应。J输入：AC220V10%50HZ600mA10%J输出：DC24V500mADC12V1500mA1.3.8车辆检测器车辆检测主要通过地感线圈检测车辆的有无，有两种应用：1用于出入口机的限制器，通过检测车辆的有无，来确定显示的内容、自动出卡机的发卡等。X用于道闸中的限制器，通过检测车辆的有无，来推断道闸栏杆的起落达到防砸车的目的。，车辆检测器的技术指标：4.灵敏度：中学低可调，适应各种车辆类型（摩托车、小汽车、中型车、大型车等），频率：中学低可调，抗干扰实力极强U工作电压：DC12V（80mA120mA）1.尺寸：130x58x16
12、01.3.9 图像采集卡图像采集卡的作用是将摄像机摄取的模拟图像转换成数字图像并存入数据库中，以实现停车场系统的图像对比功能。XPCI总线，兼容WindOWS即插即用（PNP）o1显示画面流畅不间断，每秒可达30帧。X显示辨别率可达640*480、24位真彩。，摄像机自动光圈镜头、支架、护罩、射灯。1.3.10 彩色摄像机外观如图：主要包括高清楚度CCD、自动光圈镜头、输入输出部分等;X图像感测器：SONYEX-VIEW1/3隔行彩色CCD传感器;影响图素：PA1.752（三）582(V)NTSC768（三）494(V)；X扫描系统：NTSC标准525线30帧/秒（PA1.标准625线25帧/
13、秒）；X同步系统：内同步/电源同步（AC）；X水平解晰度：大于420TV线；X视频输出标准：lVp-p75欧姆，混合；白平衡：自动跟踪白平衡范(2000oIClOOo0K)；1.3.11 RS485多功能通信卡主要包括主卡模块、串口线、直流电源等；，防雷爱护功能（15KV的RS232串口爱护和1.X数据流向自动限制，不需握手信号；U具有自适应接口功能；围500W的接口线路爱护）；，数据转换,RS485数据转换RS232格式；W茶帝泊混包保枷眄电代秣让也用电更安全免为9,送木质电瓶台给吃印母便使和文忠房若M送掺气E无室内外官慢气同行只指一支先修支我们配哥双联首咯怖采用*业长幡Q记疝定均板材”?1
