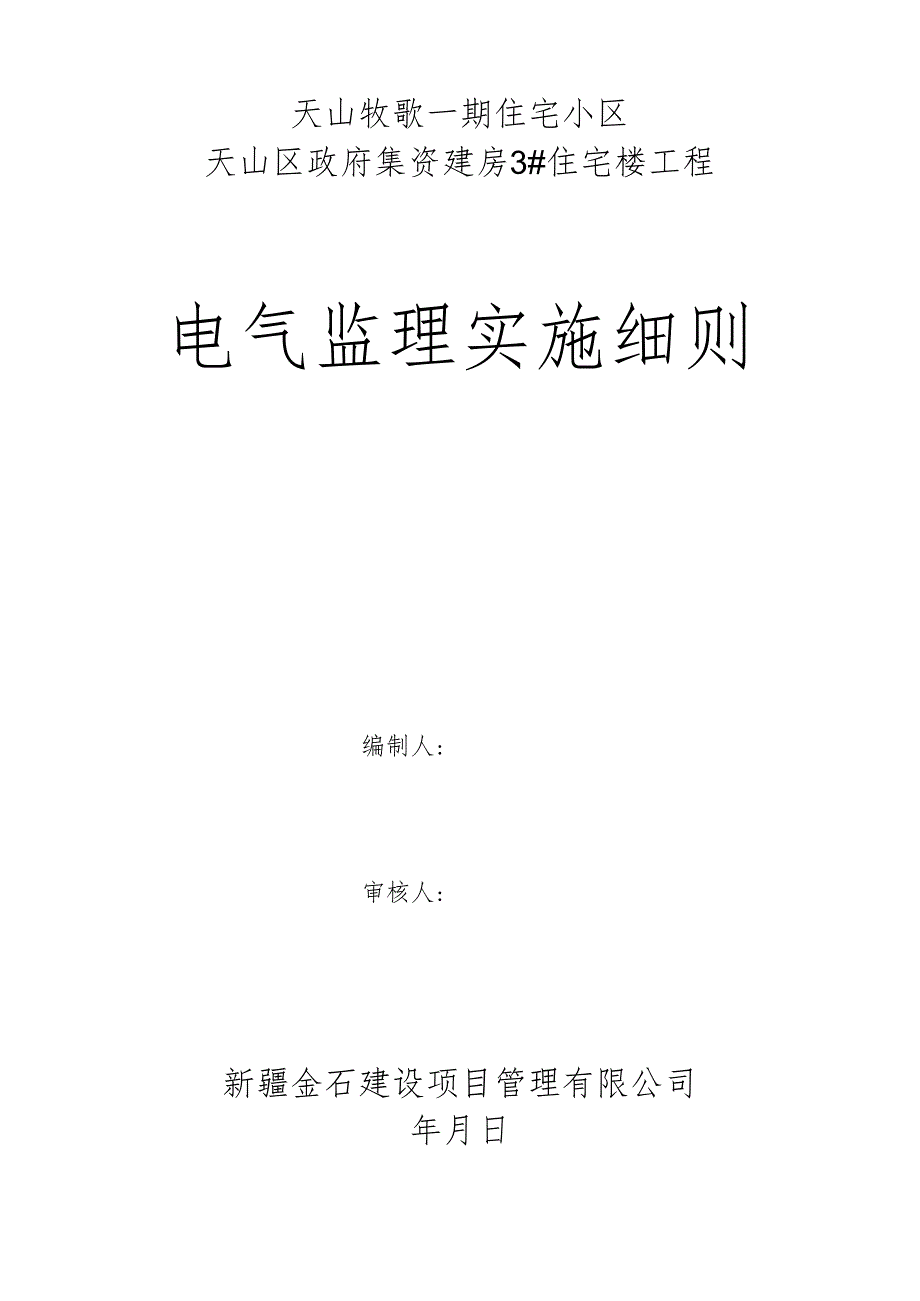

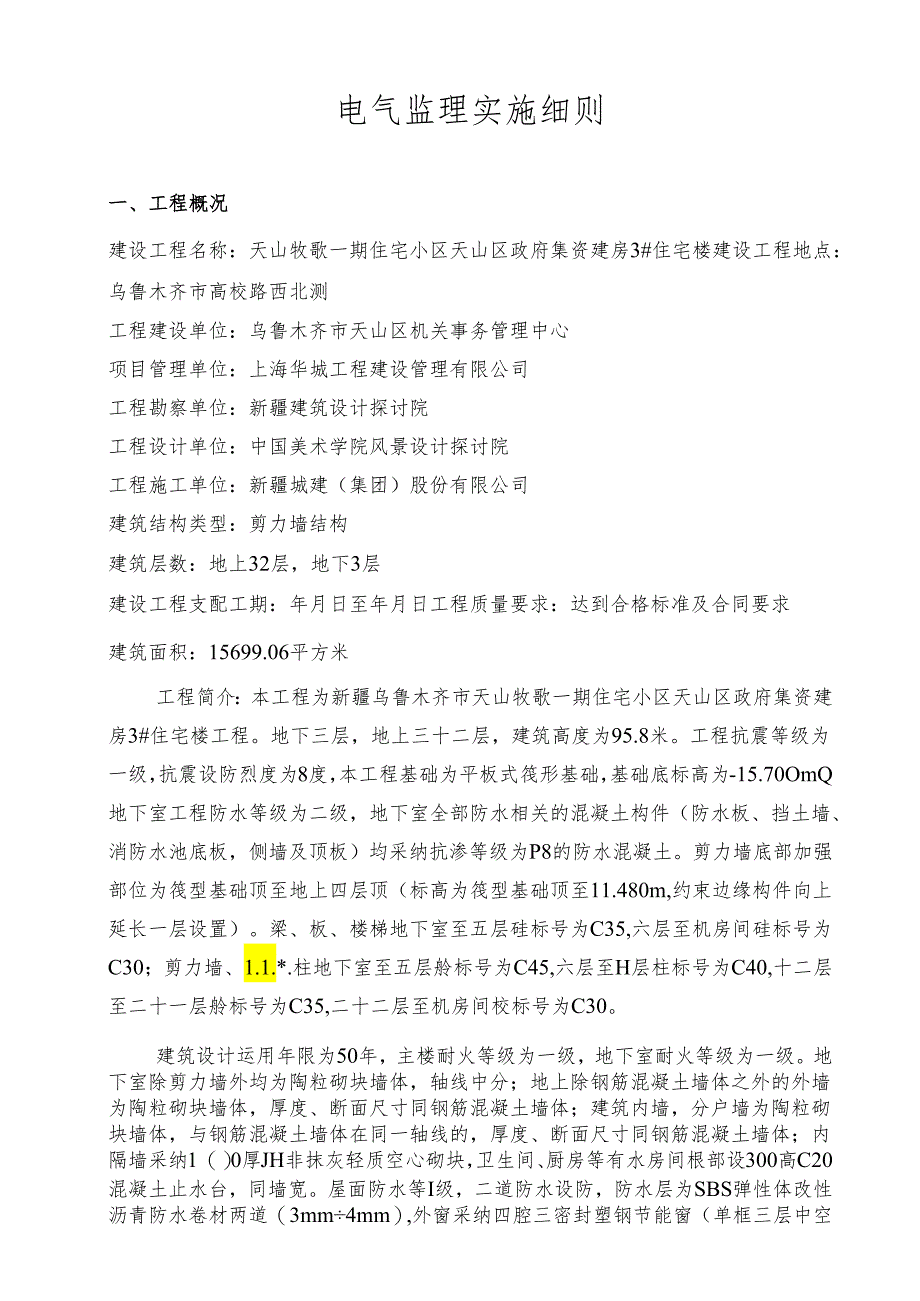

1、天山牧歌一期住宅小区天山区政府集资建房3#住宅楼工程电气监理实施细则编制人:审核人:新疆金石建设项目管理有限公司年月日1、工程概况3页2、监理工作流程（见附页）.4页3、监理工作的限制要点及目标值5页4、监理工作的方法及措施16页5、电气监理工作流程图18页电气监理实施细则一、工程概况建设工程名称：天山牧歌一期住宅小区天山区政府集资建房3#住宅楼建设工程地点：乌鲁木齐市高校路西北测工程建设单位：乌鲁木齐市天山区机关事务管理中心项目管理单位：上海华城工程建设管理有限公司工程勘察单位：新疆建筑设计探讨院工程设计单位：中国美术学院风景设计探讨院工程施工单位：新疆城建（集团）股份有限公司建筑结构类型：
2、剪力墙结构建筑层数：地上32层，地下3层建设工程支配工期：年月日至年月日工程质量要求：达到合格标准及合同要求建筑面积：15699.06平方米工程简介：本工程为新疆乌鲁木齐市天山牧歌一期住宅小区天山区政府集资建房3#住宅楼工程。地下三层，地上三十二层，建筑高度为95.8米。工程抗震等级为一级，抗震设防烈度为8度，本工程基础为平板式筏形基础，基础底标高为-15.70OmQ地下室工程防水等级为二级，地下室全部防水相关的混凝土构件（防水板、挡土墙、消防水池底板，侧墙及顶板）均采纳抗渗等级为P8的防水混凝土。剪力墙底部加强部位为筏型基础顶至地上四层顶（标高为筏型基础顶至11.480m,约束边缘构件向上延
3、长一层设置）。梁、板、楼梯地下室至五层硅标号为C35,六层至机房间硅标号为C30；剪力墙、1.1.*.柱地下室至五层舲标号为C45,六层至H层柱标号为C40,十二层至二十一层舲标号为C35,二十二层至机房间校标号为C30。建筑设计运用年限为50年，主楼耐火等级为一级，地下室耐火等级为一级。地下室除剪力墙外均为陶粒砌块墙体，轴线中分；地上除钢筋混凝土墙体之外的外墙为陶粒砌块墙体，厚度、断面尺寸同钢筋混凝土墙体；建筑内墙，分户墙为陶粒砌块墙体，与钢筋混凝土墙体在同一轴线的，厚度、断面尺寸同钢筋混凝土墙体；内隔墙采纳1（）0厚JH非抹灰轻质空心砌块，卫生间、厨房等有水房间根部设300高C20混凝土止
4、水台，同墙宽。屋面防水等I级，二道防水设防，防水层为SBS弹性体改性沥青防水卷材两道（3mm4mm）,外窗采纳四腔三密封塑钢节能窗（单框三层中空玻璃，65系列，4+12A+4+12A+4）o屋面保温采纳150厚XPS保温板，外墙保温一层为A级改性酚醛板，二层及二层以上为110厚XPS板（燃烧性能为Bl级），二层以上每层沿楼板处设300高水平防火隔离带（燃烧性能为A级），全部袒露的土建主体部分未做注明处均做30厚EPS板保温（燃烧性能为Bl级）。本工程施工内容包括配电、照明、火灾自动报警、通讯系统、综合布线，防雷和接地系统。本工程电源为地下室配电间电源进线柜内的进线开关，引入380/220V电源
5、。本工程电气穿线管，照明支管为SC钢管。本工程为三类防雷建筑，防雷接地，电气设备爱护接地，弱点接地，共用一组接地，接地电阻不大于1欧姆，在地下室配电间设总等电位连接端子箱。二、监理工作流程（见附页）三、监理工作的限制依据要点及目标值1建筑电气工程施工质量验收规范GB50303-20022工程建设标准强制性条文-建筑部分2002年版3低压电气设备施工及验收规范GB50254-964接地装置施工及验收规范GB50169-925电缆线路施工及验收规范GB50168-926电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范(GBJI48-90)7电气装置安装工程电气设备交接试验标准(GB50
6、150-91)8电气装置安装工程盘，柜及二次回路接线施工及验收规范(GB50171-92)9火灾自动报警系统施工及验收规范(GB50166-92)(一)电气施工队伍进场资料审查1、施工单位资质证书审查、复验、认可，施工队伍具备该项工程的施工实力。2、施工管理技术人员资格证审查、复核、备案。3、施工单位供应的施工方案和技术交底，并逐项审查和确认。4、施工操作人员特殊工种应具有劳动部门培训和颁发的上岗证，监理工程师审查、确认、备案。(二)材料进场检验1、对全部进场的材料，必需由施工单位向现场监理报验。2、报验的材料必需具有三证：产品生产许可证、产品质量合格证、产品质量检验报告。3、全部电气设备应符
7、合下列规定：(1)检验合格证和随带文件，查验生产许可证、产品质量检验报告、产品质量合格证。(2)外观检查：出名牌，元件无损坏、无丢失，接线无脱落无损伤。4、电线电缆应符合下列规定：（1）按批检验合格证、生产许可证、检验报告和平安认证标记。（2）外观检查：包装完好，抽样的电线绝缘层完整无损，厚度匀称，电缆无压扁、扭曲，铠装无松卷，电线、电缆外护层出名显标记和厂名、厂标。（三）施工技术资料报验1、根据施工工序进行报验，每完成一道工序进行刚好报验。2、施工单位每完成一道工序，首先：1）班组自检；2）电气工进步行现场检查；3）专业质检员检查，合格后向监理工程师报验，经监理工程师现场检查合格后，确认无误
8、，方可进行下道工序。3、隐藏工程验收，电气安装中的埋设线槽、直埋电缆、接地装置等工程，在进行下道工序施工前，应由监理工程师检查验收，签字后方可进入下道工序作业。（四）施工现场平安措施和临时用电平安要求及用电平安限制依据：施工现场临时用电平安技术规范（JGJ-46-2005）建设工程施工现场供用电平安规范（GB50104-93）建设机械运用平安技术规程（JGJ33-2001）1、施工现场的临时用电必需执行施工现场临时用电平安技术规范JGJ46-88的各项要求。2、施工现场应设立专职电工，支配值班，保证现场用电平安，现场值班人员由施工单位上报名单，并进行技术交底，监理工程师进行检查。3、值班电工要
9、求：1）对工作仔细负责，遵守劳动纪律，坚守工作岗位。2）熟知强制性规范的各项要求和相关的法规、标准及规范。3）要有建设行政主管部门颁发的特殊工种上岗证和供电部门发的电工执照，具备该工程技术等级要求。4）现场临时用电由电工进行操作，其它非电工人员不得操作，以保证用电平安Q（五）钢管敷设要求标准1、钢管的型号、规格、质量要符合设计要求和施工规范的规定。2、钢管的内壁、外壁应作防腐处理，当埋入混凝土内时，钢管外壁可不作防腐处理。3、钢管不应有折扁和裂缝，管内应无缺屑及毛刺、切口，应平整光滑。4、盒、箱设置正确，固定牢靠，管子入盒箱处顺直，用锁母固定好管口，管螺纹宜露出锁母2-3扣。5、管线穿过伸缩缝
10、处应有补偿装置，穿过建筑物和设备基础时要加爱护管。6、钢管的弯扁度不应大于管外径的10%,当线路明配时，弯曲半径不宜小于管外径的6倍，埋入地下或混凝土内时弯曲半径不宜小于管外径的10倍。线管暗配时，爱护层应大于15mm,钢管对接应有套管，套管长度宜为外径1.5-3倍。（六）管内穿绝缘导线质量标准1、导线规格、型号必需符合设计要求和国家标准的规定。2、照明线路的绝缘电阻值不小于0.5M,动力线路的绝缘电阻值不应小于1Mo3、穿线前应将管内的积水及杂物清除干净。盒箱内清洁无杂物，护口、护线管齐全无脱落，导线排列整齐，并留有适当余量，导线在管内无接头。不进入箱内的垂直管上口穿线后密封处理良好。导线连
11、接坚固，包扎成束。4、必需根据设计回路、编号进行施工，不得随意配线，以保三相负荷的平衡。5、导线应按施工图的相序配置，相色清晰，相序正确，A相黄色线，B相为绿色线，C相为红色线。零线为兰色，爱护接地（PE）为黄绿相间双色线。（七）灯具安装的质量标准1、灯具安装的质量，灯具的型号，应符合设计要求和规范的规定。2、灯具安装坚固、端正，位置正确，导线进入灯具要有适当的余量，连接紧密不伤线。3、安装在绝缘台上的电气照明装置，其导线端头绝缘部分应伸出绝缘台的表面。4、螺扣灯头的中心端子接相线，螺纹端子接零线。5、同一室内或场所成排安装的灯具中心偏差不大于5m11.（八）插座、开关安装质量标准1、插座的接
12、地爱护措施必需符合设计要求和施工规范的规定。2、单相两孔插座接线，面对插座左孔接零线，右孔接相线；单相三孔插座接线，面对插座左孔接零线，右孔接相线，上孔接地线。3、开关安装位置便于操作，开关边缘距门框的距离宜为0.15-0.2Mo4、开关切断相线，导线进入器具处绝缘良好不伤线。5、开关、插座的安装位置正确。盒内清洁无杂物，表面清洁无变形，盖板紧贴墙面。6、并列安装相同型号的开关、插座距地面的高度应一样，高差不大于Imm,同一室内安装的开关插座高差不应大于5mmo面板垂直度允许偏差0.5mmo（九）配电箱安装（照明）1、型号、规格及外观质量应符合设计要求和规范的规定。2、安装位置正确，部件齐全，
13、箱体开孔合适，切口整齐。暗式配电箱盖紧贴墙面。零线经汇流排连接，无绞接现象。油漆完整，盘内外清洁，回路编号齐全，接线整齐，PE线明显坚固。3、导线与器具连接坚固、紧密，不伤线芯，压板连接时，压紧无松动，螺栓连接时，在同一端子上的导线不超过两根，防松螺垫齐全。4、允许偏差项目：配电箱体高50cm以下，允许偏差1.5mm,配电箱体高50cm以上，允许偏差3mmo(十)配电柜、屏安装1、配电柜、屏的基础槽钢埋坚固牢靠，接地良好，高压柜与地面水平，低压柜高出地面20-3Onln1,成列柜屏基础水平偏差小于0.05mm。2、配电柜、屏应有出厂合格证，检验报告齐全，产品规格型号符合设计要求。3、配电柜、屏
14、按图施工、排列，核对与图一样为合格。4、配电柜、屏外观油漆完备，无损坏现象，配电附件齐全，盘面清洁、标记清晰。5、柜、屏内的设备要求(1)开关、变流器、互感器、继电爱护器、仪表二次线布置合理，装接线坚固，有编号和标记，与图纸比照符合设计要求和规范规定。(2)抽屉式开关同型号的可以互换，运用敏捷无卡阻，无碰撞声，机械联锁牢靠，盘内照明装置正确。(3)柜、屏底层与槽钢连接坚固，高压柜采纳焊接，低压屏采纳螺栓连接，柜、屏不带电的金属接地良好。(4)柜、屏底层电缆引入孔洞应堵封严密。(5)柜、屏有结冻、结霜的场所应做防冻措施。(6)开关动触头与静触头接合正确，同期度符合规范规定，三相偏差l-3mm,开
15、关触头接合压强符合规范要求，用复印纸打印检测接触面积。刀闸检测采纳塞尺0.04插上下左右，严密。(7)开关接触电阻检测不大于规范要求l%oQ(8)开关跳合闸的时速不超过规范规定。(9)柜、屏导电体一次、二次线绝缘电阻检测：IOKV用250OV摇表检测绝缘电阻大于20MQ,IKV用100Ov摇表检测大于20M。(10)柜、屏有互锁的开关，应做互锁试验，互锁应有机械闭锁和电气连锁。(十一)电线敷设与电缆终端端头制作1、电缆有出厂合格证，产品型号、规格应符合设计要求。2、电缆沟内的支托架符合规范要求，接地良好，油漆完备。3、电缆敷设平直、固定坚固无弯曲，排列整齐，无交叉现象。每拐角处有电缆编号和名称标记。4、电缆管径大于电缆外径1.5倍以上，管的弯曲大于管外径6倍以上，严禁电缆管有弯曲2个（导线可以二个弯曲）。5、直埋电缆深度应在冻土层以下一般规范规定1.2米以下，设计有说明以设计为准。直埋电缆的上下部应铺以不小于100nInl厚的软土或砂层，并加盖爱护板，其覆盖宽度应超过电缆两侧各501111,爱护板可采纳混凝土盖板或砖块。6、电缆在桥架内敷设，排列整齐，无交叉，自然平直，在桥架内的电缆占空间不能超过40%o
