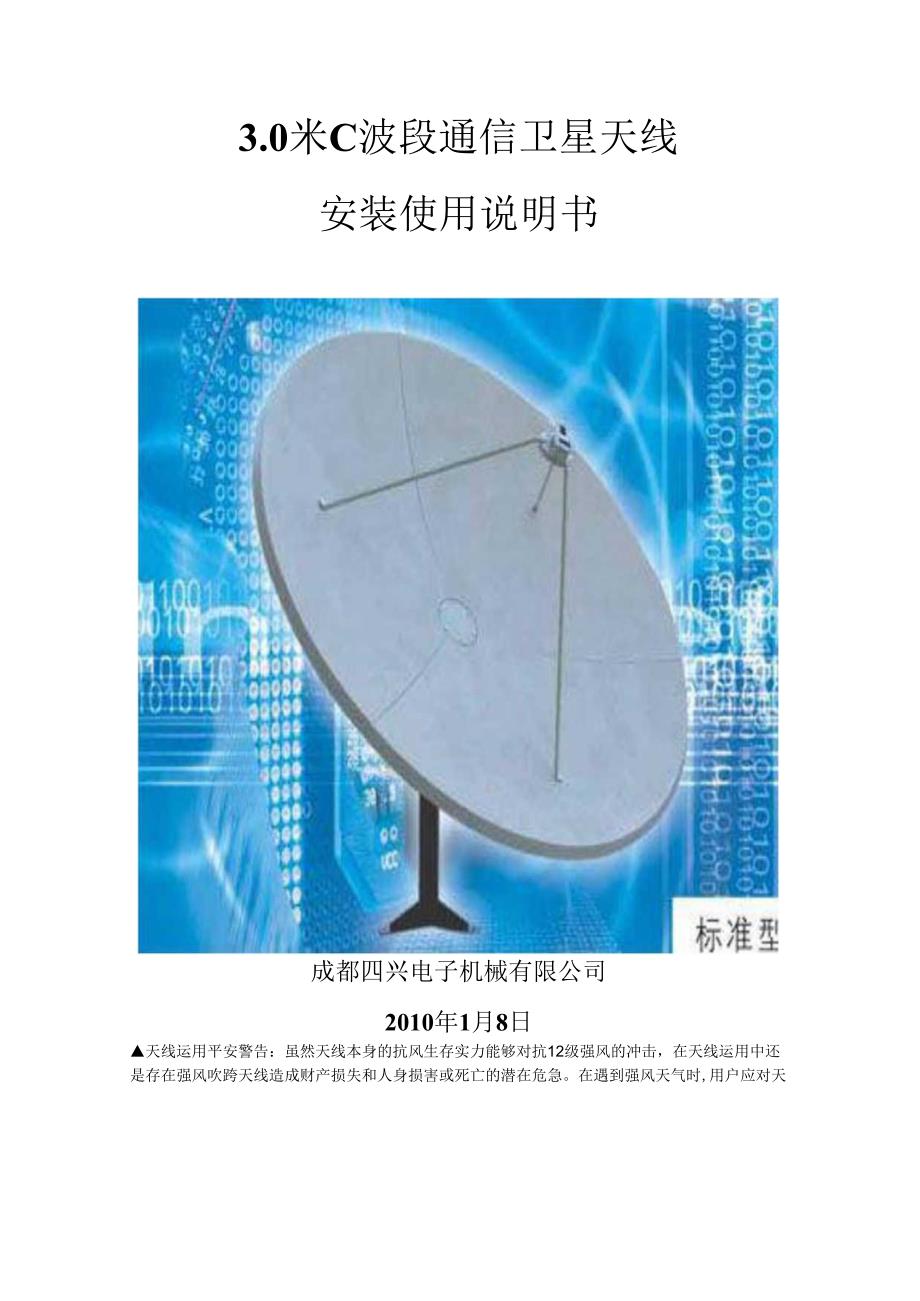

1、3.0米C波段通信卫星天线安装使用说明书成都四兴电子机械有限公司2010年1月8日天线运用平安警告：虽然天线本身的抗风生存实力能够对抗12级强风的冲击，在天线运用中还是存在强风吹跨天线造成财产损失和人身损害或死亡的潜在危急。在遇到强风天气时,用户应对天线进行适当的检查和临时加固措施。一、天线结构特征(1)二、主要技术参数(1)三、安装(2)四、维护(10)一、天线结构特征本天线为赋型环焦天线，是我国近年来新研制胜利的高效、低旁瓣小口径天线，它既能工作于线极化，又能工作于园极化，既能用于卫星通信，又能用于微波及散射通信。随着卫星通信的发展，近年来广泛用于卫星通信小树站等领域。本天线特性：天线主面
2、为八块散形面组合而成实体板状结构，座架为稳定性好的三角架结构。具有设计新奇，造型美观，安装便利，操作简洁,机械强度好，抗风力强等特性。二、主要技术参数1、结构尺寸：主面直径D=3m,副面直径d=0.356m2、驱动：方式：手动转动范围：方位60,俯仰0903、环境适应实力(1)环境温度：40J-55(2)温度：100%(室外)(3)抗风实力：保精度工作风速：稳风17ms,瞬风20ms降精度工作风速：稳风20ms,瞬风25ms天线朝天锁定风速：35ms生存风速50ms(4)降雨：降雨25mmH以内保精度工作(5)抗震：水平重量0.4g,垂直重量0.2g4、重量：净重24Okg5、包装箱尺寸长X宽
3、X高=1.66mX0.81mX1.35m运输毛重320kg三、安装天线基础必需依据本说明书的基础图纸进行设计和施工。天线基础的质量缺陷可以导致天线的抗风实力的下降。1、基础(1)基础设计按生存风速50ms设计施工。此时的天线倾倒力为2628kgmo在实际施工中请按3000kgm设计基础。P-X).71rv(2)基础平面及指向地脚螺栓规格：M24X400,共6套紧固件。基础指向：图2中A指向卫星通信方向。2、安装前打算工作(1)开箱清点，依据装箱清单清点零部件及标准件。(2)找到有关编号按依次摆放，以便对号入座。(3)紧固件分类：大小螺钉、螺母分开以便随时取用。3、座架安装(1)座架底盘(三角架
4、)座落基础之上，戴上全部的平垫、弹垫和螺母(2)立柱、横梁、斜杆安装。(3)方位、俯仰丝杆安装。图5方位、俯仰丝杆图4、天线头安装图6主反射图扇形面板连接螺栓M6辐射支杆连接螺栓M18心体(1)中心体上端面打有字号，如一1一8,此号与扇形面板外圆上编号一样，安装时对号入座。(2)辐射支杆共八根，支承对应的八块扇形面板，此杆上的编号一1223-78、81等字号、数字代表相邻面板号，如12为第一块和其次块之间的辐射支杆、23为第三块面之间的支杆，其它以此类推。(3)安放扇面板，先将中心体上端螺钉(M4)代上拧紧，再穿上外圈螺栓(M6)并代上平垫、螺母，逐步往内圈穿螺栓，代平垫、螺母，待部面板(8块
5、)安放好，螺栓和平垫、螺母全部穿上后，再逐一拧紧紧母。图7馈源安装图(4)馈源安装（5）副面安装图8副面安装图副面调整螺杆副面及其支架连接螺栓M6副面支腿馈源及其套筒中心体副面支架的四脚打有字号，与支脚的号对号入座，副面支腿上如有14号，1号腿对应的1号面板。副面安装位置检查与微调依据副面外圆高度（818与馈源喇叭高度（719）之差以及喇叭和副面的外径制作一个副面安装样板（见图）。喇叭已固定在中心体上，是与主面同心的，安装样板以喇叭为轴心旋转（360）来调整副面的位置。整装好的天线头大约有120公斤由68人抬起来，超过座架上三个支耳高度，十二个M12的螺栓代上平垫、螺母并拧紧。图10天线整架6
6、、双工器安装一发端口收端口图11双工器活动法兰（极化调整）双工器（两端口）0.5.OOOO0.5.6TI24X400距离满足图纸一要求.4.基础为20谕以上。说明：I.基础必须坐落在地面或楼面主横梁或立柱上，并须征得相关部门同意C2 .庭础内必须内扎两层以上Xt；府舫钢筋网并打结，同时与地脚螺栓电焊连接。3 .必须保证6根地脚幄栓之间的3.0米天线基础图成都四兴电子机械行限公司四、维护 天线的常规维护保养的缺失可以导致天线的电气性能和抗风实力的下降。 在天线停用后，建议刚好拆除。如要保留备用，应接着进行常规维护保养。 在天线的运用寿命到期后，建议更新天线，并拆除旧天线。1 .开箱清点零件部件，
7、是否缺少运输中丢失，若有缺少或丢失，马上找有关部或单位协商解决。2 .对主要零部件加强爱惜，轻抬（拿）轻放，切勿碰伤，如主副反射面，微波器件等，若有碰伤，刚好修复或更换。3 .对转动协作部件和紧固件检查是否生锈？如有锈斑刚好清洗，清洗后刚好涂上润滑脂。对传动丝杆和螺母、座架立柱上下协作部位必需涂润滑脂后才能安装。4 .在主反射体内安装副面和馈源套筒时，最多允许体重较轻的两人天线反射体内，必需穿软底鞋以防划伤反射面板。5 .随时留意视察水纹喇叭口密封膜是否有漏气孔，是否破损，如有要刚好更换，馈源系统进水将严峻影响天线性能，甚至会中断通信，不行等闲视之。6 .馈源系统内不允许进水。7 .天线是露天
