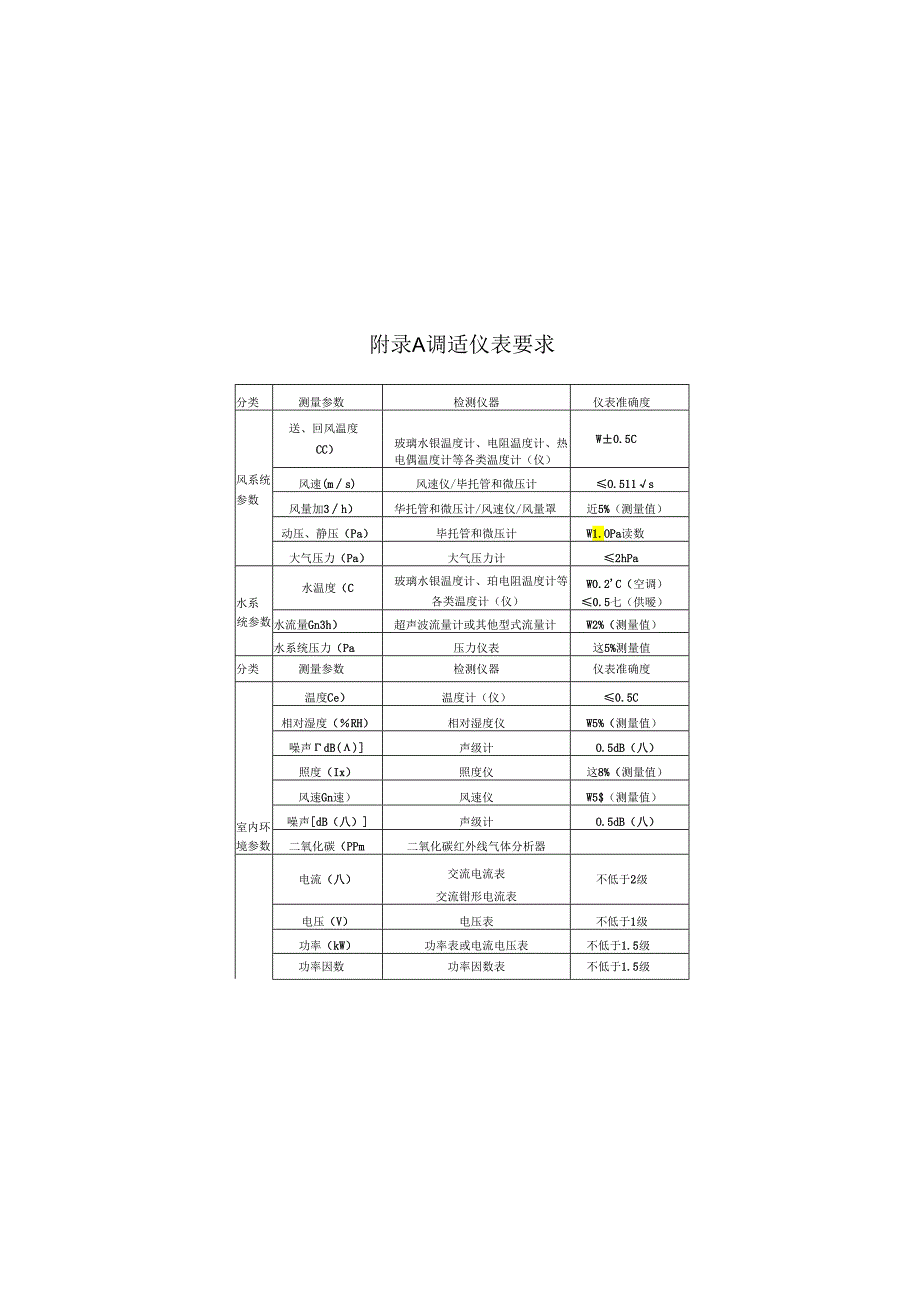

1、附录A调适仪表要求分类测量参数检测仪器仪表准确度风系统参数送、回风温度CC）玻璃水银温度计、电阻温度计、热电偶温度计等各类温度计（仪）W0.5C风速(ms)风速仪/毕托管和微压计O.511s风量加3h）华托管和微压计/风速仪/风量罩近5%（测量值）动压、静压（Pa）毕托管和微压计W1.OPa读数大气压力（Pa）大气压力计2hPa水系统参数水温度（C玻璃水银温度计、珀电阻温度计等各类温度计（仪）W0.2C（空调）0.5七（供暧）水流量Gn3h）超声波流量计或其他型式流量计W2%（测量值）水系统压力（Pa压力仪表这5%测量值分类测量参数检测仪器仪表准确度室内环境参数温度Ce）温度计（仪）0.5C相

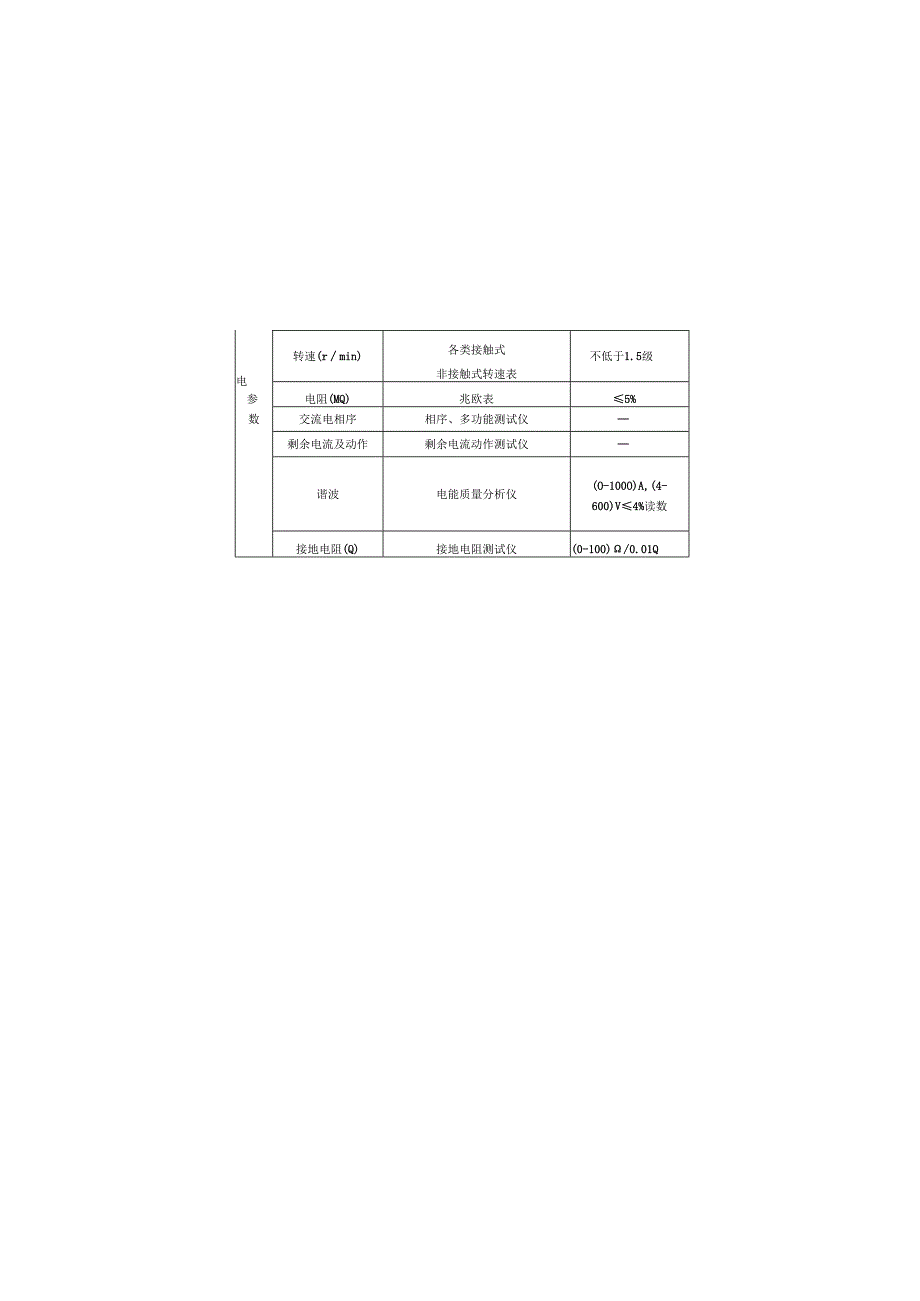

2、对湿度（RH）相对湿度仪W5%（测量值）噪声dB()声级计O.5dB（八）照度（Ix）照度仪这8%（测量值）风速Gn速）风速仪W5$（测量值）噪声dB（八）声级计O.5dB（八）二氧化碳（PPm二氧化碳红外线气体分析器电流（八）交流电流表交流钳形电流表不低于2级电压（V）电压表不低于1级功率（kW）功率表或电流电压表不低于1.5级功率因数功率因数表不低于1.5级电参转速(rmin)各类接触式非接触式转速表不低于1.5级电阻(MQ)兆欧表5%数交流电相序相序、多功能测试仪剩余电流及动作剩余电流动作测试仪谐波电能质量分析仪(O-100O)A,(4-600)V4%读数接地电阻(Q)接地电阻测试仪(0

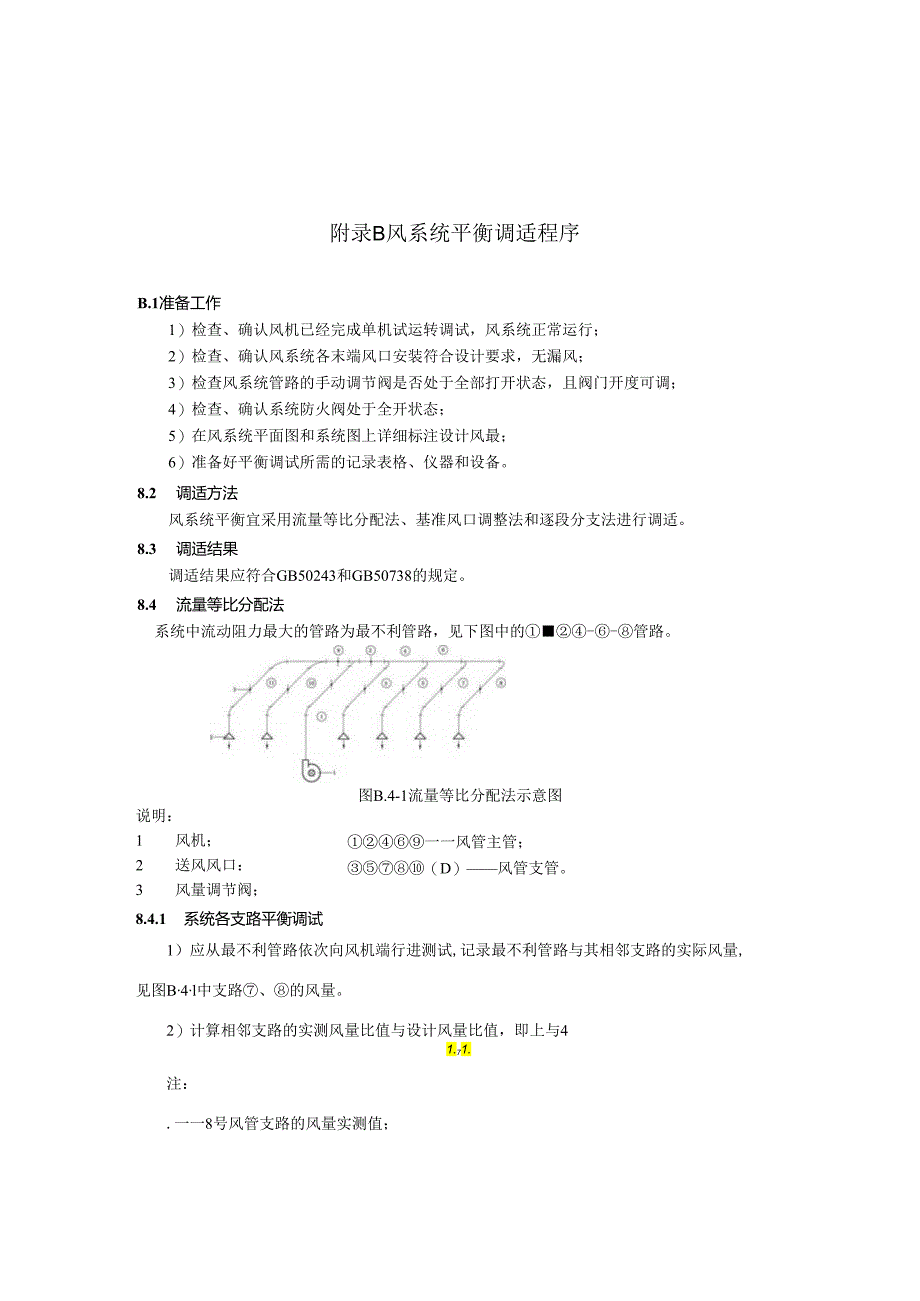

3、-100)/0.01Q附录B风系统平衡调适程序B.1准备工作1）检查、确认风机已经完成单机试运转调试，风系统正常运行；2）检查、确认风系统各末端风口安装符合设计要求，无漏风；3）检查风系统管路的手动调节阀是否处于全部打开状态，且阀门开度可调；4）检查、确认系统防火阀处于全开状态；5）在风系统平面图和系统图上详细标注设计风最；6）准备好平衡调试所需的记录表格、仪器和设备。8.2 调适方法风系统平衡宜采用流量等比分配法、基准风口调整法和逐段分支法进行调适。8.3 调适结果调适结果应符合GB50243和GB50738的规定。8.4 流量等比分配法系统中流动阻力最大的管路为最不利管路，见下图中的-管路
4、。图B.4-1流量等比分配法示意图说明：一一风管主管；（D）风管支管。1 风机；2 送风风口：3 风量调节阀；8.4.1 系统各支路平衡调试1）应从最不利管路依次向风机端行进测试,记录最不利管路与其相邻支路的实际风量,见图B4l中支路、的风量。2）计算相邻支路的实测风量比值与设计风量比值，即上与41.71.注：.一一8号风管支路的风量实测值；1.7一一7号风管支路的风量实测值;48号风管支路的风量设计值；II7号风管支路的风量设计值。3）调节调节阀，使相邻支路实测风量的比值与设计风量的比值一致，即调节图B.4-1中、支路的调节阀使1.71.4）其他各支路依以上步骤调节。8.4.2 系统主管总风
5、量调试调节主管的调节阀，风量应达到设计风量允许误差范围。应记录系统总风量、支路风量及各支管风口风量，并对阀门开度做好标记。B.5基准风口调整法8.5.1 初测系统中所有阀门开度值应为100%,测试并记录各风口风量。8.5.2 确定最小比值风口根据各风口初测风量分别计算各支管实测风量与设计风量比值，确定最小比值风口。8.5.3 系统各支管风口平衡调试1）将各支管最小比值风口作为基准风口；2）从离风机最远端的支管开始依次向风机进行调节；3）调整各风口实测风量与设计风量的比值，使其与基准风口实测风量与设计风量的比值一致。即图B5l中支路V以支管号风口作为基准风口依次调适风口风量，使区.=Z21.1.
6、M1.q式中：1.2.%、1.y.1.4.1.S分别为风管V支路中2号、1号、3号、4号、5号风口的风量实测值；1.2、1.11.3、1.4N1.5分别为风管V支路中2号、1号、3号、4号、5号风口的风量设计值。-,说明：1 风机；I、In风管主管；a,b,c,d风量调节阀；II、IV、V风管支路：一一送风风口；VI风管支路图B.5-1基准风口调整法示意图B.5.4系统各支路间平衡调试1）将距离调节阀最近的风口作为基准风口，即图B,5-1中支路V的支管号风口与支路IV的支管号风口的实测风量与设计风量的比值一致。见图4调节支路V的调节阀d与支路IV的调节阀c,使J=。同理，调节支路11的调节阀b
7、,使支管风口的实测乙51.lo风量与设计风量的比值和支管号、号风口相同，使空=组。1.51.lO式中：1.s、10-一一分别为风管V支路5号风口和IV支路10号风口的风量实测值；1.5、1.10一一分别为风管V支路5号风口和IV支路10号风口的风量实测值；1.15.、1.15分别为风管II支路15号凤楼的风量实测值和设计值。B.5.4系统主管风量调试调节主管的调节阀，风量应达到设计风量允许误差范围。应记录系统总风量及各风口风量，并对阀门开度做好标记。B.6逐段分支法8.6.1 初调系统总风量应符合下列要求：a）系统中所有阀门开度值应为100%；b）对系统主管阀门进行调节，使总风量大于设计风量的
8、5%10%。逐段分支法示意图如下，调节调节阀j使风量大于设计风量的5%-10%o说明：1风机；风管支路;2送风风口；风管主管；aj一风量调节阀；图B.6-1逐段分支法示意图B.6.2各支路风量调适：由风机侧向末端依次调节各支路的风量，且各支路风量应符合设计风量。即图B.6-1中先对主管与支路进行调节，使风量达到设计要求，再对主管与支路进行调节，然后依次对支路进行调节，使风量到达设计要求。B.7新风系统的平衡调试可参照B.4、B.5、B.6的规定进行。附录C水系统平衡调适程序C.1水系统的水力平衡调适方法宜采用比例法和补偿法。C.2比例法C.2.1准备工作应符合下列要求：a）系统中所有阀门开度值
9、应为100%；b）对干管上的主平衡阀a进行调节，使干管流量达到设计流量。比例法示意图见图C.2-1 循环水泵；4供水管；2 末端设备；5回水管；3 调节阀；a、b、c平衡阀。图C.2-1比例法示意图C.2.2确定流量比最大的立管：对各立管流量进行测试，计算各立管流量与设计流量之比，选择流量比大的立管平衡阀b进行调适。C.2.3确定流量比最大的支管：对各立管上各支管流量进行测试，计算各支管流量与设计流量之比，选择最大流量比的支管平衡阀C进行调节。C.2.4对选定支管上的各末端装置回路进行平衡调试，应符合下列要求：a）对选定支管上各末端装置回路的流量进行测试并记录；b）计算各末端装置回路的流量与设
10、计流量之比，确定流量比最小的回路作为参考回路;c）对相邻末端装置回路的流量进行测试，并对该末端装置回路的调节阀进行凋节，且流量比应与参考回路一致；d）依次对其他末端装置回路的流量进行测试,并对各末端装置回路的调节阀进行凋节，且流量比应与参考回路一致；e）依此方法平衡其他支管上的各末端装置回路。C.2.5对选定立管上的各支管流量进行平衡调适，应符合下列要求：a）对选定各立管上各支管流量进行测试并记录；b）计算各支管流量与设计流量之比，确定流量比最小的支管作为参考回路；c）对相邻支管的流量进行测试，并对该支管的平衡阀进行调节，且流量比应与参考回路一致；d）依次对其他支管的流量进行测试，并对各支管的
11、平衡阀进行调节，且流量比应与参考回路一致；e）依此方法平衡其他立管上的各支管。C.2.6对干管上的各立管流量进行平衡调适，应符合下列要求：a）对干管上各立管的流量进行测试并记录；b）计算各立管流量与设计流量之比确定流量比最小的立管作为参考回路；c）对相邻立管的流量进行测试，并对该立管的平衡阀进行调节，且流量比应与参考回路一致；d）依次对其他立管的流量进行测试，并对各立管的平衡阀进行调节，且流量比应与参考回路一致。C.2.7调节干管流量，使干管流量达到设计流量，应符合下列要求：a）对干管的流量进行测试并记录；b）对干管的平衡阀进行调节，使干管流量达到设计流量。C.3补偿法C.3.1准备工作应符合
12、下列要求：a）系统中所有阀门开度值应为100%；b）对干管上的主平衡阀a进行调节，使干管流量达到设计流量。补偿法示意图见图下图。rJ-1.-三J-1.说明：1循环水泵；4供水管；2末端设备；5回水管；3调节阀；a、b平衡阀。图C.3-1补偿法示意图C.3.2对调节阀压力降范围值的调适，应符合下列要求：a）任选系统中一立管，关闭其他所有立管；b）任选该立管中一支管，将该支管中最后一个末端装置回路作为参考回路；c）将该参考回路的调节阀b作为参考阀，且调节阀或参考回路宜具有可测量调节阀前后压差的功能，调节其他支管阀门时，参考阀的压力降不小于最小测量精度要求，一般为3kPa,并不宜大于5kPaoC.3
13、.3对选定支管上的各末端装置回路进行平衡调适，应符合下列要求：a）分别对参考回路的流量以及参考阀的压力降进行测试并记录；b）对参考阀和支管平衡阀进行调节，末端装置回路在参考阀的压降为最小测量精度压降或3kPa时应达到设计流量；c）依次对其他各未端装置回路的流量进行测试，并调节各末端装置回路的调节阀，且流量应与设计流量一致。同时应保持对支管平衡阀进行调节时，参考阀的压降不变；d）依以上步骤平衡其他支管上的各末端装置回路。C.3.4对选定立管上的各支管流量进行平衡调适，应符合下列要求：a）将立管中最后一个支管作为参考问路，并将该回路上的平衡阀作为参考阀；b）分别对参考回路的流量以及参考阀的压力降进
