《为何低碳钢可以焊接高碳钢不能焊接低碳钢与高碳钢的区别？.docx》由会员分享，可在线阅读，更多相关《为何低碳钢可以焊接高碳钢不能焊接低碳钢与高碳钢的区别？.docx（3页珍藏版）》请在第壹文秘上搜索。

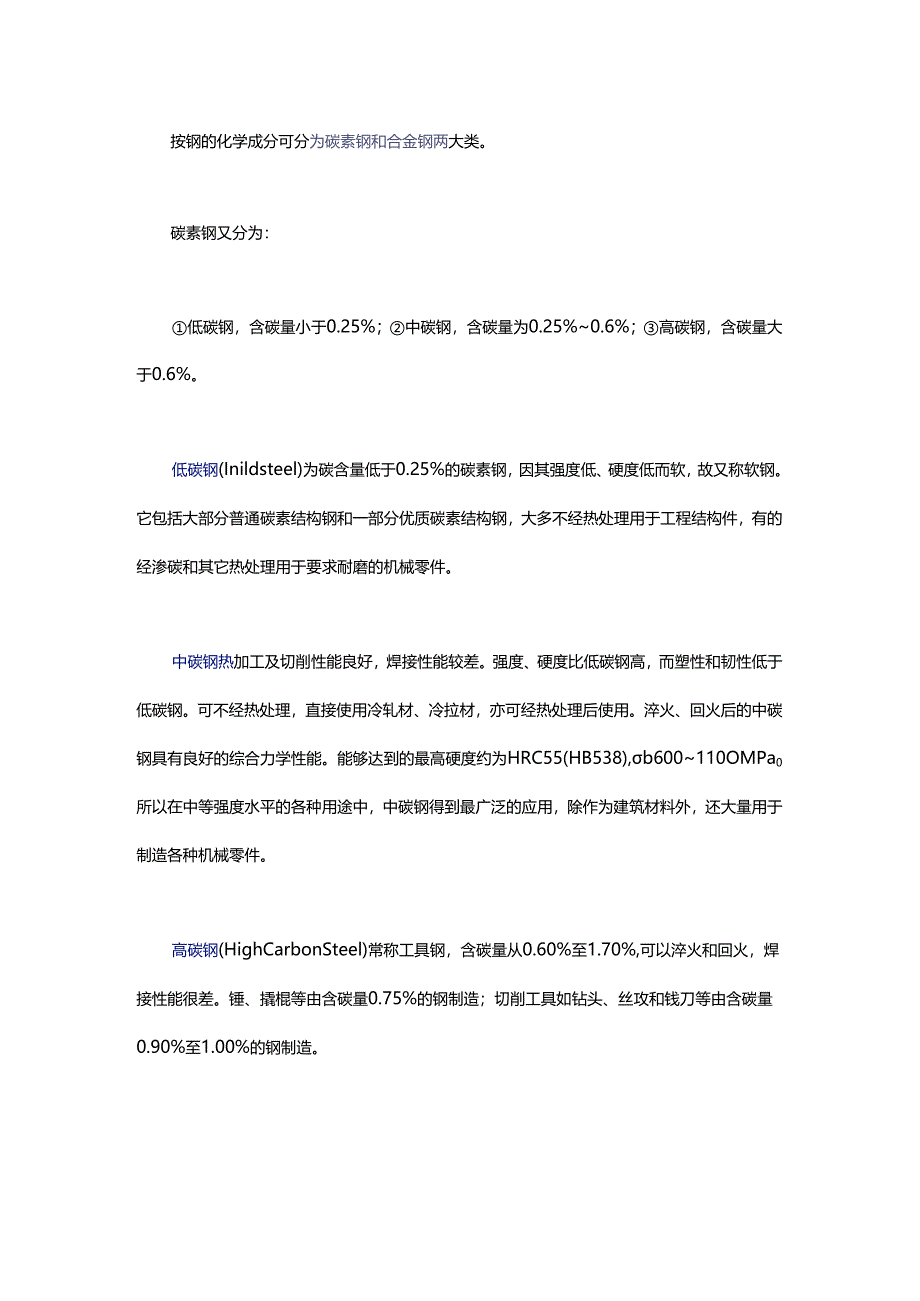

1、按钢的化学成分可分为碳素钢和合金钢两大类。碳素钢又分为：低碳钢，含碳量小于0.25%；中碳钢，含碳量为0.25%0.6%；高碳钢，含碳量大于0.6%。低碳钢(Inildsteel)为碳含量低于0.25%的碳素钢，因其强度低、硬度低而软，故又称软钢。它包括大部分普通碳素结构钢和一部分优质碳素结构钢，大多不经热处理用于工程结构件，有的经渗碳和其它热处理用于要求耐磨的机械零件。中碳钢热加工及切削性能良好，焊接性能较差。强度、硬度比低碳钢高，而塑性和韧性低于低碳钢。可不经热处理，直接使用冷轧材、冷拉材，亦可经热处理后使用。淬火、回火后的中碳钢具有良好的综合力学性能。能够达到的最高硬度约为HRC55(H

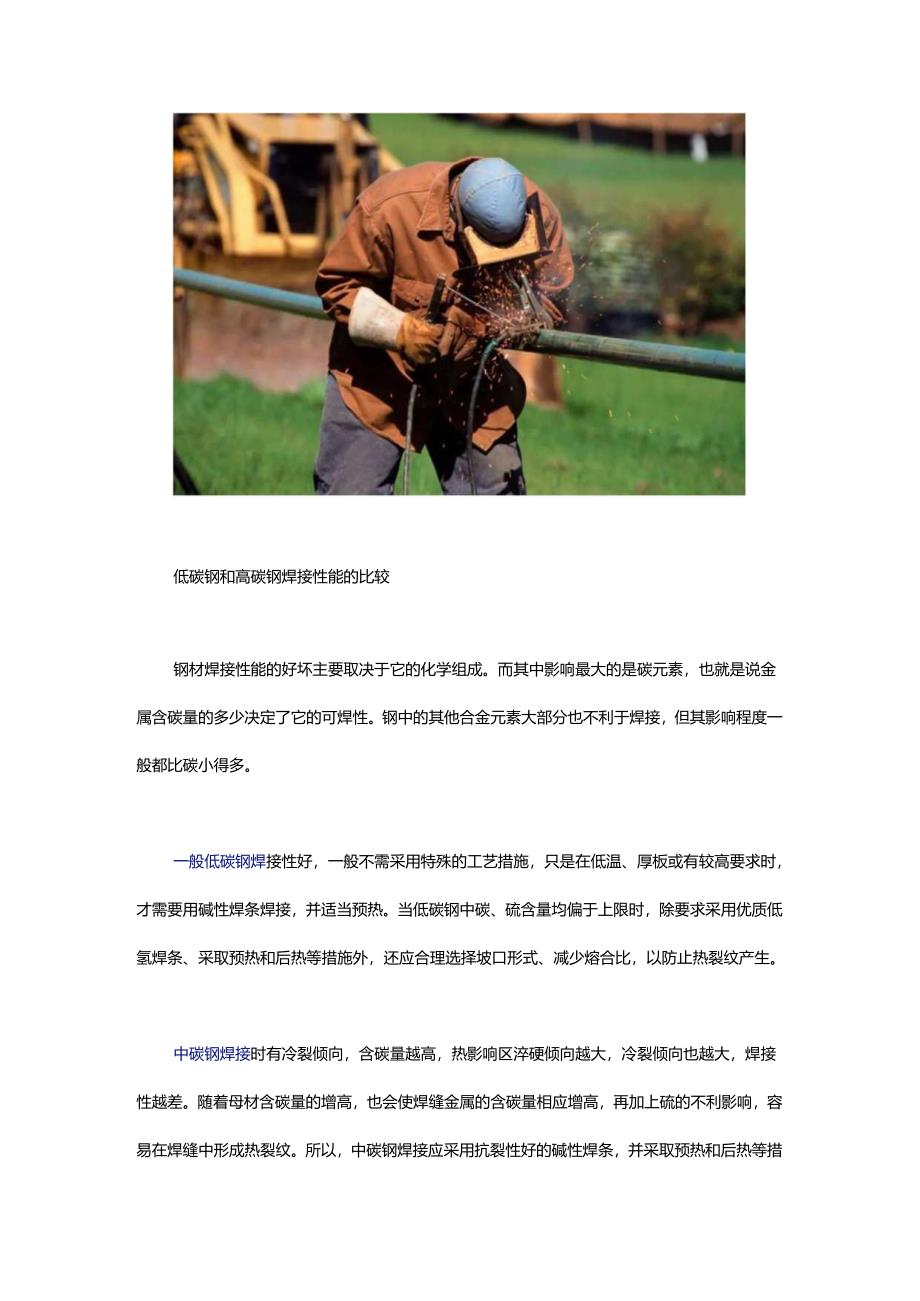

2、B538),b600110OMPa0所以在中等强度水平的各种用途中，中碳钢得到最广泛的应用，除作为建筑材料外，还大量用于制造各种机械零件。高碳钢(HighCarbonSteel)常称工具钢，含碳量从0.60%至1.70%,可以淬火和回火，焊接性能很差。锤、撬棍等由含碳量0.75%的钢制造；切削工具如钻头、丝攻和钱刀等由含碳量0.90%至1.00%的钢制造。低碳钢和高碳钢焊接性能的比较钢材焊接性能的好坏主要取决于它的化学组成。而其中影响最大的是碳元素，也就是说金属含碳量的多少决定了它的可焊性。钢中的其他合金元素大部分也不利于焊接，但其影响程度一般都比碳小得多。一般低碳钢焊接性好，一般不需采用特殊

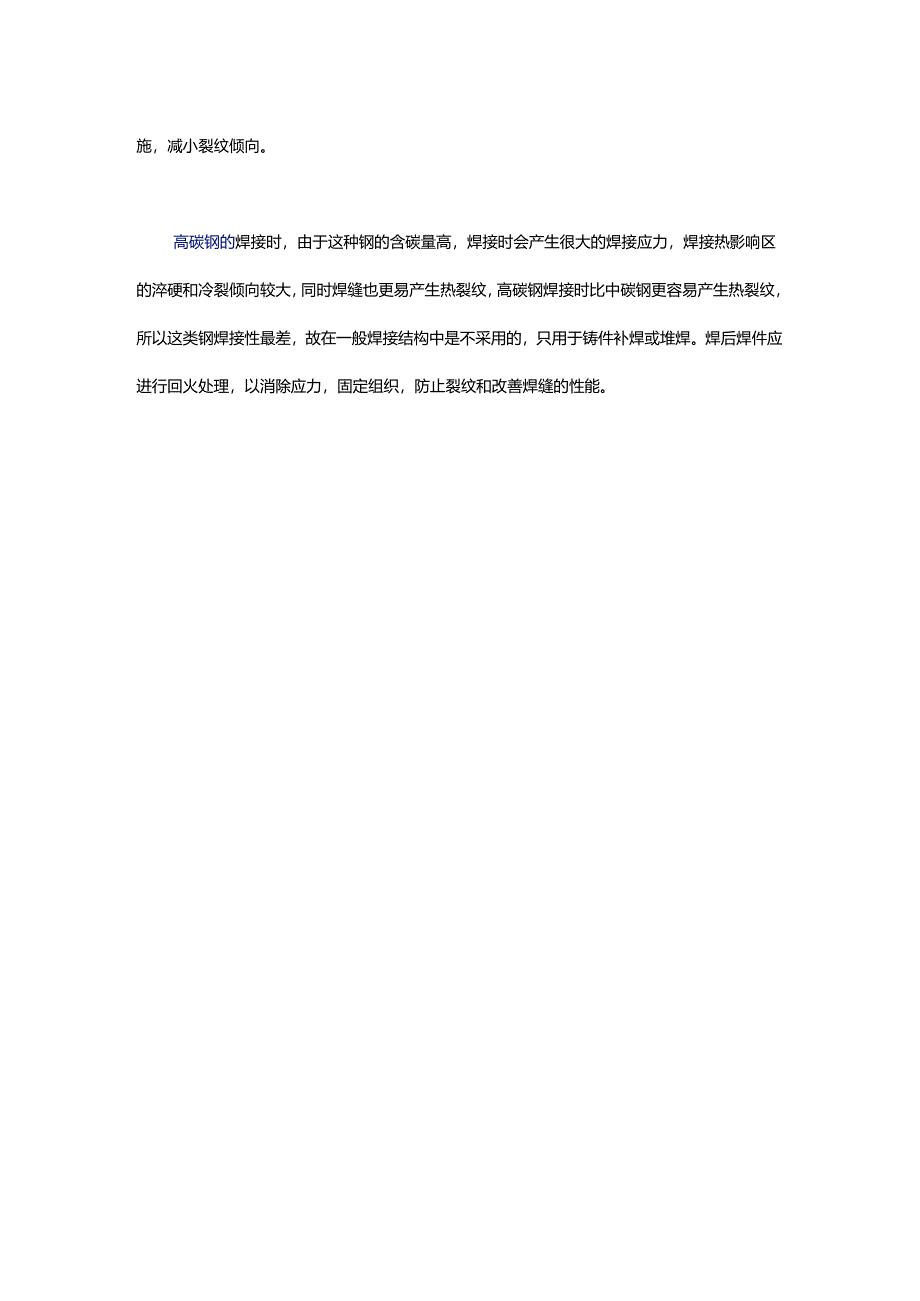

3、的工艺措施，只是在低温、厚板或有较高要求时，才需要用碱性焊条焊接，并适当预热。当低碳钢中碳、硫含量均偏于上限时，除要求采用优质低氢焊条、采取预热和后热等措施外，还应合理选择坡口形式、减少熔合比，以防止热裂纹产生。中碳钢焊接时有冷裂倾向，含碳量越高，热影响区淬硬倾向越大，冷裂倾向也越大，焊接性越差。随着母材含碳量的增高，也会使焊缝金属的含碳量相应增高，再加上硫的不利影响，容易在焊缝中形成热裂纹。所以，中碳钢焊接应采用抗裂性好的碱性焊条，并采取预热和后热等措施，减小裂纹倾向。高碳钢的焊接时，由于这种钢的含碳量高，焊接时会产生很大的焊接应力，焊接热影响区的淬硬和冷裂倾向较大，同时焊缝也更易产生热裂纹，高碳钢焊接时比中碳钢更容易产生热裂纹，所以这类钢焊接性最差，故在一般焊接结构中是不采用的，只用于铸件补焊或堆焊。焊后焊件应进行回火处理，以消除应力，固定组织，防止裂纹和改善焊缝的性能。
