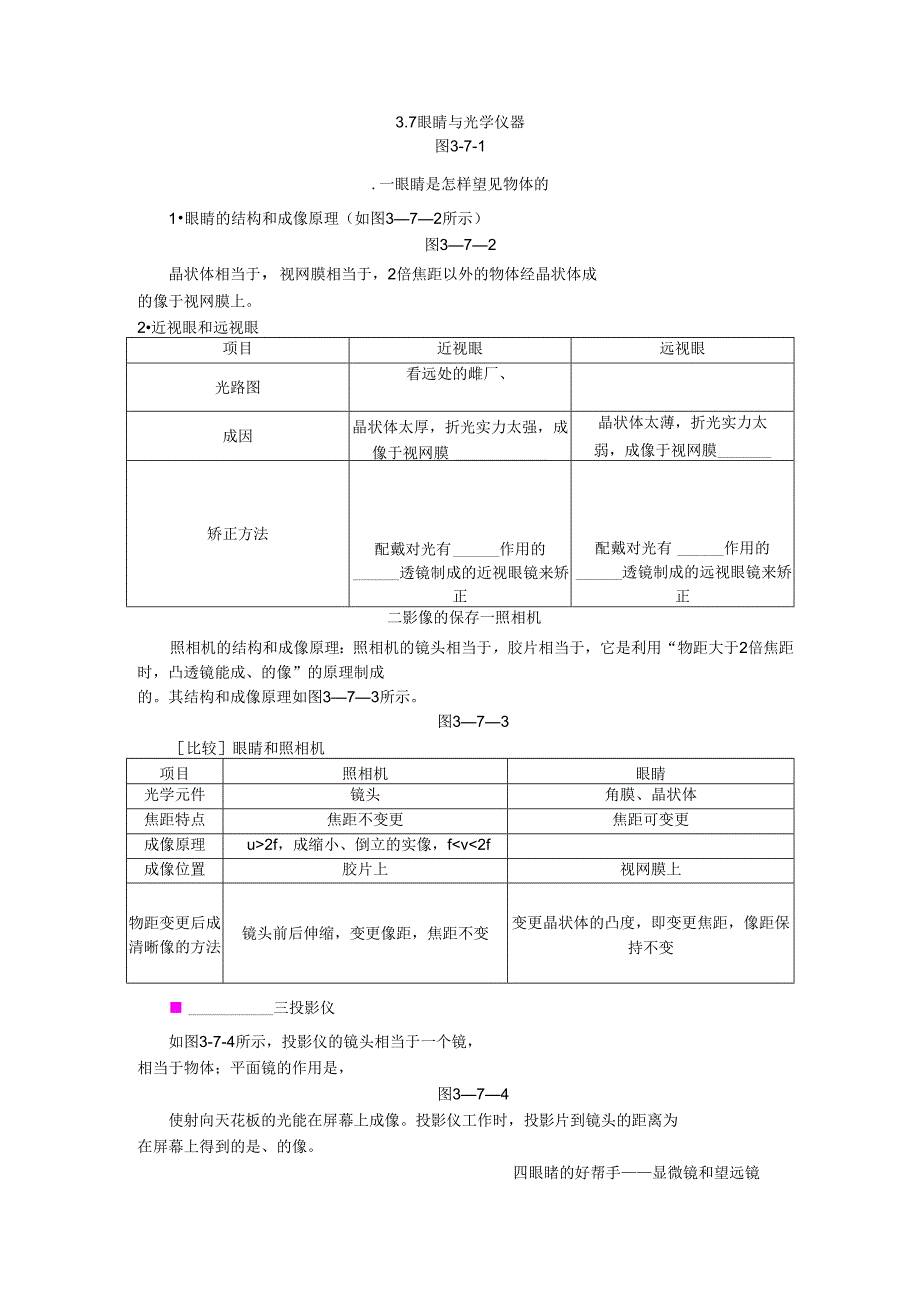

1、3.7眼睛与光学仪器图3-7-1.一眼睛是怎样望见物体的1眼睛的结构和成像原理（如图372所示）图372晶状体相当于，视网膜相当于，2倍焦距以外的物体经晶状体成的像于视网膜上。2近视眼和远视眼项目近视眼远视眼光路图看远处的雌厂、成因晶状体太厚，折光实力太强，成像于视网膜晶状体太薄，折光实力太弱，成像于视网膜矫正方法配戴对光有作用的透镜制成的近视眼镜来矫正配戴对光有作用的透镜制成的远视眼镜来矫正二影像的保存一照相机照相机的结构和成像原理：照相机的镜头相当于，胶片相当于，它是利用“物距大于2倍焦距时，凸透镜能成、的像”的原理制成的。其结构和成像原理如图373所示。图373比较眼睛和照相机项目照相机

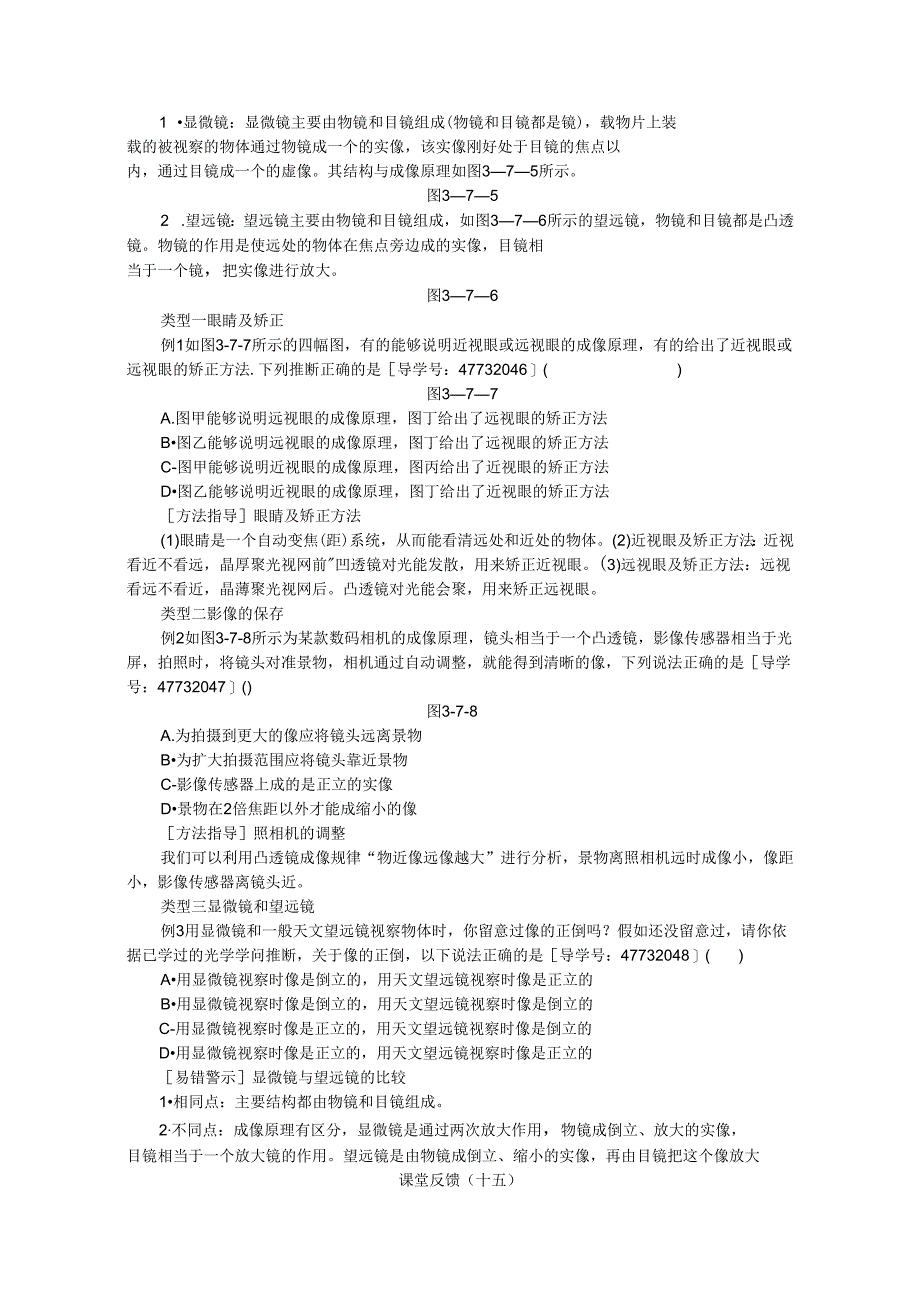

2、眼睛光学元件镜头角膜、晶状体焦距特点焦距不变更焦距可变更成像原理u2f，成缩小、倒立的实像，fv2f成像位置胶片上视网膜上物距变更后成清晰像的方法镜头前后伸缩，变更像距，焦距不变变更晶状体的凸度，即变更焦距，像距保持不变三投影仪如图3-7-4所示，投影仪的镜头相当于一个镜，相当于物体；平面镜的作用是，图374使射向天花板的光能在屏幕上成像。投影仪工作时，投影片到镜头的距离为在屏幕上得到的是、的像。四眼睹的好帮手显微镜和望远镜1 显微镜：显微镜主要由物镜和目镜组成(物镜和目镜都是镜)，载物片上装载的被视察的物体通过物镜成一个的实像，该实像刚好处于目镜的焦点以内，通过目镜成一个的虚像。其结构与成像
3、原理如图375所示。图3752 .望远镜：望远镜主要由物镜和目镜组成，如图376所示的望远镜，物镜和目镜都是凸透镜。物镜的作用是使远处的物体在焦点旁边成的实像，目镜相当于一个镜，把实像进行放大。图376类型一眼睛及矫正例1如图3-7-7所示的四幅图，有的能够说明近视眼或远视眼的成像原理，有的给出了近视眼或远视眼的矫正方法.下列推断正确的是导学号：47732046()图377A.图甲能够说明远视眼的成像原理，图丁给出了远视眼的矫正方法B图乙能够说明远视眼的成像原理，图丁给出了远视眼的矫正方法C-图甲能够说明近视眼的成像原理，图丙给出了近视眼的矫正方法D图乙能够说明近视眼的成像原理，图丁给出了近视
4、眼的矫正方法方法指导眼睛及矫正方法(1)眼睛是一个自动变焦(距)系统，从而能看清远处和近处的物体。(2)近视眼及矫正方法：近视看近不看远，晶厚聚光视网前凹透镜对光能发散，用来矫正近视眼。(3)远视眼及矫正方法：远视看远不看近，晶薄聚光视网后。凸透镜对光能会聚，用来矫正远视眼。类型二影像的保存例2如图3-7-8所示为某款数码相机的成像原理，镜头相当于一个凸透镜，影像传感器相当于光屏，拍照时，将镜头对准景物，相机通过自动调整，就能得到清晰的像，下列说法正确的是导学号：47732047()图3-7-8A.为拍摄到更大的像应将镜头远离景物B为扩大拍摄范围应将镜头靠近景物C-影像传感器上成的是正立的实像
5、D景物在2倍焦距以外才能成缩小的像方法指导照相机的调整我们可以利用凸透镜成像规律“物近像远像越大”进行分析，景物离照相机远时成像小，像距小，影像传感器离镜头近。类型三显微镜和望远镜例3用显微镜和一般天文望远镜视察物体时，你留意过像的正倒吗？假如还没留意过，请你依据已学过的光学学问推断，关于像的正倒，以下说法正确的是导学号：47732048()A用显微镜视察时像是倒立的，用天文望远镜视察时像是正立的B用显微镜视察时像是倒立的，用天文望远镜视察时像是倒立的C-用显微镜视察时像是正立的，用天文望远镜视察时像是倒立的D用显微镜视察时像是正立的，用天文望远镜视察时像是正立的易错警示显微镜与望远镜的比较1

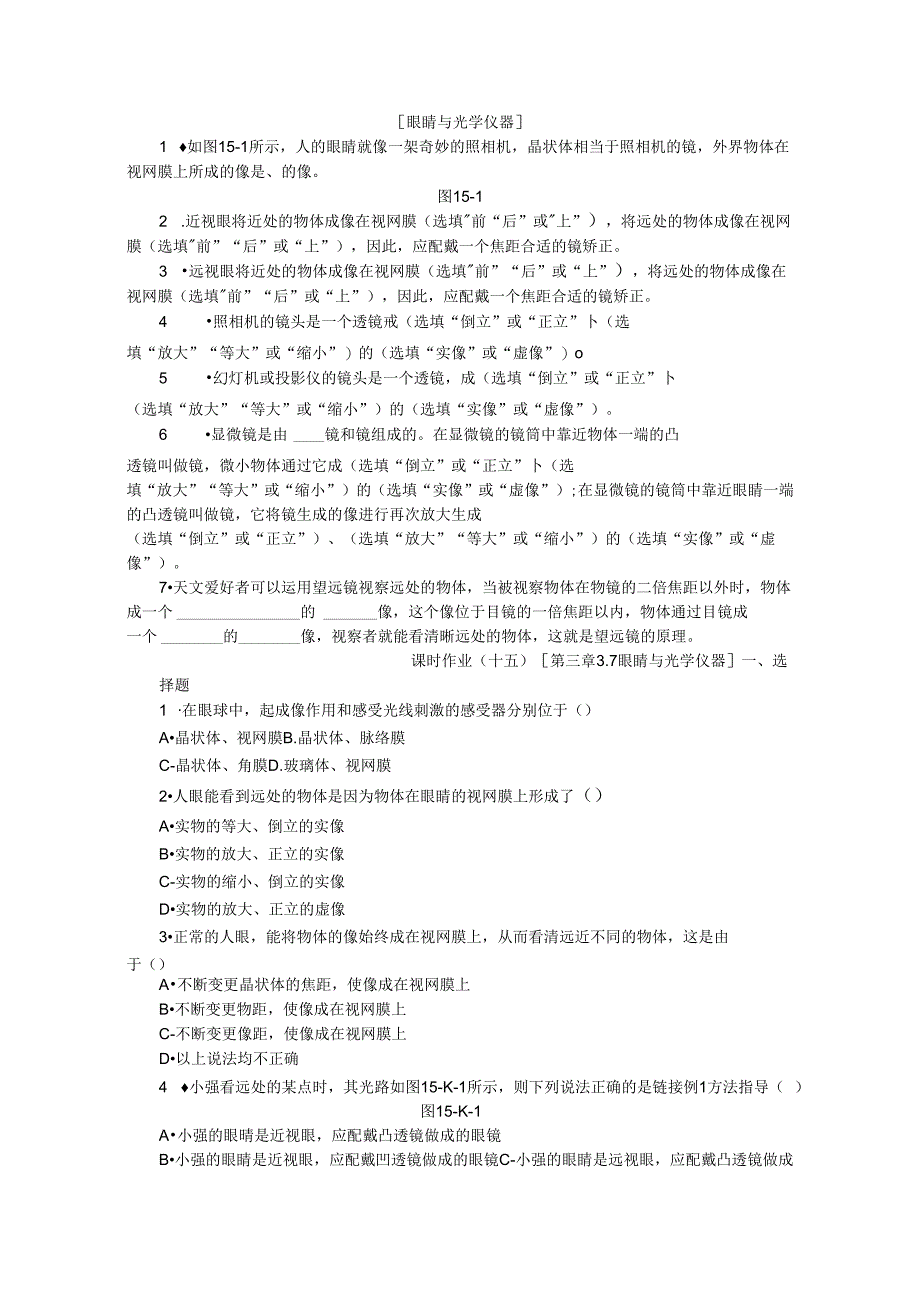

6、相同点：主要结构都由物镜和目镜组成。2不同点：成像原理有区分，显微镜是通过两次放大作用，物镜成倒立、放大的实像，目镜相当于一个放大镜的作用。望远镜是由物镜成倒立、缩小的实像，再由目镜把这个像放大课堂反馈（十五）眼睛与光学仪器1 如图15-1所示，人的眼睛就像一架奇妙的照相机，晶状体相当于照相机的镜，外界物体在视网膜上所成的像是、的像。图15-12 .近视眼将近处的物体成像在视网膜（选填前“后”或上”），将远处的物体成像在视网膜（选填前”“后”或“上”），因此，应配戴一个焦距合适的镜矫正。3 远视眼将近处的物体成像在视网膜（选填前”“后”或“上”），将远处的物体成像在视网膜（选填前”“后”或“上
7、”），因此，应配戴一个焦距合适的镜矫正。4 照相机的镜头是一个透镜戒（选填“倒立”或“正立”卜（选填“放大”“等大”或“缩小”）的（选填“实像”或“虚像”）o5 幻灯机或投影仪的镜头是一个透镜，成（选填“倒立”或“正立”卜（选填“放大”“等大”或“缩小”）的（选填“实像”或“虚像”）。6 显微镜是由镜和镜组成的。在显微镜的镜筒中靠近物体一端的凸透镜叫做镜，微小物体通过它成（选填“倒立”或“正立”卜（选填“放大”“等大”或“缩小”）的（选填“实像”或“虚像”）;在显微镜的镜筒中靠近眼睛一端的凸透镜叫做镜，它将镜生成的像进行再次放大生成（选填“倒立”或“正立”）、（选填“放大”“等大”或“缩小”）
8、的（选填“实像”或“虚像”）。7天文爱好者可以运用望远镜视察远处的物体，当被视察物体在物镜的二倍焦距以外时，物体成一个的像，这个像位于目镜的一倍焦距以内，物体通过目镜成一个的像，视察者就能看清晰远处的物体，这就是望远镜的原理。课时作业（十五）第三章3.7眼睛与光学仪器一、选择题1 在眼球中，起成像作用和感受光线刺激的感受器分别位于（）A晶状体、视网膜B.晶状体、脉络膜C-晶状体、角膜D.玻璃体、视网膜2人眼能看到远处的物体是因为物体在眼睛的视网膜上形成了（）A实物的等大、倒立的实像B实物的放大、正立的实像C-实物的缩小、倒立的实像D实物的放大、正立的虚像3正常的人眼，能将物体的像始终成在视网膜
9、上，从而看清远近不同的物体，这是由于（）A不断变更晶状体的焦距，使像成在视网膜上B不断变更物距，使像成在视网膜上C-不断变更像距，使像成在视网膜上D以上说法均不正确4 小强看远处的某点时，其光路如图15-K-1所示，则下列说法正确的是链接例1方法指导（）图15-K-1A小强的眼晴是近视眼，应配戴凸透镜做成的眼镜B小强的眼睛是近视眼，应配戴凹透镜做成的眼镜C-小强的眼睛是远视眼，应配戴凸透镜做成的眼镜D小强的眼睛正常，不须要配戴眼镜5 常见的视力缺陷有近视和远视。如图15-K-2所示是一位视力缺陷人员的眼球成像示意图，他的视力缺陷类型及矫正视力须要配戴的透镜种类是链接例1方法指导（）图I5-K-
10、2A远视眼，凹透镜B远视眼，凸透镜C近视眼，凹透镜D近视眼，凸透镜6 报纸上放有小明的近视眼镜、爸爸的老花眼镜、奶奶度数更深的老花眼镜及妈妈的平光眼镜如图15-K-3所示，则奶奶的眼镜是图中的（）图15-K-37 .小丽用照相机对某同学进行拍照，拍出的底片如图15-K-4甲所示，若相机的焦距不变，要使底片的像如图乙所示，则链接例2方法指导（）图I5-K-4A.照相机与被拍同学的距离近些，同时增大像距B照相机与被拍同学的距离远些，同时减小像距C-照相机与被拍同学的距离近些，同时减小像距D照相机与被拍同学的距离远些，同时增大像距8 关于显微镜，下列说法正确的是链接例3易错警示（）A物体经目镜成放大
11、的实像B物体经物镜成放大的虚像C-目镜的作用相当于一个放大镜D-目镜的作用相当于一个投影仪9 .如图15-K-5所示，有一种望远镜由两组凸透镜组成。靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜，物镜的作用是使远处的物体在焦点旁边成缩小的实像，它相当于一架链接例3易错警示（）图15-K-5A幻灯机B.投影仪C放大镜D.照相机二、填空题10 人眼是世界上最精密的（选填“照相机”“幻灯机”或“放大镜”）。晶状体相当于一个透镜，视网膜相当于，来自物体的光经过晶状体在视网膜上成（选填“正立”或“倒立”）、缩小的像。小莉看不清黑板上的字，她向黑板靠近几步就看清了，说明她是（选填“近视”或“远视”）眼。假如
12、小莉仍坐在原位，为了使物体的像刚好落在小莉的视网膜上，她应当配戴适当度数的透镜制作的眼镜来矫正视力。11如图15-K6所示是一款具有摄像功能的手机摄像机的镜头相当于一个透镜，通过镜头所成的是（选填“倒立”或“正立”）的（选填“实像”或“虚像”）。摄像时人或景物应在焦距以外。图I5-K-612 .近期流行的“自拍神器”给旅行者自拍带来便利。如图15K7所示，与干脆拿手机自拍相比，利用自拍杆可以物距，人像的大小，从而取景范围，取得更好的拍摄效果。（均选填“增大”或“减小”）图I5-K-713 .如图15-K-8所示是投影仪成像示意图，其中凸透镜的作用是成（选填“等大”“缩小”或“放大”）、（选填“
13、正立”或“倒立”）的实像，平面镜的作用是o假如图中h=40cm，则凸透镜的焦距肯定（选填“大于”“小于”或“等于）40cm图15-K-814 .用显微镜视察物体，被视察的物体经过显微镜的物镜所成的像是（选填“放大”或“缩小”）的（选填“实”或“虚”）像，经过目镜所成的像是（选填“放大”或“缩小”）的（选填“实”或“虚”）像。用望远镜视察物体时，被视察的物体经过望远镜的物镜所成的像是（选填“放大”或“缩小”）的（选填“实”或“虚”）像，经过目镜所成的像是（选填“放大”或“缩小”）的（选填“实”或“虚”）像。链接例3易错警示三、试验探究题15 在探究“近视眼的矫正”课外试验中：图15-K-9（1）
14、调整烛焰（模拟远处所视物）、水凸透镜（模拟人眼晶状体，并与注射器相连，其凸起程度可通过注射器注入或汲取水量来调整）、光屏（模拟人眼视网膜）在光具座上的位置，如图15K9所示，此时在光屏上得到了烛焰清晰的像，该像是倒立、的像。（2）向水凸透镜内（选填“注入”或“吸取”）适量的水来模拟近视眼，发觉光屏上原来清晰的像变模糊了，说明凸透镜对光的偏折实力与有关。若将光屏向靠近透镜的方向移动适当距离，再次得到清晰的像，说明近视眼将远处的物体成像在视网膜（选填”前”或“后”）。若光屏不移动在烛焰和水凸透镜间加一个焦距合适的凹透镜，光屏上也能得到清晰的像，说明近视眼镜的镜片是透镜。16-自制水滴显微镜的过程通
