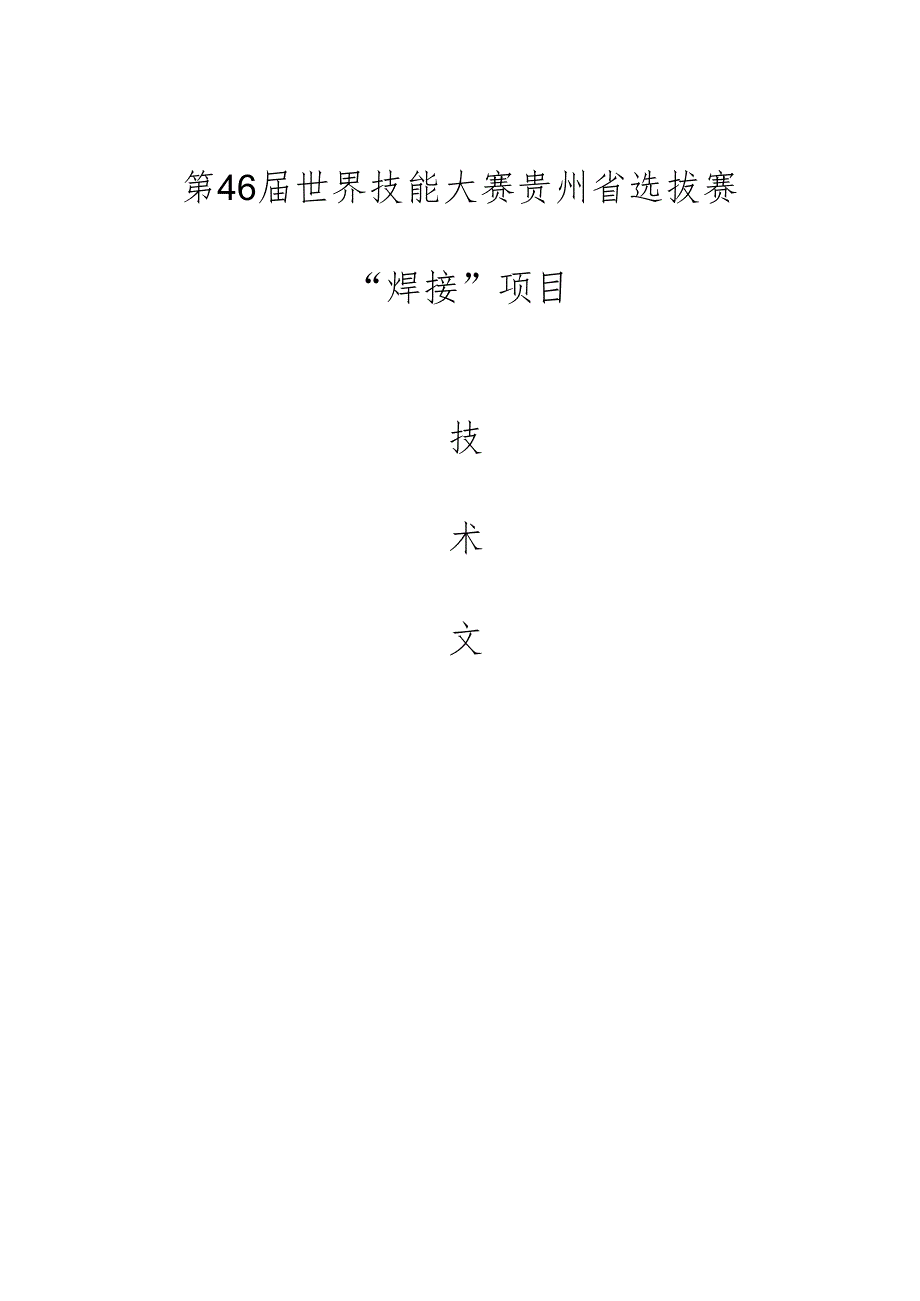

1、第46届世界技能大赛贵州省选拔赛“焊接”项目技术文一、项目描述3二、竞赛目的3三、竞赛内容3理、竞赛时量4互、竞赛方式4衣、竞赛试题5七、技术规范5（一）实际操作规定：5（二）试件评判规范：6八、技术平台7九、成绩评定8土、赛项安全11（一）赛前11（二）赛中11（三）赛后12（四）角向磨光机安全操作要求12H-一、竞赛须知12（一）指导教师须知13（二）参赛选手须知13（三）工作人员须知15（四）裁判员须知16十二、附件17一、项目描述焊工是操作焊接和气割设备，进行金属工件的焊接或切割成型的人员。为了达到质量要求，焊工必须能够读懂焊接图纸、焊接标准和焊缝符号。焊工还应了解材料的特性并掌握所要

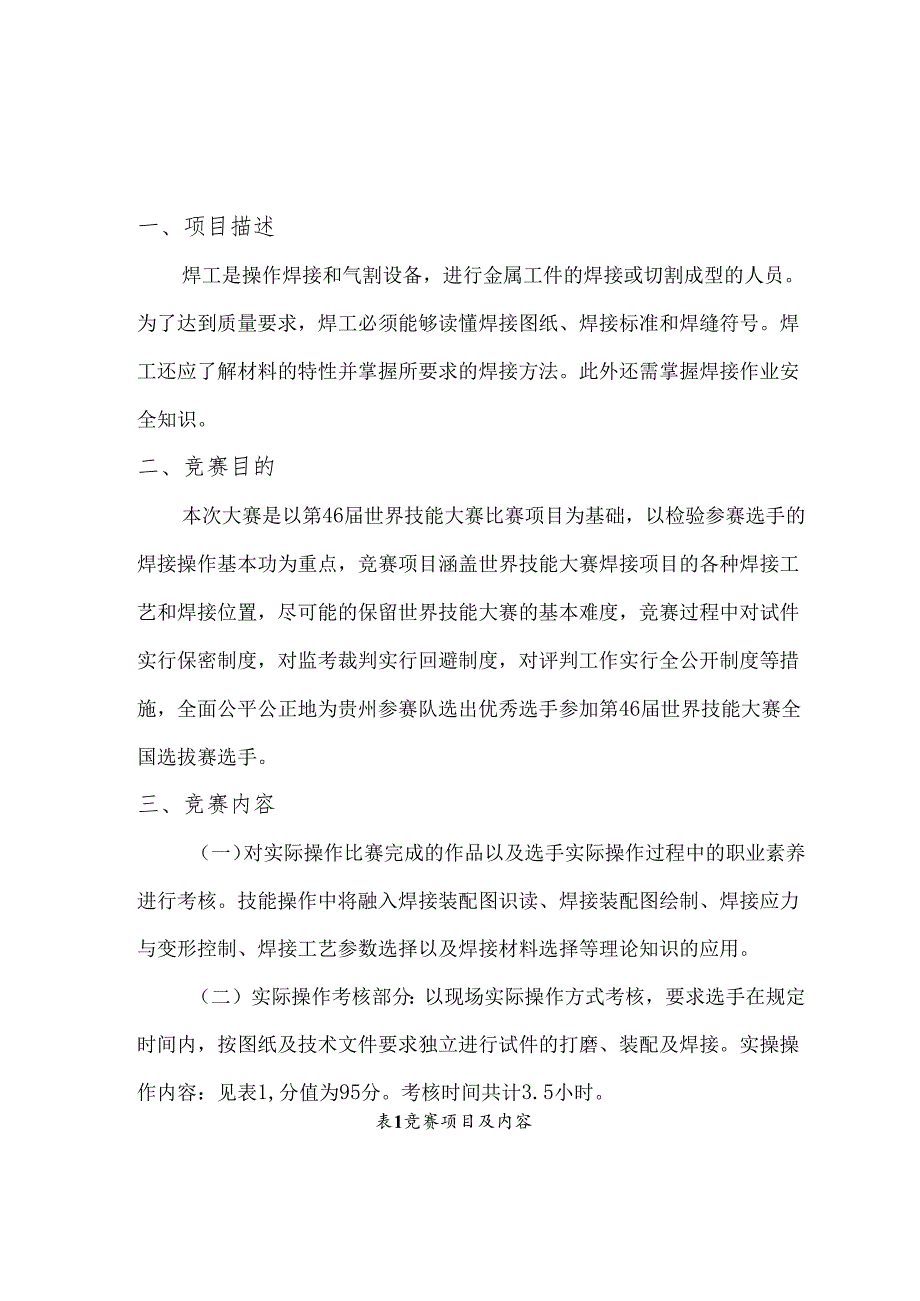

2、求的焊接方法。此外还需掌握焊接作业安全知识。二、竞赛目的本次大赛是以第46届世界技能大赛比赛项目为基础，以检验参赛选手的焊接操作基本功为重点，竞赛项目涵盖世界技能大赛焊接项目的各种焊接工艺和焊接位置，尽可能的保留世界技能大赛的基本难度，竞赛过程中对试件实行保密制度，对监考裁判实行回避制度，对评判工作实行全公开制度等措施，全面公平公正地为贵州参赛队选出优秀选手参加第46届世界技能大赛全国选拔赛选手。三、竞赛内容（一）对实际操作比赛完成的作品以及选手实际操作过程中的职业素养进行考核。技能操作中将融入焊接装配图识读、焊接装配图绘制、焊接应力与变形控制、焊接工艺参数选择以及焊接材料选择等理论知识的应用

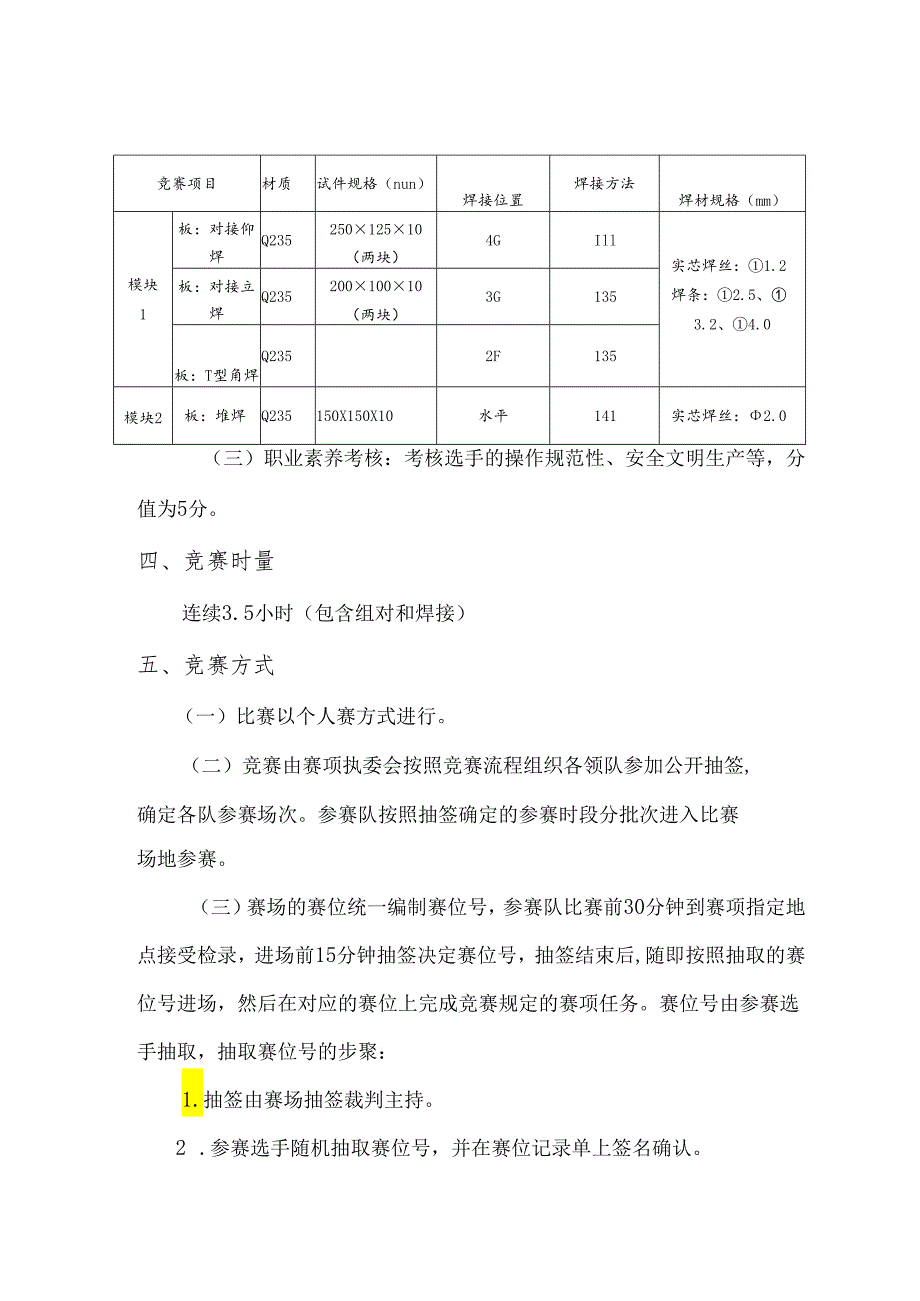

3、。（二）实际操作考核部分：以现场实际操作方式考核，要求选手在规定时间内，按图纸及技术文件要求独立进行试件的打磨、装配及焊接。实操操作内容：见表1,分值为95分。考核时间共计3.5小时。表1竞赛项目及内容竞赛项目材质试件规格（nun）焊接位置焊接方法焊材规格（mm）模块1板：对接仰焊Q23525012510（两块）4GIll实芯焊丝：1.2焊条：2.5、3.2、4.0板：对接立焊Q23520010010（两块）3G135板：T型角焊Q2352F135模块2板：堆焊Q235150X150X10水平141实芯焊丝：2.0（三）职业素养考核：考核选手的操作规范性、安全文明生产等，分值为5分。四、竞赛时
4、量连续3.5小时（包含组对和焊接）五、竞赛方式（一）比赛以个人赛方式进行。（二）竞赛由赛项执委会按照竞赛流程组织各领队参加公开抽签,确定各队参赛场次。参赛队按照抽签确定的参赛时段分批次进入比赛场地参赛。（三）赛场的赛位统一编制赛位号，参赛队比赛前30分钟到赛项指定地点接受检录，进场前15分钟抽签决定赛位号，抽签结束后,随即按照抽取的赛位号进场，然后在对应的赛位上完成竞赛规定的赛项任务。赛位号由参赛选手抽取，抽取赛位号的步聚：1.抽签由赛场抽签裁判主持。2 .参赛选手随机抽取赛位号，并在赛位记录单上签名确认。3 .赛位号不对外公布，抽签结果由赛项组委会密封后统一保管，在评分结束后开封统计成绩。六
5、、竞赛试题(一)赛项执委会下设的赛项专家组负责本赛项赛题的编制工作。(二)赛题编制遵从公开、公平、公正原则。七、技术规范(一)实际操作规定：1.组对规定：组对时试件的间隙、钝边、反变形，均由参赛选手自定。4 .定位焊规定：(1)板对接焊缝的定位焊应在距两端20mm范围内，在正面坡口内定位点焊2点；定位焊缝最长15mm,试板两端不允许加引弧板和熄弧板；(2) T型接头角焊缝定位焊应在距两端20Inm范围内，在正面和背面各定位点焊2点；定位焊缝最长15nrn,试板两端不允许加引弧板和熄弧板；(3)定位焊应采用与正式焊接相同的焊接方法和焊接材料，焊材规格由参赛选手在大赛提供的范围内自选；(4)所有试
6、件一次组对完成。试件在组对过程中出现问题，由参赛选手自己修复，不得调换。5 .上架固定规定：(1)每个试件上架固定后，举手示意裁判员按照规定检查确认后方可施焊；(2)未经监考裁判检查合格认可的上架固定试件，参赛选手擅,第46届世界技能大赛“焊工”赛项贵州省选拔赛技术文件自焊接的，该试件判为0分。6 .施焊操作规定：(1)施焊开始后，禁止使用电动工具；(2)对接焊缝均采用单面焊双面成形完成；(3)焊接时，焊缝最高点距地面不得高于1.2米；(4)模块1焊接过程中，试件不准取下、移动或改变焊接位置；(5)不得在试件上作任何标记，包括电弧划伤；(6)模块1的每条焊缝均应采用一个方向焊接，不得由中间向两
7、端焊或由两端向中间焊，其余层(道)的焊接方向和打底焊的方向应一致；(7)角焊缝不允许留间隙、开坡口焊接；(8)氢弧焊不允许重熔。7 .停弧及重新起弧规定：(1)板对接立焊及T型接头角焊时，应在盖面焊道中心处75mm范围内停弧并重新起弧；(2)在重新起弧前，举手示意裁判员按照规定检查确认，检查确认签字后方可继续焊接。8 .打磨及焊缝清理规定：(1)点固焊前，允许对坡口及两侧201111范围进行打磨；(2)点固焊完成后，允许对点固焊缝范围进行打磨；(3)操作完成后，参赛选手应认真清理试件表面的焊渣、飞溅,但不能破坏焊缝表面的原始成形。(二)试件评判规范：1.内部射线探伤评分标准见附件2；(评定标准
8、为NBT47013.2-2015)oVVond第46届世界技能大赛“焊工”赛项贵州省选拔赛技术文件一2.外观检测评分标准见附件3,附件4,附件5。八、技术平台（一）本赛项使用的设备由北京时代科技股份有限公司提供赞助,设备生产年限要求一年内同一批次生产，具体型号见表3。表3焊接设备型号及生产厂家序号设备名称型号生产厂家1全数字氨弧焊机TDW4000北京时代科技股份有限2数字化气体保护焊机TDN3500公司（二）材料要求：1.焊材及生产厂家见表4。表4焊材及生产厂家厂家种类牌号型号规格天津市金桥焊材集团有限公司焊条J507E50152.5mm、3.2mm、4.Omm实芯焊丝ER50-61.2nun
9、氢弧焊丝ER3082.Omm2.比赛用工件材料、焊接辅助材料、气体等质量应符合相关国家标准。具体要求：（1）气体：氮气:纯度99.99%；二氧化碳气：纯度99.8%。（2）钢板：材质Q235、厚度IOmm。（三）比赛用工、量、夹具要求：比赛所用的工具、量具、夹具由选手自备，见表5。表5选手自备工具、量具清单表序号名称规格备注三第46届世界技能大赛“焊工”赛项贵州省选拔赛技术文件WOddskilkPKina1直角尺自定2钢板尺自定3锤子自定4面罩自定5敲渣锤自定6扁铲自定7铿刀自定8钢丝刷自定9砂布自定10锯弓自定11电动磨光机自定12钢丝钳自定13个人防护用品面罩、手套、劳动防护用（工作服、鞋
10、子、帽、平光眼镜）14活动扳手12n-300mm15尖嘴钳自定16电源拖线板（电动磨光机插座用）自定九、成绩评定（一）评分规定：1 .实操竞赛评分规定（1）实操竞赛配分见表6表6实操竞赛配分表项目单总检查项目评分表配分模块1板：对接仰焊35外观检查50射线检查50板：对接立焊25外观检查50射线检查50板：T型角焊10外观检查50模块2板：堆焊25外观检查100总分95(2)板对接试件(立对接、仰对接)两端各20m11范围内不评分,对其余焊缝进行正、反面100%外观检查及射线检测评分；(3) T型接头角焊缝100%外观检查；(4)堆焊试件100%外观检查评分。具体评分方法参见附件2、附件3、附
11、件4、附件5。2 .职业素养评分规定：(1)满分5分，占总成绩5%；(2)劳保穿戴不符合要求，每项扣0.5分，扣满2分为止;(3)安全操作不符合要求，每项扣0.5分，扣满2分为止;(4)文明生产不符合要求，每项扣0.5分，扣满1分为止。3 .违规处理规定：参赛选手如有违反竞赛纪律、竞赛规则等行为，一经发现，由当执裁判将违纪行为做出书面记录并由选手确认签名，由赛项裁判长汇总给总裁判长，并由总裁判长签字，按大赛相应规定做出处罚。4 .竞赛排名规定：按竞赛总成绩从高到低排列，成绩相同时，按焊条电弧焊成绩进行排序，再相同时按CO?气体保护焊成绩进行排序，再相同时按实际操作时间（时间短者排前）进行排序。
12、（一）评分方法成绩评定原则：成绩评定须公开、公平、公正、透明，无异议。1 .本赛项需裁判人员数量为9人（其中裁判长1人，现场裁判3人,外观评分裁判4人，射线探伤评分1人）。2 .赛项最终得分满分为：100分。（1）实操竞赛评分方法为结果评分；（2）采用扣分制评分，评分表要求注明扣分值和扣分原因，由检测裁判签字，再由各分赛项裁判长组织对前10名试件进行交叉审核后签字确认成绩；（3）职业素养评分由现场裁判做出书面记录并由选手确认签名，由赛项现场裁判长确认；（4）技能成绩与职业素养成绩确认后由赛项裁判长组织各相关人员公开解码，进行成绩汇总，确认成绩。（二）成绩报送1 .录入。由承办单位信息员将赛项总
13、成绩的最终结果录入赛务管理系统。2 .审核。承办单位信息员对成绩数据审核后，将赛务系统中录入的成绩导出打印，经赛项裁判长审核无误后签字。3 .报送。由承办单位信息员将裁判长确认的电子版赛项成绩信息上传赛务管理系统，同时将裁判长签字的纸质打印成绩单报送大赛执委会办公室。十、赛项安全（一）赛前1.穿戴好防护用品，如：电焊用工作服、绝缘鞋、防护眼镜、防护手套、口罩、帽子等，严禁穿化纤服装、短袖、短裤、凉鞋。4 .赛前严禁喝酒。5 .认真检查设备及工具，导线、地线、手把线应分开放置。6 .认真检查和整理工作场地，环境是否符合安全要求。（二）赛中1 .操作焊机电源开关时，手套和鞋不得潮湿，头部要在开关的
