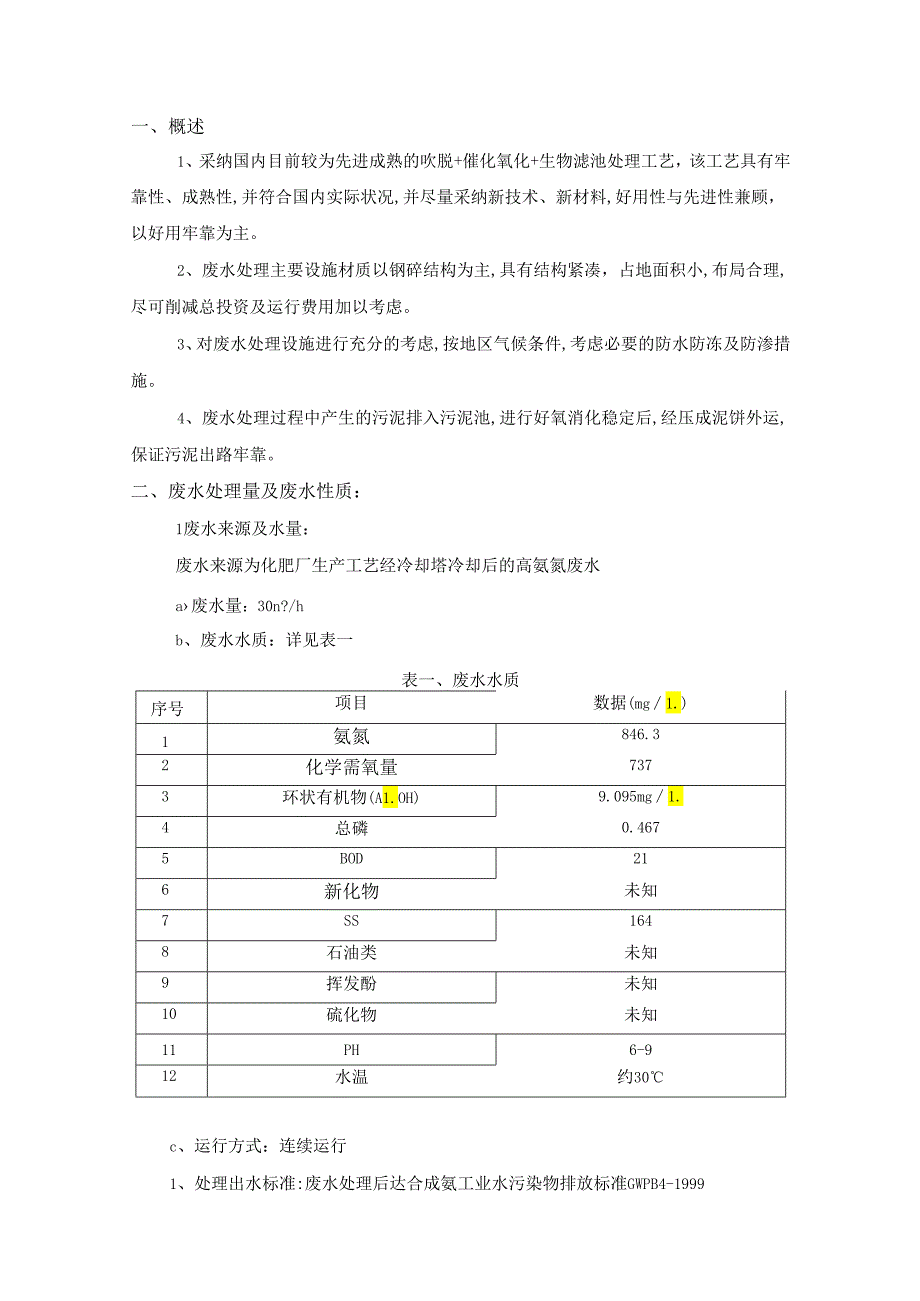

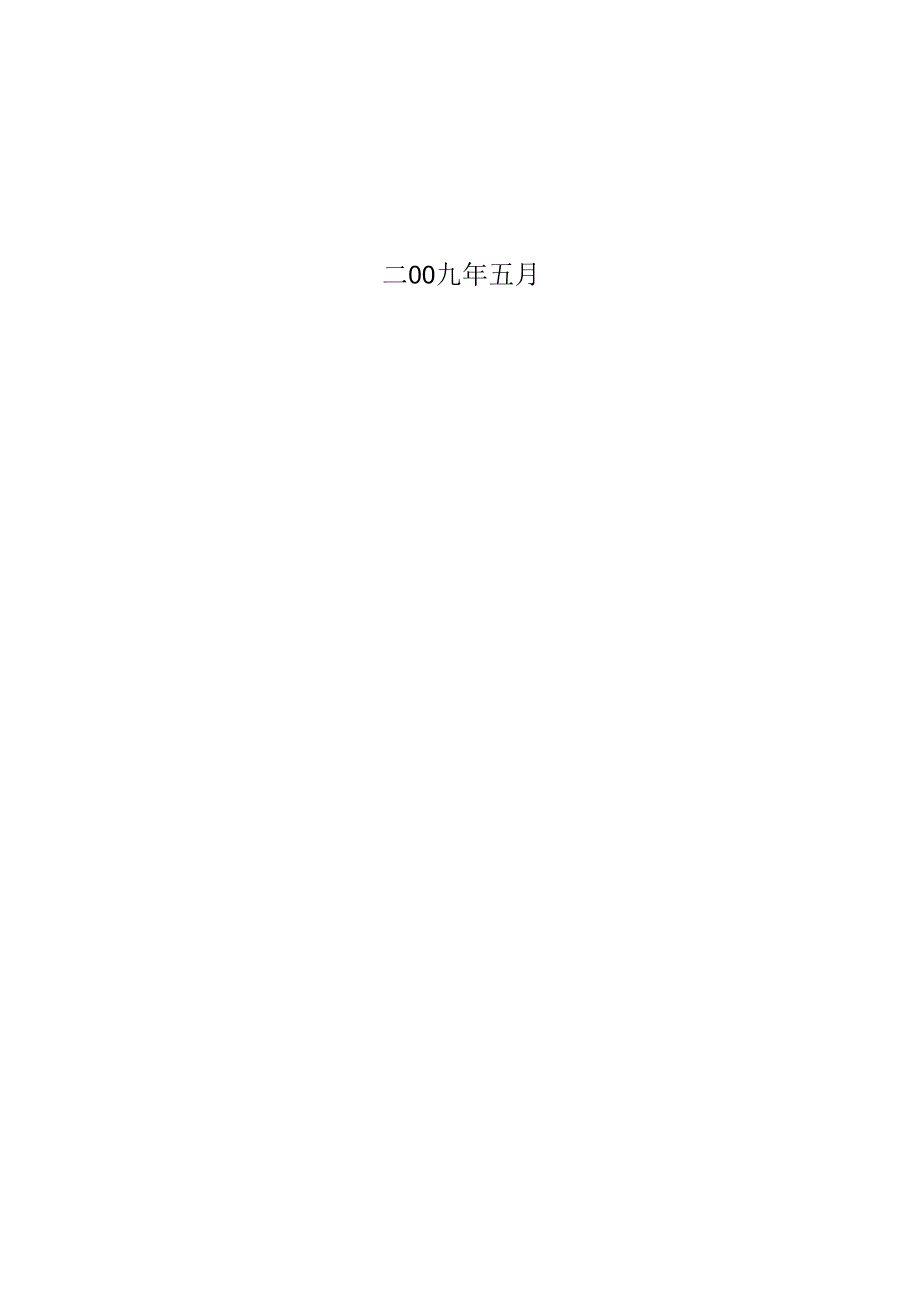

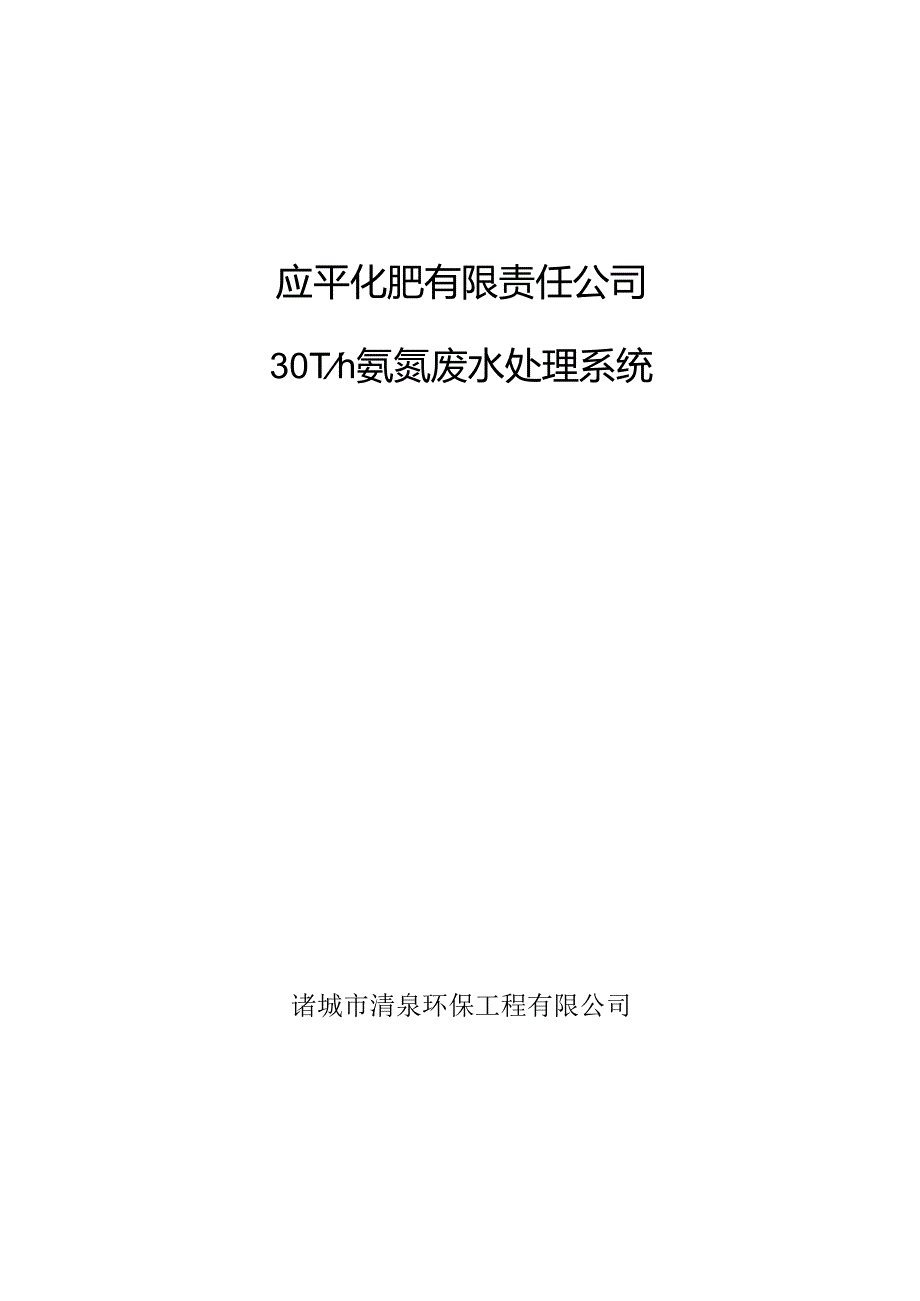

1、应平化肥有限责任公司30Th氨氮废水处理系统诸城市清泉环保工程有限公司二00九年五月一、概述1、采纳国内目前较为先进成熟的吹脱+催化氧化+生物滤池处理工艺，该工艺具有牢靠性、成熟性,并符合国内实际状况,并尽量采纳新技术、新材料,好用性与先进性兼顾，以好用牢靠为主。2、废水处理主要设施材质以钢碎结构为主,具有结构紧凑，占地面积小,布局合理,尽可削减总投资及运行费用加以考虑。3、对废水处理设施进行充分的考虑,按地区气候条件,考虑必要的防水防冻及防渗措施。4、废水处理过程中产生的污泥排入污泥池,进行好氧消化稳定后,经压成泥饼外运,保证污泥出路牢靠。二、废水处理量及废水性质：1废水来源及水量：废水来源
2、为化肥厂生产工艺经冷却塔冷却后的高氨氮废水a废水量：30n?/hb、废水水质：详见表一表一、废水水质序号项目数据(mg1.)1氨氮846.32化学需氧量7373环状有机物(A1.OH)9.095mg1.4总磷0.4675BOD216新化物未知7SS1648石油类未知9挥发酚未知10硫化物未知11PH6-912水温约30c、运行方式：连续运行1、处理出水标准:废水处理后达合成氨工业水污染物排放标准GWPB4-1999中中型化肥厂一级排放标准,详见下表。（2001年1月I日之后建设（包括改、扩建）的单位）序号项目标准(mg1.)1氨氮702化学需氧量1503氟化物1.04SS1005石油类56挥发
3、酚0.17硫化物0.508PH6-9三、废水处理工艺选择：依据废水处理工程特点、功能、要求及废水排放特征，由于废水含有肯定的毒性,BC比较低,氨氮较高,因此需经脱氮及强氧化来提高废水的B/C比在0.3以上,剩余的氨氮及有机物在后级生化系统中去除。本公司采纳生物滤池工艺,经水解酸化后水中的B/C比约0.35左右,可生化大大提高。依据废水排放标准出水有NH3-N的限制,所以在选择废水处理工艺时除了考虑除解有机物外,还考虑到脱氮,为达到这个目的,我们选用了工艺成熟、运行牢靠的水解生化+DC生物滤池+N生物滤池的工艺。四、废水处理工艺流程简图：1、废水处理系统工艺：自动加碱废气高空排放或回收塔回收I废
4、水f格栅f调整池f提升泵一PH调整沉淀f中间槽f二级提升泵一氨氮吹脱塔t风机一三级提升泵二最终中和槽一催化氧扮装置f还原反应槽一提升泵一脉冲布水器t自动加酸加还原剂一水解酸化池一生物滤池一排放水池一进入厂区管网2、废水处理反洗工艺示意:II缓冲水池Ifl提升泵IfI调整池生物滤池排放水池f反洗泵反洗风机3、污泥处理工艺：水解酸化池、PH调整沉淀槽排雨T污泥池H污泥泵口带式压滤机j泥饼外运五、废水处理设施污染物的主要去除率：处理阶段进水水质（mgl）出水水质（mgl）去除率（）机械格栅调整池SS：164SS：150210NH3-N:846.3NH3-N:762210PH调整沉淀+中间槽+吹脱塔S
5、S：150SS：12020%NH3-N:762NH3-N:30560最终中和+催化氧扮装置CODC：767C0Dtr31060NH3-N:250NH3-N:18041环状有机物：9.1环状有机物：0.199水解酸化池C0Dcr310COQ1W20535BOD5：约90BOD5：约12020SS：120SS：5060%NH3-N:180NH3-N:13030生物滤池CODcr205C0Dcr150250BOD5：约120BOD5:2083SS：50SS：20260NH3-N:130NH3-N:60260系统总体CODcr:767CODtl150281BOD5:21BODs：20一SS：164SS
6、：20288NH3-N:846.3NH3-N:60294磷酸盐:0.467磷酸盐：0.5一环状有机物：9.1环状有机物：0.199PH：6-9PH：6-9一一六、废水处理工艺说明：1、前处理系统：前处理系统由机械格栅、调整池、一级提升泵、PH调整沉淀槽、中间槽、氨氮吹脱塔、最终调整槽等组成。氮氨废由管网收集进入格栅井,格栅井内设有一台机械格栅,用以拦截废水中较大颗粒和纤维状的杂质，减轻后级处理系统的工作负荷，防止后级管道及填料的堵塞,保证后续管路的畅通。经格栅的去除大颗粒的机械杂质后,废水自流进入调整池,格栅井为钢筋混凝土结构与调整池合建。废水进水口标高在施工设计时确定，废水进水由建筑设计单位
7、给排水专业接至格栅井进口。由于氨氮废水的日改变量较大,依据生产工艺的不同，废水各时期的排放量及水质均不一样,造成废水水质、水量波动很大,因此调整池应具有足够的容量才能使进入后级系统的水质、水量稳定,在工艺中设置一座调整池。废水在池中进行水质、水量调整及均衡,保证进入后级吹脱系统内的水质、水量的稳定。在池底设置穿孔曝气管,一则可防止池中颗粒沉淀,二则可起到预曝气作用，同时可去除水中部分氨氮，以减轻后级系统的工作负荷。调整池为钢筋混凝土结构,设计停留时间为8小时。调整池内设有一级提升泵二台,一用一备,用以提升废水进入氨氨吹脱系统。2、氨氮吹脱系统：氨氮吹脱系统由PH值调整沉淀槽、中间槽、二级提升泵
8、、氨氮吹脱塔、吹脱循环泵、二级提升泵、最终中和槽等组成。废水经一级提升泵提升进入PH调整罐，同时投加碱液调整废水的PH值,使PH值调整到11,在碱性条件下水中氨氮转换为游离氨,经沉淀后进入中间水槽，经二级提升泵送入吹脱塔进行氨氮吹脱,进水温度为30左右,适合于氨氮吹脱温度，当水温过低时，需加蒸汽加热，系统中设备用蒸汽系统,吹脱过程为水中游离氨向大气转移的过程，由于吹脱塔中水表面氨氮分压较小，氨氮经鼓风随空气进入大气中，同时可将水体中部分苯酚、氟化物、硫化物等物质分别出来。氨氮吹脱出来的尾气排入15m高空扩散（或可进入氨喷淋塔通过酸液回收氯化氨）。吹脱塔出水经提升进入PH中和罐,经投加酸液进行搅
9、拌中和,使PH值调整至7-8后进入后级催化氧化系统。吹脱塔采纳水循环结构，设三级喷淋，以提高吹脱的效率，一级喷淋利用前级氨氮废水喷淋，二级及三级喷淋采纳循环泵回流。3、催化氧化系统：催化氧化反应器采纳臭氧、紫外线光、纳米级二氧化钛催化剂联合常温催化氧化处理系统，催化氧化出水自流进入后级生化处理系统。由于废水中含有环状有机物及部分毒性物质（如硫化物、鼠化物及酚类等），影响生化系统的因素主要是长链脂肪烧，多环芳香烧和环烷烧及毒性物质，这部分有机物难以生化降解,对废水生化处理带来较大的难度，因此在预处理系统中设置催化氧化反应器,用于高分子链的降解及毒性物质氧化成非氧化性氧化物。臭氧是一种强氧化剂,溶
10、解于水的臭氧在酸性条件下比较稳定,但PH或水温上升时,臭氧易分解,臭氧的分解过程是一个自由基连锁反应。在连锁反应中,臭氧分子03与反应生成超氧自由基（02一）和超氧化氢自由基（H2）,超氧自由基。2一再与03反应并与H+结合生成氢化臭氧自由基（Ho3），然后HCh又分解为氧分子02和氢氧自由基（OH）.OH具有比03更强的氧化实力,在臭氧处理过程中起着重要的作用。（臭氧、氢氧自由基与某些有机物反应速率常数比较见表1）一部分-OH与03结合生成臭氧氢氧自由基（03OH），OsOH分解出氧分子则转化为HO2,它与02一之间有化学平衡关系。这样完成一个循环,生成的02一再与03作用起先下一个循环的连
11、锁反应。氢氧自由基特别活跃,与大多数有机物反应时速率常数通常比臭氧与该有机物反应速率常数至少高出7个数量级。在紫外光、纳米级二氧化钛催化剂联合作用下,臭氧氧化过程可以产生更大量的强氧化性的氢氧自由基,而高分子有机物是一种碳氢氧化合物,在臭氧紫外光联合作用下,会发生剧烈的氧化还原反应,去除废水中的有机物氧化分解,产生的低分子量有机物。经过臭氧、紫外线光联合氧化后,提高废水的B/C比到0.3以上，以提高后级生化系统的可生化性。3、生化处理系统：生化处理系统由还原反应槽、提升泵、脉冲布水器、水解酸化池、DC生物滤池、N生物滤池、排放水池、反洗风机、生化风机、反洗水泵及反洗水收集池等组成。由于催化氧化
12、出水中含有大量的具有氧化实力的活性氧，若干脆进入生物系统将抑制水中微生物的生升，在还原反应池中投加亚硫酸氢钠还原剂，主要还原水中的氧化性活性氧，以便于后级生化系统对微生物的培育，还原反应槽出水由提升泵提升进入后级水解酸化池。水解酸化池利用厌氧反应的酸化及水解工段。因为催化氧化出水中含有部分的高分子有机物、悬浮性COD及部分油类物质,在进入生化滤池处理时难以生物降解,水解在工艺中主要是使废水中的高分子有机物分解成低分子量可生化的有机物,利于后级生物滤池的去除，同时通过水解酸化水中的悬浮物去除率达70%,可有效防止后级生物滤池堵塞。水解酸化池为钢碎结构,设计停留时间为6小时,水解酸化池通过脉冲布水
13、器进行布水及混合,前级废水通过脉冲布水,使污泥呈悬浮状，以增大废水及污泥的接触面积,同时使水解酸化池匀称布水。4、生物滤池：生物滤池为一种以生物膜法为主,兼有过滤特点的生物处理装置。在该种装置进水及进气均从陶粒滤料层底部进入，由于滤料层粒径的不均一性，上层滤料粒径较小，下层滤料粒径较大,相当于想理过滤器，具有多数个截污界面，具有截留污实力大,运行周期长的特点。采纳气水平行上向流,使空间过滤能被更好的运用，空气能将固体物质带入滤床深处,在滤池中能得到高负荷、匀称的固体物质，从而延长了反冲洗周期，削减清洗时间和清洗时用的气水量。滤料层对气泡的切割作用，使气泡在滤池中的停留时间延长,提高了氧的利用率
14、。废水中有机物在经过滤料层时被吸附降解,使水质得到净化。生物滤池分为二级,采纳轻质陶粒填料,该填料具有比表面积大,运用寿命长等优点外,耐腐蚀。曝气方式采纳单孔膜曝气器。第一段DC曝气生物滤池以去除废水中碳化有机物为主，同时起硝化及反硝化功能,在该段滤池中，优势生长异养菌,沿滤池高度方向从底部进水端到表面出水端,有机物浓度处于梯度递减,其降解速率也呈递减趋势。在进口端由于有机物浓度较高,异养微生物处于对数增殖期，微生物浓度很高,BOD负荷率也较高,有机物降解速率很快,而此时自养菌处于抑制状态；随着降解的进行,在滤池中有机物浓度沿水流自下向上不断降低，异养微生物处于减速增殖期,微生物膜增长缓慢,而
